Montážní profily pro FV panely: hliníkové lišty a střešní úchyty
Montážní profily v této kategorii jsou hliníkové lišty ze slitiny 6060 a střešní úchyty pro stavbu nosných konstrukcí fotovoltaických systémů. Nabídka zahrnuje lišty 40x40 mm, 80x40 mm a 45x40 mm a také trapézové můstky s těsněním z EPDM. Jsou určeny pro montážní firmy a stavbaře, kteří upevňují FV moduly na šikmé střechy a střechy z trapézového plechu.
Co v kategorii najdete

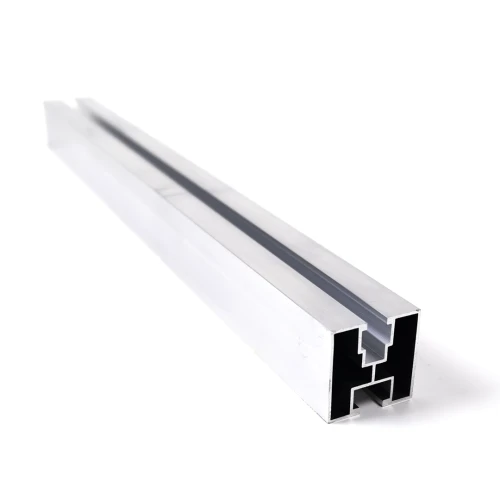

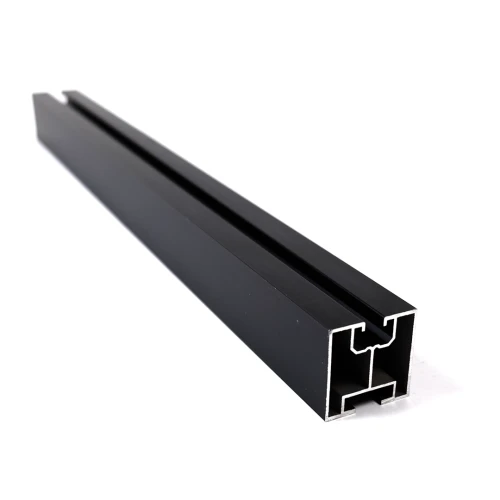

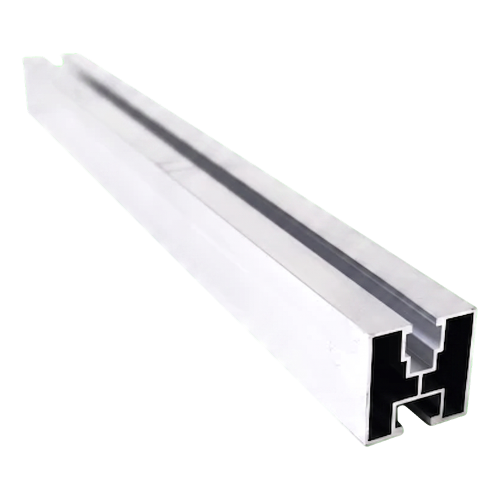

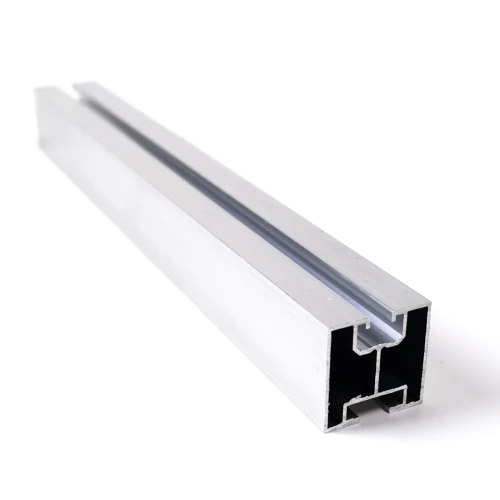

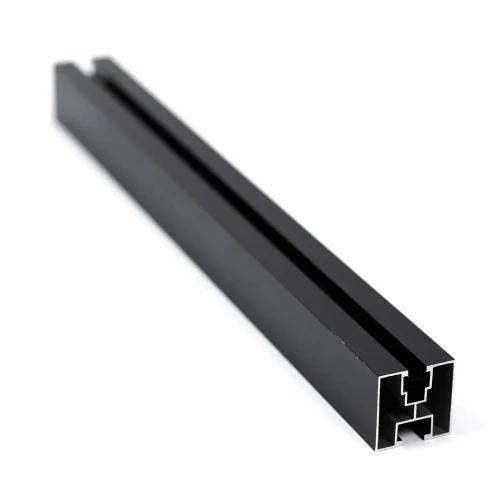

- FV profily 40x40 mm v délkách od 10 cm do 665 cm se dvěma drážkami, na šestihranné šrouby M10 nebo kladívkové šrouby 28/15.

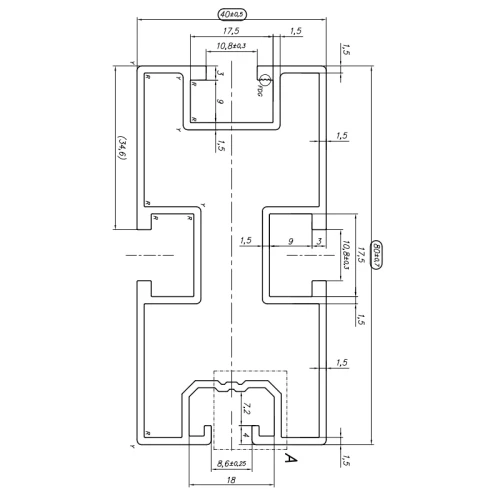

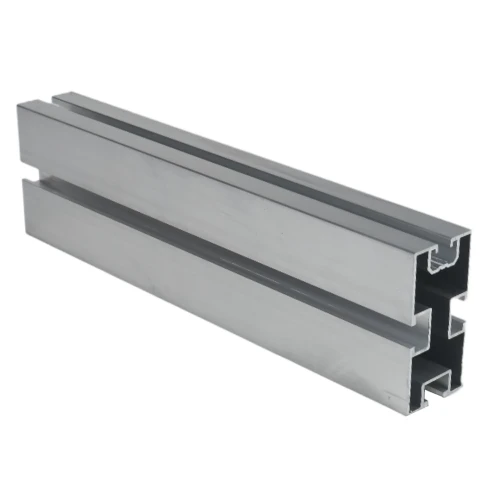

- Profily 80x40 mm o délce 420 cm a 665 cm, montují se pomocí 3 šroubů DIN 933 M10 a T-matic M8.

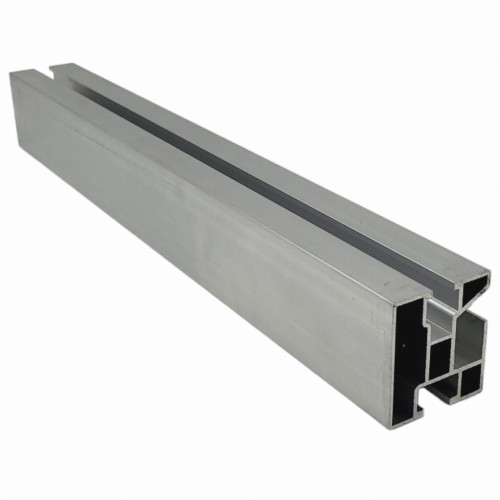

- Profil 45x40 mm o délce 665 cm s dalším kabelovým kanálem, na šrouby M10.

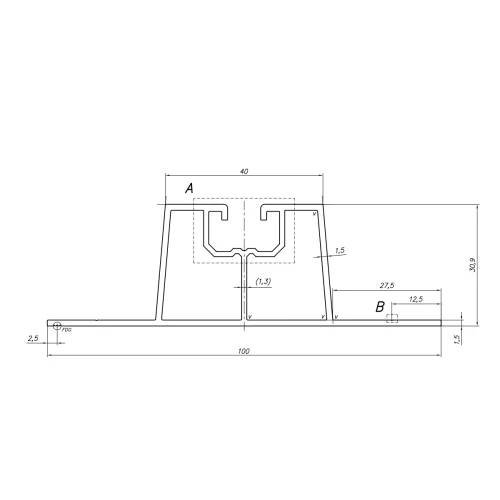

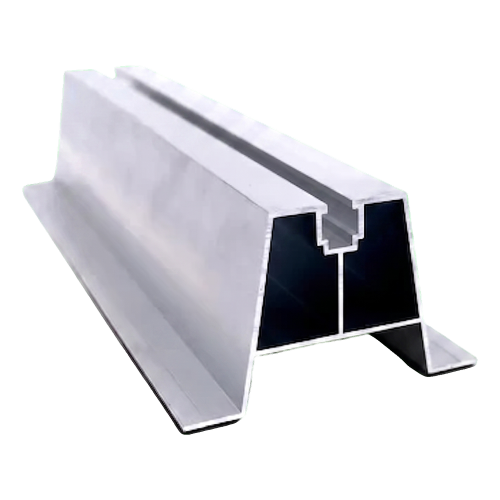

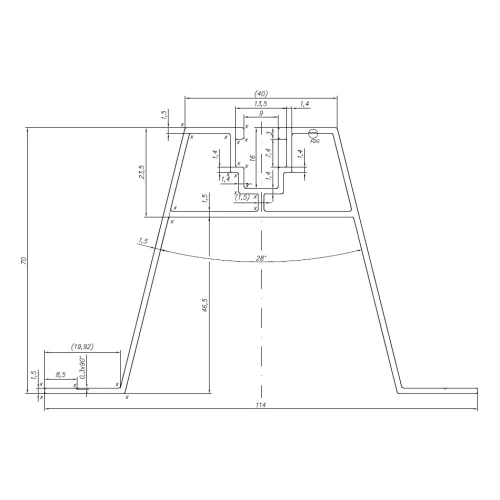

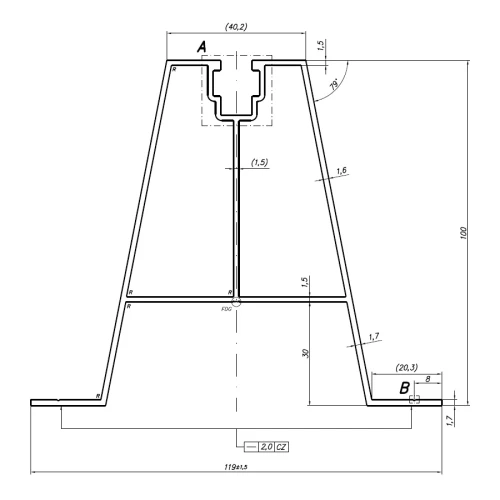

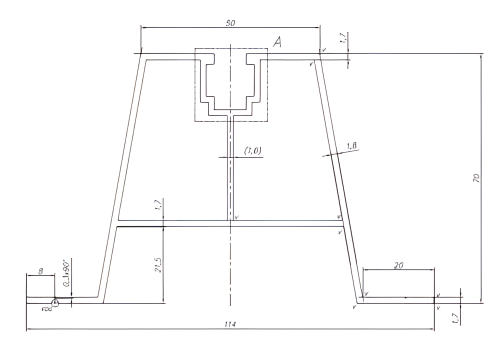

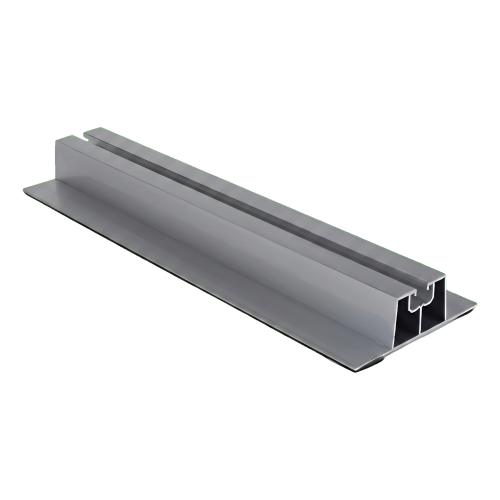

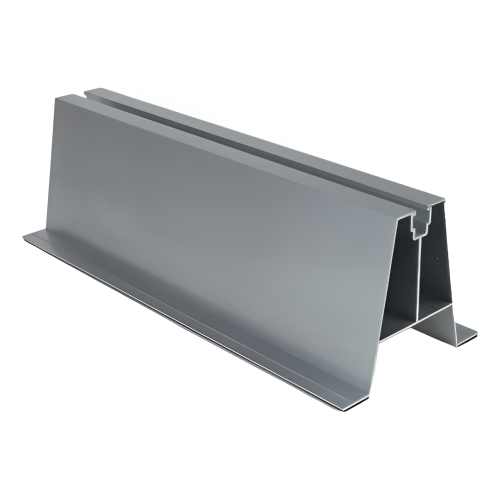

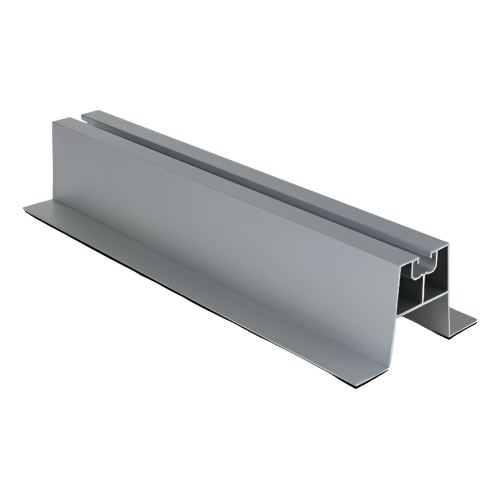

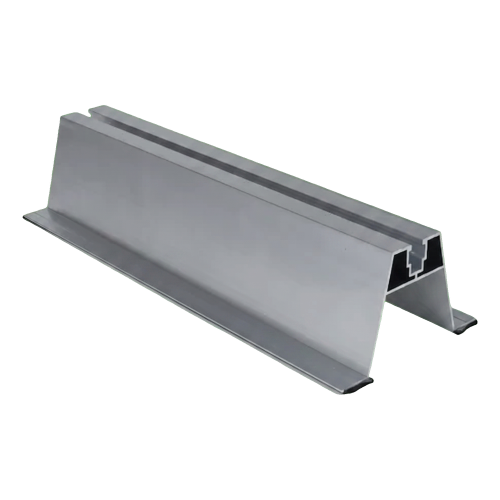

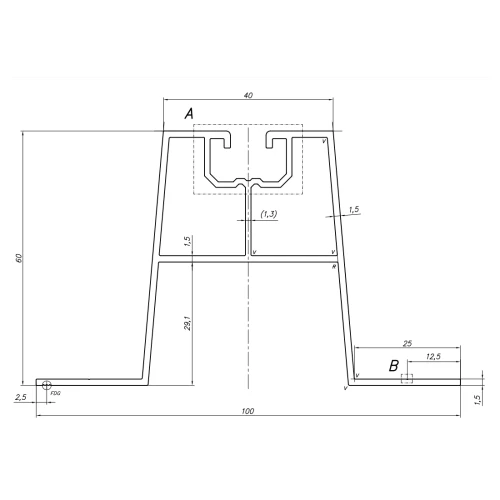

- Trapézové úchyty, háky a můstky H-30 až H-100 s těsněním z EPDM, délky 330 mm nebo 400 mm.

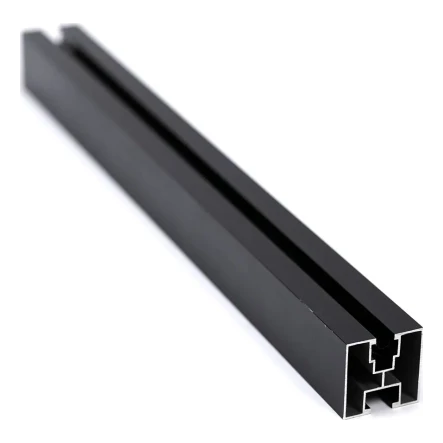

- Profily v provedení z přírodního hliníku a v černém eloxovaném provedení.
Jak vybrat
- Typ šroubu: vyberte profil na šestihranný šroub M10 DIN 933 nebo na kladívkový šroub 28/15 M10 podle šroubů, které používáte.
- Průřez: nejběžnější je 40x40 mm. Pro větší zatížení zvolte 80x40 mm, pro vedení kabelů profil 45x40 mm s kabelovým kanálem.
- Délka: lišty se dodávají v délkách od 10 cm do 665 cm. Řadu produktů lze pomocí spojek prodloužit na delší úseky.
- Povrchová úprava: zvolte přírodní hliník, nebo černý eloxovaný povrch. Obě provedení jsou ze stejné slitiny 6060.
- Střešní úchyt: vyberte výšku (H-30 až H-100) a délku (330 nebo 400 mm) podle vaší střechy z trapézového plechu.
Typické použití

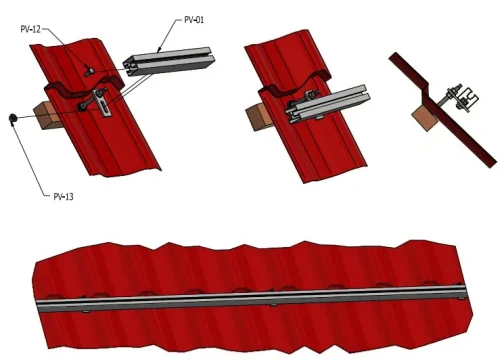

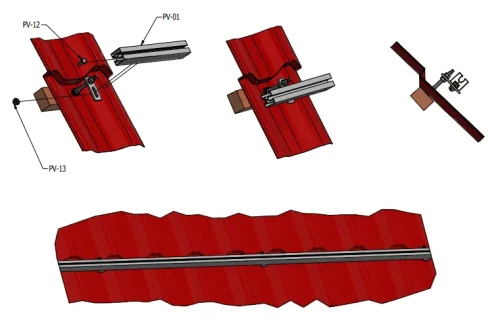

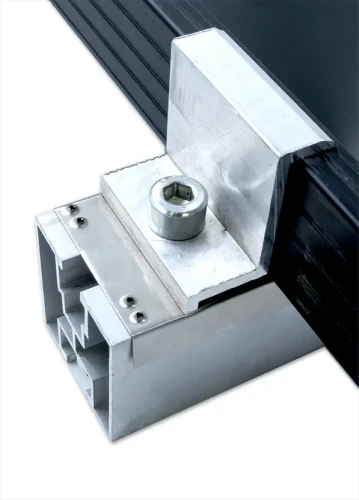

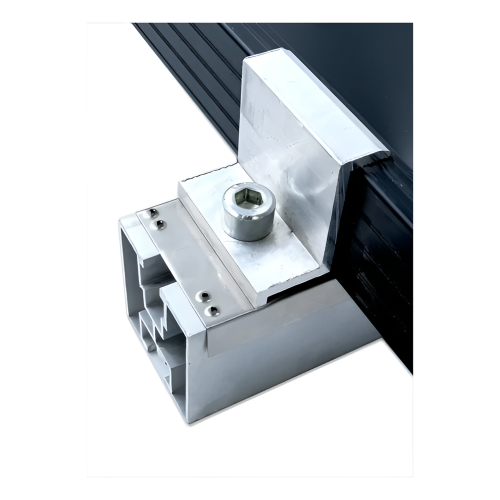

Lišty tvoří nosnou konstrukci fotovoltaických systémů na šikmých střechách. Do horní drážky se upevňují středové a koncové přítlačné úchyty modulů. Spodní drážka slouží k připojení adaptérů, střešních háků nebo trojúhelníkových podpěr. Na střechách z trapézového plechu se úchyty s těsněním z EPDM montují na hřeben vlny a nesou přímo lištu nebo modul.
Často kladené otázky
Jaké šrouby se hodí k lištám 40x40 mm?
Podle provedení jde o šestihranné šrouby M10 DIN 933 nebo kladívkové šrouby 28/15 M10 s přírubovými maticemi M10. Typ šroubu je uveden v názvu produktu.
Jsou lišty k dostání v černém provedení?
Ano. Mnoho lišt je kromě přírodního hliníku nabízeno také v černém eloxovaném provedení.
Lze lištu prodloužit na delší úsek?
Několik profilů je popsáno jako prodloužitelné pomocí spojek, takže z kratších lišt můžete sestavit delší instalace.
Nejste si jisti, který profil nebo úchyt se hodí na vaši střechu? Obraťte se na technickou podporu, rádi vám s výběrem pomůžeme.
