Hliníkový trapézový můstek H-70 s EPDM 330 mm – typ 2 pro trapézový plech
Zanechte zpětnou vazbu k produktu
Hliníkový trapézový můstek H-70 s EPDM, typ 2, pro trapézový plech. Průřez 114 × 70 mm, délka 330 mm, tloušťka stěny 1,5 mm, hmotnost 1,262 kg/m. Montážní kanál 40 mm, otvor 9 mm. Hliník 6060, EPDM těsnění na patkách. Montážní otvory se vrtají na místě.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Vyberte variantu:
Jednotlivé varianty se mohou lišit cenou
Možnosti balení
Kód výrobku:
Popis
Hliníkový trapézový můstek H-70 s EPDM 330 mm – typ 2 pro trapézový plech

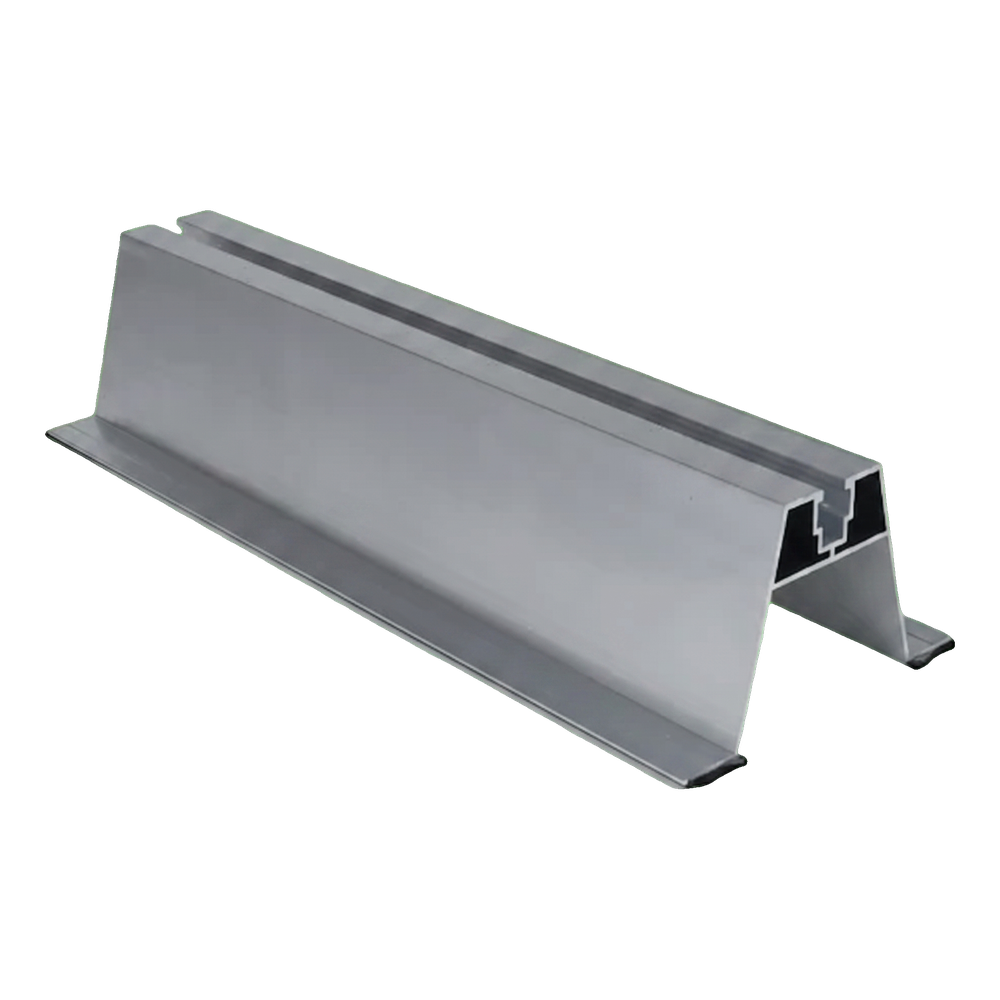

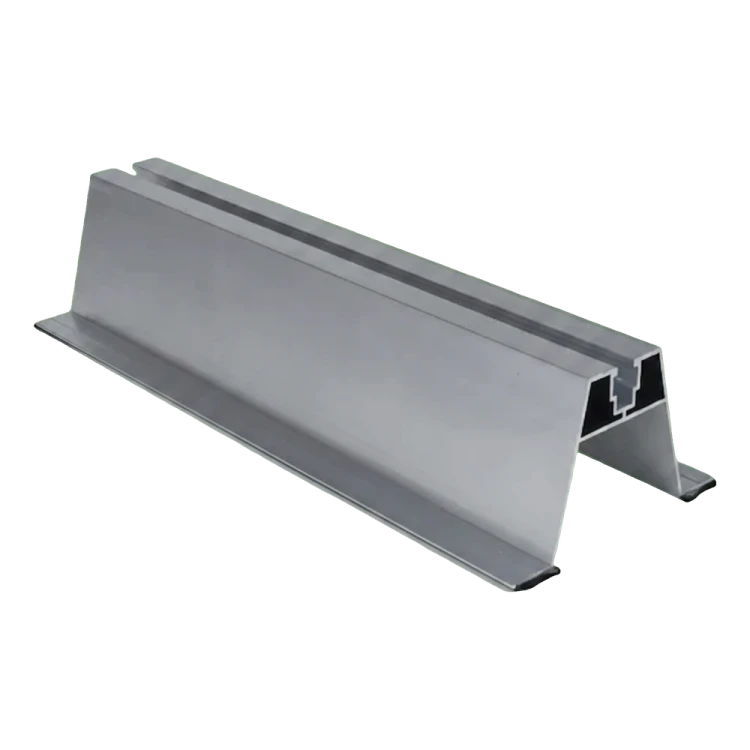

Trapézový můstek H-70 s EPDM je hliníkový montážní profil určený k přímému uchycení fotovoltaických panelů na střechách pokrytých trapézovým plechem. Varianta typ 2 je určena pro vyšší střešní spoje — výška profilu zajišťuje volné proudění vzduchu pod moduly, což umožňuje jejich přirozené chlazení a oddálení od zahřáté střešní plochy. Profil je vybaven horním montážním kanálem, do kterého se pomocí šroubů s šestihrannou hlavou a čtyřhranných matic upevňují středové a koncové klemy. Na patkách profilu jsou umístěna EPDM těsnění, která tlumí vibrace, chrání povrch plechu před poškrábáním a utěsňují místo styku se střešní krytinou. Otvory pro šrouby upevňující plech se vyvrtávají na stavbě — díky tomu si montér přizpůsobí rozteč otvorů rozteči vlnitých hřebenů trapézu.
Výhody pro montážní tým
- Výška 70 mm oddaluje modul od střechy — lepší ventilace a nižší provozní teploty panelů
- EPDM těsnění na patkách chrání povrch plechu a zlepšuje přilnavost profilu
- Montážní kanál kompatibilní se středovými i koncovými klemami — univerzální upevňovací systém
- Montážní otvory se vyrábí na místě, což umožňuje přizpůsobit můstek jakémukoliv profilu trapézu
- Hliník 6060 odolný proti korozi — bezúdržbový provoz po celou dobu životnosti instalace
Výkres průřezu ukazuje trapézový tvar profilu se širokou základnou a montážním kanálem na vrcholu. Detail v levém dolním rohu zobrazuje průřez EPDM těsnění umístěného na patce profilu. Všechny průřezové rozměry naleznete v tabulce specifikace níže.
