FV svorky: koncové a středové svorky pro solární panely
Svorky z této kategorie upevňují fotovoltaické panely na hliníkové montážní profily. Nabídka zahrnuje koncové svorky pro okraje řady a středové svorky pro mezeru mezi dvěma panely. Varianty se liší montážní výškou, povrchovou úpravou a systémem upevnění. Jsou určeny pro montážní firmy, které instalují fotovoltaické systémy na ploché a šikmé střechy i na pozemní konstrukce.
Co v této kategorii najdete

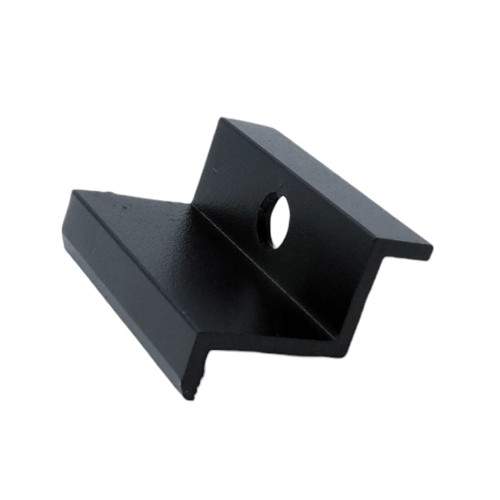

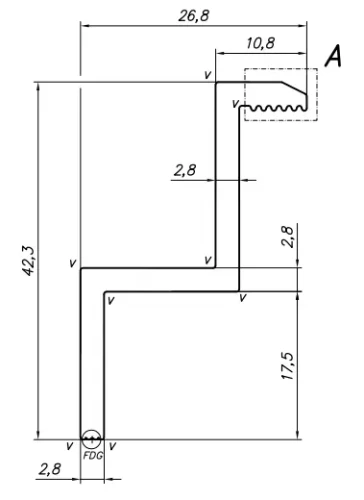

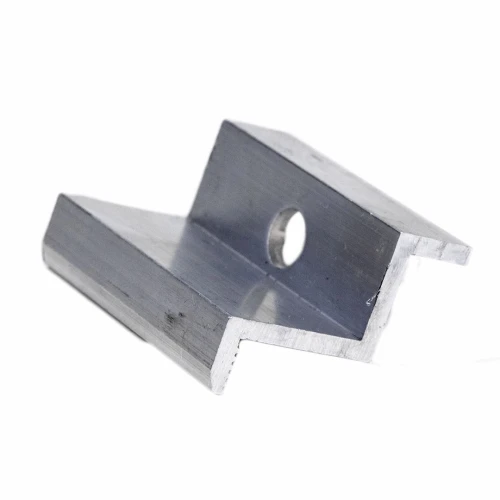

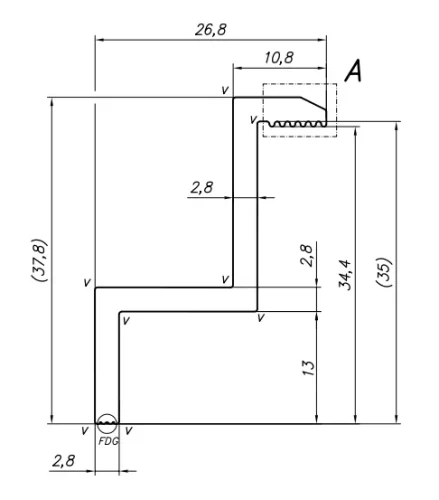

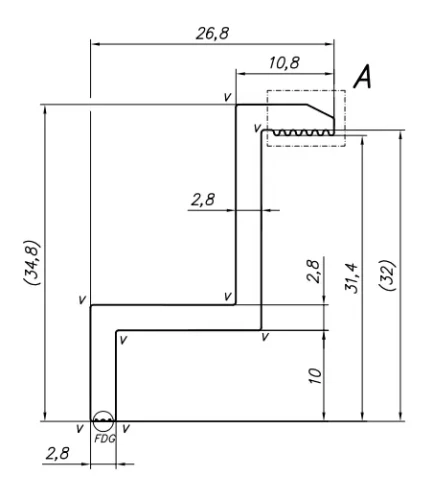

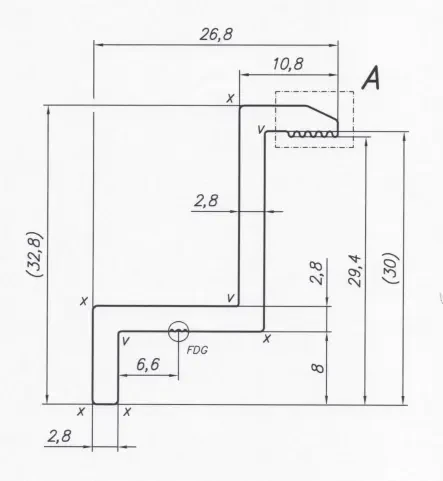

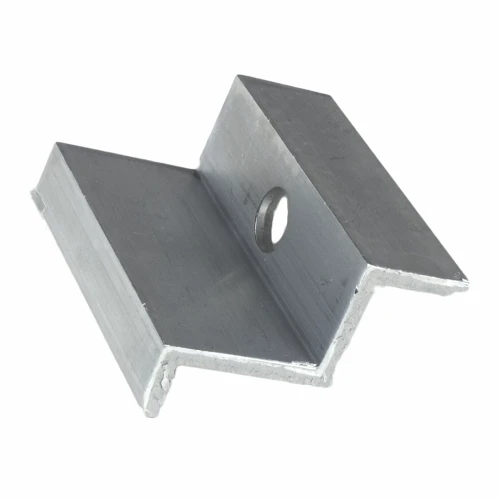

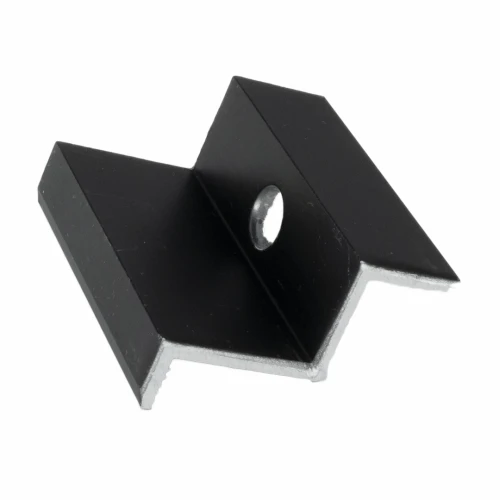

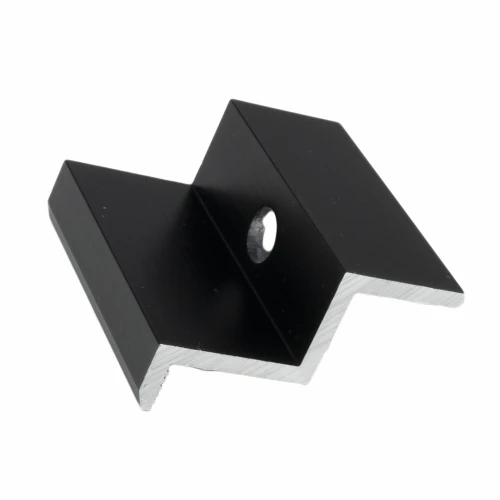

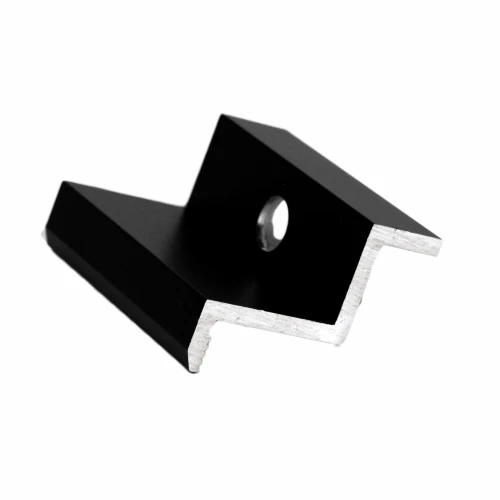

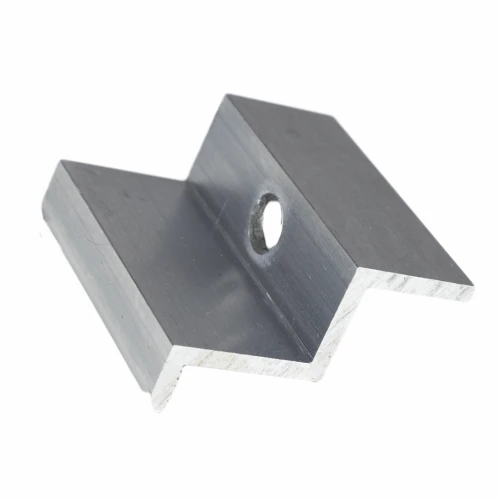

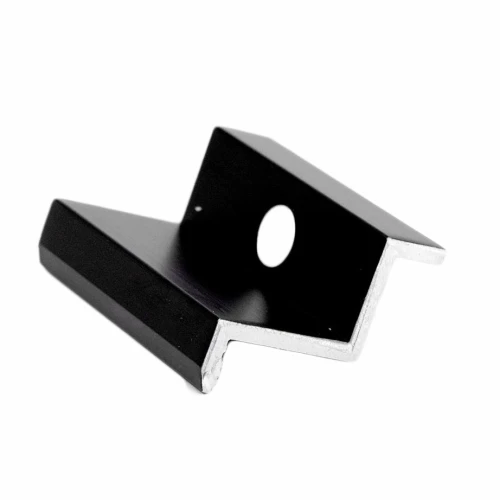

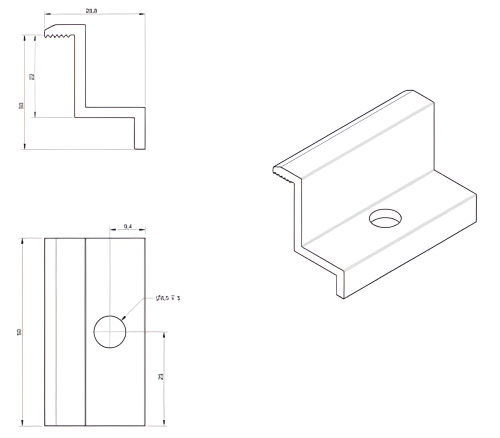

- Koncové (boční) svorky H30, H32, H35 a H40 z hliníku 6060 s otvorem M8, v surovém, eloxovaném nebo lakovaném provedení.

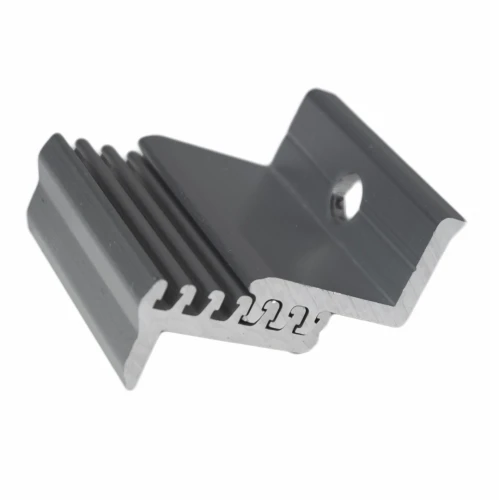

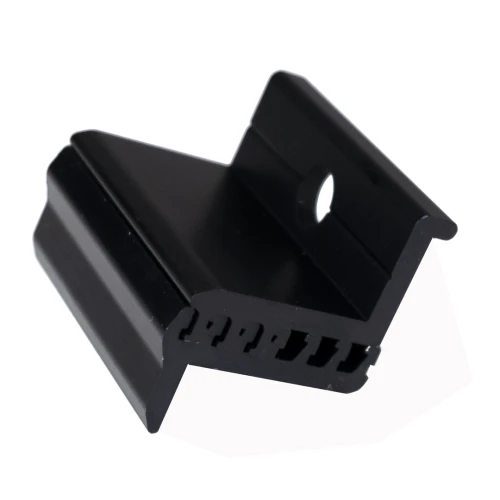

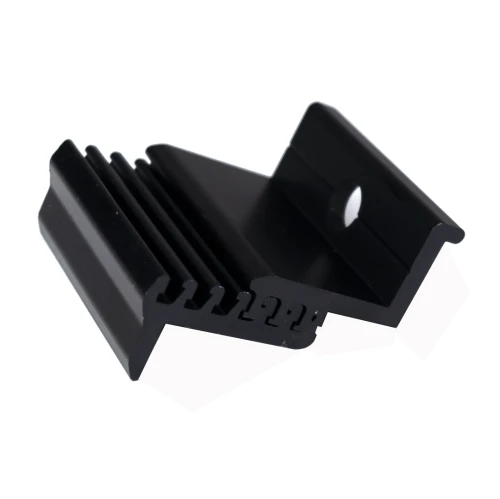

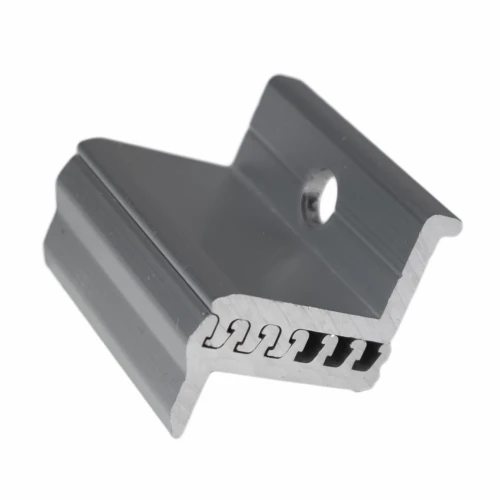

- Nastavitelné koncové svorky s posuvnými drážkami pro rámy panelů 30–50 mm, ze surového nebo eloxovaného hliníku 6060.

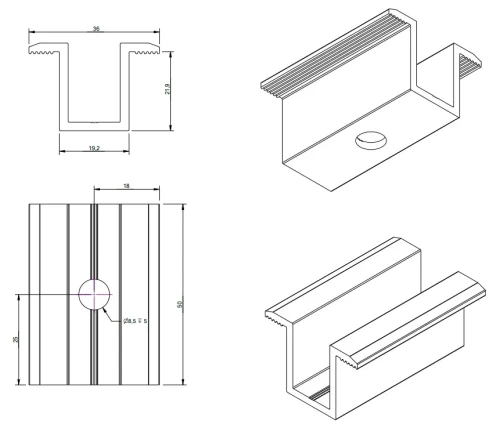

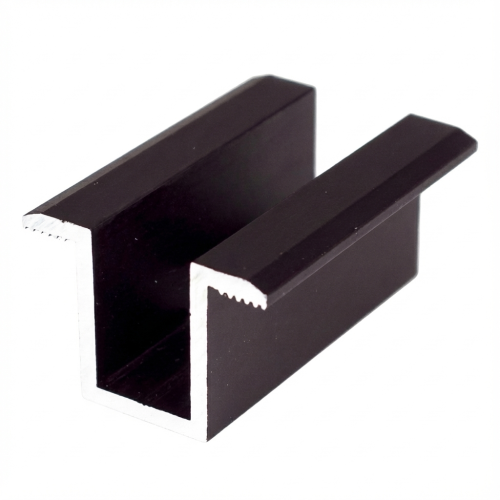

- Středové svorky H8, H11, H24 a H25, včetně nízkoprofilových verzí, s otvorem M8 a délkou L50.
- Svorky s uzemňovacím pinem z hliníku 6063-T66 nebo EN AW 6060 pro vyrovnání potenciálu mezi panelem a konstrukcí.

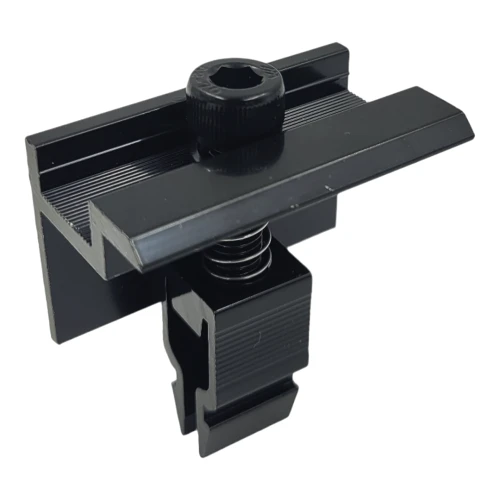

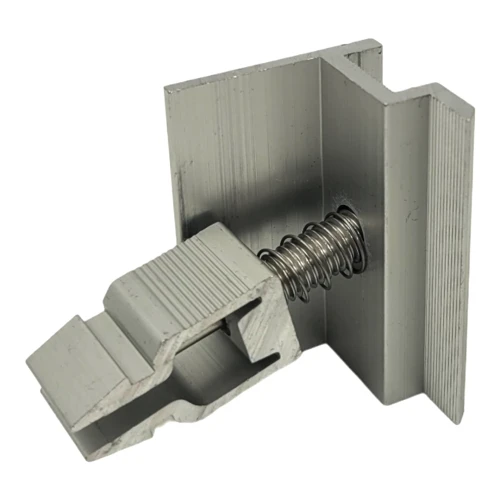

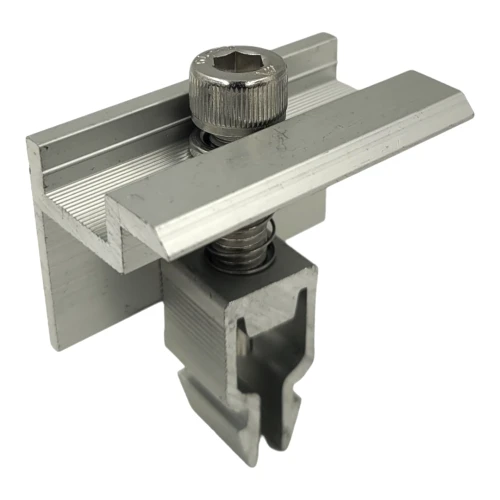

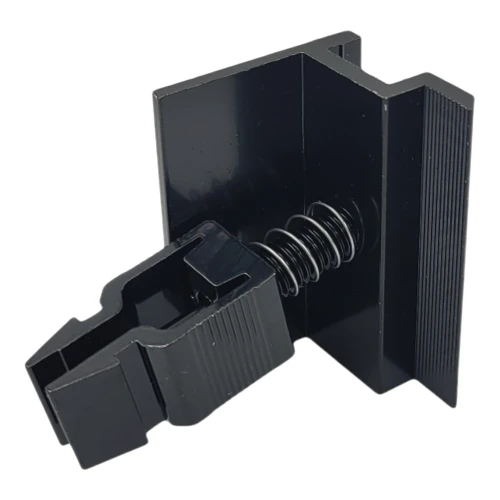

- Koncové a středové svorky KLIK se zacvakávacím mechanismem L50 (typ 2), stříbrné nebo černé, se šroubem a maticí nebo se šroubem A2.

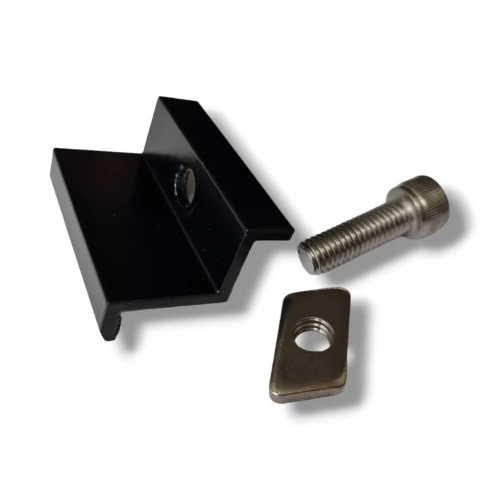

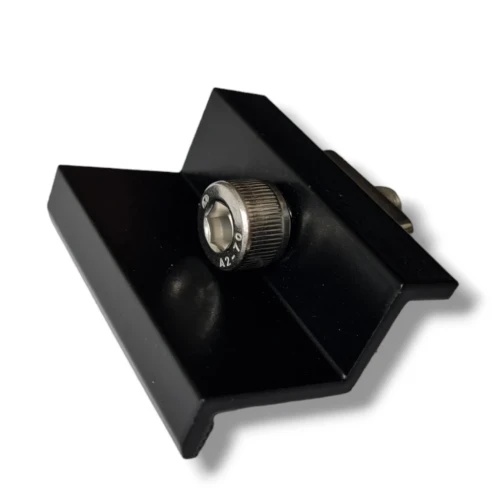

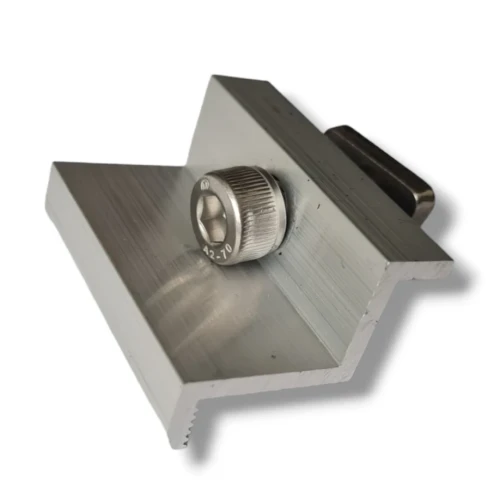

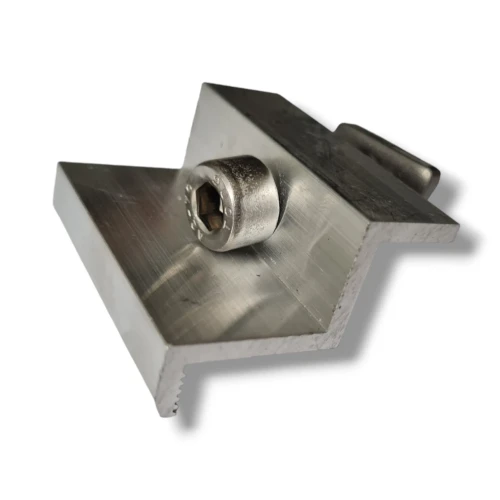

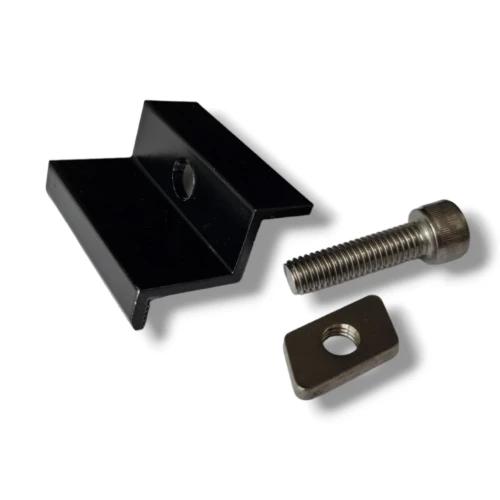

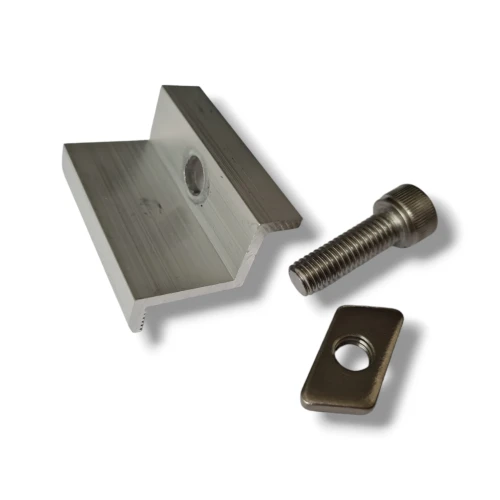

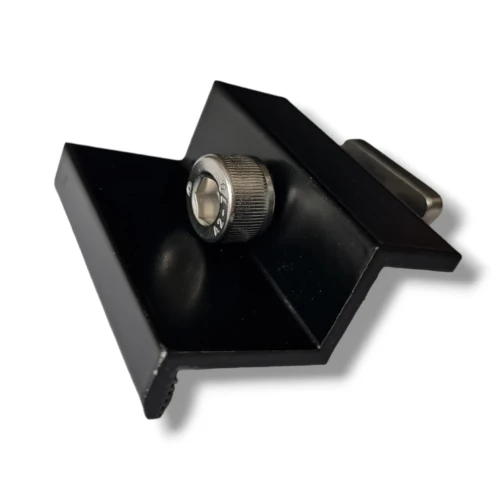

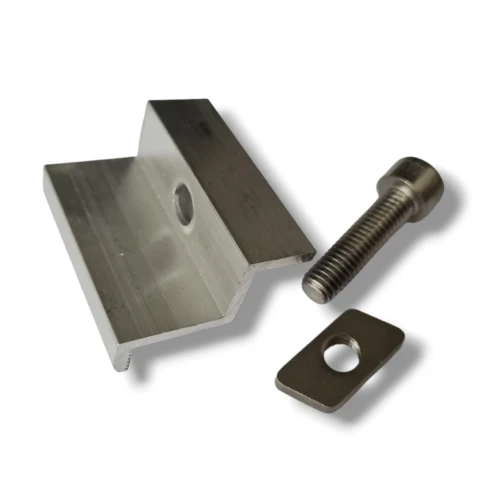

- Koncové a středové svorky dodávané se šroubem a vložkou pro rámy 30 mm nebo 35 mm, se šrouby DIN 912 M8x20 nebo M8x25.
- Montážní úhelník Synerga ZU-1 z nerezové oceli 304 (1.4301), 30×30×30 mm, se závitem M8, pro přístřešky a pozemní konstrukce.
Jak vybrat
- Tloušťka rámu: montážní výška musí odpovídat rámu panelu. Pevné koncové svorky pokrývají 30, 32, 35 a 40 mm. Nastavitelné verze pokrývají 30–50 mm.
- Poloha svorky: koncové svorky použijte na koncích řady, středové mezi sousedními panely.
- Materiál a povrchová úprava: vyberte si hliník 6060 nebo 6063-T66. K dispozici je surové provedení, stříbrný nebo černý eloxovaný povrch, lakování a černý komaxit.
- Uzemnění: pokud potřebujete vyrovnání potenciálu bez dalších podložek, zvolte svorku s uzemňovacím pinem.
- Systém upevnění: vyberte otvor M8, zacvakávací systém KLIK nebo sadu se šroubem a vložkou podle použitého profilu a spojovacího materiálu.
Typické použití
Tyto svorky drží FV panely na hliníkových montážních profilech na plochých i šikmých střechách. Koncové svorky ukončují panely v řadě. Středové svorky spojují dva panely a jejich zuby se zachytí do rámů, čímž brání posunutí. Několik verzí je vhodných pro T-profily, profily se šestihrannými šrouby a trapézové profily. Úhelník Synerga ZU-1 slouží jako podpora svorek na přístřešcích a pozemních konstrukcích.
Často kladené otázky
Kde se používají koncové a středové svorky?
Koncové svorky ukončují panely umístěné v řadě, na okraji pole. Středové svorky se používají mezi dvěma sousedními panely.
Které svorky zajišťují uzemnění?
Verze s uzemňovacím pinem. Uvedené modely z hliníku 6063-T66 zajišťují vyrovnání potenciálu bez dalších podložek.
Jaký je maximální utahovací moment u svorek KLIK?
U bočních svorek KLIK se šroubem A2 z této kategorie je uveden maximální utahovací moment 20 Nm.
Nejste si jisti, která svorka se hodí na rám vašeho panelu a profil? Požádejte o pomoc s výběrem naši technickou podporu.
