Synerga

Hliníkový profil 443 cm 40x40 mm pro kladívkové šrouby

Přejít na zpětnou vazbu k produktu

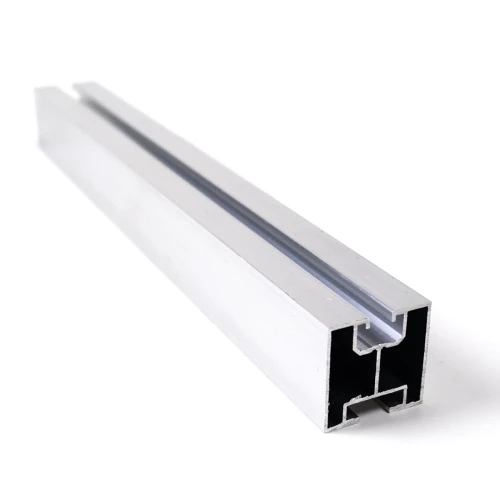

Montážní profil hliník 6060, 443cm, 40x40mm pro upevnění fotovoltaických panelů. Kompatibilní s kladívkovými šrouby 28/15 M10. Dostupný v černě eloxované verzi.

Přejít na úplný popis
s DPH bez DPH
Cena 751,50 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

Vyberte variantu:

Jednotlivé varianty se mohou lišit cenou

Možnosti balení

ks.
Dostupnost:
Skladem (velké množství)
Doba přepravy: 5 dny

Vlastnosti produktu

[PIM] Profile montażowe #6

  • Délka [mm] 4420
  • Profil [mm] 40×40
  • Typ drážky Pro kladívkový šroub
  • Povrchová úprava Přírodní

Popis

Montážní profil FV 40 × 40 mm
40 × 40 mmPrůřez
442 cm4420 mm
Hliník 6060bez povrchové úpravy
1,1 mmStěna
cca 0,89 kg/mHmotnost na metr

Délka 442 cm – doprava nákladním vozem (FTL)

Profily této délky posíláme výhradně nákladní dopravou; cena závisí na hmotnosti objednávky a uvidíte ji v košíku. Kratší délky: do 240 cm spedicí, do 195 cm kurýrem.

Videa k produktuProhlédněte si profil zblízka a podívejte se, jak se montují prvky systému.

K čemu slouží

Hliníková montážní lišta pro fotovoltaické instalace. Na horní stranu profilu se panely upevňují středovými a koncovými svorkami a zespodu se profil přišroubuje ke střešním hákům, adaptérům nebo trojúhelníkům.

  • ✓Montujete fotovoltaické panely na střešní háky, adaptéry nebo trojúhelníky.
  • ✓Svorky panelů upevňujete na M8 (horní kanál).
  • ✓Profil spojujete s hákem nebo adaptérem pomocí šroubu s kladívkovou hlavou M10 typ 28/15 s přírubovou maticí (dolní kanál).
  • ✓Potřebujete délku 442 cm – další délky jsou v porovnávací tabulce níže.

Nezaměňte profily

Máte šestihranné šrouby M10? Zvolte profil pro šestihranné šrouby M10 – tento profil má dolní kanál pro šrouby s kladívkovou hlavou.

Průřez profilu

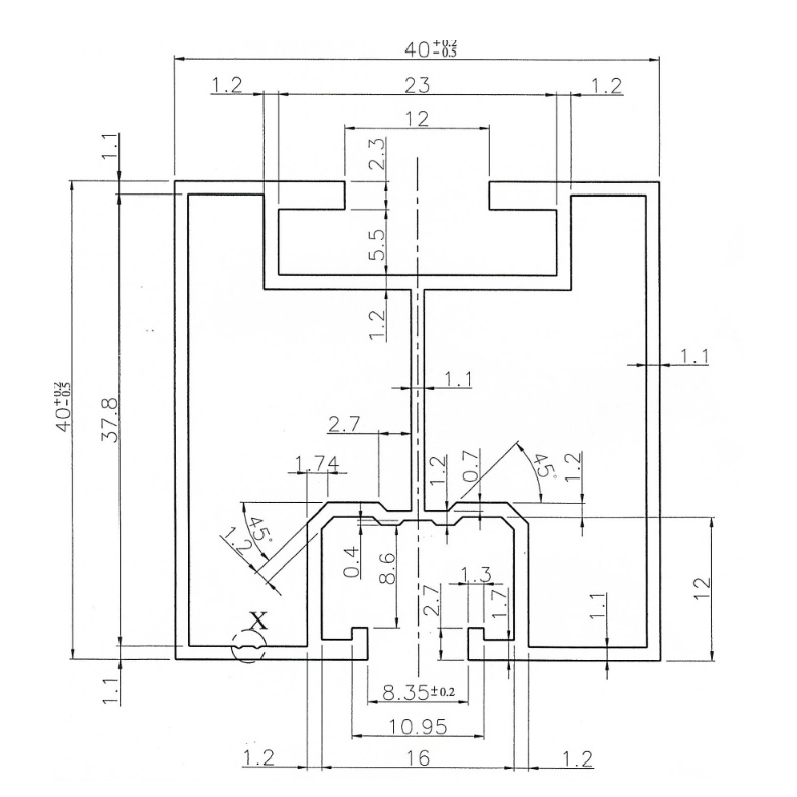

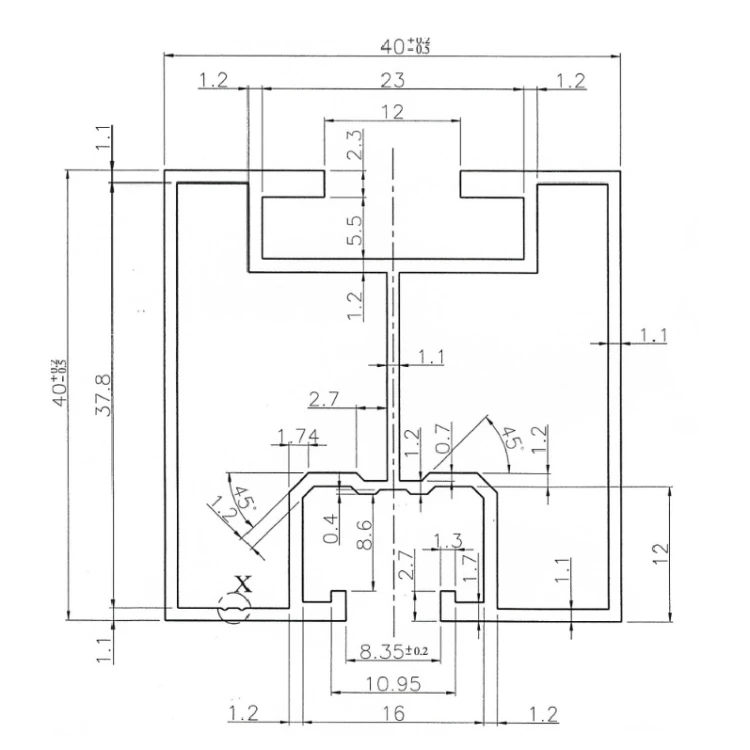

Výkres průřezu profilu 40 × 40 mm: šířka 40 mm, výška 40 mm, štěrbina horního kanálu 8,35 mm, štěrbina dolního kanálu 12 mm
Zvětšit průřez
Nahořekanál pro svorky modulů (M8)Dolekanál pro šroub s kladívkovou hlavou M10 28/15

Ilustrační výkres, jmenovité rozměry v mm. Výkres výrobce s tolerancemi najdete v souborech ke stažení.

Volba upevnění

čtyřhranná matice DIN 557 M8Horní kanál · štěrbina 8,35 mm, šířka 16 mmT-matice M8 nebo čtyřhranná matice DIN 557 M8
Pro středové a koncové svorky modulů – svorky zvolte podle výšky rámu.
šroub M10×25Dolní kanál · štěrbina 12 mm, šířka 23 mmšroub M10×25
šroub M10×30
Délku šroubu zvolte podle upevnění. Pro střešní háky, adaptéry nebo trojúhelníky.
přírubová matice M10Maticepřírubová matice M10
Pro šroub v dolním kanálu.
ProdlouženíSpojky profilů – prodávají se samostatně

Upozornění

Rozteč podpěr a únosnost určuje statický návrh konstrukce – s ohledem na zatížení sněhem a větrem a na konstrukci střechy.

Technické údaje

Průřez40 × 40 mm
Délka4420 mm
Tloušťka stěny1,1 mm
Štěrbina horního kanálu8,35 mm
Šířka horního kanálu16 mm
Štěrbina dolního kanálu12 mm
Šířka dolního kanálu23 mm
Slitinahliník 6060
Povrchová úpravabez povrchové úpravy
Hmotnost na metrcca 0,89 kg/m

Jmenovité rozměry podle katalogového listu výrobce; hmotnost je přibližná.

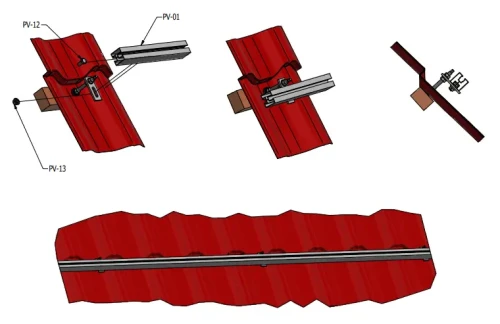

Příklad montážeZvětšit příklad montáže

Ilustrace výrobce: profil přišroubovaný dolním kanálem k úchytům na střeše z trapézového plechu.
