Spojky pro hromosvody na kulatý a plochý vodič
Spojky v této kategorii slouží ke spojování kulatých a plochých vodičů v hromosvodných soustavách. Nabídka zahrnuje křížové konektory, průchodové spojky, kontrolní svorku, univerzální DIN spojku a univerzální držák na drážku. Všechny jsou z galvanicky pozinkované oceli. Jsou určeny pro montéry pracující na střechách i v úrovni terénu.
Co v kategorii najdete

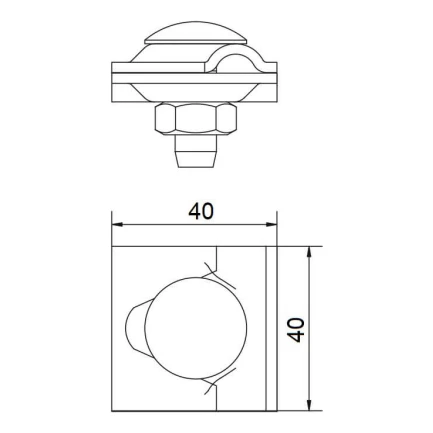

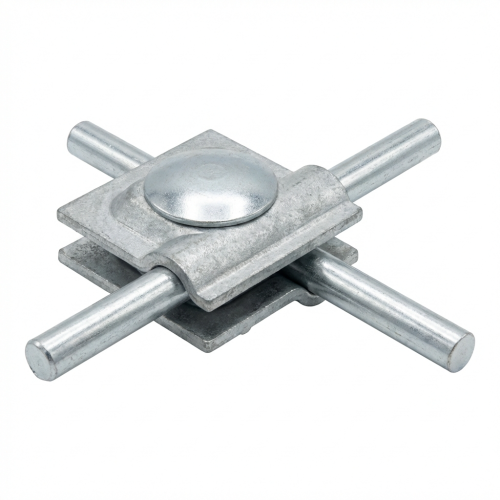

- Křížové konektory 4-otvorové, 2-destičkové nebo 3-deskové: pro vodiče Ø8 mm a pásek do 30 mm, nebo vodiče Ø8-10 mm a pásek do 40 mm. Třída H2, 200 kA.

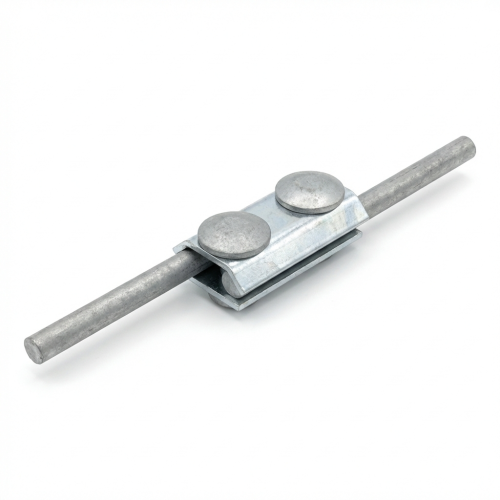

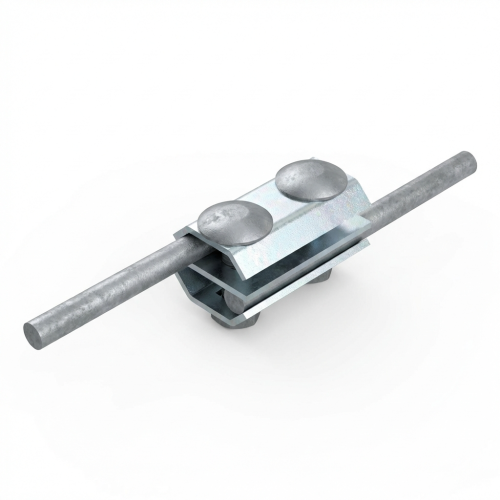

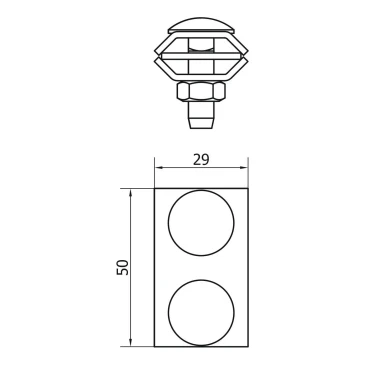

- 2-otvorové průchodové spojky, jednoduché a dvojité: pro kulaté vodiče Ø8 mm. Třída H, 100 kA.
- 4-otvorová kontrolní svorka: spojuje drát Ø8-10 mm s páskem do 40 mm. Třída H, 100 kA.
- Univerzální DIN spojka dvojitá: pro vodiče Ø8-10 mm. Třída H, 100 kA.

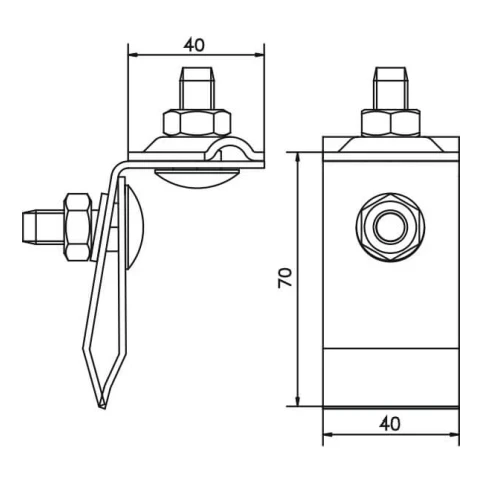

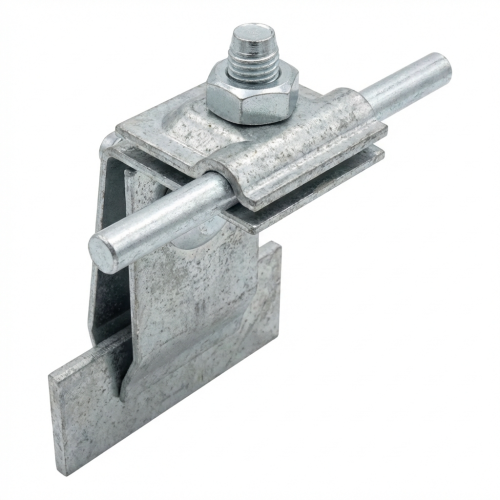

- Univerzální držák na drážku: drží vodiče Ø8-10 mm podél drážky i napříč přes ni, upevnění 2×M10×30.
Jak vybrat
- Průměr vodiče: nejprve zkontrolujte průměr drátu. Některé výrobky jsou určeny jen pro Ø8 mm, jiné pro Ø8-10 mm.
- Šířka pásku: křížové konektory jsou k dispozici pro pásek do 30 mm nebo do 40 mm.
- Typ spojení: podle uspořádání vyberte křížový konektor, průchodovou spojku, kontrolní svorku nebo držák na drážku.
- Třída impulzního proudu: třída H2 (200 kA) platí pro křížové konektory. Třída H (100 kA) platí pro průchodové spojky, kontrolní svorku a DIN spojku.
- Povrchová úprava: většina výrobků je galvanicky pozinkovaná s polymerním utěsněním. Držák na drážku je z elektrolyticky pozinkované oceli.
Typické použití
Tyto komponenty vytvářejí trvalá spojení mezi kulatými a plochými vodiči v hromosvodných soustavách. Hodí se jak pro montáž na střechách, tak v úrovni terénu. 3-deskové křížové konektory zvyšují stabilitu a jistotu spojení. Kontrolní svorka vytváří spojení drátu a pásku, které lze zkontrolovat. Držák na drážku upevňuje vodiče k drážce na střeše.
Často kladené otázky
Jaký je rozdíl mezi třídou H a H2?
V tomto sortimentu jsou výrobky třídy H2 dimenzovány na bleskový impulzní proud 200 kA. Výrobky třídy H jsou dimenzovány na 100 kA. Křížové konektory jsou třídy H2. Průchodové spojky, kontrolní svorka a DIN spojka jsou třídy H.
Která spojka se hodí pro vodiče Ø8-10 mm?
Pro Ø8-10 mm jsou určeny 3-deskový křížový konektor pro pásek do 40 mm, 4-otvorová kontrolní svorka, univerzální DIN spojka dvojitá a univerzální držák na drážku. 2-otvorové průchodové spojky jsou určeny pouze pro Ø8 mm.
Lze tyto spojky použít venku na střechách?
Ano. Podle popisů výrobků jsou vhodné pro montáž hromosvodných soustav na střechách i v úrovni terénu.
Nejste si jistí, která spojka se hodí pro vaše vodiče? Kontaktujte technickou podporu a my vám s výběrem rádi pomůžeme.
