Trapézový můstek hliníkový H-30 s EPDM 330 mm – uchycení FVE na trapézový plech

Dostupnost: Skladem (velké množství)

Doručení do: 6 dny

Hmotnost: 0.325 kg

Cena s DPH / ks.: 89,44 Kč

vč. 21% DPH, bez nákladů na dopravu

89.44

Cena bez DPH / ks.: 73,94 Kč

bez 21% DPH, bez nákladů na dopravu

Ušetřete více peněz díky větším obalům!
Čím větší balení, tím nižší jednotková cena!

* Možnosti balení:

Kus
Balení: 50 Kusů
Balení: 500 Kusů
Balení: 1000 Kusů

množství ks.

Celkem:

produkt nedostupný

přidat do seznamu přání

* - Pole povinné

Hodnocení:

Prodejce: -

Kód produktu: PV-02-01

doporučit příteli

Popis

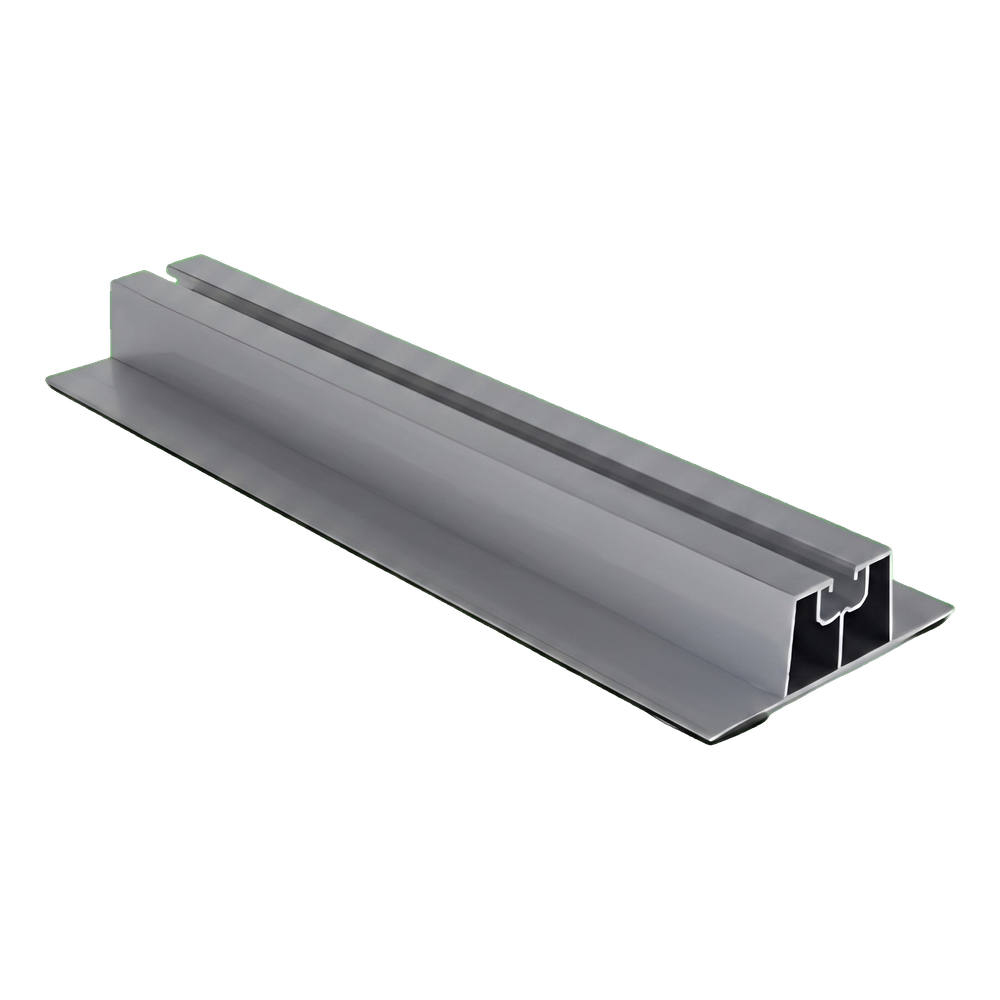

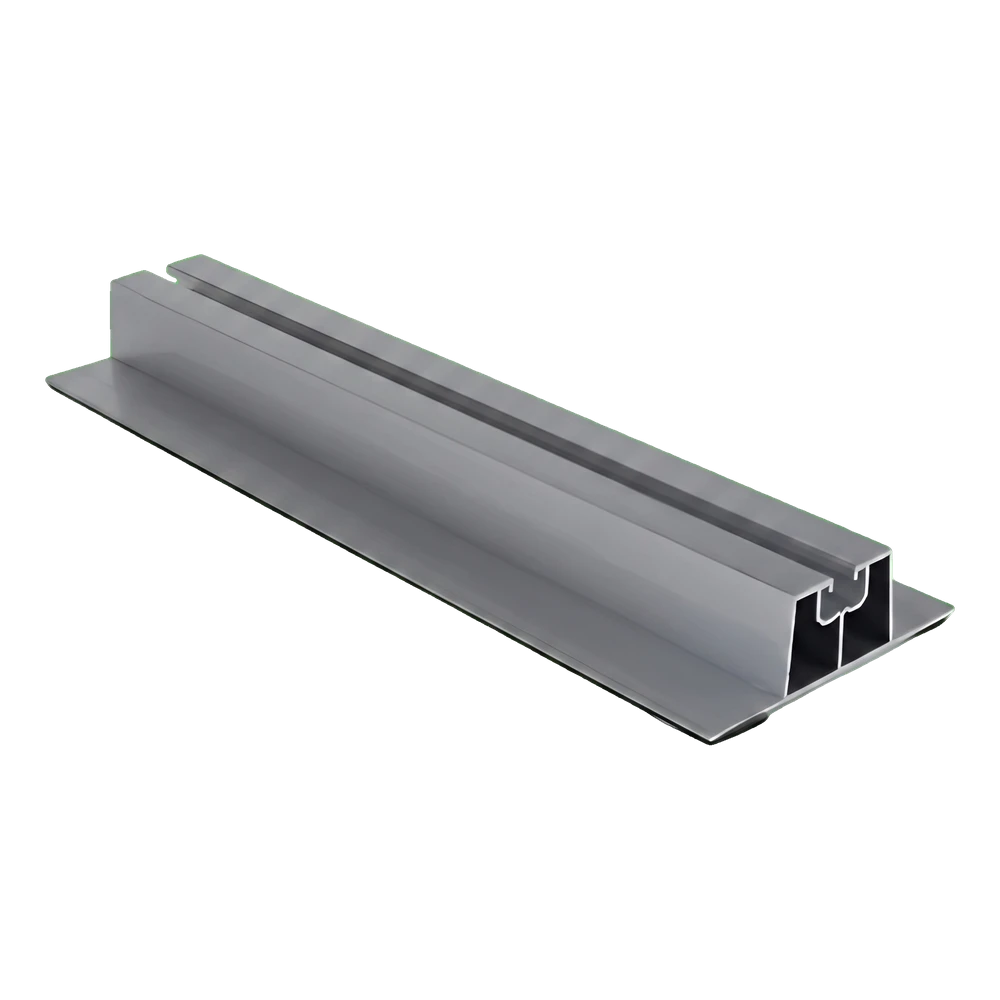

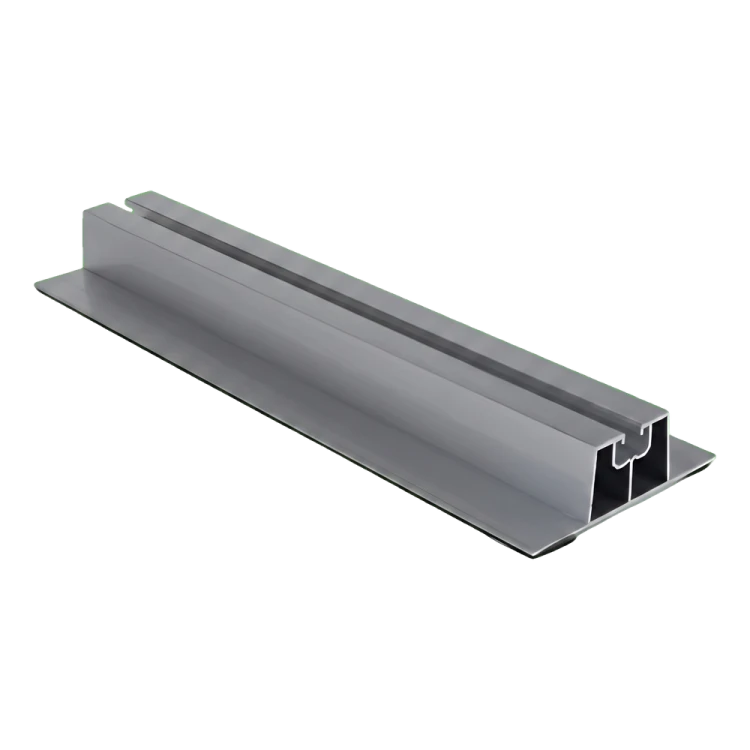

Trapézový můstek hliníkový H-30 s EPDM 330 mm – uchycení FVE na trapézový plech

Trapézový můstek hliníkový H-30 330 mm s montážním kanálem a těsněním EPDM

Hliníkový trapézový můstek H-30 s těsněním EPDM je dedikovaný konstrukční prvek pro přímé uchycení fotovoltaických panelů na střechách pokrytých trapézovým plechem. Profil o výšce 30 mm zajišťuje volné proudění vzduchu pod modulem, umožňuje přirozené chlazení a oddělení panelu od rozehřáté povrchové vrstvy střechy — což se promítá do vyšší výkonnosti instalace v teplých měsících. Můstek spolupracuje se středovými a koncovými svorkami, které se upevňují do horního kanálu profilu pomocí posuvného vpustu, závitové vložky nebo kladívkového šroubu. Otvory pro šrouby upevňující profil k trapézovému plechu se vyvrtávají přímo na střeše během montáže, což umožňuje přesně přizpůsobit rozteč konkrétnímu profilu plechu. Profil vyrobený ze slitiny hliníku 6060 spojuje nízkou hmotnost s vysokou odolností vůči korozi a povětrnostním vlivům.

Klíčové výhody pro instalatéra

Přímá montáž na trapézový plech — eliminuje potřebu použití dodatečných nosníků

Těsnění EPDM v základně profilu zajišťuje těsné přilnutí k plechu a chrání střešní krytinu před poškozením v místě uchycení

Výška 30 mm zaručuje ventilaci FV modulů

Hliník 6060 je vhodný pro eloxování, což zajišťuje dodatečnou ochranu povrchu

Otvory vrtané na místě — přizpůsobení libovolné rozteči vln trapézového plechu

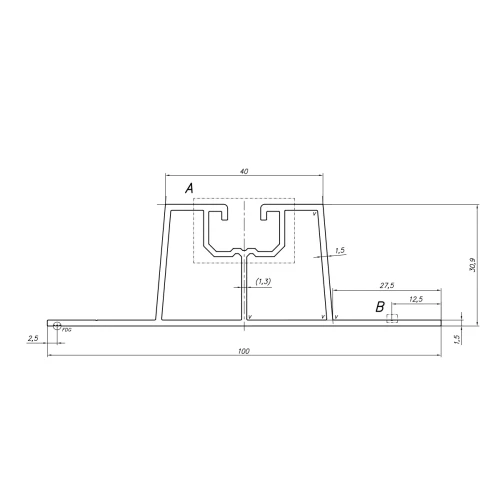

Technický průřez trapézového můstku H-30 s rozměry: základna 100 mm, horní kanál 40 mm, výška 30,9 mm

Průřez profilu ukazuje trapézovou konstrukci se širokou základnou 100 mm zužující se do montážního kanálu 40 mm v horní části. Tloušťka stěny 1,5 mm při tloušťce základní desky 2,5 mm zajišťuje odpovídající tuhost při zachování nízké celkové hmotnosti. Tvar profilu odpovídá geometrii typických trapézových plechů, což zaručuje stabilní přilnutí k podkladu.

Video prezentující trapézový můstek pro montáž fotovoltaických panelů na trapézový plech

Rozměry

Průřez (šířka × výška)	100 × 30,9 mm
Délka	330 mm
Tloušťka stěny	1,5 mm
Tloušťka základní desky	2,5 mm
Šířka montážního kanálu	40 mm
Hmotnost na metr	0,983 kg/m

Materiál a povrchová úprava

Materiál / slitina	hliník 6060
Těsnění EPDM	ano

Montáž a kompatibilita

Montážní kanál / typ drážky	horní kanál 40 mm (posuvný vpusť / závitová vložka / kladívkový šroub)
Typ střechy / podkladu	střechy z trapézového plechu
Způsob spojování	otvory vrtané na místě montáže

Fyzikální vlastnosti

Hmotnost kusu	0,325 kg
Odolnost vůči korozi	ano — hliník 6060 odolný vůči vnějším vlivům

Bezpečnost
