Montážní profil PV hliníkový 40×40 mm / 625 cm – na šestihranné šrouby M10

Dostupnost: Skladem (velké množství)

Doručení do: 6 dny

Hmotnost: 4.92 kg

Cena s DPH / ks.: 975,94 Kč

vč. 21% DPH, bez nákladů na dopravu

975.94

Cena bez DPH / ks.: 806,56 Kč

bez 21% DPH, bez nákladů na dopravu

Ušetřete více peněz díky větším obalům!
Čím větší balení, tím nižší jednotková cena!

* Možnosti balení:

Kus
Balení: 16 Kusů
Balení: 174 Kusů
Balení: 348 Kusů

množství ks.

Celkem:

produkt nedostupný

přidat do seznamu přání

* - Pole povinné

Hodnocení:

Prodejce: -

Kód produktu: PV-01-02

doporučit příteli

Popis

Montážní profil PV hliníkový 40×40 mm / 625 cm – na šestihranné šrouby M10

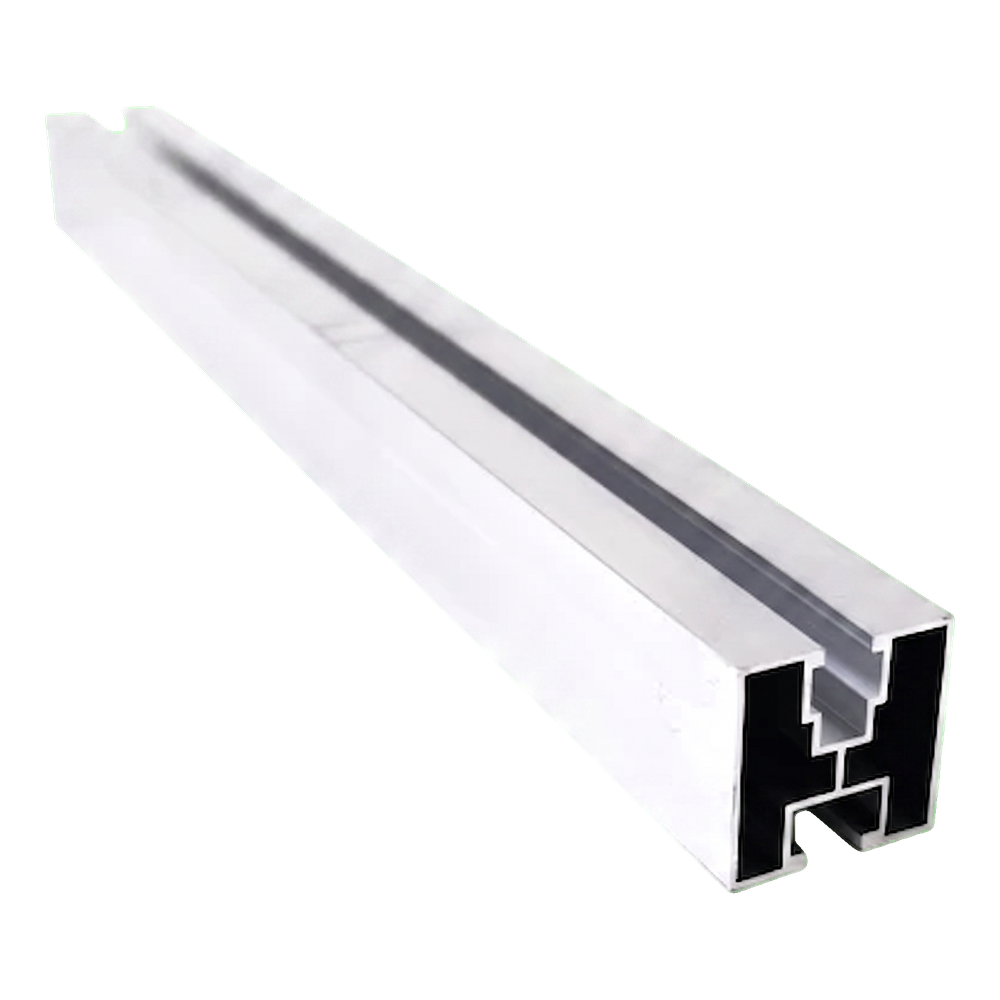

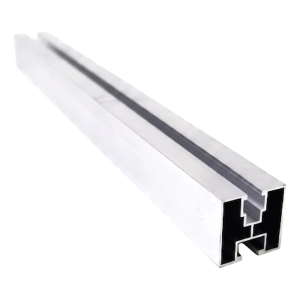

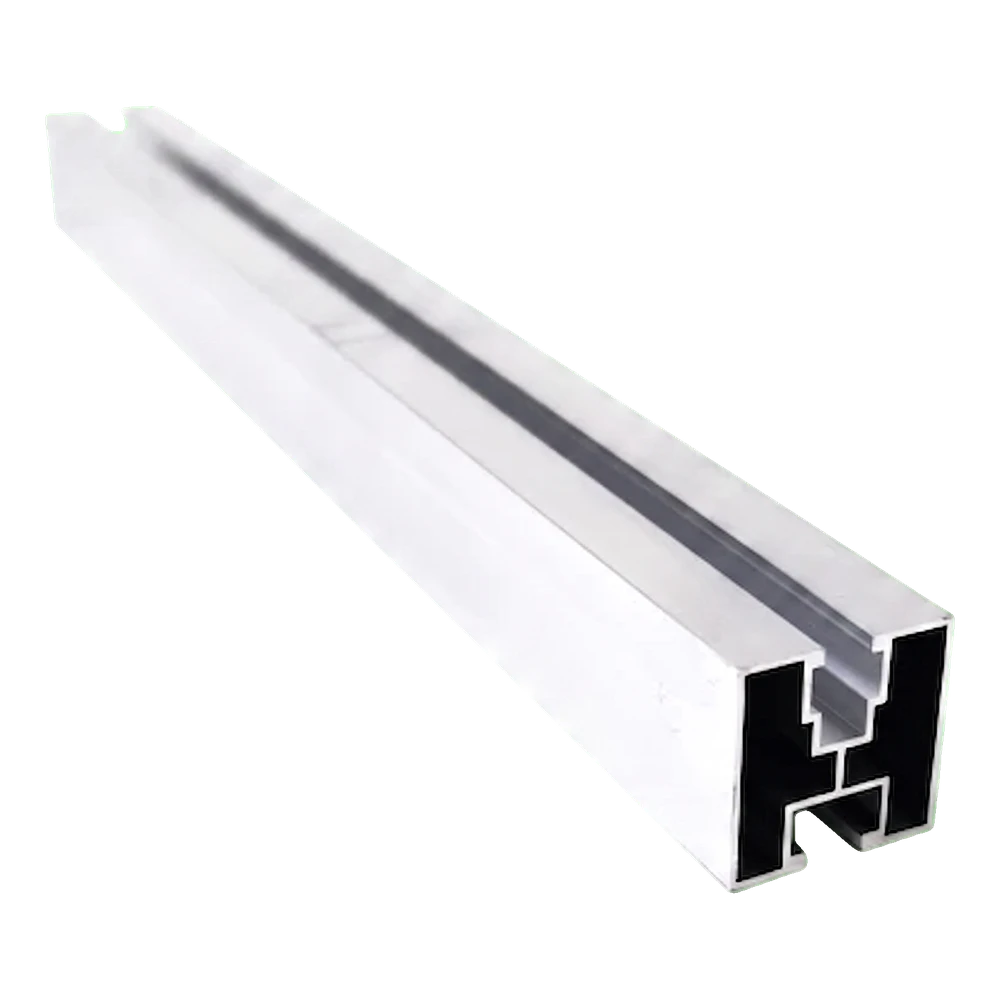

Montážní profil hliníkový 40×40 mm se dvěma drážkovými kanály – perspektivní pohled

Montážní profil PV 40×40 mm o délce 625 cm je základním prvkem nosné konstrukce fotovoltaických instalací na šikmých střechách. Vyrobený ze slitiny hliníku 6060 spojuje nízkou vlastní hmotnost s dobrou mechanickou pevností a vysokou odolností vůči korozi. Dvoukanálová konstrukce průřezu — s horním drážkovým kanálem pro upevnění modulových svorek a spodním kanálem pro spojení se střešními háky, adaptéry nebo trojúhelníky — umožňuje rychlou a spolehlivou montáž celého systému. Profil je přizpůsoben pro šestihranné šrouby M10 DIN 933 ve spodním kanálu a čtvercové matice M8 v horním kanálu, což zajišťuje kompatibilitu s běžně dostupnými středovými a koncovými svorkami na trhu.

Klíčové výhody pro instalatéra

Dvoukanálový průřez 40×40 mm umožňuje nezávislé upevnění PV modulů (horní kanál) a střešní podkonstrukce (spodní kanál)

Hliník 6060 zajišťuje odolnost vůči korozi a vlivu atmosférických podmínek — profil je dostupný také v černě eloxované verzi pro zvýšenou ochranu a estetiku

Délku lze zvětšit pomocí spojek profilů dostupných samostatně, což poskytuje flexibilitu při návrhu rozteče kolejnic

Tloušťka stěny 1,2 mm při hmotnosti pouhých 0,82 kg/m minimalizuje zatížení střešní konstrukce

Slitina hliníku 6060 je vhodná k eloxování, což zajišťuje dodatečnou ochranu a dekorativní povrchovou úpravu

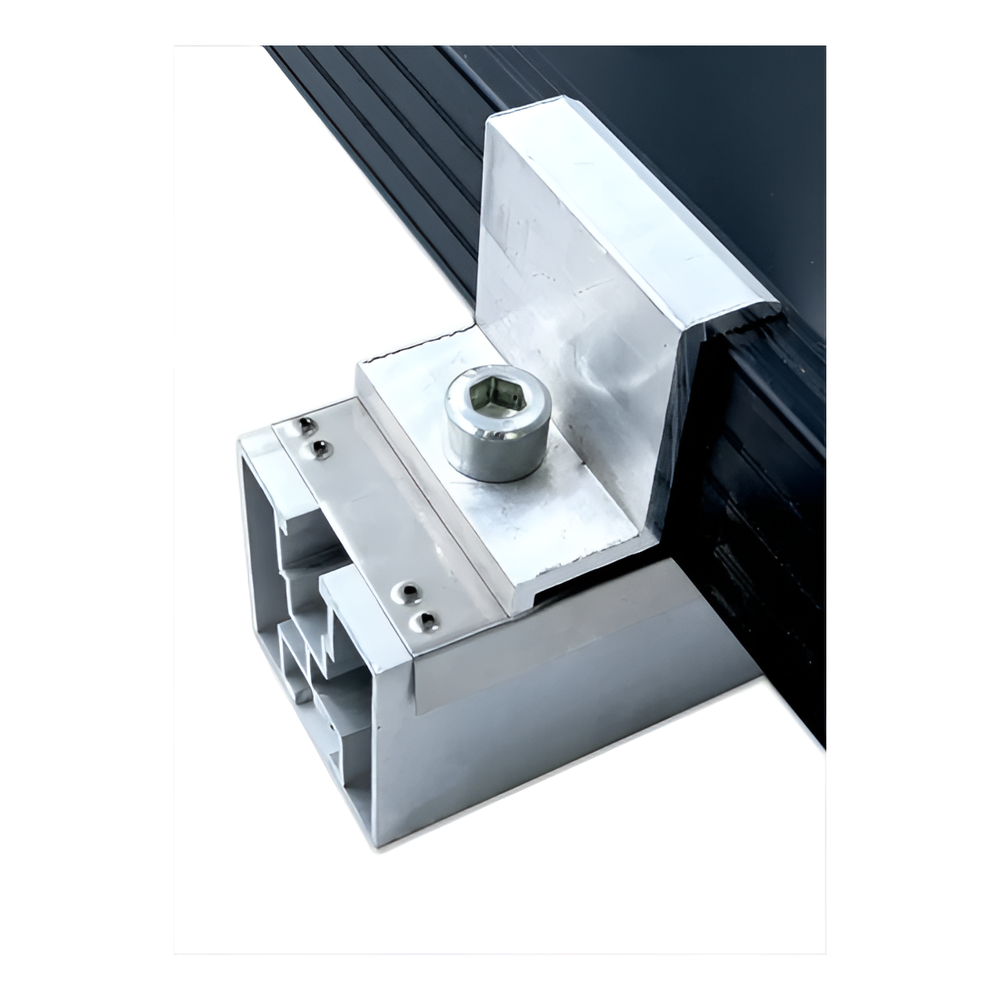

Hliníkový profil 40×40 s namontovanou koncovou svorkou – detailní pohled na upevnění

Profil se osvědčuje jako nosná kolejnice v montážních systémech na šikmých střechách krytých taškovým plechem, trapézovým plechem a dalšími krytinami. Horní drážkový kanál přijímá středové a koncové svorky, které přitlačují rám fotovoltaického modulu přímo k profilu. Spodní kanál slouží ke spojení se střešními háky nebo adaptéry upevněnými na krokvích. Díky tomu vytváří celá konstrukce stabilní, ventilovaný nosný systém, který přenáší zatížení větrem a sněhem na střešní konstrukci.

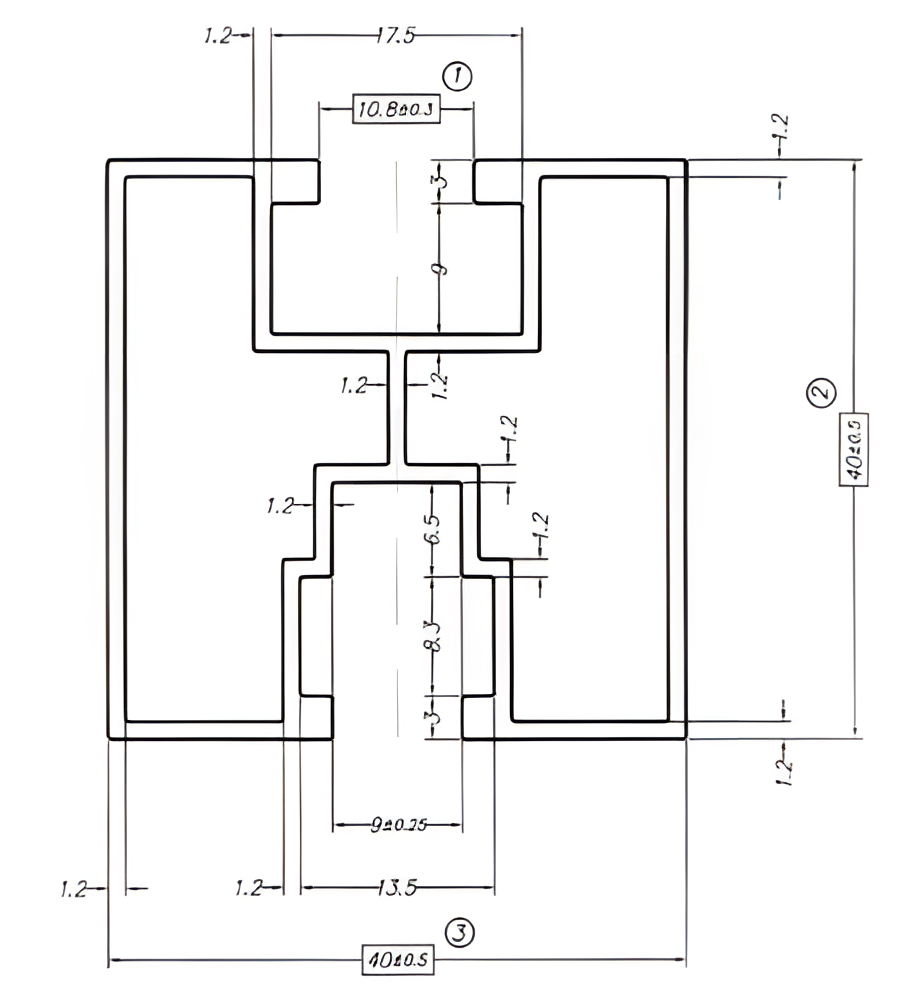

Rozměrový výkres průřezu profilu 40×40 mm s vyznačenými rozměry kanálů a stěn

Průřez a rozměry kanálů

Technický výkres průřezu ukazuje detailní geometrii profilu. Vnější rozměry činí 40 ±0,5 × 40 ±0,5 mm. Horní drážkový kanál má šířku otvoru 10,8 ±0,3 mm a je přizpůsoben pro čtvercové matice M8. Spodní drážkový kanál má šířku otvoru 9 ±0,75 mm a hloubku umožňující usazení šestihranného šroubu M10 DIN 933. Tloušťka stěny činí 1,2 mm po celém obvodu profilu, což zajišťuje rovnoměrné rozložení napětí při zachování nízké hmotnosti.

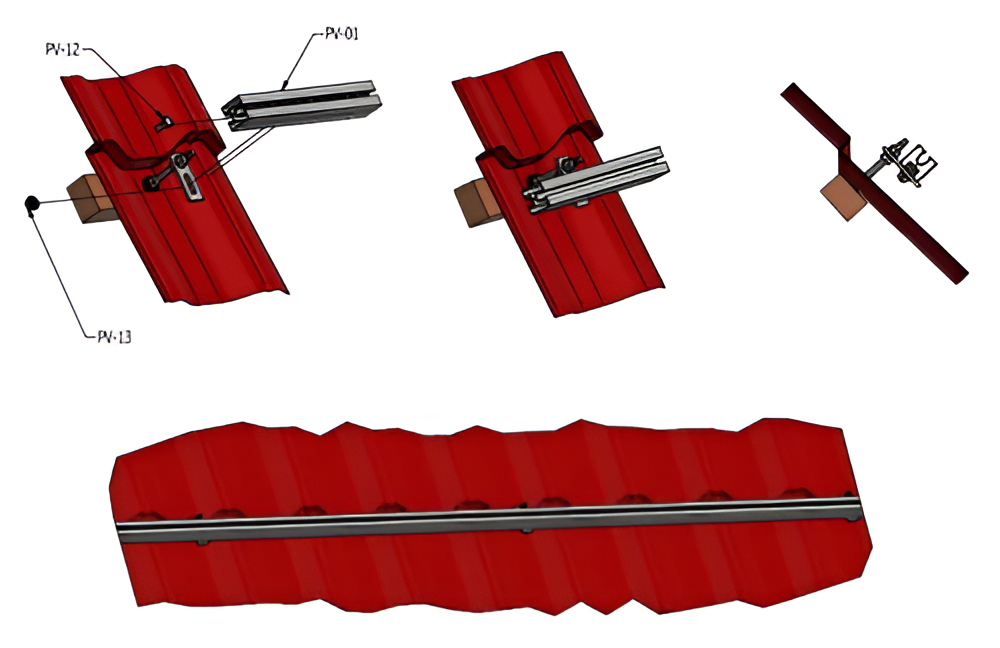

Schéma montáže profilu na šikmé střeše se střešními háky a svorkami – 3D pohled

Video prezentující montážní systém s hliníkovým PV profilem

Video prezentující montáž profilu na střešní konstrukci

Video prezentující využití profilu ve fotovoltaické instalaci

Rozměry

Průřez (šířka × výška)	40 × 40 mm (±0,5 mm)
Délka	625 cm
Tloušťka stěny	1,2 mm
Hmotnost na metr	0,82 kg
Šířka otvoru horního kanálu	10,8 ±0,3 mm
Šířka otvoru spodního kanálu	9 ±0,75 mm

Materiál a povrchová úprava

Materiál / slitina	hliník 6060
Povrchová úprava	surová (černě eloxovaná verze dostupná samostatně)

Montáž a kompatibilita

Montážní kanál / typ drážky	dvojitý — horní (svorky PV modulů) + spodní (háky / střešní adaptéry)
Kompatibilní šrouby	horní kanál: čtvercová matice M8; spodní kanál: šestihranný šroub M10 DIN 933
Typ střechy / podkladu	šikmé střechy — taškový plech, trapézový plech a další krytiny s podkonstrukcí na hácích nebo adaptérech
Způsob spojování	spojky profilů (dostupné samostatně) umožňující prodloužení kolejnice

Ostatní parametry

Eloxovaná verze	ano — dostupná ve variantě černě eloxované
Doprava	FTL (plný kamion)

Technické údaje

Délka [mm]	6250
Profil [mm]	40×40
Typ drážky	Pro šestihranný šroub
Povrchová úprava	Přírodní

Bezpečnost
