Konektory MC4 pro propojení solárních kabelů ve FV instalacích
Konektory MC4 v této kategorii jsou sady tvořené jednou zástrčkou a jednou zásuvkou pro vytváření utěsněných spojů ve fotovoltaických instalacích. Propojují solární kabely mezi panely a zajišťují spojitost obvodu. Sortiment je určen pro instalatéry a realizační firmy, kteří musí konektor přizpůsobit průřezu kabelu, napětí a krytí.
Co v této kategorii najdete

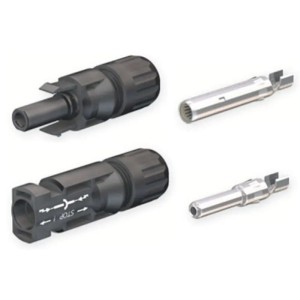

- Konektor MC4, sada zásuvka a zástrčka: pro kabely 2,5, 4 a 6 mm², 1000 V DC, max. proud 30 A, IP67.

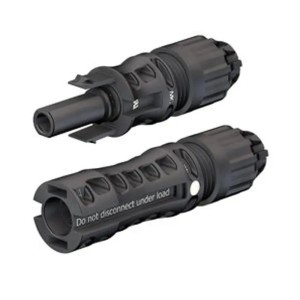

- Konektor MC4 EVO2, sada zástrčka a zásuvka: pro kabely 4–6 mm², až 1500 V DC, proud 45–53 A, IP68, provozní teplota -40 °C až +85 °C.
Jak vybírat
- Průřez kabelu: standardní sada je určena pro kabely 2,5, 4 a 6 mm². Sada EVO2 je určena pouze pro 4 a 6 mm².
- Vnější průměr kabelu: u sady EVO2 musí mít kabel včetně izolace průměr 4,7–6,4 mm.
- Napětí a proud: podle návrhu systému zvolte 1000 V DC a 30 A, nebo 1500 V DC a 45–53 A.
- Krytí: standardní sada má krytí IP67, chrání proti prachu a vniknutí vody. Sada EVO2 má krytí IP68 a je vodotěsná.
- Provozní teplota: sada EVO2 je určena pro rozsah -40 °C až +85 °C. Podmínky na místě instalace porovnejte s tímto rozsahem.
Typické použití
Obě sady se používají k propojení kabelů fotovoltaických panelů. Zástrčka a zásuvka vytvoří utěsněný spoj, který přenáší energii z panelů dál po stringu. Pouzdro EVO2 je z plastu se systémem zacvaknutí. Je popisováno jako vodotěsné a odolné vůči vysokým teplotám a UV záření.
Často kladené otázky
Pro jaké průřezy kabelů jsou tyto konektory vhodné?
Standardní sada je vhodná pro kabely 2,5, 4 a 6 mm². Sada EVO2 je vhodná pro kabely 4 a 6 mm² s vnějším průměrem 4,7–6,4 mm včetně izolace.
Jaký je rozdíl mezi oběma sadami?
Standardní sada má parametry 1000 V DC, 30 A a IP67. Sada EVO2 má parametry až 1500 V DC, 45–53 A a IP68.
Jaké certifikace jsou u těchto sad uvedeny?
Standardní sada má značku TUV. Sada EVO2 má certifikáty TÜV, UL a CSA.
Nevíte, která sada konektorů vyhovuje vašemu uspořádání stringu? Obraťte se na technickou podporu a pomůžeme vám s výběrem.
