Uzemňovací destičky, podložky a tyče pro uzemnění fotovoltaiky
Kategorie Uzemnění zahrnuje součásti potřebné pro uzemnění a vyrovnání potenciálů. Najdete v ní kontaktní podložky a destičky z nerezové oceli pro rámy fotovoltaických modulů, skládanou zemnicí tyč, nástroj pro zatloukání s koncovkou SDS MAX a žlutozelený uzemňovací vodič. Je určena pro montážní firmy zaměřené na fotovoltaické systémy a hromosvody.
Co v této kategorii najdete

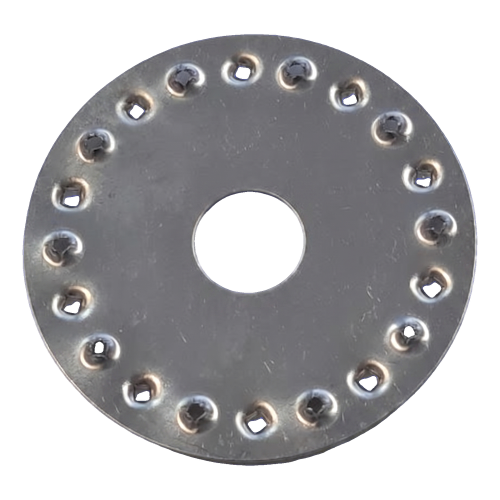

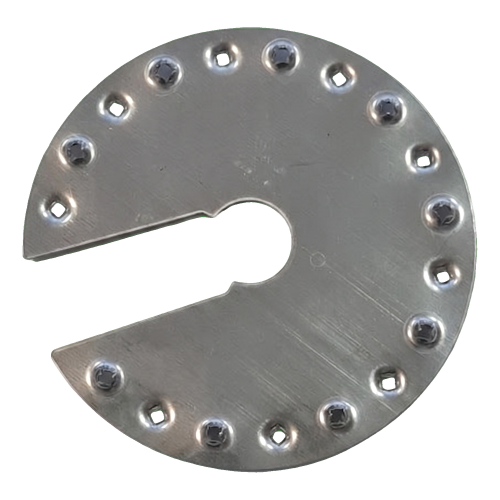

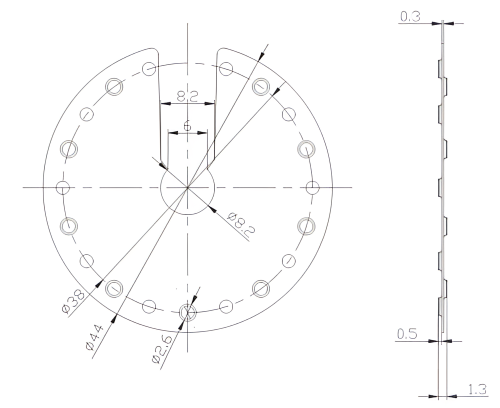

- Uzemňovací podložky a destičky PV: nerezová ocel A2 (1.4301, třída 304), 40×40 mm, typ Ω 40×42×6 mm a kruhové provedení Ø35 mm a Ø44 mm.

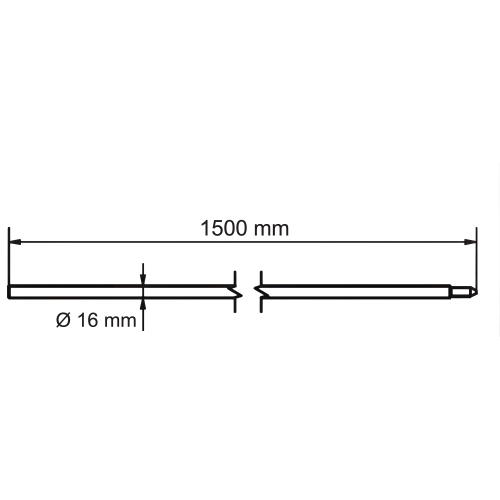

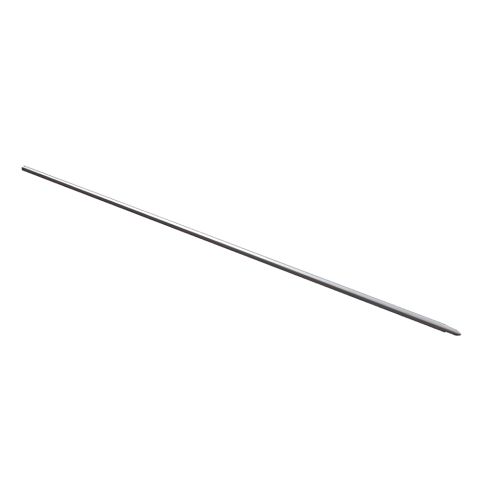

- Skládaná zemnicí tyč: žárově zinkovaná ocel, Ø16 mm, délka segmentu 1500 mm, kuželový zámek Morse, 2,4 kg.
- Nástroj pro zatloukání: stopka SDS MAX, žárově zinkovaná ocel, 18x220 mm, pro použití s kladivy.
- Uzemňovací vodič: LgY 16 mm², žlutozelený, izolace z PVC, 450/750 V, ohebný měděný lanový vodič třídy 5.
Jak vybírat
- Použití: podložky a destičky propojují rámy fotovoltaických modulů s montážní konstrukcí. Tyč se hodí pro svislé uzemnění v systémech ochrany před bleskem.
- Materiál: kontaktní díly pro PV jsou z nerezové oceli A2 (1.4301, třída 304). Tyč a nástroj pro zatloukání jsou ze žárově zinkované oceli.
- Rozměr a otvor: podložku nebo destičku zvolte podle použitého upevnění. Montážní nebo středové otvory mají podle modelu rozměr od 8 mm do Ø9 mm.
- Kompatibilita nářadí: nástroj pro zatloukání má stopku SDS MAX, proto si ověřte, že ji vaše vrtací kladivo upne.
- Vodič: kabel LgY má průřez 16 mm² a lze jej používat v rozsahu teplot od -40 °C do +70 °C.
Typické použití
Podložky a destičky se montují pod šroub. Jejich zuby nebo hroty prorazí izolační eloxovanou vrstvu na rámech fotovoltaických modulů a dosáhnou na hliník pod ní. Tím vznikne trvalé elektrické propojení s montážními lištami a konstrukcí. Skládaná tyč se používá pro svislé uzemnění budov a průmyslových objektů. Vodič se používá v rozvaděčích a elektrických instalacích.
Často kladené otázky
Proč mají uzemňovací podložky pro PV zuby nebo hroty?
Eloxovaná vrstva na rámech modulů je izolant. Ostré zuby nebo hroty ji při utahování šroubu prorazí. Dosáhnou na hliník pod ní a vytvoří elektrické propojení.
Čím se zemnicí tyče zatloukají do země?
Nástroj pro zatloukání 18x220 mm má stopku SDS MAX. Je určen pro vrtací kladiva a pro zatloukání zemnicích tyčí v různých typech zeminy.
Jaká je provozní teplota vodiče LgY 16 mm²?
Vodič má izolaci z PVC a ohebné měděné jádro třídy 5. Rozsah provozních teplot je od -40 °C do +70 °C.
Nejste si jisti, které uzemňovací díly se hodí do vaší instalace? Obraťte se na naši technickou podporu, rádi vám s výběrem pomůžeme.
