Trapézový hliníkový můstek H-70 s EPDM 400 mm – montáž FV na trapézový plech
Zanechte zpětnou vazbu k produktu

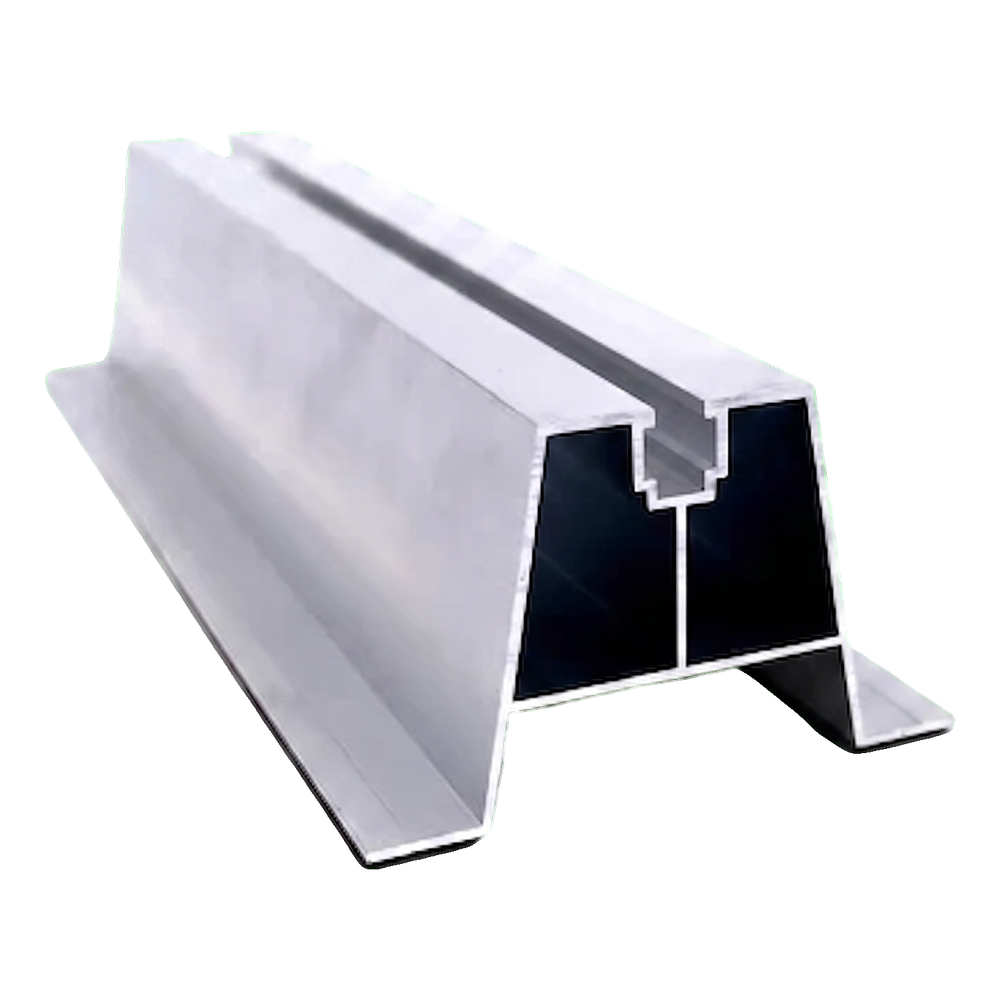

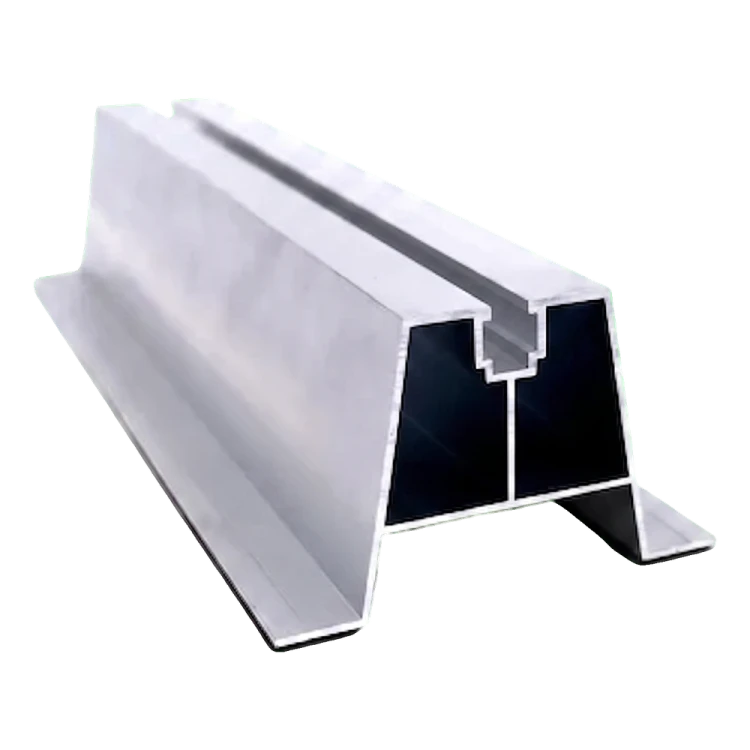

Trapézový hliníkový můstek H-70 s těsněním EPDM, 400 mm, pro montáž fotovoltaických panelů na trapézový plech. Slitina hliníku 6060, průřez 114 × 70 mm, tloušťka stěny 1,7–1,8 mm, hmotnost 2,03 kg/m. Montážní kanál pro střední a koncové svorky.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Vyberte variantu:
Jednotlivé varianty se mohou lišit cenou
Možnosti balení
Kód výrobku:
Popis
Trapézový hliníkový můstek H-70 s EPDM 400 mm – montáž FV na trapézový plech

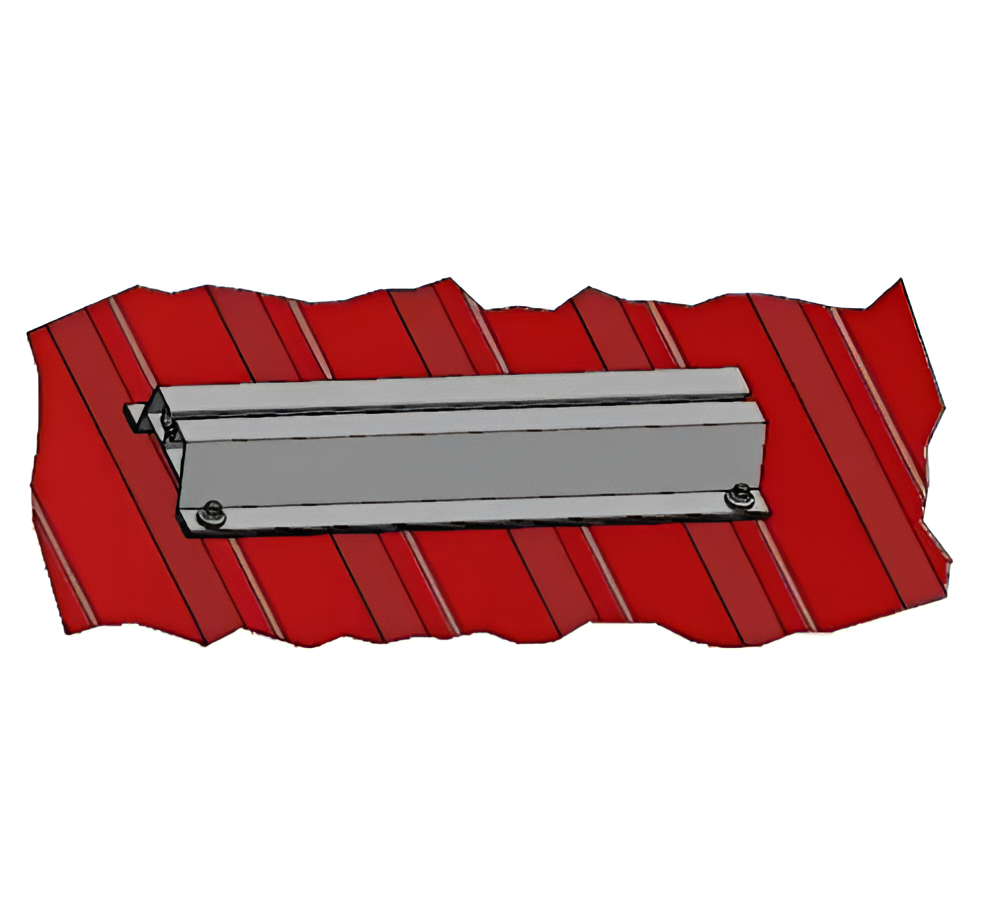

Trapézový můstek H-70 s těsněním EPDM je hliníkový přemosťovací profil navržený pro přímou montáž fotovoltaických panelů na střechách krytých trapézovým plechem. Výška profilu zajišťuje dostatečnou vzdálenost mezi modulem a povrchem střechy, což umožňuje volné proudění vzduchu pod panelem. Přirozené větrání podporuje chlazení modulů, což se přímo promítá do udržení jejich výkonu v horkých dnech. Profil je vyroben ze slitiny hliníku 6060, která se vyznačuje vysokou odolností proti korozi a dobrou mechanickou pevností. Spodní část můstku je vybavena těsněním EPDM, které chrání střešní krytinu před poškozením a zajišťuje těsné přilnutí k trapézovému plechu. Horní lišta s montážním kanálem umožňuje rychlé upevnění středních a koncových svorek pomocí šroubů s vnitřním šestihranem a čtvercových matic — bez nutnosti použití speciálních nástrojů.
Výhody přemosťovacího profilu H-70
- Profil se zvýšenou konstrukcí zajišťuje větrací prostor mezi panelem a střechou, čímž podporuje přirozené chlazení modulů

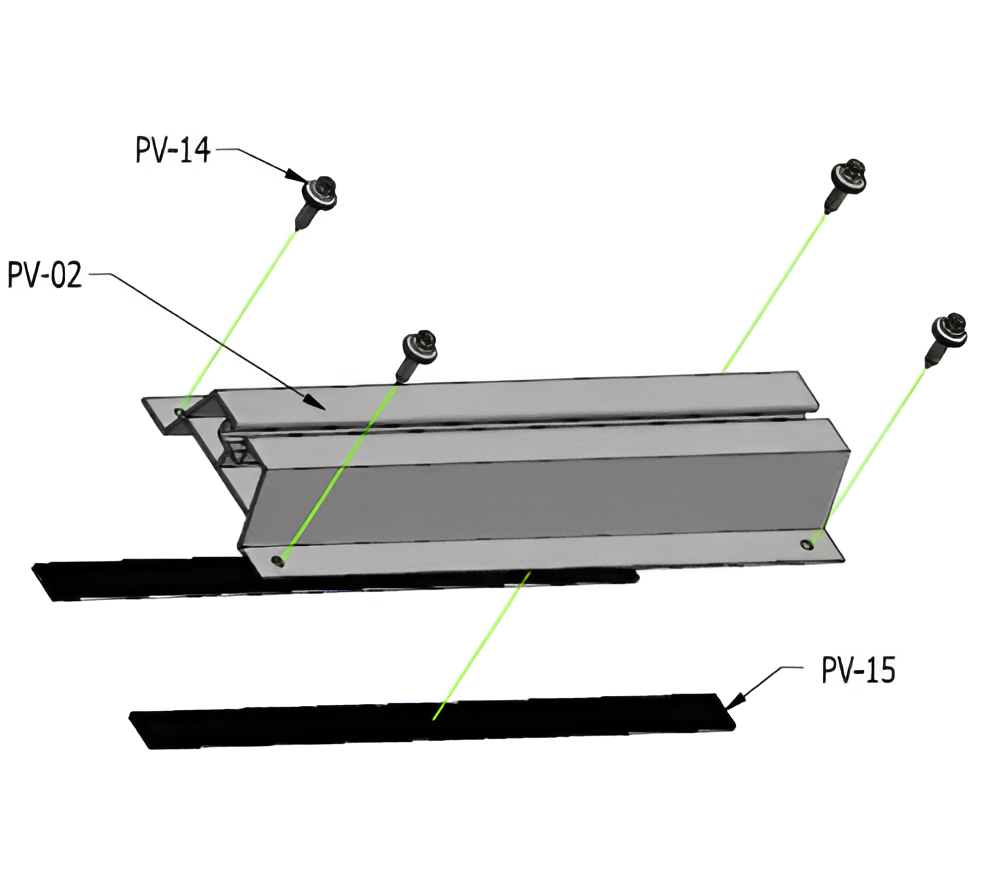

- Těsnění EPDM na patkách profilu chrání trapézový plech před poškrábáním a eliminuje galvanický kontakt hliníku s ocelí střešní krytiny
- Hliník 6060 je vhodný k eloxování, což umožňuje dosáhnout dodatečné antikorozní ochrany a estetického vzhledu povrchu

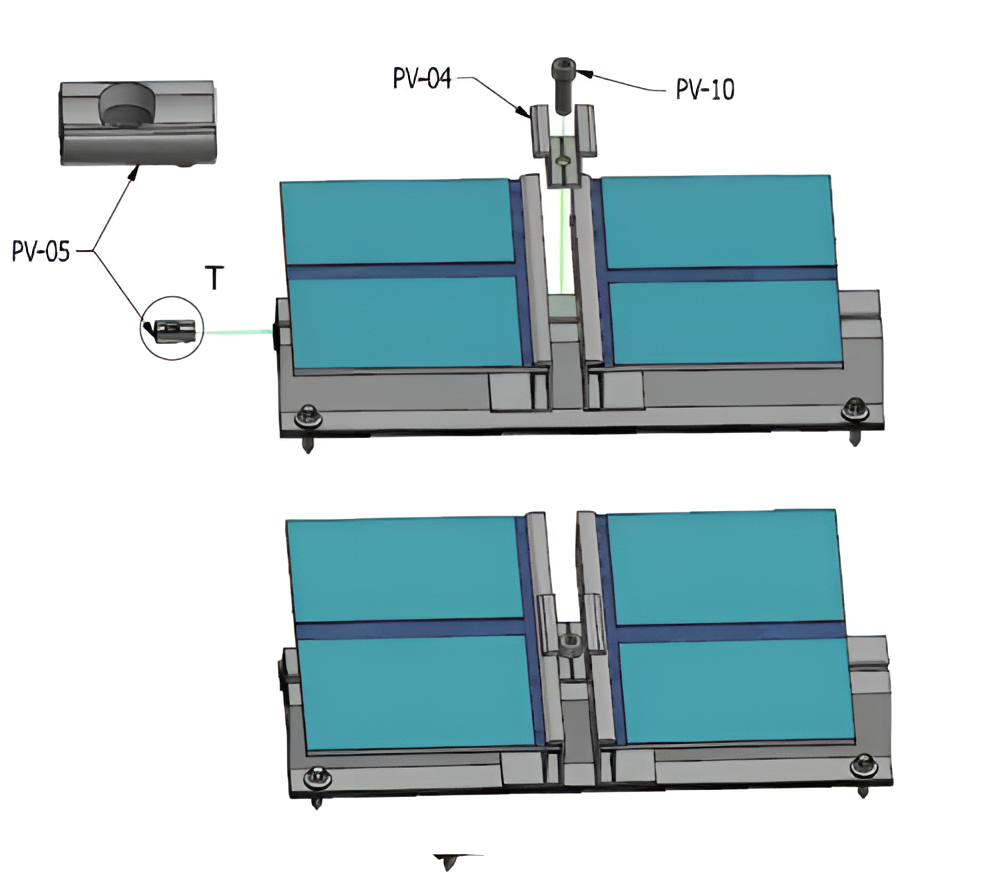

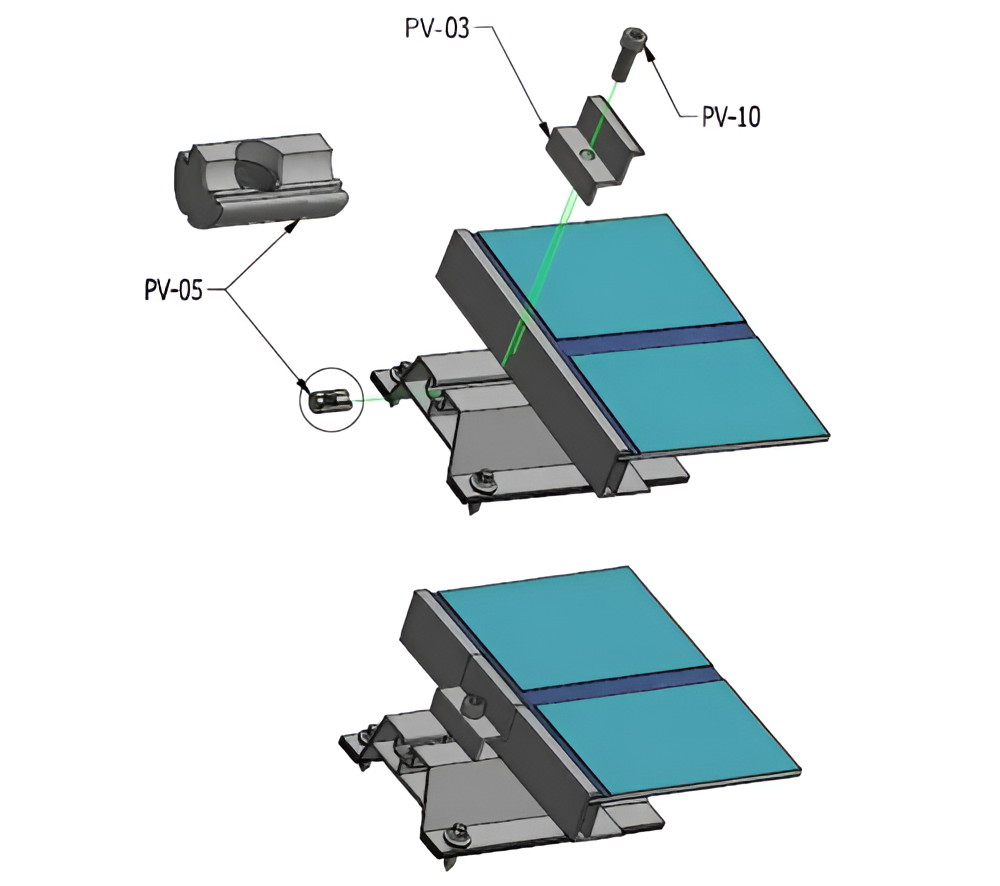

- Univerzální montážní kanál v horní liště spolupracuje se středními a koncovými svorkami standardních FV systémů
- Montážní otvory se vytvářejí na místě během instalace, což umožňuje přesně přizpůsobit rozteč konkrétnímu profilu plechu

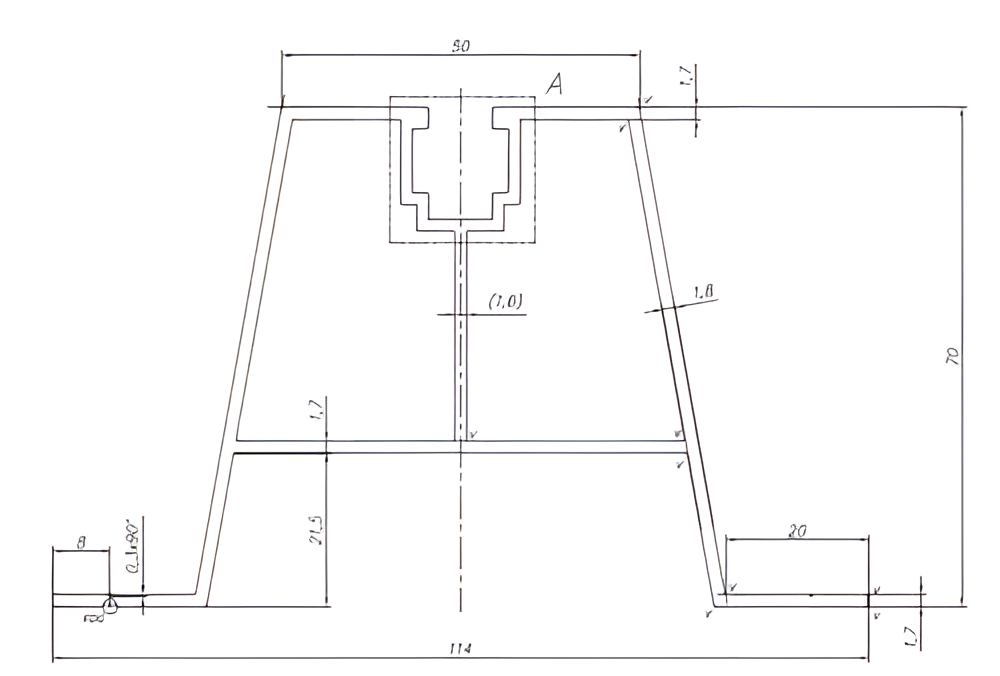

Technický výkres znázorňuje kompletní příčný průřez profilu s vyznačenými rozměry klíčových konstrukčních prvků. Je vidět charakteristický trapézový tvar patek, centrální montážní kanál v horní liště a drážka pro zasunutí čtvercových matic. Podrobné rozměry profilu naleznete v tabulce Rozměry níže.
