Pospojování rámů fotovoltaických modulů a hromosvodů
Kategorie Pospojování zahrnuje komponenty pro vyrovnání elektrického potenciálu ve fotovoltaických instalacích a v systémech ochrany před bleskem. Sortiment tvoří dvě uzemňovací destičky z nerezové oceli pro rámy fotovoltaických modulů a jedna ekvipotenciální přípojnice z poniklované mosazi pro připojení více vodičů. Je určena pro instalatéry a stavitele, kteří pracují na fotovoltaických systémech, rodinných domech a komerčních objektech.
Co v kategorii najdete

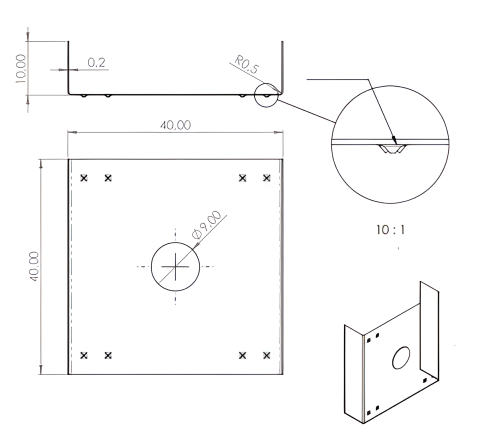

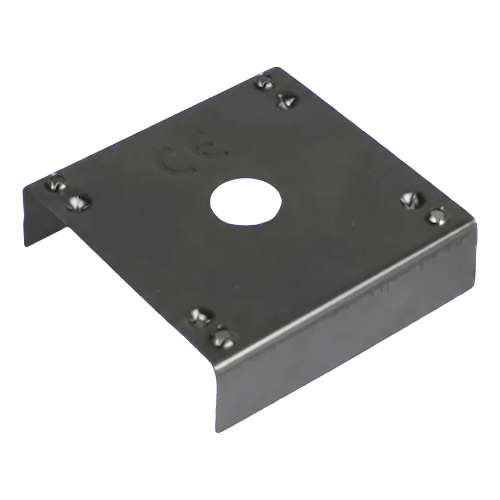

- Uzemňovací podložka – kontaktní destička PV (PV-20): nerezová ocel A2 1.4301 (304), 40×40 mm, tloušťka 0,2 mm, otvor Ø 9 mm, 8 kónických hrotů.

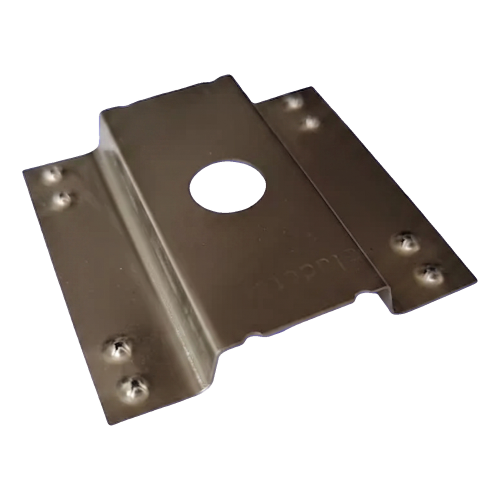

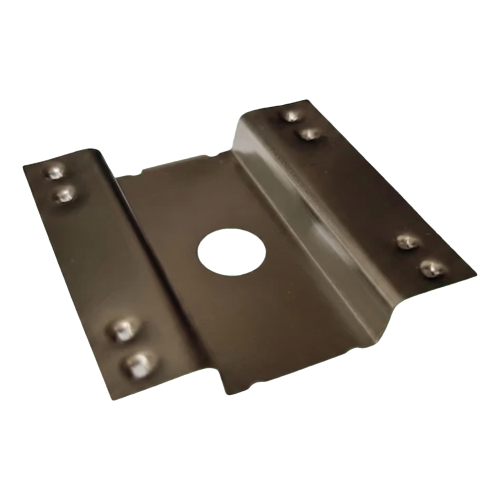

- Uzemňovací destička typu Ω (PV-20-02): nerezová ocel A2 1.4301 (304), 40×42×6 mm, otvor 8 mm, upevnění šroubem k rámům modulů a montážním lištám.

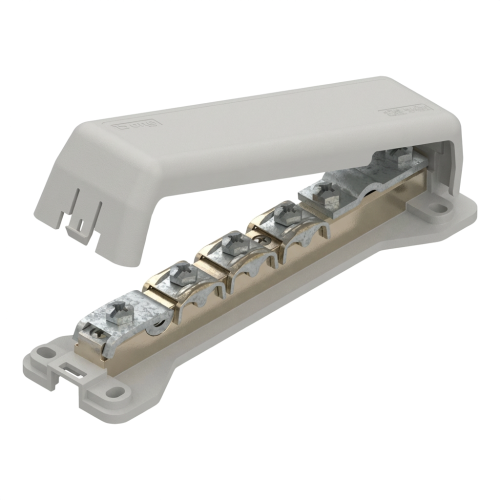

- Ekvipotenciální přípojnice (000-177): poniklovaná mosaz, připojení pro 7× 25 mm², plochý vodič do 30 mm a tyč Ø 8–10 mm.
Jak vybrat
- Místo připojení: destičky použijte k pospojování rámů fotovoltaických modulů s nosnou konstrukcí. Přípojnici použijte ke spojení více vodičů v jednom bodě.
- Materiál: destičky jsou z nerezové oceli A2 (1.4301, třída 304). Přípojnice je z poniklované mosazi.
- Rozměr upevnění: zkontrolujte, zda montážní otvor odpovídá vašemu spojovacímu materiálu. Podložka má otvor Ø 9 mm, destička typu Ω má otvor 8 mm.
- Tvar destičky: podložka má rozměr 40×40 mm, je plochá a má 10mm ohyb. Destička typu Ω má rozměr 40×42×6 mm a připevňuje se šroubem k rámům a lištám.
- Typy vodičů: přípojnice pojme sedm vodičů 25 mm², jeden plochý vodič do 30 mm a jeden kulatý vodič Ø 8–10 mm.
Typické použití
Uzemňovací destičky se používají ve fotovoltaických instalacích. Jejich hroty nebo zuby prorazí eloxovanou vrstvu rámu modulu, která působí jako izolant, a dosáhnou na hliník pod ní. Tím vznikne elektrické spojení mezi rámy, lištami a nosnou konstrukcí. Přípojnice slouží jako pospojovací bod v systémech ochrany před bleskem a v uzemňovacích instalacích v rodinných a komerčních budovách.
Často kladené otázky
Proč mají uzemňovací destičky pro fotovoltaiku hroty nebo zuby?
Eloxovaná vrstva na rámech fotovoltaických modulů působí jako izolant. Hroty nebo zuby ji prorazí a dosáhnou na kovový hliník pod ní, čímž vznikne spolehlivé elektrické spojení.
Co lze připojit k ekvipotenciální přípojnici?
Pojme sedm vodičů 25 mm², jeden plochý vodič o šířce do 30 mm a jeden kulatý vodič o průměru 8–10 mm. Je vyrobena z poniklované mosazi.
Nevíte, která pospojovací komponenta se pro vaši instalaci hodí? Obraťte se na naši technickou podporu, rádi vám s výběrem pomůžeme.
