Hliníkový profil 40x40 mm, délka 10 cm, anodizovaný, pro šestihranné šrouby M10

Přejít na zpětnou vazbu k produktu

Montážní profil hliník 6060 eloxovaný 40x40 mm pro upevnění fotovoltaických panelů. Montáž pomocí šroubů M10 DIN 933 a přírubových matic. Dva kolejnicové kanály umožňují instalaci svorek a montáž na střešní háky.

Přejít na úplný popis
s DPH bez DPH
Cena 18,94 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

Vyberte variantu:

Jednotlivé varianty se mohou lišit cenou

Možnosti balení

Nedostupné
Nedostupné
Nedostupné
ks.
Dostupnost:
Skladem (střední množství)
Doba přepravy: 24 hodin

Vlastnosti produktu

[PIM] Profile montażowe #6

  • Délka [mm] 100
  • Profil [mm] 40×40
  • Typ drážky Pro šestihranný šroub
  • Povrchová úprava Eloxované

Popis

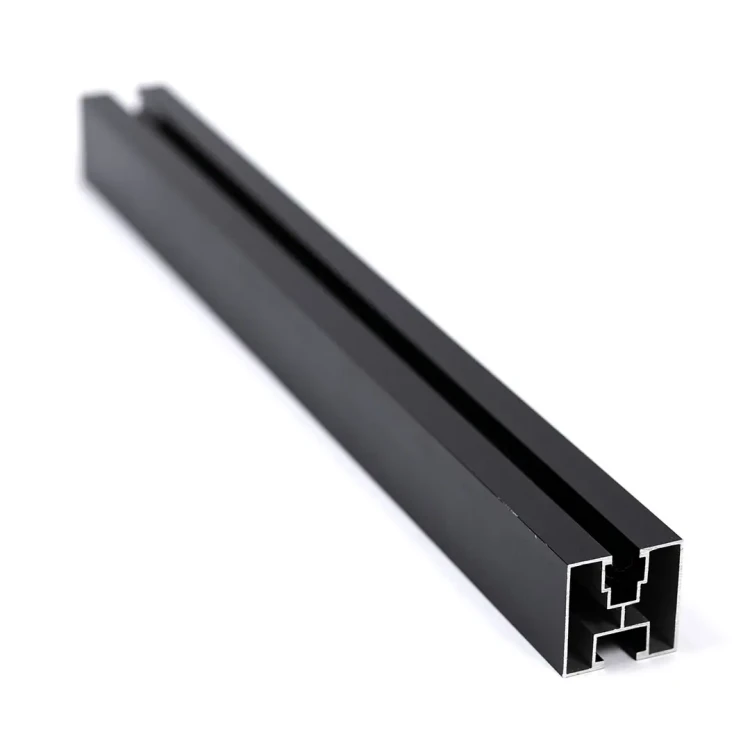

Montážní profil FV 40 × 40 mm
40 × 40 mmPrůřez
10 cm100 mm
Hliník 6060černě eloxovaný
1,2 mmStěna

Vzorek 10 cm – k vyzkoušení před objednávkou

Krátký kus profilu, na kterém si prohlédnete průřez a povrchovou úpravu a vyzkoušíte, jak sedí šrouby a svorky, než objednáte plné délky. Pro stavbu konstrukce zvolte profil v plné délce z porovnávací tabulky níže.

Videa k produktuProhlédněte si profil zblízka a podívejte se, jak se montují prvky systému.

K čemu slouží

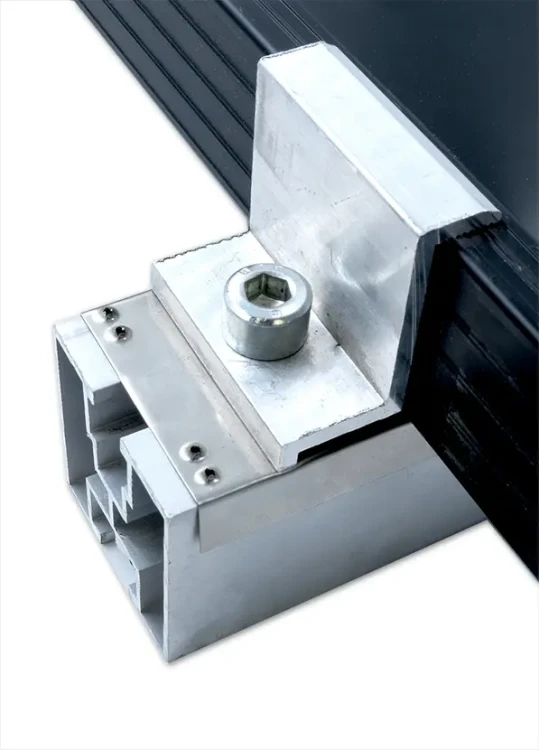

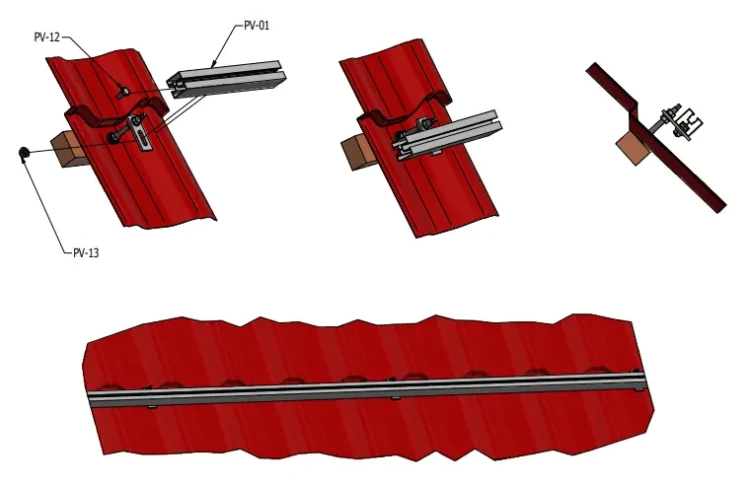

Hliníková montážní lišta pro fotovoltaické instalace. Na horní stranu profilu se panely upevňují středovými a koncovými svorkami a zespodu se profil přišroubuje ke střešním hákům, adaptérům nebo trojúhelníkům.

  • ✓Montujete fotovoltaické panely na střešní háky, adaptéry nebo trojúhelníky.
  • ✓Svorky panelů upevňujete na M8 (horní kanál).
  • ✓Profil spojujete s hákem nebo adaptérem pomocí šestihranného šroubu M10 (DIN 933) s přírubovou maticí (dolní kanál).
  • ✓Chcete si profil nejdřív vyzkoušet v ruce – toto je vzorek 10 cm v černém eloxovaném provedení; plné délky jsou v porovnávací tabulce níže.

Nezaměňte profily

Máte šrouby s kladívkovou hlavou 28/15? Zvolte profil pro šrouby s kladívkovou hlavou 28/15 – tento profil má dolní kanál pro šestihranné šrouby.

Průřez profilu

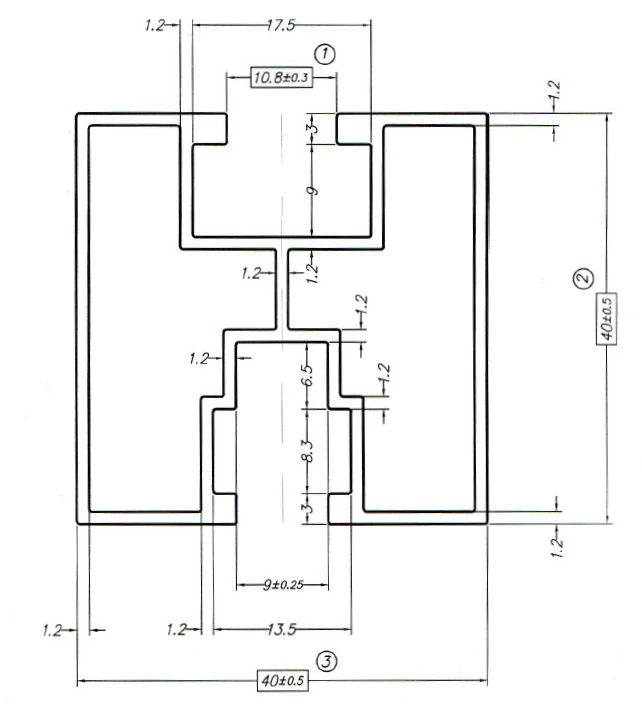

Výkres průřezu profilu 40 × 40 mm: šířka 40 mm, výška 40 mm, štěrbina horního kanálu 9 mm, štěrbina dolního kanálu 10,8 mm
Zvětšit průřez
Nahořekanál pro svorky modulů (M8)Dolekanál pro hlavu šestihranného šroubu M10 – střešní háky, adaptéry, trojúhelníky

Ilustrační výkres, jmenovité rozměry v mm.

Volba upevnění

Horní kanál · štěrbina 9 mm, komora 13,5 mmStředové a koncové svorky modulů – upevnění M8
Hlava šestihranného šroubu M8 (13 mm) se vejde do komory 13,5 mm. Svorky zvolte podle výšky rámu.
Šestihranný šroub M10 (DIN 933)Dolní kanál · štěrbina 10,8 mm, šířka 17,5 mmŠestihranný šroub M10 (DIN 933)
Délku šroubu zvolte podle upevnění:
šroub M10×20šroub M10×25šroub M10×30
Hlavu šroubu zasuňte do kanálu z konce profilu a posuňte ji na místo upevnění. Pro střešní háky, adaptéry nebo trojúhelníky.
přírubová matice M10Maticepřírubová matice M10
Pro šroub v dolním kanálu.
ProdlouženíSpojky profilů – prodávají se samostatně

Technické údaje

Průřez40 × 40 mm
Délka100 mm
Tloušťka stěny1,2 mm
Štěrbina horního kanálu9 mm
Šířka komory horního kanálu13,5 mm
Štěrbina dolního kanálu10,8 mm
Šířka dolního kanálu17,5 mm
Slitinahliník 6060
Povrchová úpravačerně eloxovaný

Jmenovité rozměry podle katalogového listu.

Upozornění

Rozteč podpěr a únosnost určuje statický návrh konstrukce – s ohledem na zatížení sněhem a větrem a na konstrukci střechy.
