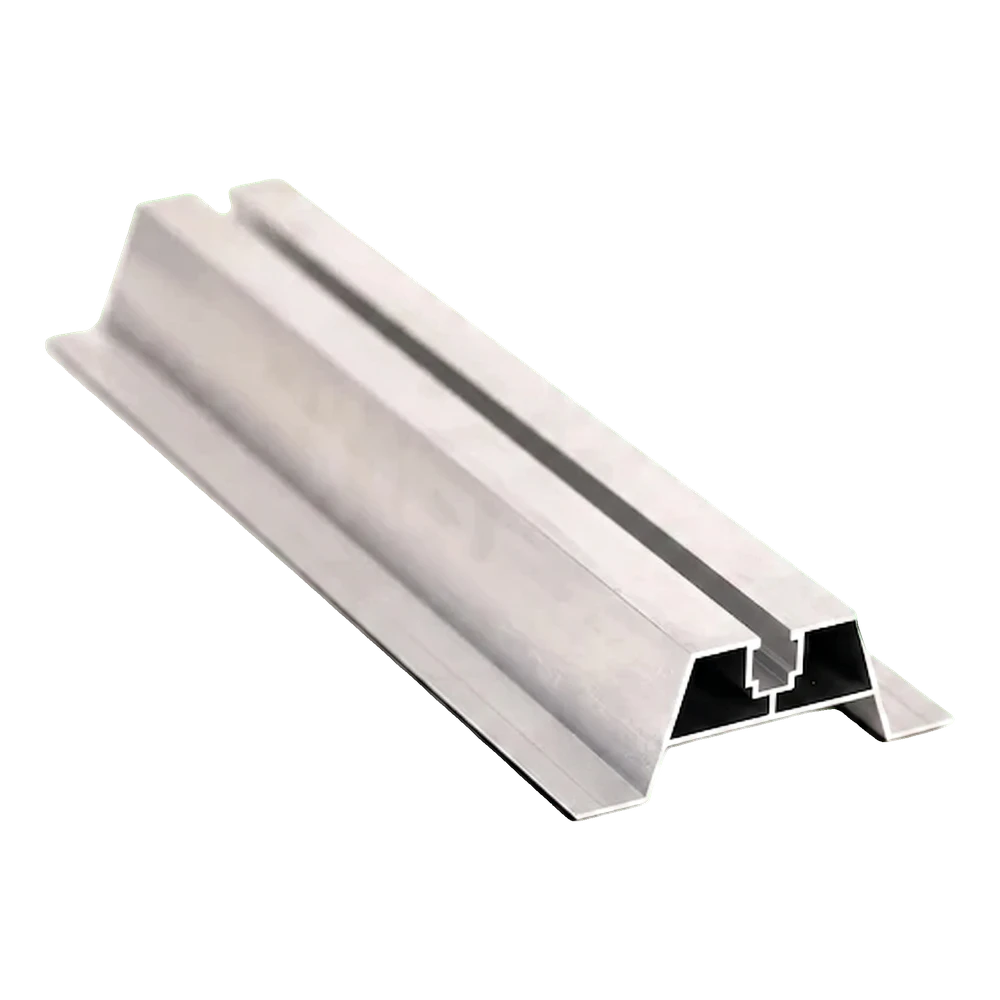

Trapézový můstek hliníkový H-40 s EPDM 400 mm pro střechy z trapézového plechu

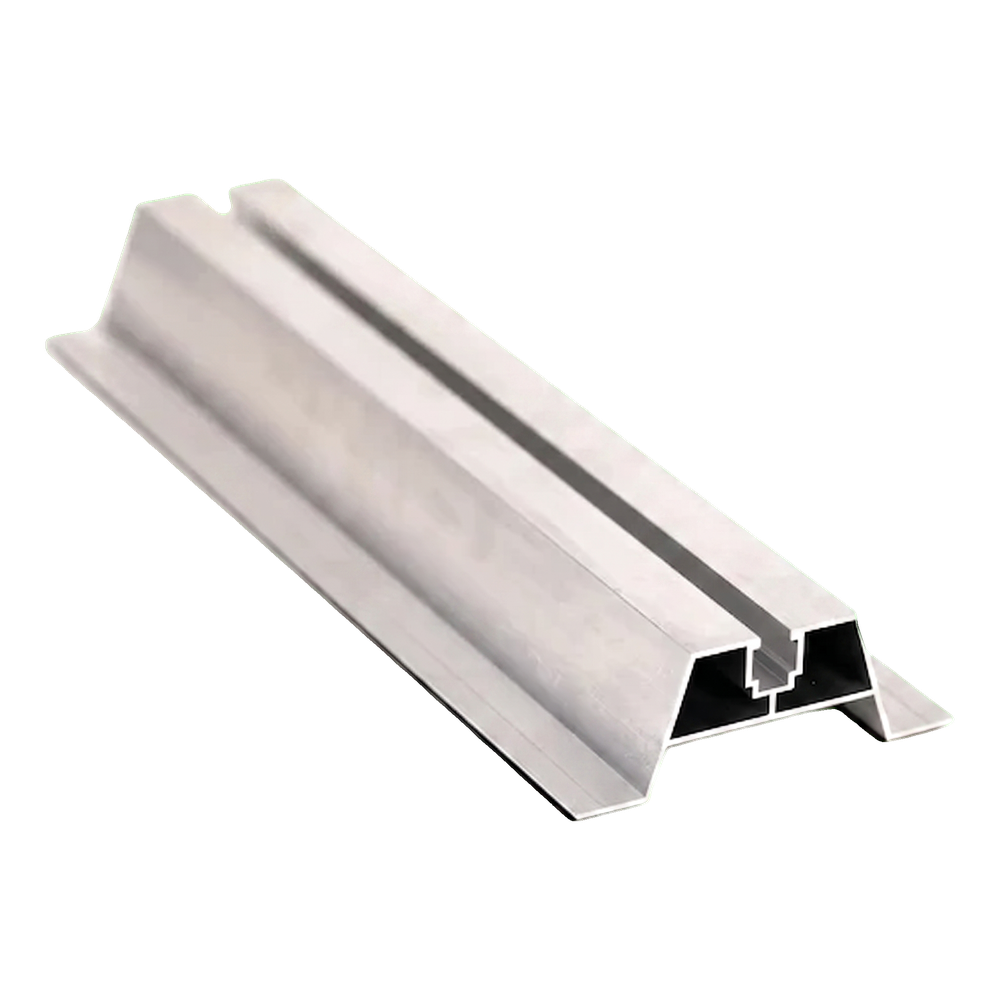

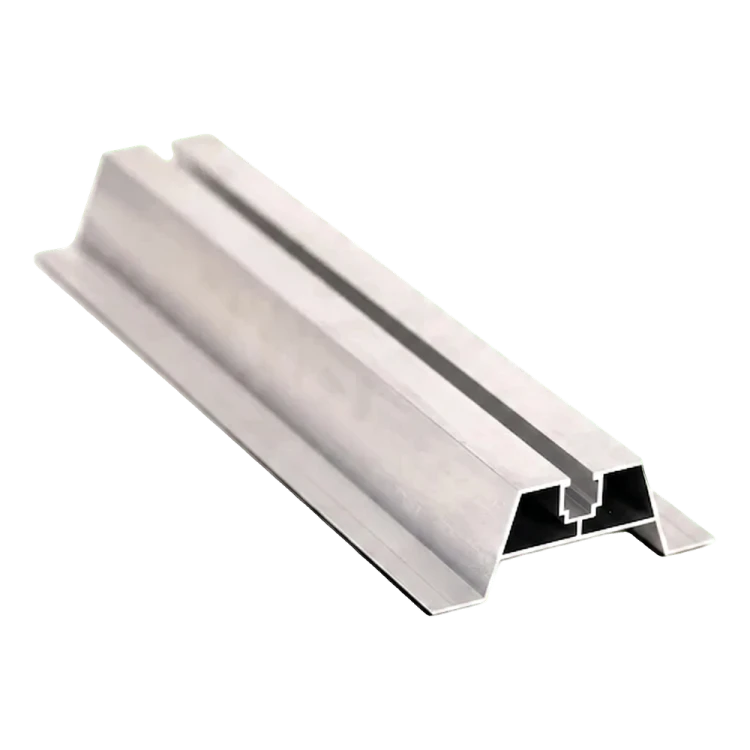

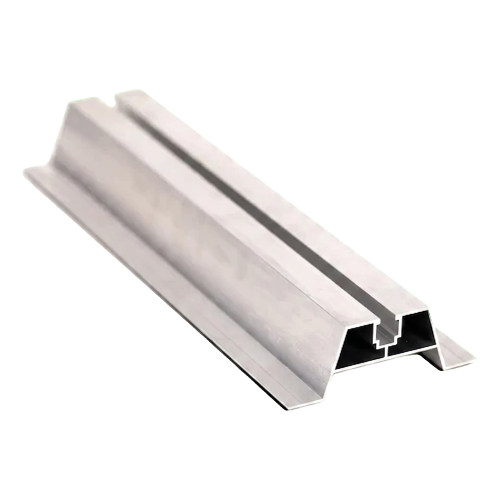

Trapézový můstek H-40 s těsněním EPDM je hliníkový montážní profil určený k přímému upevnění fotovoltaických panelů na střechách pokrytých trapézovým plechem. Odpovídající výška profilu zajišťuje volné proudění vzduchu pod moduly, což umožňuje přirozené chlazení panelů a jejich oddálení od přehřáté povrchové plochy střechy. Díky tomu instalace pracuje při nižší teplotě, což se projevuje vyšší účinností PV modulů. Můstek je vyroben ze slitiny hliníku 6060, která se vyznačuje vysokou odolností vůči korozi a povětrnostním vlivům, dobrou mechanickou pevností a možností eloxování. Horní montážní kanál umožňuje uchycení středních a koncových svorek pomocí šroubů s šestihrannou hlavou a čtvercových matic — bez nutnosti použití speciálního příslušenství. Otvory pro šrouby upevňující ke střeše se vytvářejí přímo při montáži, což umožňuje přizpůsobit rozteč konkrétnímu profilu plechu.
Klíčové výhody pro montážníka
- Profil zajišťuje odstup od střešní krytiny, umožňuje ventilaci pod panely a zlepšuje jejich výkon
- Hliník 6060 je odolný vůči korozi a povětrnostním vlivům — můstek si zachovává plnou pevnost po celou dobu životnosti bez nutnosti dodatečné údržby
- Montážní otvory vytvářené na místě umožňují přizpůsobit rozteč konkrétnímu trapézovému plechu
- Integrované těsnění EPDM chrání střešní krytinu v místě upevnění a zajišťuje těsnost spoje
- Kompatibilita se středními a koncovými svorkami — flexibilní výběr příslušenství pro každý projekt

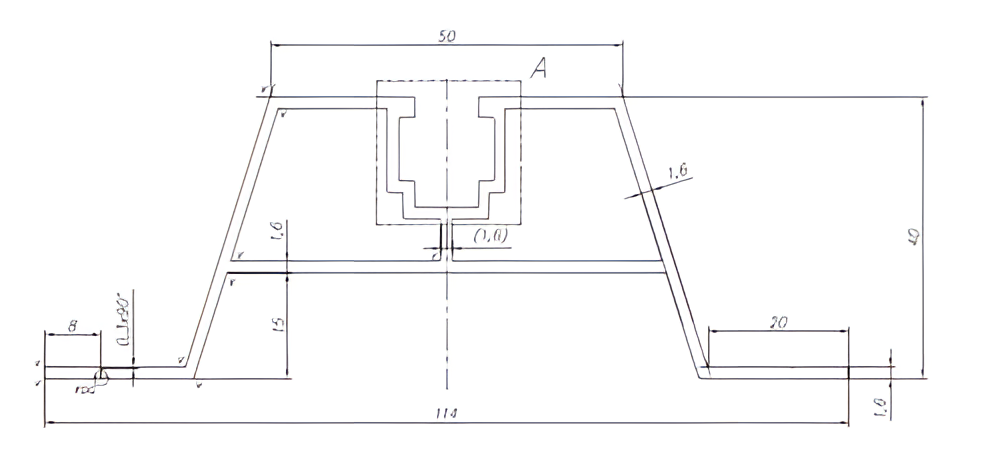

Průřez profilu byl navržen tak, aby stabilně dosedal na hřebeny trapézového plechu. Proporce stěn zajišťují odpovídající tuhost konstrukce při zachování nízké hmotnosti celého prvku. Široký horní montážní kanál pojme standardní šrouby se čtvercovými maticemi používané v systémech uchycení PV, což eliminuje potřebu nákupu speciálního příslušenství. Slitina hliníku 6060 je vhodná k eloxování, což dále zvyšuje trvanlivost a umožňuje estetické provedení povrchu profilu.

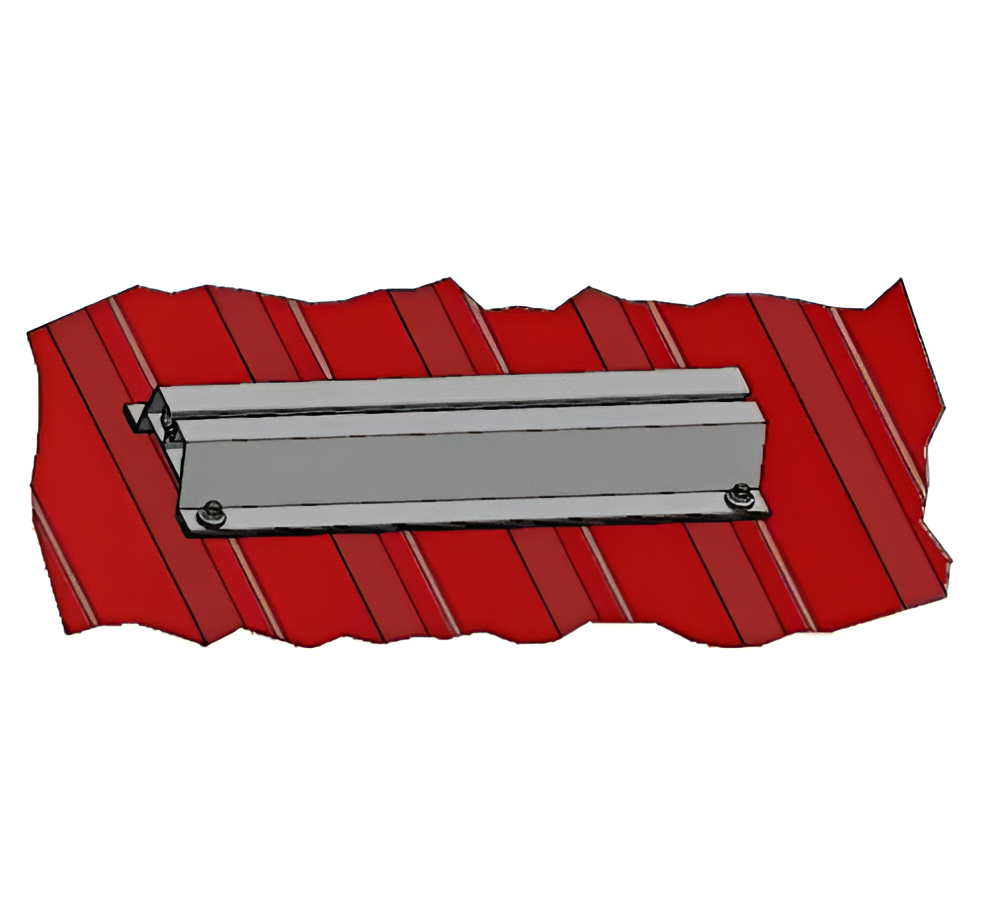

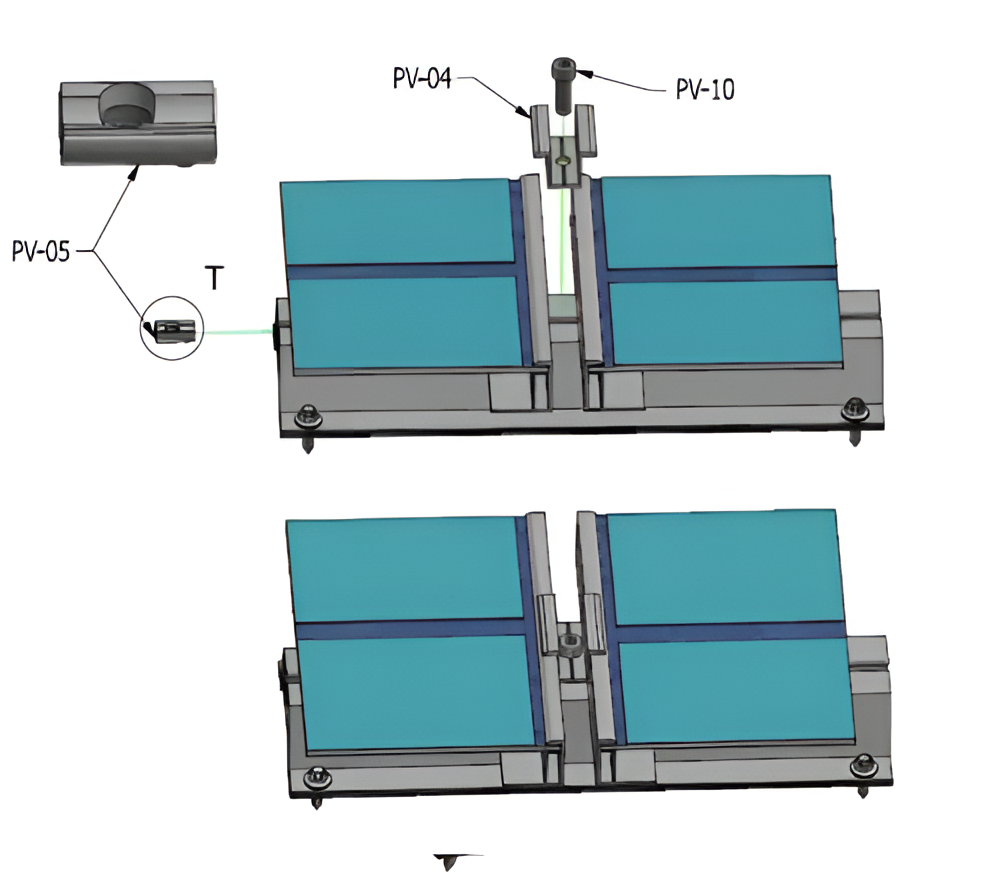

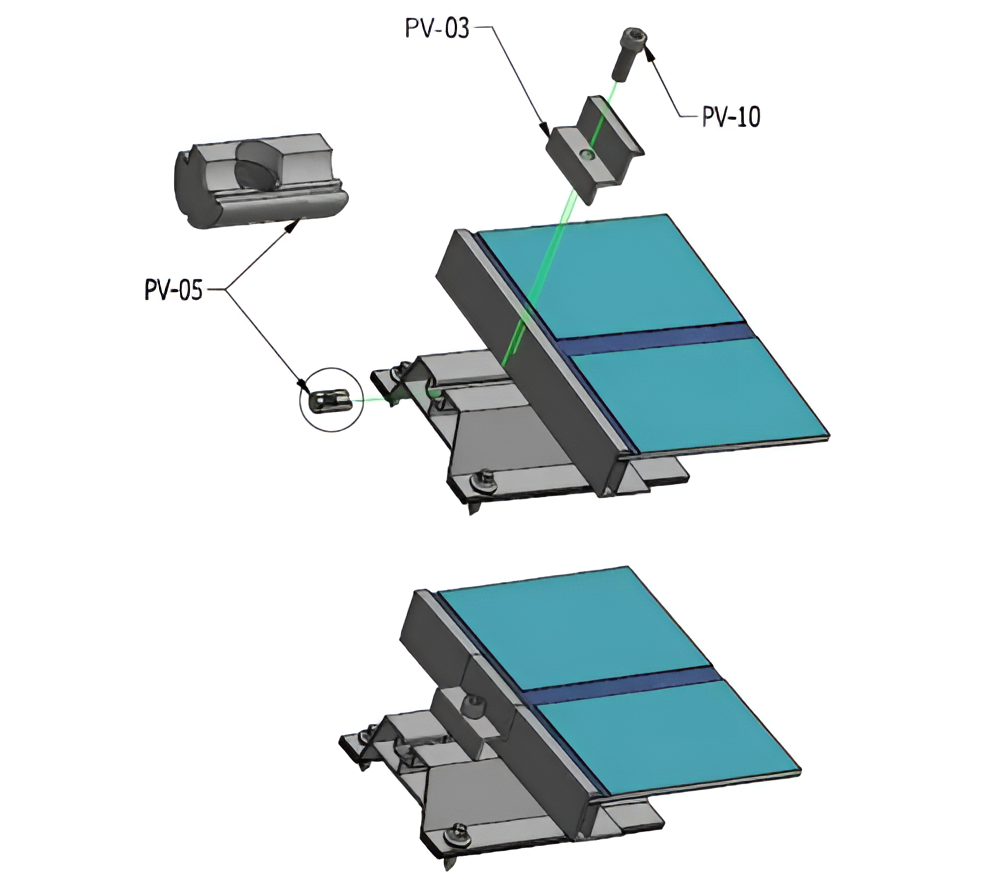

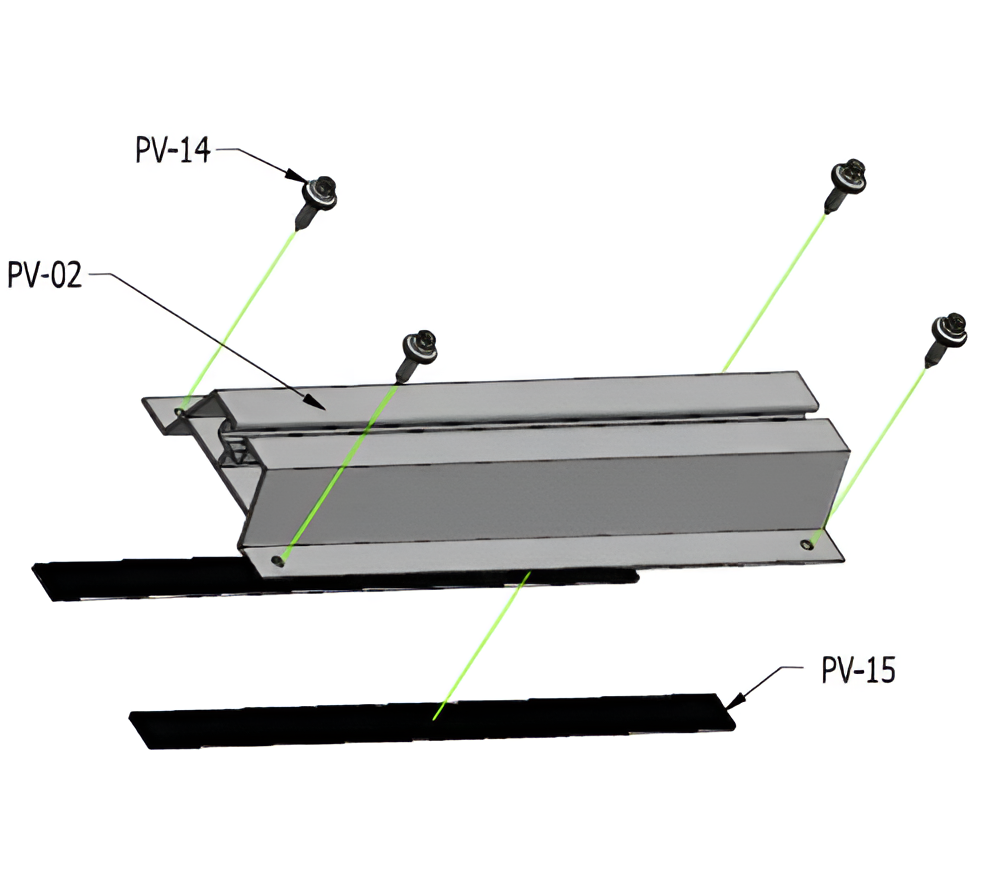

Montáž na střeše spočívá v přišroubování můstku přímo k hřebeni trapézového plechu pomocí samovrtných šroubů. Těsnění EPDM umístěné mezi profilem a plechem chrání místo upevnění před vnikáním vody. Po upevnění můstků na střeše se na horní montážní kanál nasazují střední nebo koncové svorky, které přidržují fotovoltaické moduly.
