Trapézový můstek hliníkový H-40 s EPDM 330 mm – uchycení FV k trapézovému plechu
produkt nedostupný
přidat do seznamu přání
4
Popis
Trapézový můstek hliníkový H-40 s EPDM 330 mm – uchycení FV k trapézovému plechu

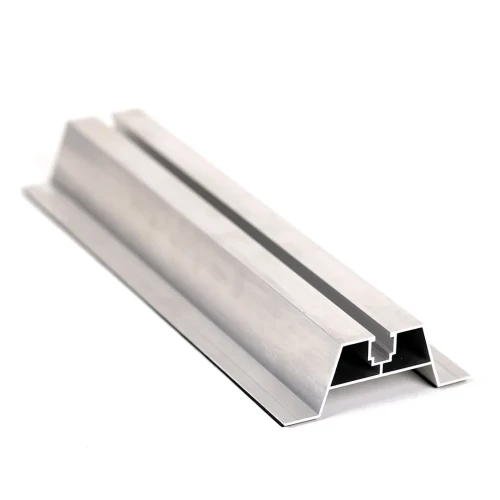

Trapézový můstek H-40 s těsněním EPDM je hliníkový můstkový profil určený pro přímé uchycení fotovoltaických modulů na střechách krytých trapézovým plechem. Vyroben ze slitiny hliník 6060, profil kombinuje vysokou odolnost proti korozi s dobrou mechanickou pevností, což se projevuje na trvanlivosti instalace po celou dobu jejího provozu. Profil je osazen na vrcholu vlny trapézového plechu a jeho výška zajišťuje volné proudění vzduchu pod panelem — přirozené chlazení modulů zlepšuje jejich výkon a odděluje panel od zahřáté povrchové plochy střechy. Horní montážní kanál umožňuje uchycení středových i koncových svorek pomocí šroubů s vnitřním šestihranem a čtyřhranných matic, což dává montážní četě flexibilitu při umísťování modulů.
Klíčové výhody pro instalatéra
- Těsnění EPDM v sadě — těsné přilnutí k plechu bez nutnosti dalších těsnicích materiálů
- Montážní otvory se vrtají přímo na místě — volné přizpůsobení rozteče šroubů rozteči vln konkrétního trapézového plechu, bez nutnosti objednávat varianty pro různé střešní profily
- Hliník 6060 odolný proti korozi a povětrnostním vlivům
- Profil je vhodný k eloxování, což zajišťuje dodatečnou ochranu povrchu
- Výška profilu zaručuje přirozené větrání modulů a jejich oddělení od horké povrchové plochy střechy
Montáž na střeše z trapézového plechu

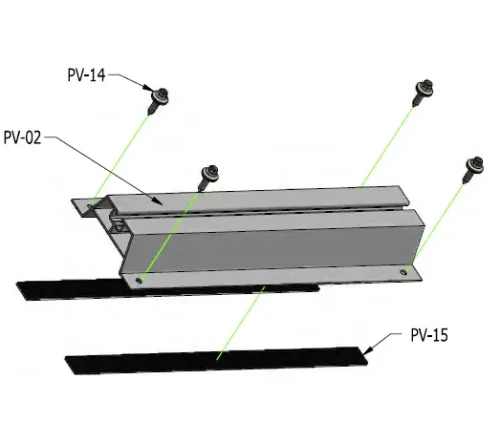

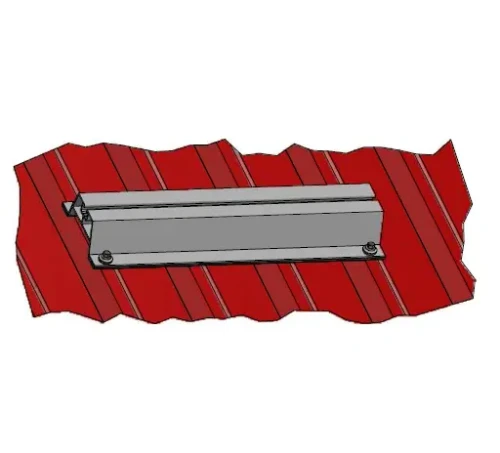

Trapézový můstek se osazuje přímo na vrchol vlny trapézového plechu. Těsnění EPDM zajišťuje těsné přilnutí profilu k podkladu a chrání plech před poškozením v místě uchycení. Otvory pro šrouby upevňující profil ke konstrukci střechy se vrtají přímo na stavbě — díky tomu instalatér přizpůsobí rozteč konkrétnímu profilu plechu. Fotovoltaické panely se uchycují k hornímu kanálu můstku pomocí středových nebo koncových svorek.
Kompatibilita se systémem svorek

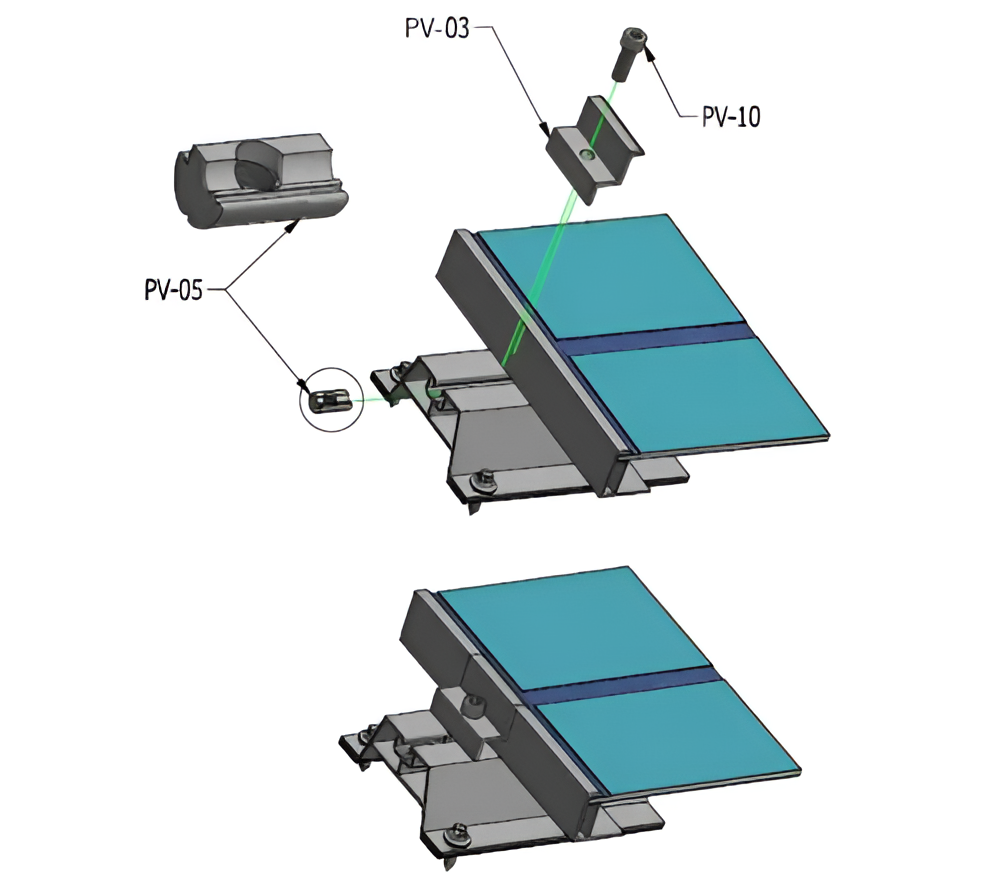

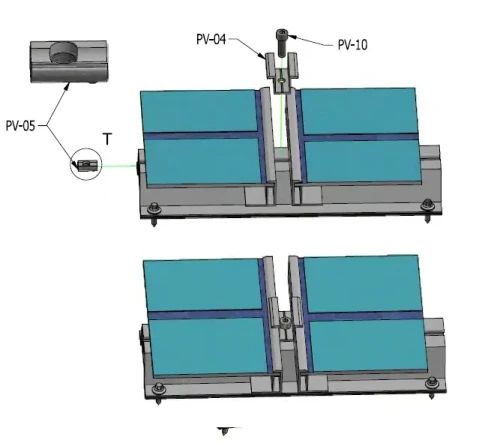

Profil spolupracuje se širokou nabídkou montážního příslušenství. Středové a koncové svorky se osazují do horního kanálu profilu a čtyřhranné matice s šestihrannou hlavou je zajišťují v požadované poloze. Následující schémata znázorňují příklady konfigurací s využitím koncových a středových svorek.

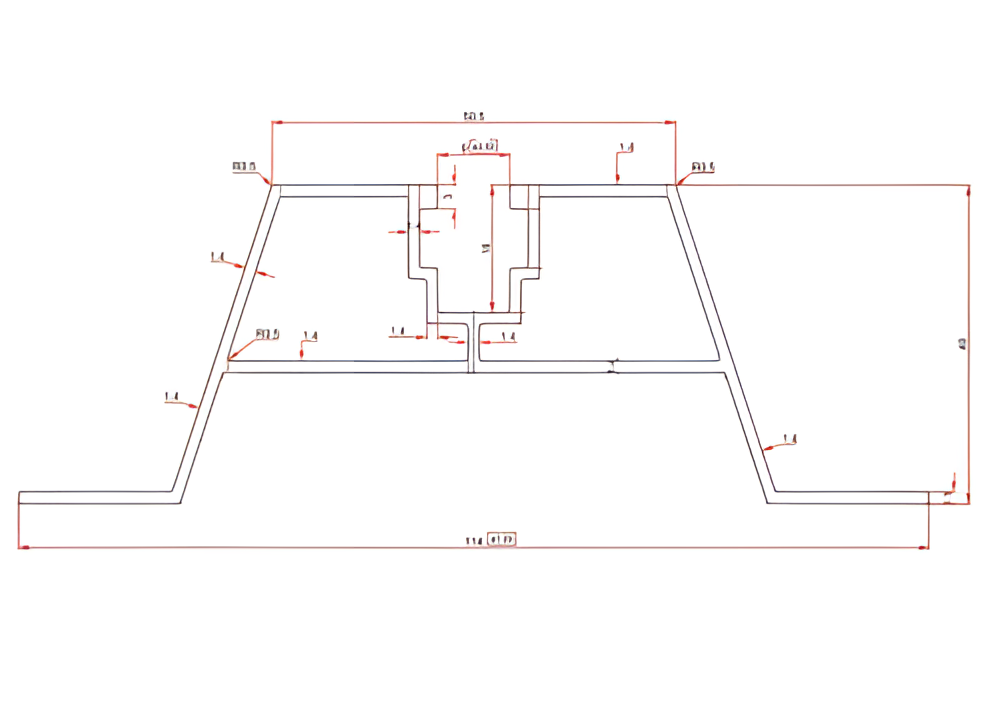

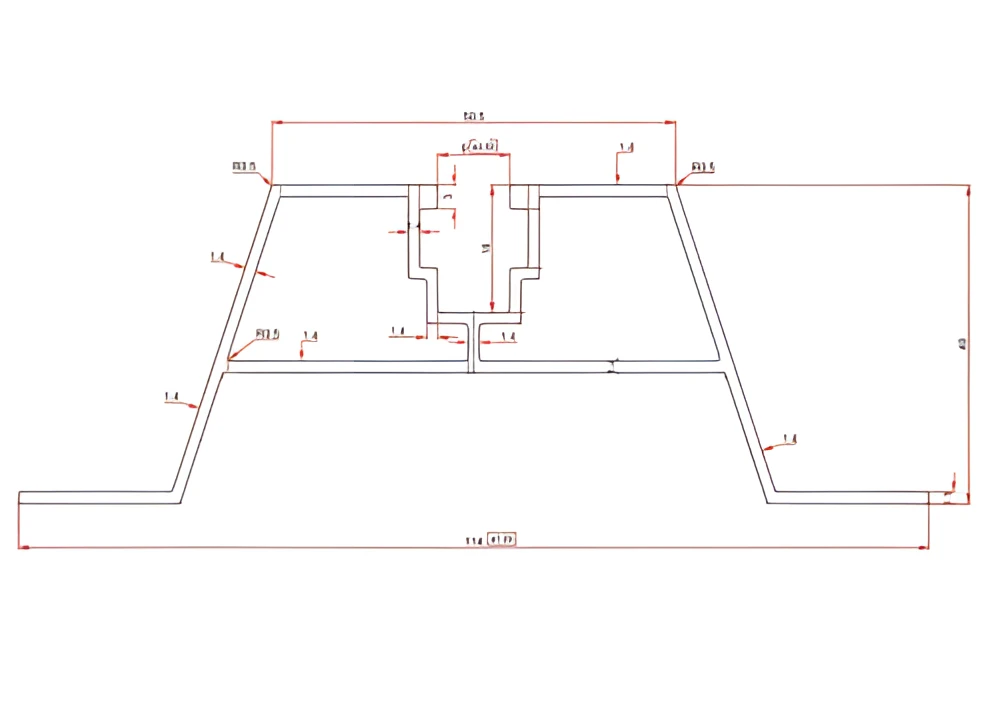

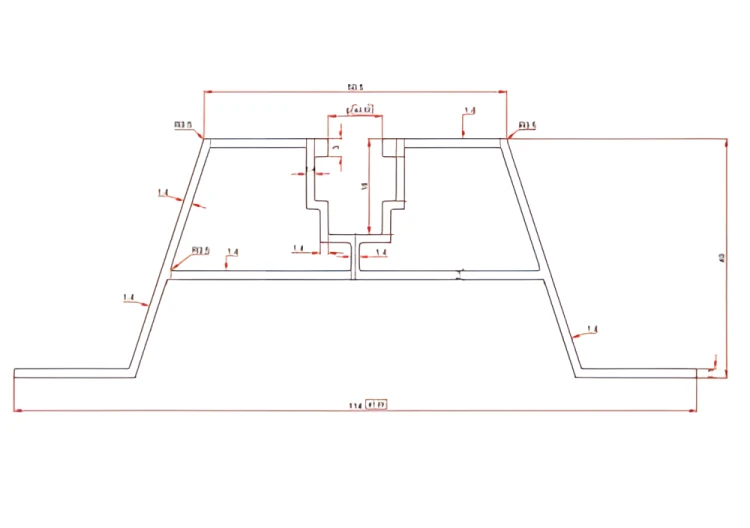

Konstrukce profilu je založena na symetrickém trapézovém průřezu s centrálním montážním kanálem nahoře. Velká styčná plocha s plechem zajišťuje stabilitu a jednotná tloušťka stěn zaručuje odpovídající tuhost při zachování nízké hmotnosti. Rovnoměrné rozložení zatížení umožňuje uchycení svorek v libovolném bodě podél kanálu.
