Dobrý den, milovníci solární energie! Dnes na blogu Altamira představujeme důležitou součást fotovoltaických instalací – uzemňovací podložku, známou také jako kontaktní destička nebo zemnicí podložka. Zjistěte, proč se vyplatí používat tento nenápadný, ale zásadní montážní prvek a z jakých variant můžete vybírat.
Uzemňovací podložka – co to je a k čemu slouží?
Uzemňovací podložka je montážní prvek fotovoltaické instalace, který zajišťuje vyrovnání potenciálů mezi rámy fotovoltaických modulů a montážní konstrukcí. Zajišťuje galvanickou spojitost spojů mezi rámy modulů a profily, což je nezbytné pro životnost a bezpečnost celého systému.

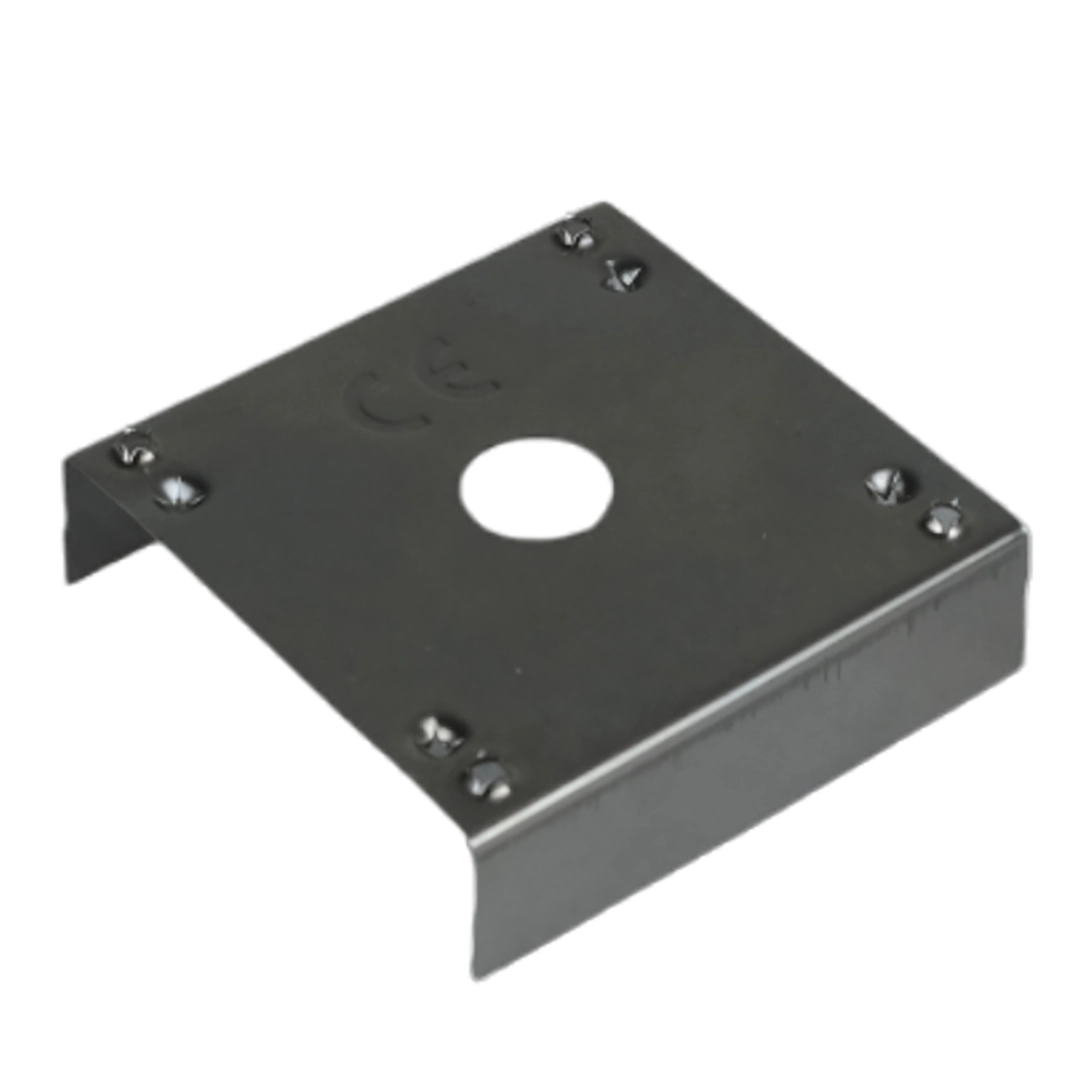

Zemnicí podložka – kontaktní destička PV z nerezové oceli, 40×40 mm.
Ostré výstupky – malé, ale významné
Uzemňovací podložka má na svém povrchu ostré výstupky, které jsou pro její funkci klíčové. Rámy FV modulů a montážní profily jsou vyrobeny z hliníku pokrytého eloxovanou vrstvou, která působí jako izolant a nevede elektrický proud. Při utažení svorky výstupky tuto vrstvu prorazí a dosáhnou na vodivý hliník pod ní, čímž vytvoří pevné a trvanlivé elektrické spojení.
Uzemňovací podložka se vkládá pod modul nebo pod koncovou svorku – na videu níže vidíte, jak se to provádí při montáži.
Osvědčený postup: používejte uzemňovací podložku (nebo svorku s uzemňovacím kolíkem) u každého eloxovaného – včetně černého – rámu modulu a profilu. Bez ní může eloxovaná vrstva způsobit, že rám zůstane bez spolehlivého elektrického spojení s konstrukcí.
Nerezová ocel – záruka trvanlivosti
Uzemňovací podložky nabízené v našem obchodě jsou vyrobeny z nerezové oceli A2 (1.4301, jakost 304), která zajišťuje odolnost proti korozi a spolehlivou funkci po mnoho let ve venkovním prostředí. Klasická čtvercová kontaktní destička má rozměry 40×40 mm, tloušťku 0,2 mm, montážní otvor Ø9 mm a 8 kuželových hrotů – univerzální velikost vhodná pro většinu fotovoltaických systémů.

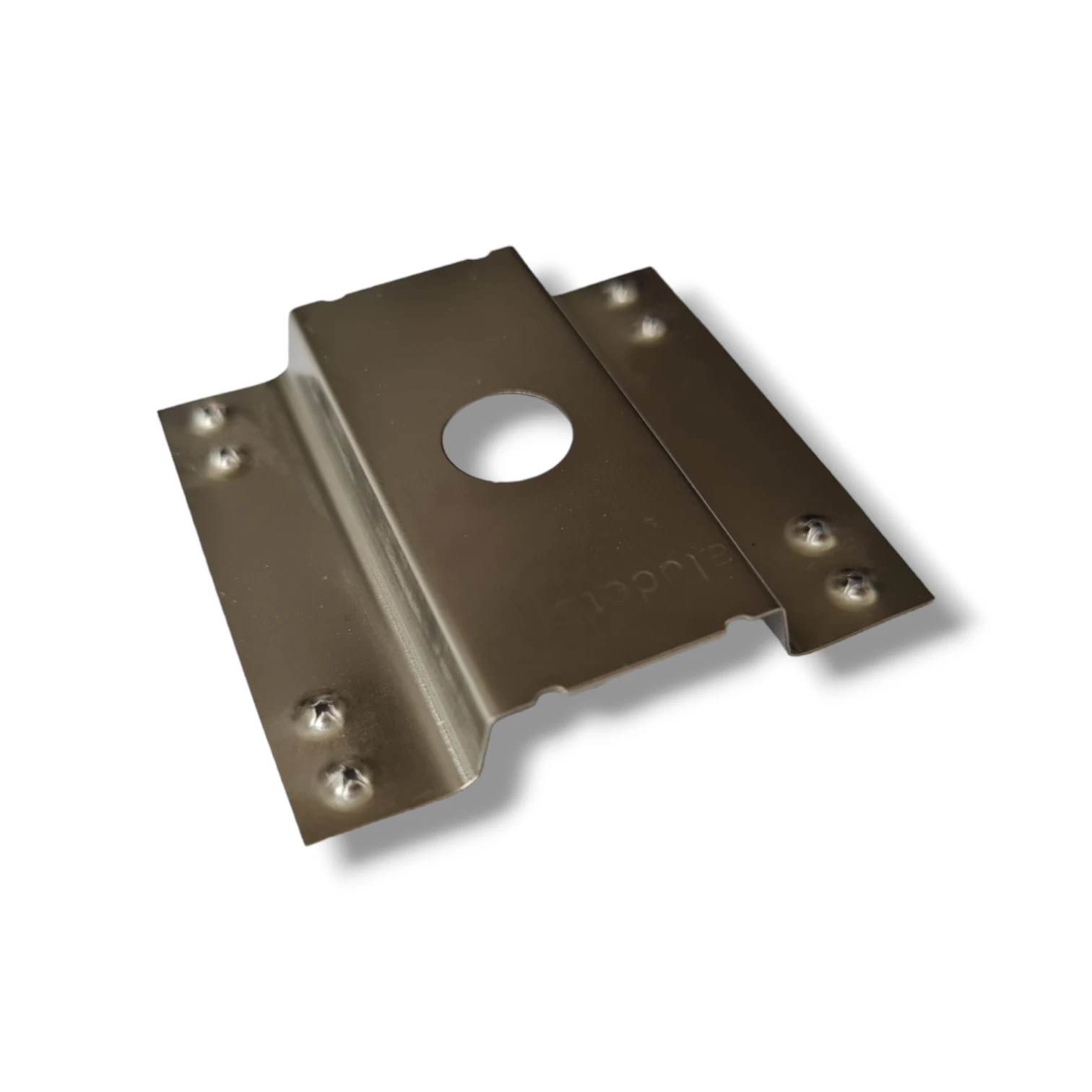

Uzemňovací destička typu Ω z nerezové oceli A2.
Jakou uzemňovací podložku zvolit?
Naše nabídka nyní zahrnuje čtyři varianty uzemňovacích podložek, všechny z nerezové oceli A2:
- Zemnicí podložka – kontaktní destička PV 40×40 mm – čtvercová destička, tloušťka 0,2 mm, otvor Ø9 mm, 8 kuželových hrotů.
- Uzemňovací destička typu Ω – 40×42×6 mm, otvor 8 mm; zuby prorážejí eloxovanou vrstvu rámu modulu, upevňuje se šroubem k rámům modulů a montážním lištám.
- Kruhová plná uzemňovací podložka Ø35 mm – středový otvor 8 mm, ostré zuby po obvodu.
- Kruhová zemnicí podložka s výřezem Ø44 mm – základna 0,3 mm (1,3 mm s hroty), středový otvor Ø8,2 mm.
Najdete je v kategoriích Ekvipotenciální pospojování a Zemnicí elektrody.
Svorky s uzemňovacím kolíkem – samostatná podložka není potřeba
Pokud dáváte přednost menšímu počtu dílů na střeše, zvolte svorky s integrovaným uzemňovacím kolíkem. Upevní modul a zároveň zajistí vyrovnání potenciálů, bez dalších podložek:
- Středová svorka H25 L50 – surová, s uzemňovacím kolíkem – dva uzemňovací kolíky, pro moduly s rámem od 30 mm.
- Středová svorka H8 L50 – nízký profil, surová, s uzemňovacím kolíkem – dva uzemňovací kolíky, pro moduly s rámem od 30 mm.
- Středová svorka H25 L50 s uzemňovacím kolíkem a její černá eloxovaná verze.
- Koncová svorka H30 L50 – surová, s uzemňovacím kolíkem – pro moduly s rámem 30 mm.
- Koncová svorka H35 L50 – surová, s uzemňovacím kolíkem.
- Koncová svorka H40 L50 – surová, s uzemňovacím kolíkem – pro moduly s rámem 40 mm.
Kompletní nabídku svorek najdete v kategorii Svorky.
Dokončení ekvipotenciálního pospojování
Uzemňovací podložky a kolíky spojují moduly s konstrukcí. Pro připojení samotné konstrukce k uzemňovací soustavě můžete použít uzemňovací svorku pro kabely do 16 mm² – kompatibilní se všemi typy montážních lišt pro FV – s prorážecí podložkou, která zajišťuje trvalé spojení s lištou, spolu s žlutozeleným uzemňovacím vodičem LgY 16 mm². Zemnicí tyče, například skládací zemnicí tyč Ø16×1500 mm, a příslušenství pro jejich zatloukání jsou k dispozici v kategorii Hromosvody.
Shrnutí
Uzemňovací podložka je malá, ale důležitá součást každé fotovoltaické instalace:
- Zajišťuje vyrovnání potenciálů mezi rámy modulů a montážní konstrukcí.
- Její ostré výstupky prorážejí izolační eloxovanou vrstvu hliníkových rámů a profilů.
- Nerezová ocel A2 zaručuje odolnost proti korozi po mnoho let.
- Můžete zvolit čtvercovou, Ω nebo kruhovou podložku – nebo svorku s integrovaným uzemňovacím kolíkem.
- Uzemňovací svorky, kabely a zemnicí tyče umožňují dokončit pospojování celé konstrukce.
