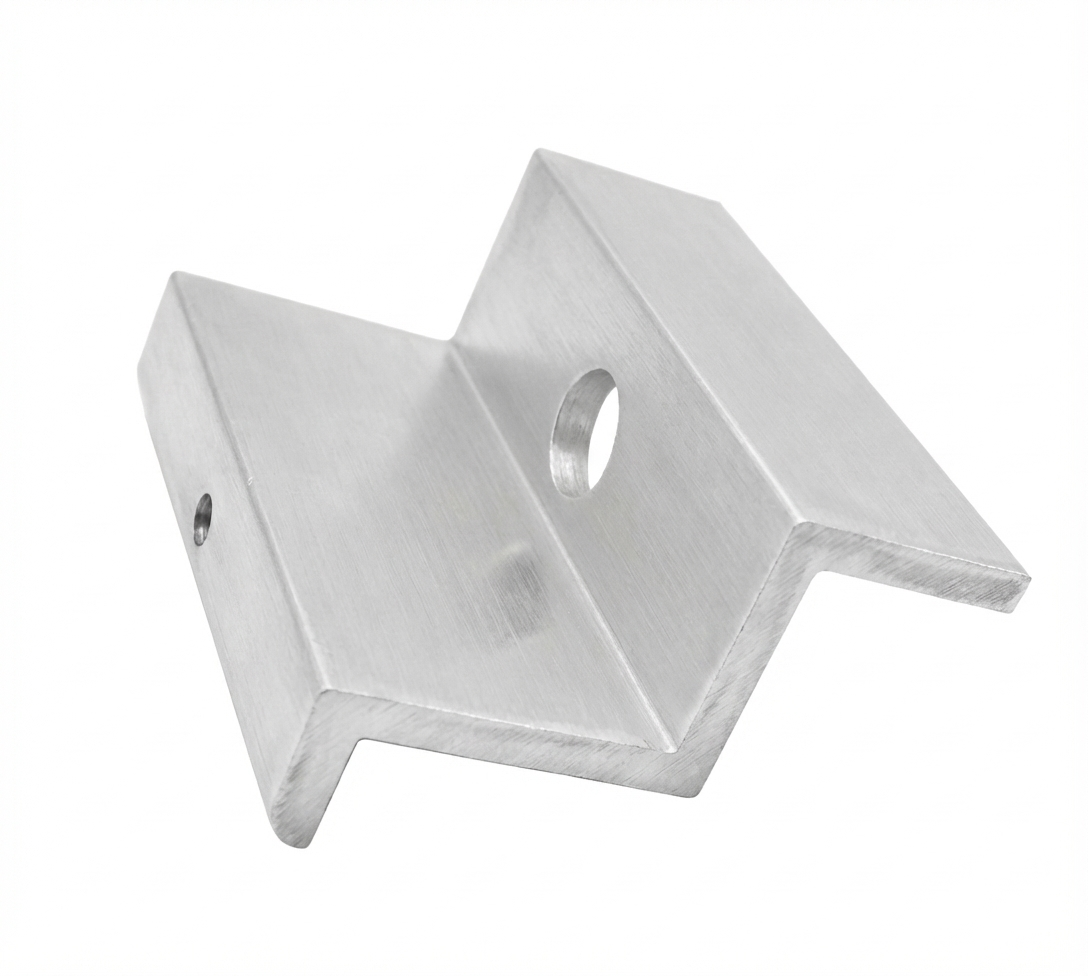

Koncová svorka H35 L50 - surová se zemnicím pinem
Zanechte zpětnou vazbu k produktu
Koncová přítlačná svorka H35 s uzemňovacím pinem pro fotovoltaické moduly. Vyrobena z hliníku 6063-T66, zajišťuje vyrovnání potenciálů mezi panelem a konstrukcí. Průměr otvoru M8, povrch surový.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: PV-03-38
Vlastnosti produktu
[PIM] Klemy #34
- Typ svorky Krajová
- Tloušťka panelu [mm] 35
- Barva Stříbrná
- Zemnící kolík Ano
- Příslušenství Bez příslušenství
Popis

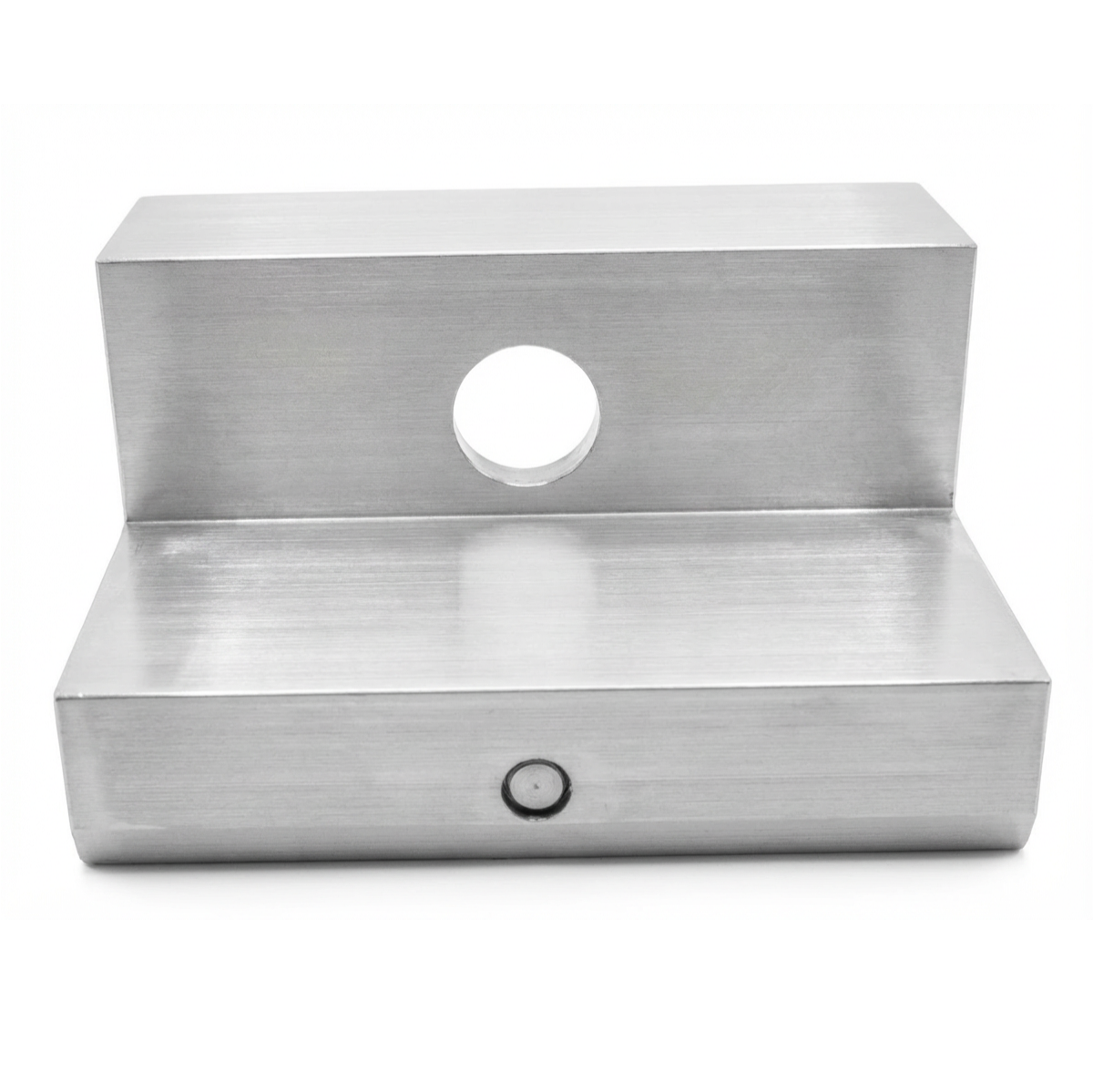

Koncová upínací svorka H35 L50 - surová s uzemňovacím pinem
Koncová upínací svorka H35 s uzemňovacím pinem je profesionální montážní prvek určený k upevnění fotovoltaických modulů s výškou rámu 35 mm. Vyrobená z vysoce kvalitní hliníkové slitiny 6063-T66 zajišťuje trvalé a bezpečné upevnění solárních panelů na nosné konstrukci. Povrch prvku zůstává surový, bez dodatečných ochranných vrstev, což umožňuje přesné a spolehlivé vyrovnání potenciálů mezi prvky instalace.

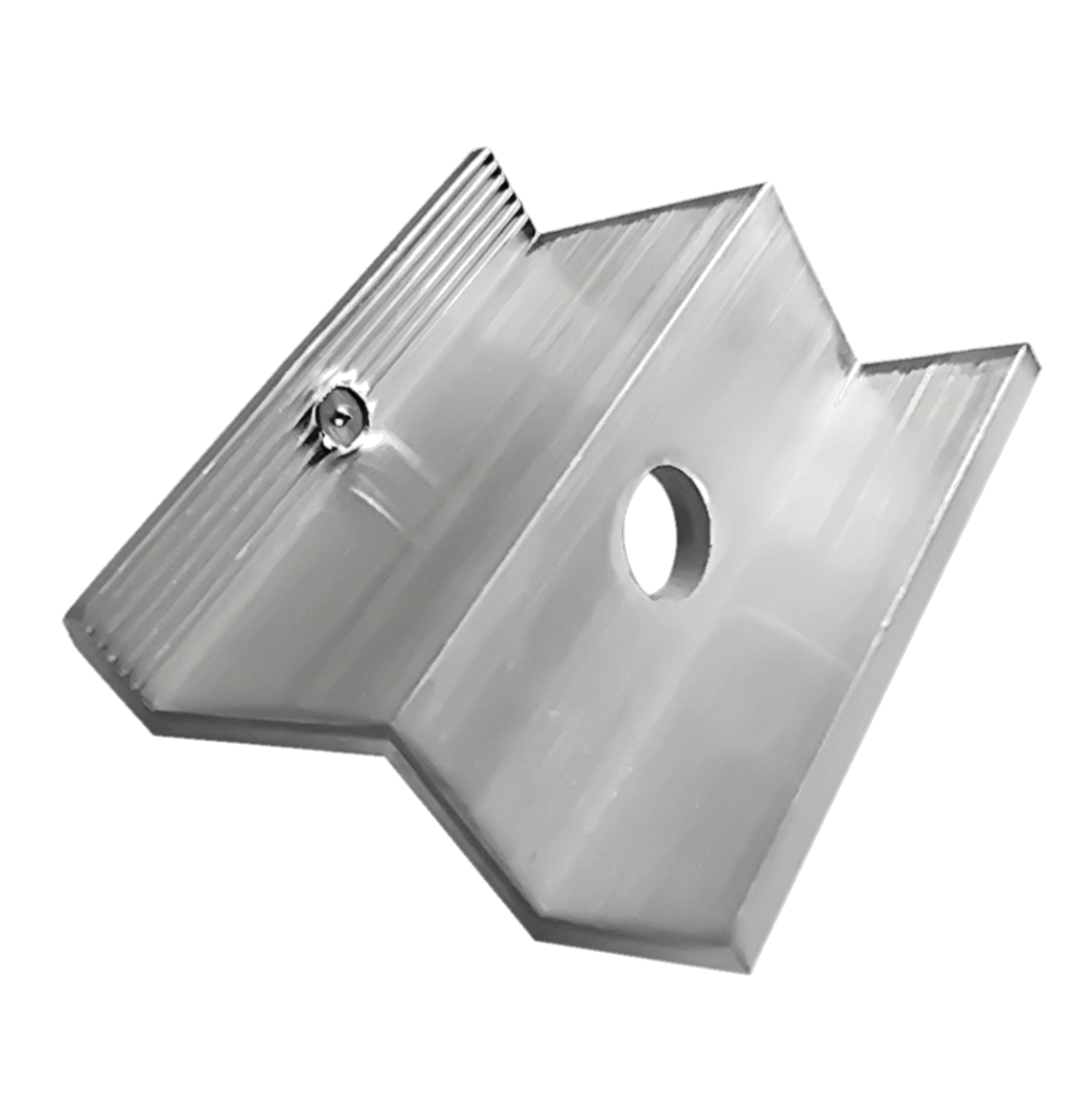

Výrazným rysem této svorky je integrovaný uzemňovací pin, který umožňuje rychlé a účinné vyrovnání potenciálů mezi fotovoltaickým modulem a nosnou konstrukcí. Při dotahování pin proráží eloxovanou vrstvu rámu a zajišťuje kontinuitu spojení. Toto řešení nejen usnadňuje montáž – eliminuje nutnost používat dodatečné uzemňovací podložky – ale také výrazně zkracuje čas instalace a nabízí vysokou úroveň bezpečnosti a efektivity celého systému.
Toto inovativní řešení podporuje instalace hromosvodné a přepěťové ochrany, zvláště užitečné ve fotovoltaických systémech. Koncová svorka s uzemňovacím pinem je ideální pro panely montované jednotlivě nebo na krajních pozicích v řadě.

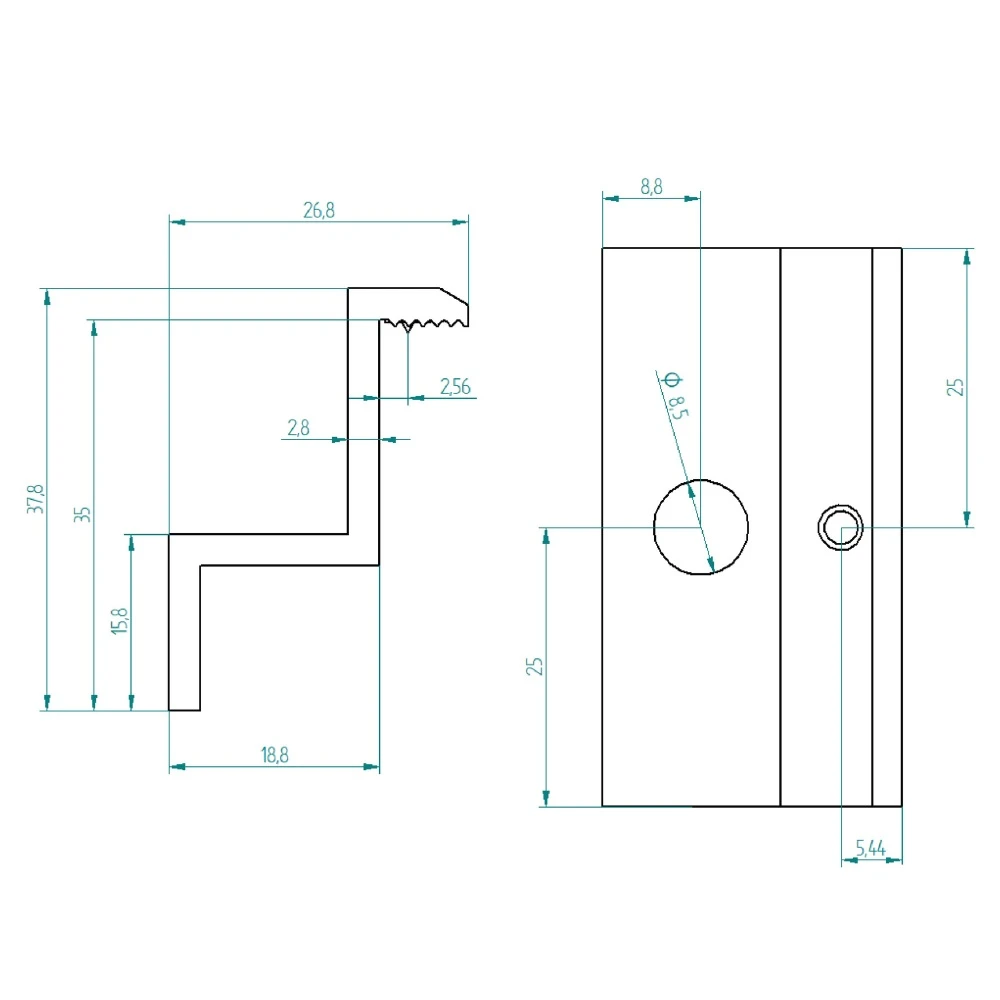

Technické údaje
- Výška rámu modulu: 35 mm
- Celková výška: 37,8 mm
- Průměr montážního otvoru: 8,5 mm (M8)
- Materiál: hliník 6063-T66
- Povrchová úprava: surový
- Doporučený utahovací moment: hodnota závislá na dokumentaci výrobce PV modulu
- Používané šrouby: M8
Použití Koncová upínací svorka je důležitým upevňovacím prvkem v instalacích solárních modulů – slouží k upevnění krajních panelů v řadě k hliníkovému profilu. Produkt je určen pro montáž solárních modulů na plochých a šikmých střechách. Používejte koncovou svorku k upevnění panelů na začátku a konci každé řady. Mezi sousedními panely v řadě je nutné používat střední svorky.
Kompatibilita
- Hliníkové profily přizpůsobené pro šestihranné šrouby
- Hliníkové profily pro šrouby typu T
- Trapézové profily pro střechy z trapézového plechu
Výhody
- Vysoce kvalitní materiál – vyrobena z hliníku 6063-T66, vyznačuje se vysokou odolností vůči povětrnostním podmínkám
- Trvanlivost – vysoká kvalita provedení garantuje trvalé upevnění konstrukce fotovoltaických panelů
- Odolnost proti korozi – odolná vůči vnějším vlivům a korozi
- Mechanická pevnost – odolná vůči nárazům a mechanickému poškození
- Vestavěné uzemnění – uzemňovací pin eliminuje potřebu používat uzemňovací podložky, což zkracuje čas a zvyšuje pohodlí montáže
- Vyrovnání potenciálů – zajišťuje kontinuitu elektrického kontaktu mezi modulem a nosnou konstrukcí
- Ideální pro jednotlivé panely – vynikající řešení pro moduly montované jednotlivě nebo na krajních pozicích v řadě
Pokyny k montáži
- Namontujte svorku na montážní lištu pomocí posuvného vložení a šroubu M8
- Umístěte krajní fotovoltaický panel do oblasti svorky a ujistěte se, že uzemňovací pin má kontakt s rámem modulu
- Dotáhněte šroub podle doporučení výrobce PV modulu
- Na každou řadu panelů je potřeba minimálně čtyři koncové svorky – dvě na začátku, dvě na konci řady panelů
- Nepoužívejte eloxované nebo lakované koncové svorky s pinem. V takovém případě použijte koncovou svorku bez pinu a speciální kontaktní plíšek montovaný mezi rám panelu a hliníkový profil
Obsah balení Koncová upínací svorka H35 s uzemňovacím pinem. Pozor: šrouby, matice a posuvná vložení je nutné zakoupit samostatně.
