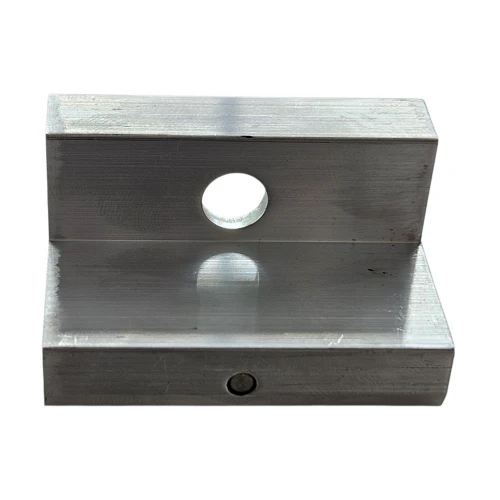

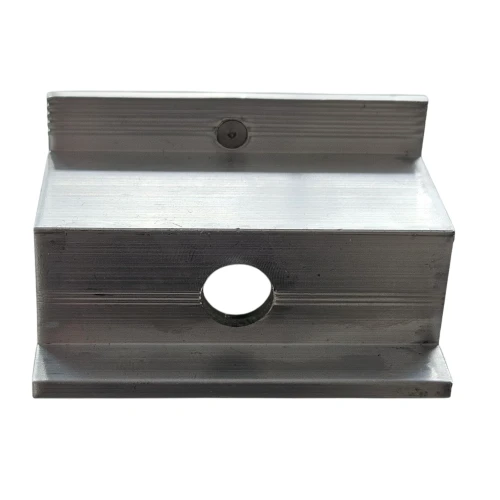

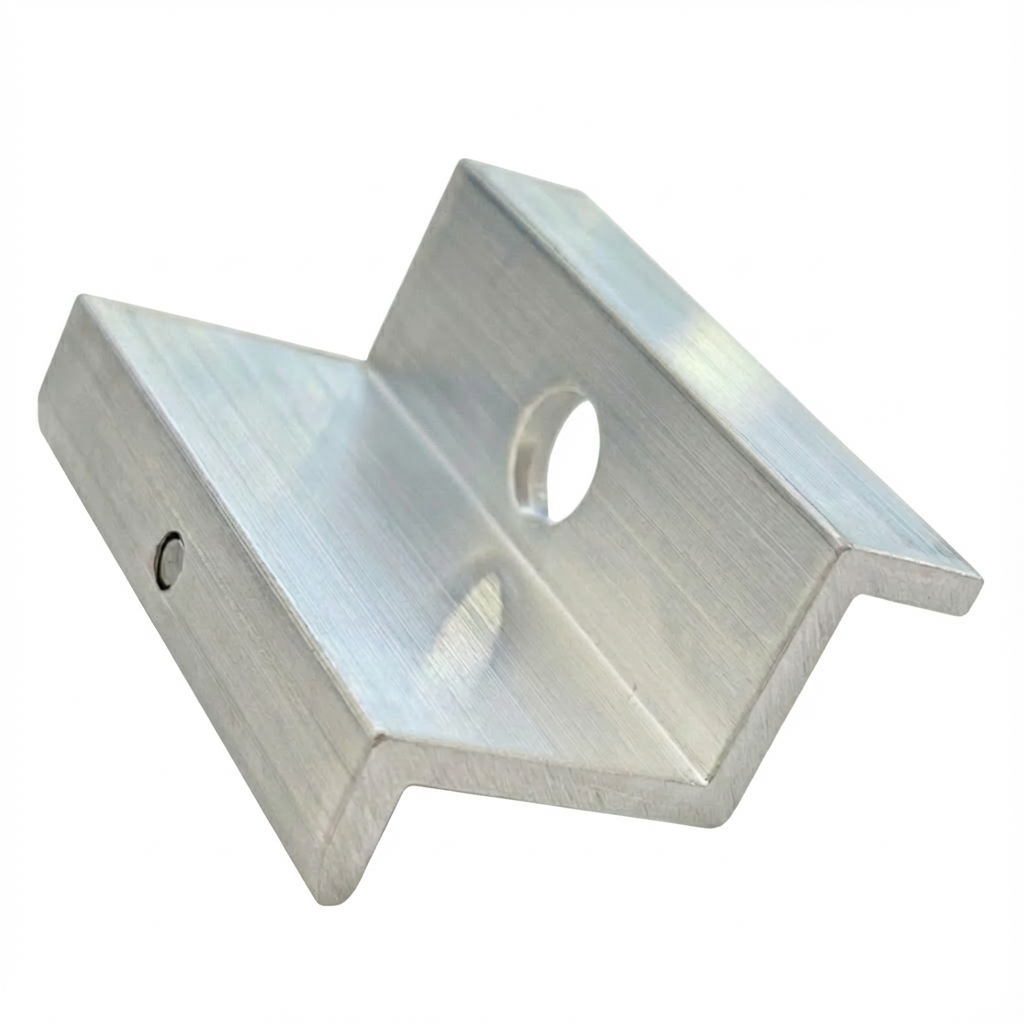

Koncová svorka H30 L50 - surová se zemnicím pinem
produkt nedostupný
přidat do seznamu přání
Popis
Koncová přížímací svorka H30 s uzemňovacím pinem
Koncová přižímací svorka H30 s uzemňovacím pinem je profesionální montážní prvek určený pro upevnění fotovoltaických modulů s výškou rámu 30 mm. Vyrobená z vysoce kvalitní hliníkové slitiny 6063-T66 zajišťuje trvalé a bezpečné upevnění solárních panelů na nosné konstrukci. Povrch prvku zůstává surový, bez dodatečných ochranných vrstev, což umožňuje přesné a spolehlivé vyrovnání potenciálů mezi prvky instalace.
Výrazným rysem této svorky je integrovaný uzemňovací pin, který umožňuje rychlé a účinné vyrovnání potenciálů mezi fotovoltaickým modulem a nosnou konstrukcí. Při dotahování pin proráží anodizovanou vrstvu rámu a zajišťuje kontinuitu spojení. Toto řešení nejen usnadňuje montáž – eliminuje nutnost použití dodatečných uzemňovacích podložek – ale také výrazně zkracuje dobu instalace a nabízí vysokou úroveň bezpečnosti a efektivity celého systému.
Toto inovativní řešení podporuje instalace hromosvodné a přepěťové ochrany, obzvláště užitečné ve fotovoltaických systémech. Koncová svorka s uzemňovacím pinem je ideální pro panely montované jednotlivě nebo na krajních pozicích v řadě.
Technické údaje

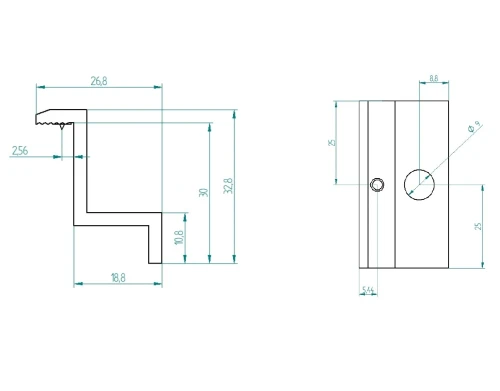

- Výška rámu modulu: 30 mm
- Celková výška: 32,8 mm
- Průměr montážního otvoru: 9 mm (M8)
- Materiál: hliník EN AW 6060
- Povrchová úprava: surový
- Doporučený utahovací moment: hodnota závislá na dokumentaci výrobce PV modulu
- Používané šrouby: M8
Použití Koncová přižímací svorka je důležitým upevňovacím prvkem v instalacích solárních modulů – slouží k upevnění krajních panelů v řadě k hliníkovému profilu. Produkt je určen pro montáž solárních modulů na plochých a šikmých střechách. Používejte koncovou svorku pro upevnění panelů na začátku a konci každé řady. Mezi sousedními panely v řadě je nutné používat střední svorky.
Kompatibilita
- Hliníkové profily přizpůsobené pro šestihranné šrouby
- Hliníkové profily pro šrouby typu T
- Trapézové profily pro střechy z trapézového plechu
Výhody
- Vysoce kvalitní materiál – vyrobena z hliníku EN AW 6060, vyznačuje se vysokou odolností vůči povětrnostním podmínkám.
- Trvanlivost – vysoká kvalita zpracování zaručuje trvalé upevnění konstrukce fotovoltaických panelů.
- Odolnost proti korozi – odolná vůči působení vnějších faktorů a korozi.
- Mechanická pevnost – odolná vůči nárazům a mechanickému poškození.
- Vestavěné uzemnění – uzemňovací pin eliminuje potřebu použití uzemňovacích podložek, což zkracuje čas a zvyšuje pohodlí montáže.
- Vyrovnání potenciálů – zajišťuje kontinuitu elektrického kontaktu mezi modulem a nosnou konstrukcí.
- Ideální pro jednotlivé panely – vynikající řešení pro moduly montované jednotlivě nebo na krajních pozicích v řadě.
Montážní pokyny
- Namontujte svorku na montážní lištu pomocí posuvné matice a šroubu M8.
- Umístěte krajní fotovoltaický panel do oblasti svorky a ujistěte se, že uzemňovací pin má kontakt s rámem modulu.
- Dotáhněte šroub podle doporučení výrobce PV modulu.
- Na každou řadu panelů je potřeba minimálně čtyři koncové svorky – dvě na začátku, dvě na konci řady panelů.
- Nepoužívejte anodizované nebo lakované koncové svorky s pinem. V takovém případě použijte koncovou svorku bez pinu a speciální kontaktní plíšek montovaný mezi rám panelu a hliníkový profil.
Obsah balení Koncová přižímací svorka H30 s uzemňovacím pinem. Upozornění: šrouby, matice a posuvné matice je nutné zakoupit samostatně.
