Zemnicí podložka PV kruhová s výřezem Ø44 mm – nerezová ocel A2

Dostupnost: Skladem (velké množství)

Doručení do: 6 dny

Hmotnost: 0.002 kg

Cena s DPH / ks.: 2,78 Kč

vč. 21% DPH, bez nákladů na dopravu

2.78

Cena bez DPH / ks.: 2,28 Kč

bez 21% DPH, bez nákladů na dopravu

Ušetřete více peněz díky větším obalům!
Čím větší balení, tím nižší jednotková cena!

* Možnosti balení:

Kus
Balení: 500 Kusů
Balení: 15000 Kusů
Balení: 30000 Kusů

množství ks.

Celkem:

produkt nedostupný

přidat do seznamu přání

* - Pole povinné

Hodnocení:

Prodejce: -

Kód produktu: PV-20-04

doporučit příteli

Popis

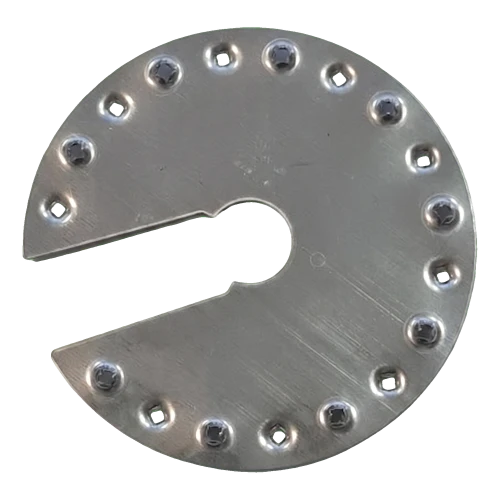

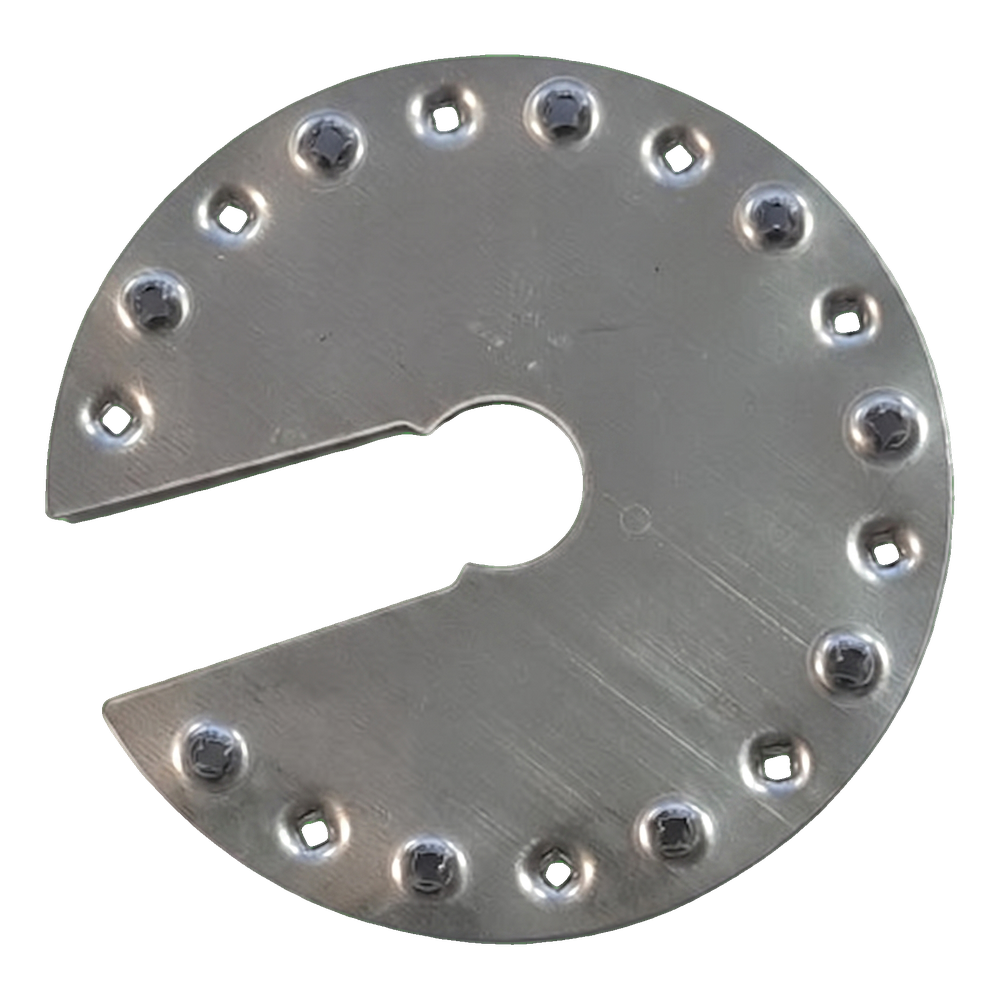

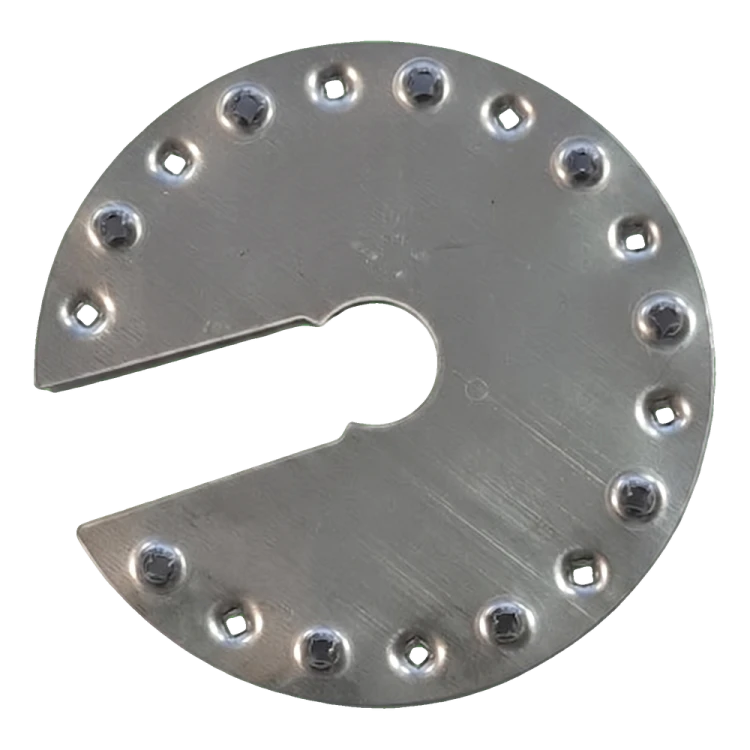

Zemnicí podložka PV kruhová s výřezem Ø44 mm – nerezová ocel A2

Zemnicí podložka kruhová s výřezem Ø44 mm z nerezové oceli A2

Zemnicí podložka varianta IV je kruhový montážní prvek s charakteristickým výřezem, určený k vyrovnávání potenciálů ve fotovoltaických instalacích. Zajišťuje galvanickou kontinuitu spojení mezi rámy PV modulů a montážní konstrukcí, čímž splňuje požadavky na ochranu před bleskem a uzemnění systému. Podložka je vybavena ostrými výstupky rozmístěnými po obvodu, které při dotahování šroubu proráží tenkou vrstvu anodizovaného hliníku pokrývající rámy fotovoltaických modulů. Anodizovaná vrstva je izolátorem — teprve po jejím proražení se výstupky dostanou k čistému hliníku a vytvoří pevné, trvalé elektrické spojení. Provedení z nerezové oceli A2 (1.4301, jakost 304) zaručuje výjimečnou odolnost proti korozi za jakýchkoli atmosférických podmínek, čímž zajišťuje nepřerušený provoz po celou dobu životnosti instalace.

Klíčové výhody pro instalatéra

Výstupky prorážející anodizovanou vrstvu — spolehlivé elektrické spojení bez nutnosti dodatečné úpravy povrchu

Austenitická nemagnetická ocel — pružná a odolná vůči napětí, určená pro provoz za jakýchkoli klimatických podmínek

Výřez umožňuje rychlé nasunutí podložky na šroub bez jeho demontáže — urychluje montáž

Kompaktní a lehká konstrukce — bez vlivu na zatížení profilů a rámů

Vysoká odolnost proti korozi díky přídavku niklu ve slitině — trvanlivost po celou dobu životnosti PV instalace

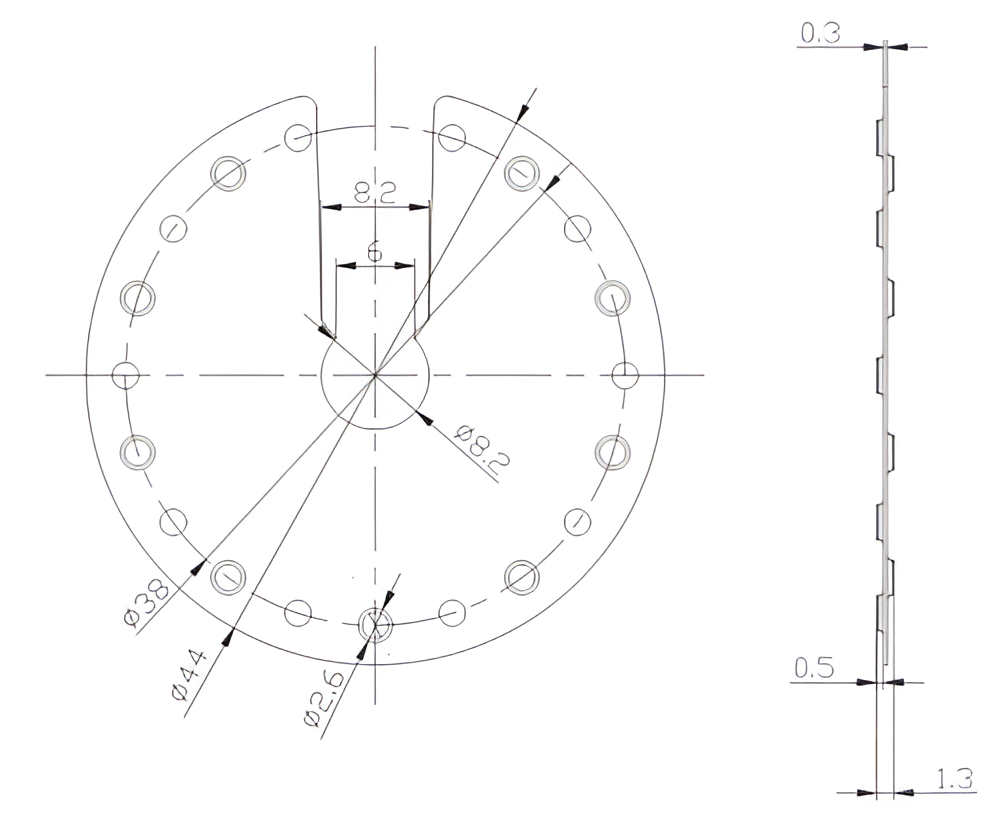

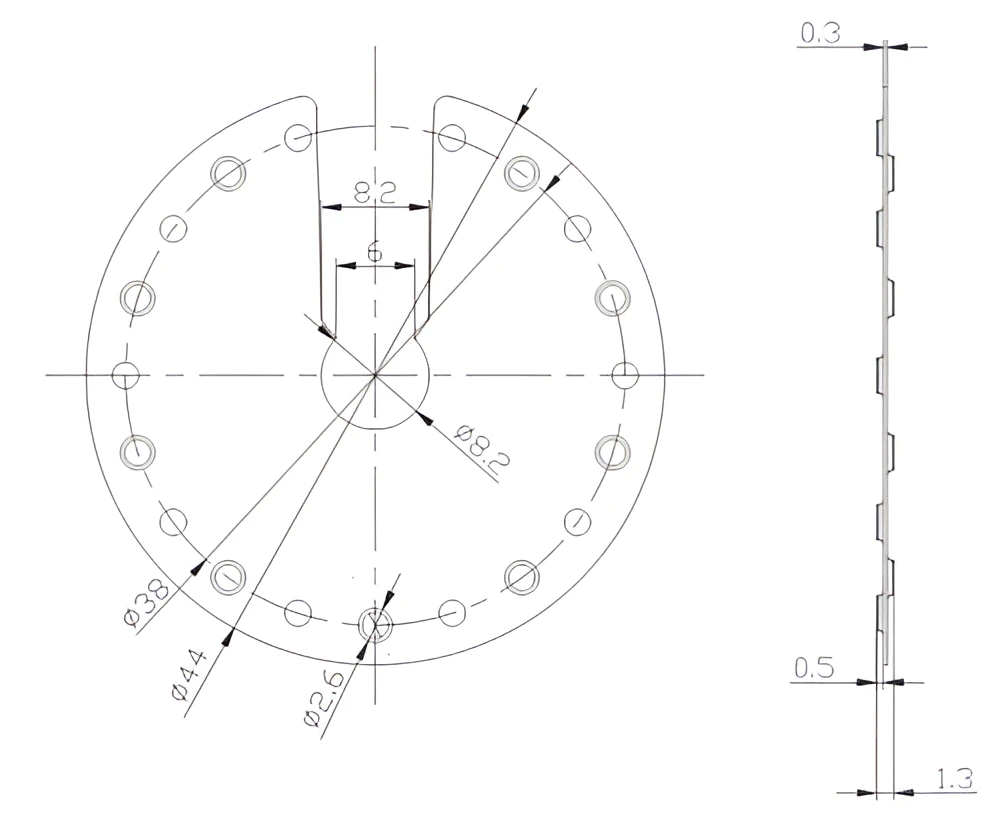

Rozměrový výkres zemnicí podložky Ø44 mm s bočním řezem

Technický výkres zobrazuje pohled shora a boční řez podložky. Jsou viditelné výstupky rozmístěné po obvodu, centrální otvor s výřezem typu klíčové dírky a boční profil zobrazující výšku výstupků vzhledem k základní rovině.

Video prezentující zemnicí podložku pro fotovoltaické instalace

Technické parametry

Typ prvku	zemnicí podložka varianta IV — kruhová s výřezem
Průměr / rozměr	Ø44 mm
Tloušťka	0,3 mm (základní) / 1,3 mm (celková s výstupky)
Hmotnost	0,002 kg (2 g)

Rozměry

Vnější průměr	Ø44 mm
Průměr rozteče výstupků	Ø38 mm
Centrální otvor	Ø8,2 mm
Šířka výřezu	8,2 mm (širší) / 6 mm (užší)
Průměr výstupků	Ø2,6 mm
Výška výstupku	0,5 mm

Materiál

Materiál	nerezová ocel A2 — 1.4301 (jakost 304)
Odolnost proti korozi	vysoká — austenitická nerezová ocel s přídavkem niklu

Montáž a použití

Způsob montáže	na šroubu M8 — výřez umožňuje nasunutí bez demontáže šroubu
Kompatibilní profily / konstrukce	rámy PV modulů z anodizovaného hliníku, fotovoltaické montážní konstrukce

Bezpečnost
