Synerga

Střední svorka H8 L50 - nízká - surová se zemnicím pinem

Přejít na zpětnou vazbu k produktu

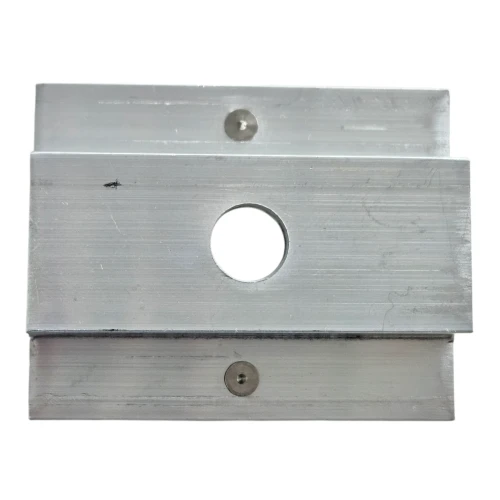

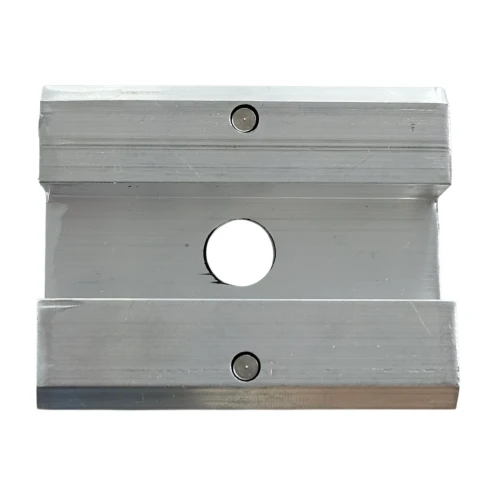

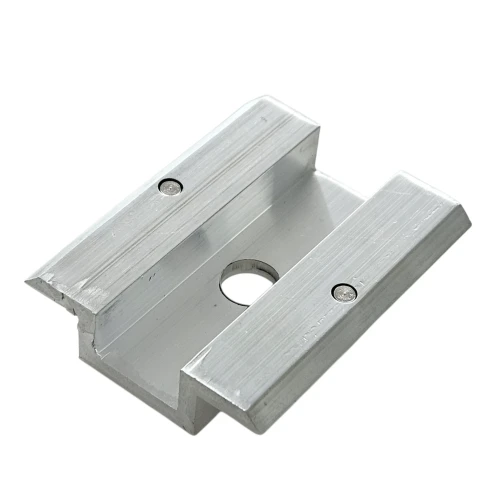

Střední svorka hliník 6063-T66 pro PV moduly s rámem od 30 mm, s dvěma uzemňovacími piny zajišťujícími vyrovnání potenciálů. Rozměry: 40x50x11,6 mm, otvor M8, povrch surový.

Přejít na úplný popis
s DPH bez DPH
Cena 12,67 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

Vyberte variantu:

Jednotlivé varianty se mohou lišit cenou

Možnosti balení

ks.
Dostupnost:
Skladem (velké množství)
Doba přepravy: 24 hodin

Vlastnosti produktu

[PIM] Klemy #34

  • Typ svorky Střední
  • Tloušťka panelu [mm] 30-45
  • Barva Stříbrná
  • Zemnící kolík Ano
  • Příslušenství Bez příslušenství

Popis

Střední svorka H8 - surová s uzemňovacím pinem

Střední přítlačná svorka H8 s uzemňovacím pinem je profesionální montážní prvek určený k upevnění fotovoltaických modulů s výškou rámu od 30 mm výše. Vyrobená z vysoce kvalitní hliníkové slitiny 6063-T66 zajišťuje trvalé a bezpečné upevnění solárních panelů na nosné konstrukci. Povrch prvku zůstává surový, bez dodatečných ochranných vrstev, což umožňuje přesné a spolehlivé vyrovnání potenciálů mezi prvky instalace.

Charakteristickým rysem této svorky jsou dva integrované uzemňovací piny – po jednom na každou stranu – které umožňují rychlé a účinné vyrovnání potenciálů mezi sousedními fotovoltaickými moduly, pronikáním jejich anodizovanou vrstvou během dotahování. Toto řešení nejen usnadňuje montáž, eliminuje nutnost použití dodatečných uzemňovacích podložek, ale také výrazně zkracuje čas instalace a zajišťuje vysokou úroveň bezpečnosti a efektivity celého systému.

Jedná se o inovativní řešení podporující instalace bleskové a přepěťové ochrany, obzvláště užitečné ve fotovoltaických systémech.

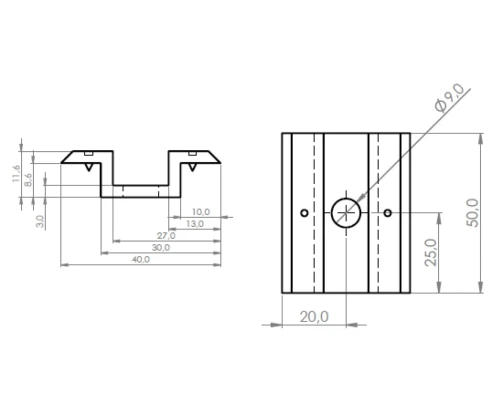

Technické údaje

  • Výška rámu modulu: od 30 mm výše
  • Celková šířka: 40 mm
  • Celková výška: 11,6 mm
  • Celková délka: 50 mm
  • Šířka vnitřního kanálu: 14,4 mm
  • Průměr montážního otvoru: 9 mm (M8)
  • Materiál: hliník 6063-T66
  • Povrchová úprava: surový hliník
  • Doporučený utahovací moment: přesnou hodnotu je třeba vždy ověřit ve specifikaci výrobce modulu
  • Používané šrouby: M8

Použití Střední přítlačná svorka je důležitým upevňovacím prvkem pro instalaci solárních modulů – slouží k propojení a upevnění dvou sousedních panelů k hliníkovému profilu. Produkt je určen pro montáž solárních modulů na ploché i šikmé střechy. Používejte střední svorky mezi sousedními panely v řadě. K upevnění krajních panelů (na koncích řad) je třeba používat boční svorky.

Kompatibilita

  • Hliníkové profily přizpůsobené pro šestihranné šrouby
  • Hliníkové profily pro šrouby typu T
  • Trapézové profily pro střechy z trapézového plechu

Výhody

  • Vysoce kvalitní materiál – vyrobena z hliníku 6063-T66, vyznačuje se vysokou odolností vůči povětrnostním podmínkám.
  • Trvanlivost – vysoká kvalita provedení zaručuje trvalé upevnění konstrukce fotovoltaických panelů.
  • Odolnost proti korozi – odolná vůči vnějším vlivům a korozi.
  • Mechanická pevnost – odolná vůči nárazům a mechanickému poškození.
  • Spolehlivé vedení – speciálně navržené piny pronikají anodizovanou vrstvou panelů a zajišťují bezpečné vyrovnání potenciálů bez nutnosti použití uzemňovacích podložek.
  • Vyrovnání potenciálů – zajišťuje kontinuitu vedení mezi moduly a nosnou konstrukcí.
  • Rýhovaný povrch – vroubkované přítlačné hrany zajišťují spolehlivý úchop a zabraňují posunu panelů.

Pokyny k montáži

  • Namontujte svorku na montážní lištu pomocí posuvného vložení a šroubu M8.
  • Umístěte dva sousední fotovoltaické panely do oblasti svorky a ujistěte se, že uzemňovací piny mají kontakt s rámy obou modulů.
  • Dotáhněte šroub – zkontrolujte specifikaci výrobce panelu – ta určuje optimální utahovací moment.

Obsah balení Střední přítlačná svorka H8 s uzemňovacím pinem. Pozor: šrouby, matice a posuvná vložení je nutné zakoupit samostatně.
