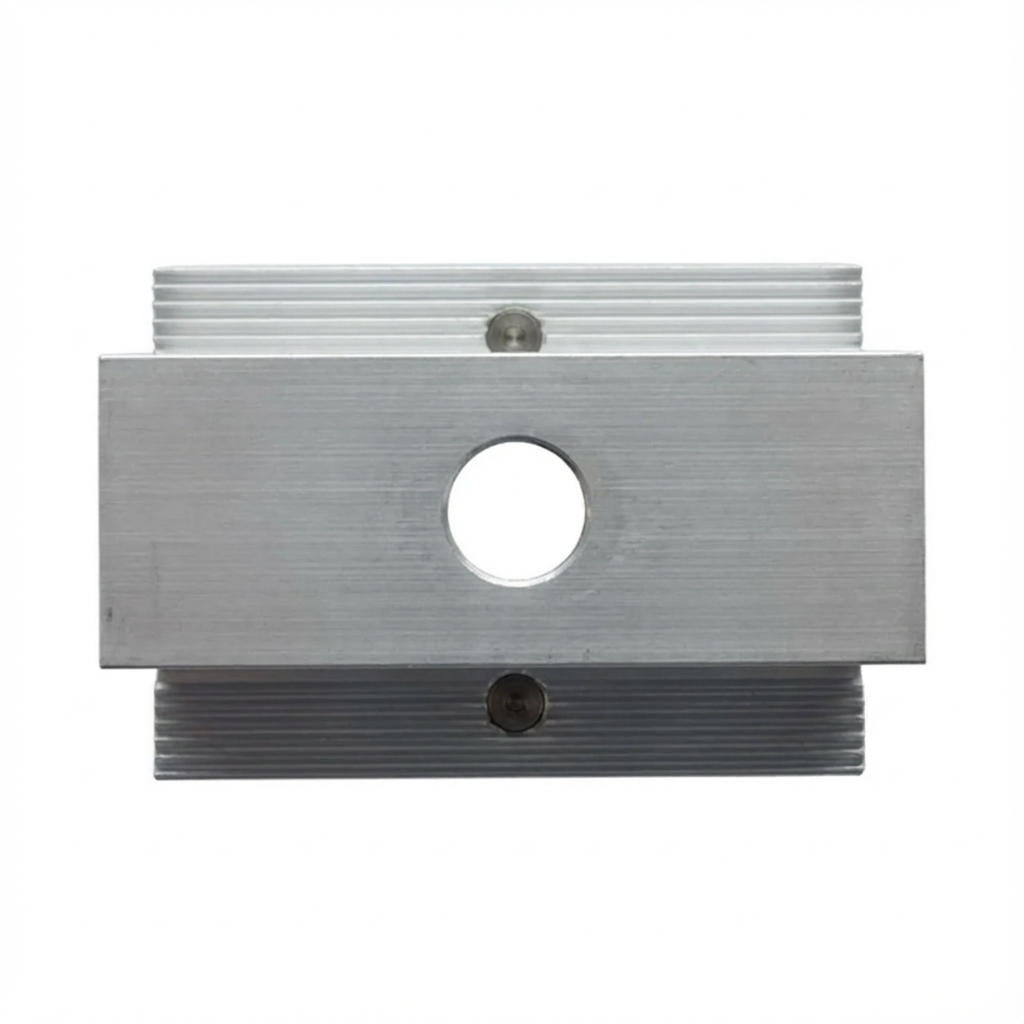

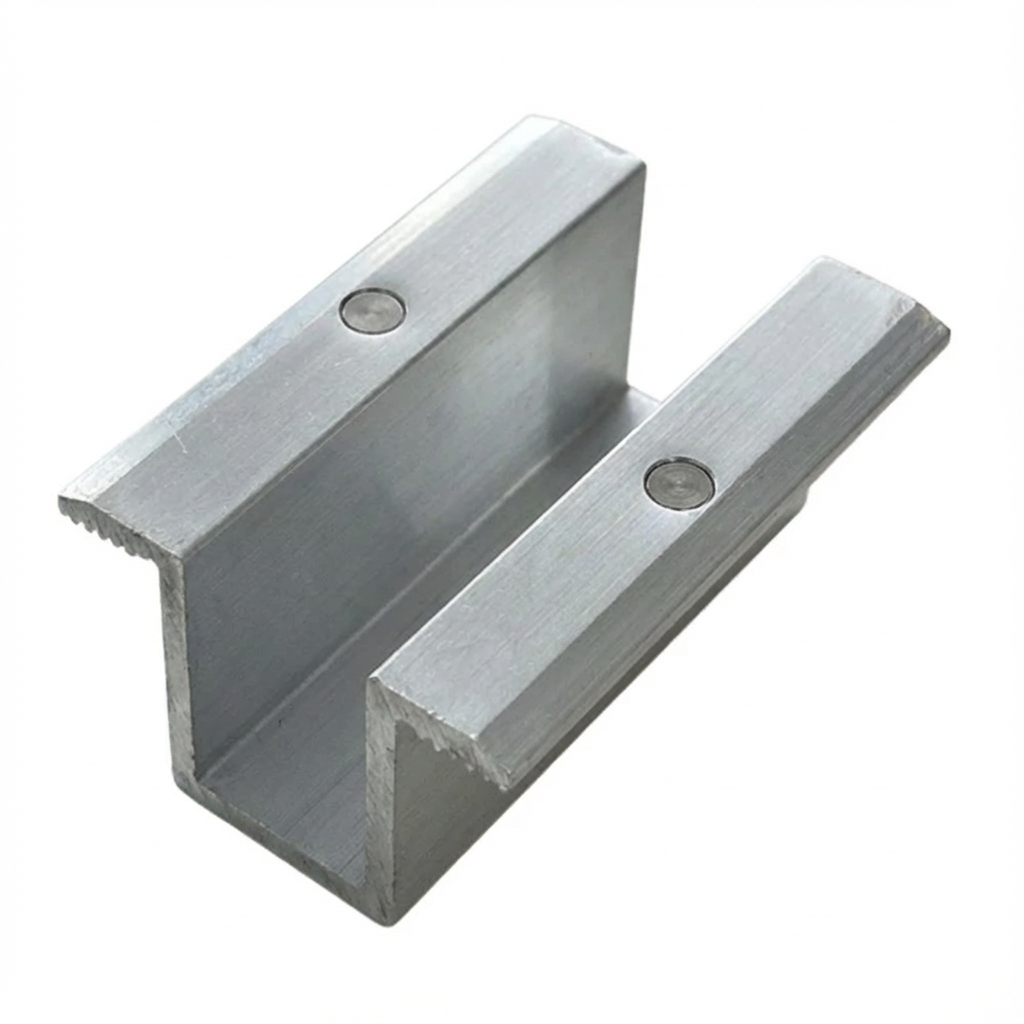

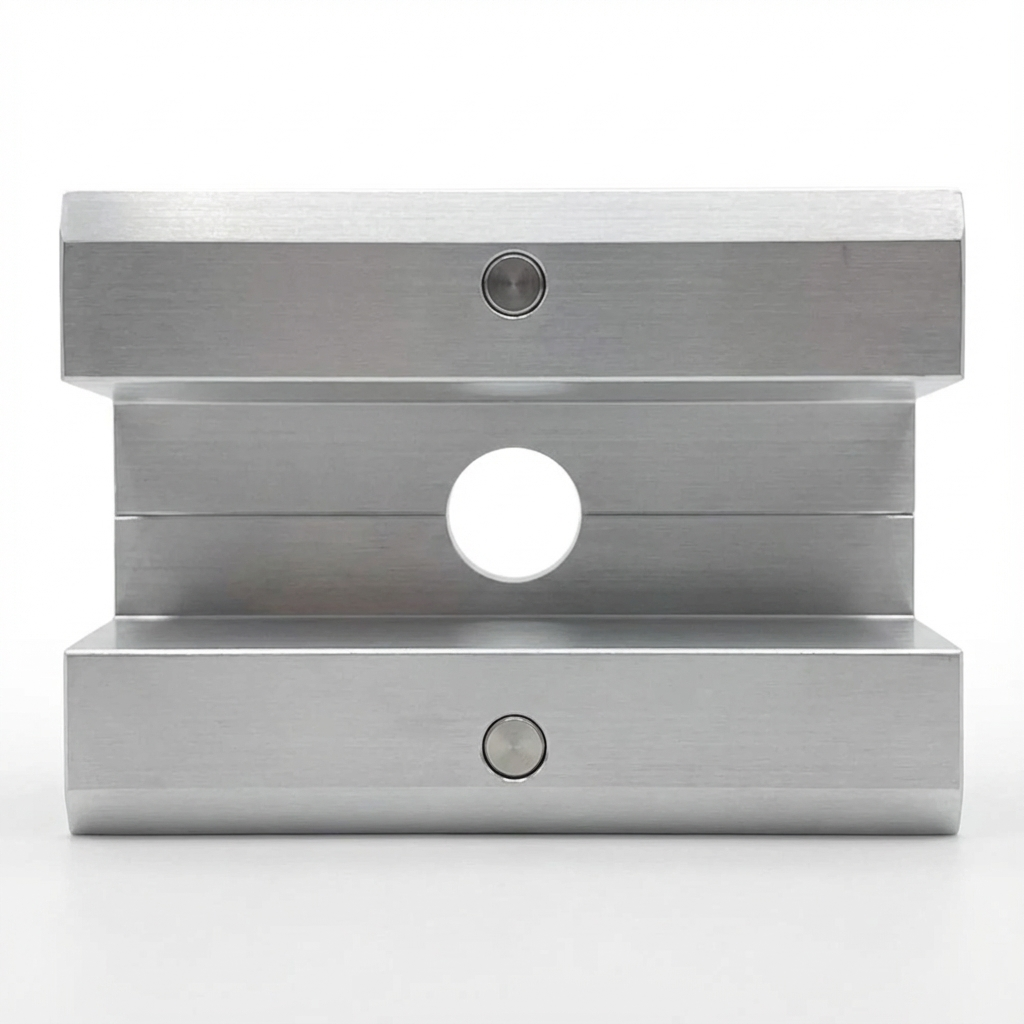

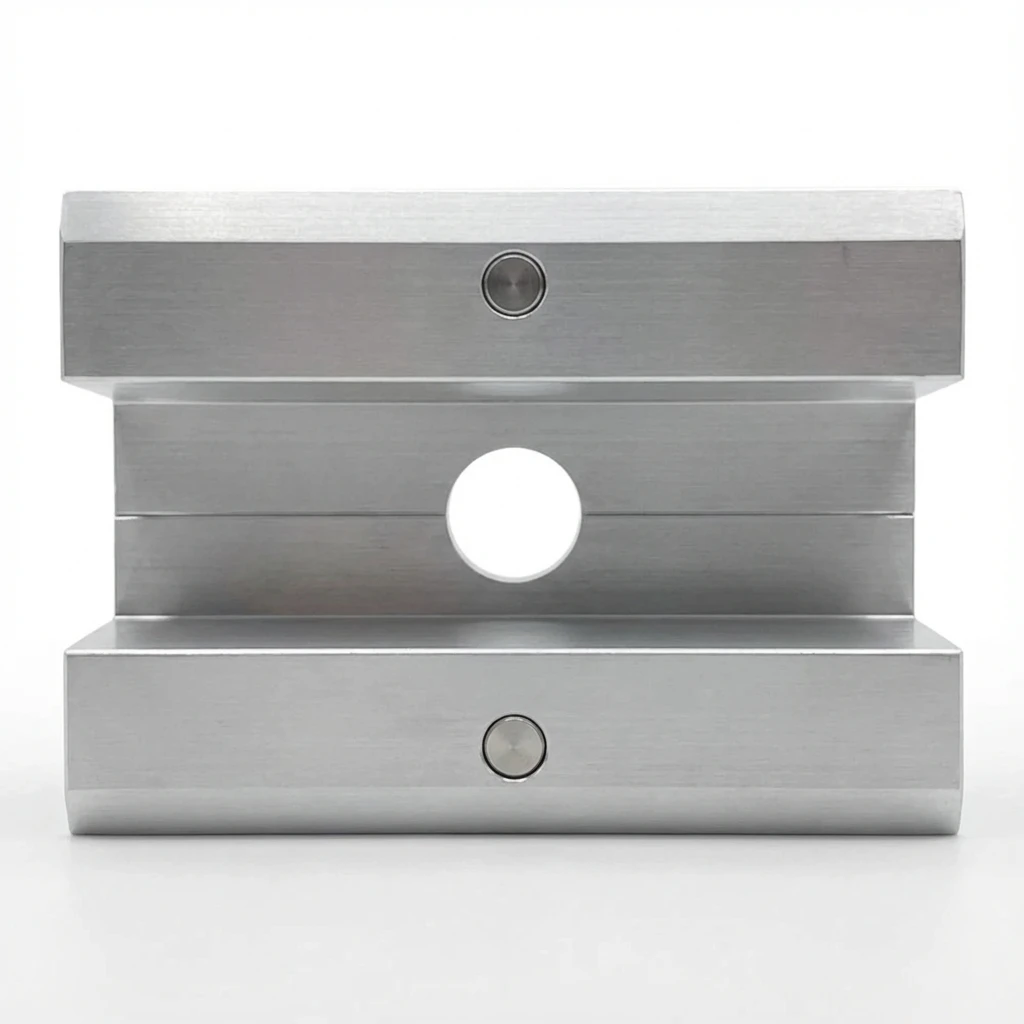

  • Středová svorka L50 H25 s uzemňovacím kolíkem PV-04-19 (1)
  • Středová svorka L50 H25 s uzemňovacím kolíkem PV-04-19 (2)
  • Středová svorka L50 H25 s uzemňovacím kolíkem PV-04-19 (3)

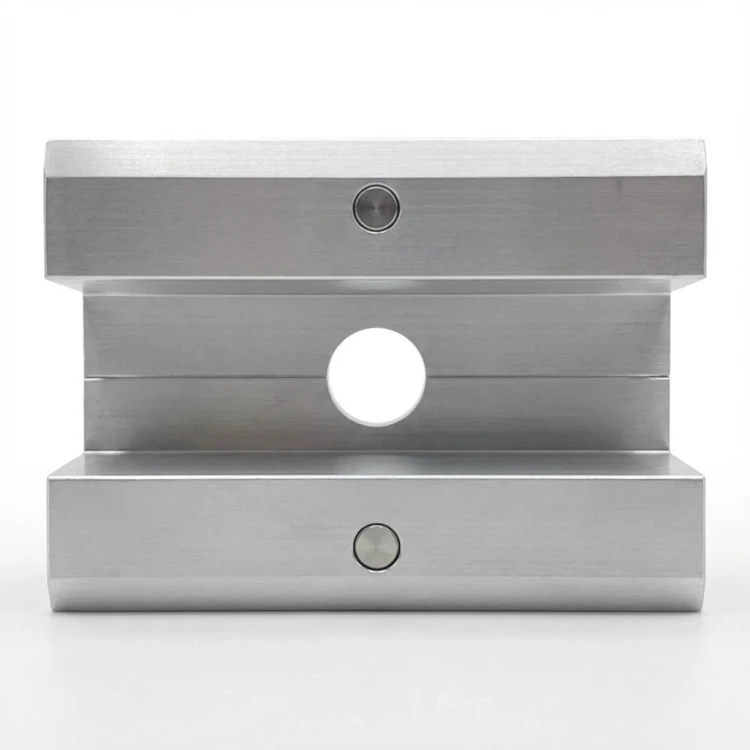

  • Středová svorka L50 H25 s uzemňovacím kolíkem PV-04-19 (4)
Synerga

Střední svorka H25 L50 - surová s uzemňovacím pinem

Přejít na zpětnou vazbu k produktu

Střední svorka H25 s dvěma uzemňovacími piny pro PV moduly s rámem od 30 mm výše. Vyrobena z hliníku 6063-T66, zajišťuje galvanické spojení a vyrovnání potenciálů bez dodatečných podložek.

Přejít na úplný popis
s DPH bez DPH
Cena 12,89 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

Vyberte variantu:

Jednotlivé varianty se mohou lišit cenou

Možnosti balení

ks.
Dostupnost:
Skladem (velké množství)
Doba přepravy: 24 hodin

Vlastnosti produktu

[PIM] Klemy #34

  • Typ svorky Střední
  • Tloušťka panelu [mm] 30-45
  • Barva Stříbrná
  • Zemnící kolík Ano
  • Příslušenství Bez příslušenství

Popis

Střední upínací klema L50 H25 - vysoká - surová se zemnicím pinem

Střední upínací klema H25 se zemnicím pinem je profesionální montážní prvek určený k upevnění fotovoltaických modulů s výškou rámu od 30 mm výše. Vyrobená z vysoce kvalitní hliníkové slitiny 6063-T66 zajišťuje trvalé a bezpečné upevnění solárních panelů na nosné konstrukci. Povrch prvku zůstává surový, bez dodatečných ochranných vrstev, což umožňuje přesné a spolehlivé vyrovnání potenciálů mezi prvky instalace.

Výrazným rysem této klemy jsou dva integrované zemnicí piny – po jednom na každou stranu – které umožňují rychlé a účinné vyrovnání potenciálů mezi sousedními fotovoltaickými moduly, pronikáním jejich anodizované vrstvy během utahování. Toto řešení nejen usnadňuje montáž, eliminuje nutnost používání dodatečných zemnicích podložek, ale také výrazně zkracuje čas instalace a zajišťuje vysokou úroveň bezpečnosti a efektivity celého systému.

Jedná se o inovativní řešení podporující instalace bleskosvodové a přepěťové ochrany, obzvláště užitečné ve fotovoltaických systémech.

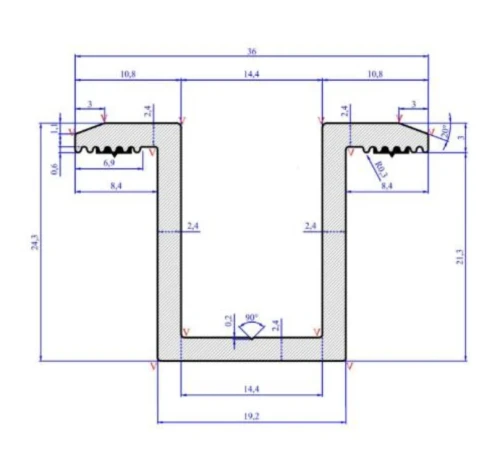

Technické údaje

  • Výška rámu modulu: od 30 mm výše
  • Celková šířka: 36 mm
  • Celková výška: 24,3 mm
  • Celková délka: 50 mm
  • Šířka vnitřního kanálu: 14,4 mm
  • Průměr montážního otvoru: 9 mm (M8)
  • Materiál: hliník 6063-T66
  • Povrchová úprava: surový hliník
  • Doporučený utahovací moment: přesnou hodnotu je nutné vždy ověřit ve specifikaci výrobce modulu
  • Použité šrouby: M8

Použití Střední upínací klema je důležitým upevňovacím prvkem pro instalaci solárních modulů – slouží k propojení a upevnění dvou sousedních panelů k hliníkovému profilu. Produkt je určen pro montáž solárních modulů na ploché i šikmé střechy. Používejte střední klemy mezi sousedními panely v řadě. Pro upevnění krajních panelů (na koncích řad) je nutné používat boční klemy.

Kompatibilita

  • Hliníkové profily přizpůsobené pro šestihranné šrouby
  • Hliníkové profily pro šrouby typu T
  • Trapézové profily pro střechy z trapézového plechu

Výhody

  • Vysoce kvalitní materiál – vyrobena z hliníku 6063-T66, vyznačuje se vysokou odolností vůči povětrnostním podmínkám.
  • Trvanlivost – vysoká kvalita zpracování zaručuje trvalé upevnění konstrukce fotovoltaických panelů.
  • Odolnost proti korozi – odolná vůči vnějším vlivům a korozi.
  • Mechanická pevnost – odolná vůči nárazům a mechanickému poškození.
  • Spolehlivé vedení – speciálně navržené piny pronikají anodizovanou vrstvou panelů a zajišťují bezpečné vyrovnání potenciálů bez nutnosti používání zemnicích podložek.
  • Vyrovnání potenciálů – zajišťuje kontinuitu vedení mezi moduly a nosnou konstrukcí.
  • Rýhovaný povrch – vroubkované upínací hrany zajišťují pevný úchop a zabraňují posunu panelů.

Pokyny k montáži

  • Namontujte klemu na montážní lištu pomocí posuvné matice a šroubu M8.
  • Umístěte dva sousední fotovoltaické panely do oblasti klemy a ujistěte se, že zemnicí piny mají kontakt s rámy obou modulů.
  • Utáhněte šroub – zkontrolujte specifikaci výrobce panelu – ta určuje optimální utahovací sílu.

Obsah balení Střední upínací klema H25 se zemnicím pinem. Pozor: šrouby, matice a posuvné vložky je nutné zakoupit samostatně.
