Uzemňovací podložka – kontaktní destička PV z nerezové oceli 40×40 mm

Dostupnost: Skladem (velké množství)

Doručení do: 6 dny

Hmotnost: 0.004 kg

Cena s DPH / ks.: 1,56 Kč

vč. 21% DPH, bez nákladů na dopravu

1.56

Cena bez DPH / ks.: 1,28 Kč

bez 21% DPH, bez nákladů na dopravu

Ušetřete více peněz díky větším obalům!
Čím větší balení, tím nižší jednotková cena!

* Možnosti balení:

Kus
Balení: 500 Kusů
Balení: 15000 Kusů
Balení: 30000 Kusů

množství ks.

Celkem:

produkt nedostupný

přidat do seznamu přání

* - Pole povinné

Hodnocení:

4.88

Prodejce: -

Kód produktu: PV-20

doporučit příteli

Popis

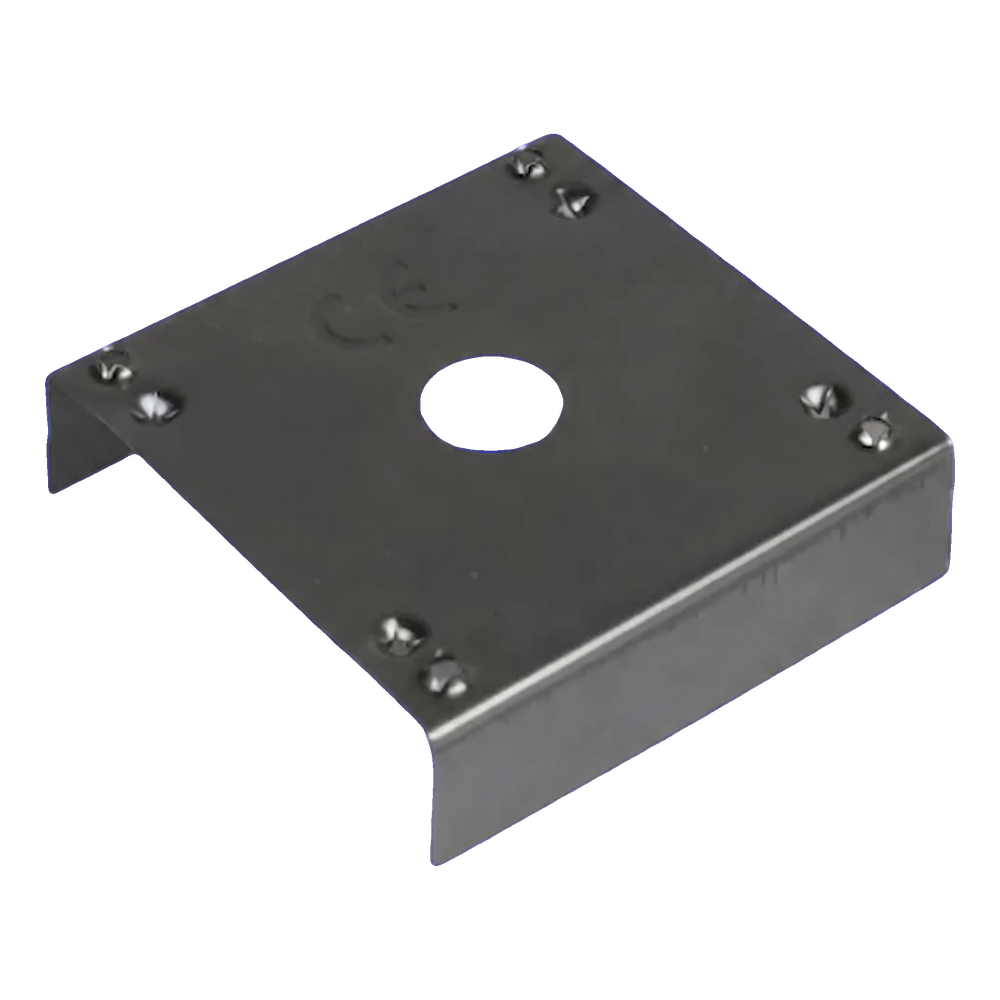

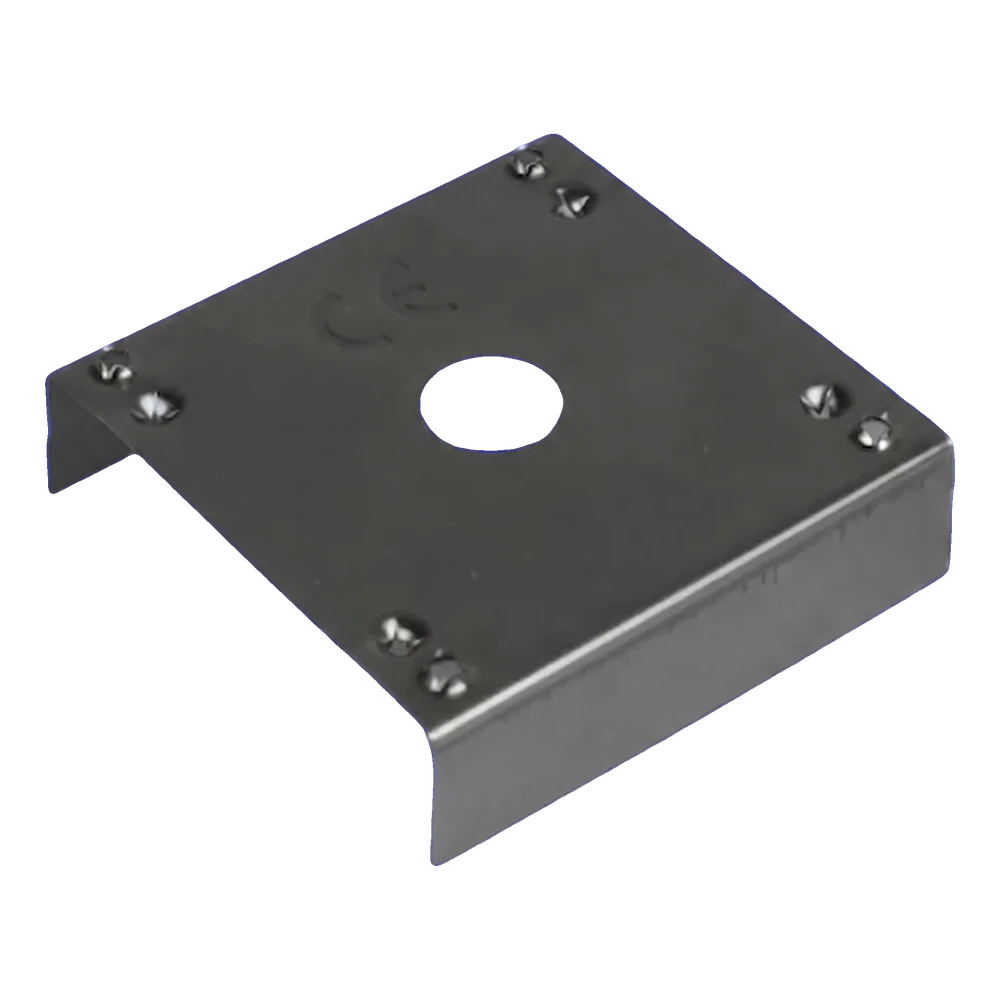

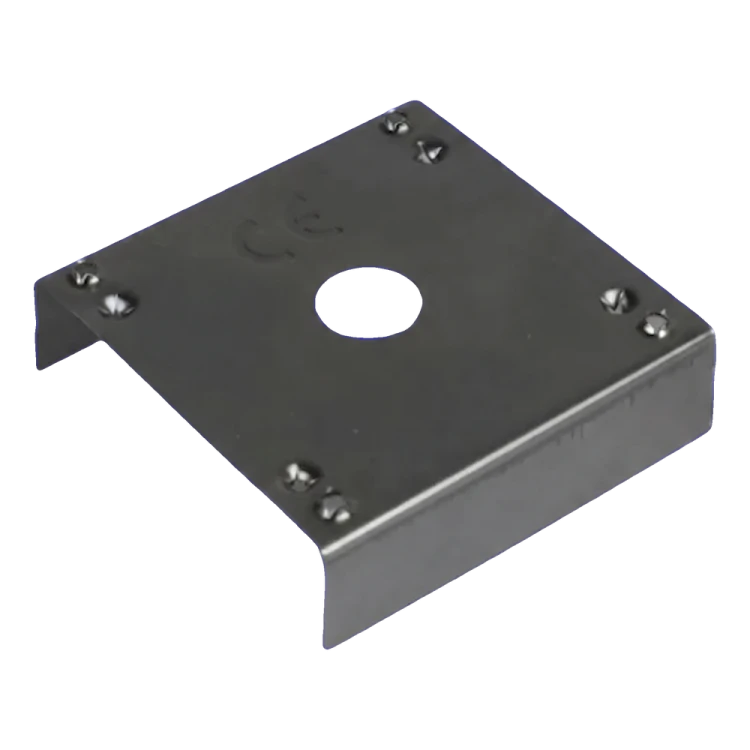

Uzemňovací podložka – kontaktní destička PV z nerezové oceli 40×40 mm

Uzemňovací podložka – kontaktní destička 40×40 mm z nerezové oceli

Uzemňovací podložka – kontaktní destička je nezbytným prvkem vyrovnávacích spojení ve fotovoltaických instalacích. Zajišťuje galvanickou kontinuitu mezi rámy PV modulů a montážní konstrukcí, což umožňuje účinné vyrovnání elektrických potenciálů. Osm ostrých kuželových výstupků symetricky rozmístěných na povrchu destičky prorazí tenkou eloxovanou vrstvu hliníku pokrývající rámy panelů — vrstvu, která je izolátorem a nevede elektrický náboj. Díky tomu podložka pronikne přímo ke kovové vrstvě hliníku a vytvoří pevné a trvanlivé elektrické spojení. Destička je vyrobena z nerezové oceli 1.4301 (austenitická třída A2/304), což zaručuje výjimečnou odolnost proti korozi a dlouholeté nepřerušené použití v jakýchkoli povětrnostních podmínkách. Tvar otevřeného profilu se dvěma ohnutými křidélky usnadňuje polohování na montážním profilu a stabilizuje prvek před dotažením šroubu.

Proč používat kontaktní destičky

Prorážejí eloxovanou izolační vrstvu rámů panelů a zajišťují spolehlivý elektrický kontakt

Nerezová ocel A2 (1.4301/304) — austenitická, nemagnetická, odolná proti korozi ve všech prostředích, včetně mořské a průmyslové atmosféry

Kompaktní rozměry 40×40 mm — kompatibilita s běžnými montážními profily PV

Tvar otevřeného profilu stabilizuje podložku na profilu — rychlá a spolehlivá montáž bez dodatečného polohování

Minimální hmotnost (4 g) neovlivňuje zatížení konstrukce

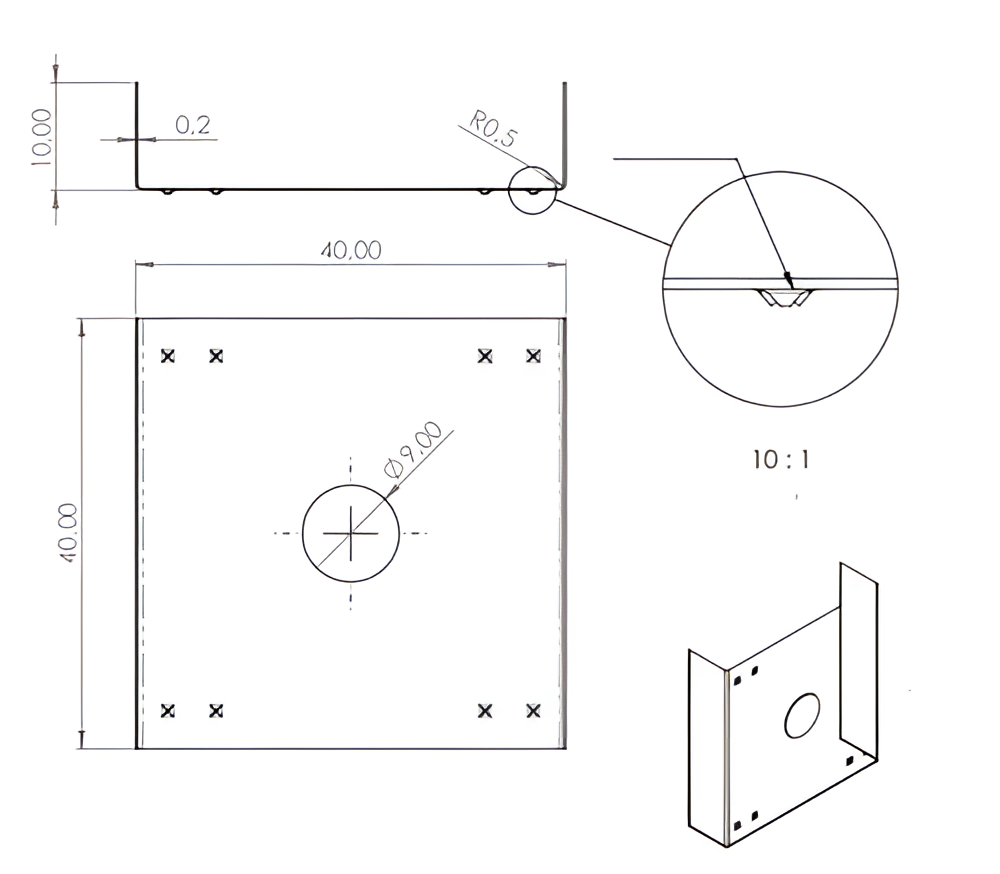

Technický výkres uzemňovací podložky 40×40 mm s rozměry a detailem výstupku

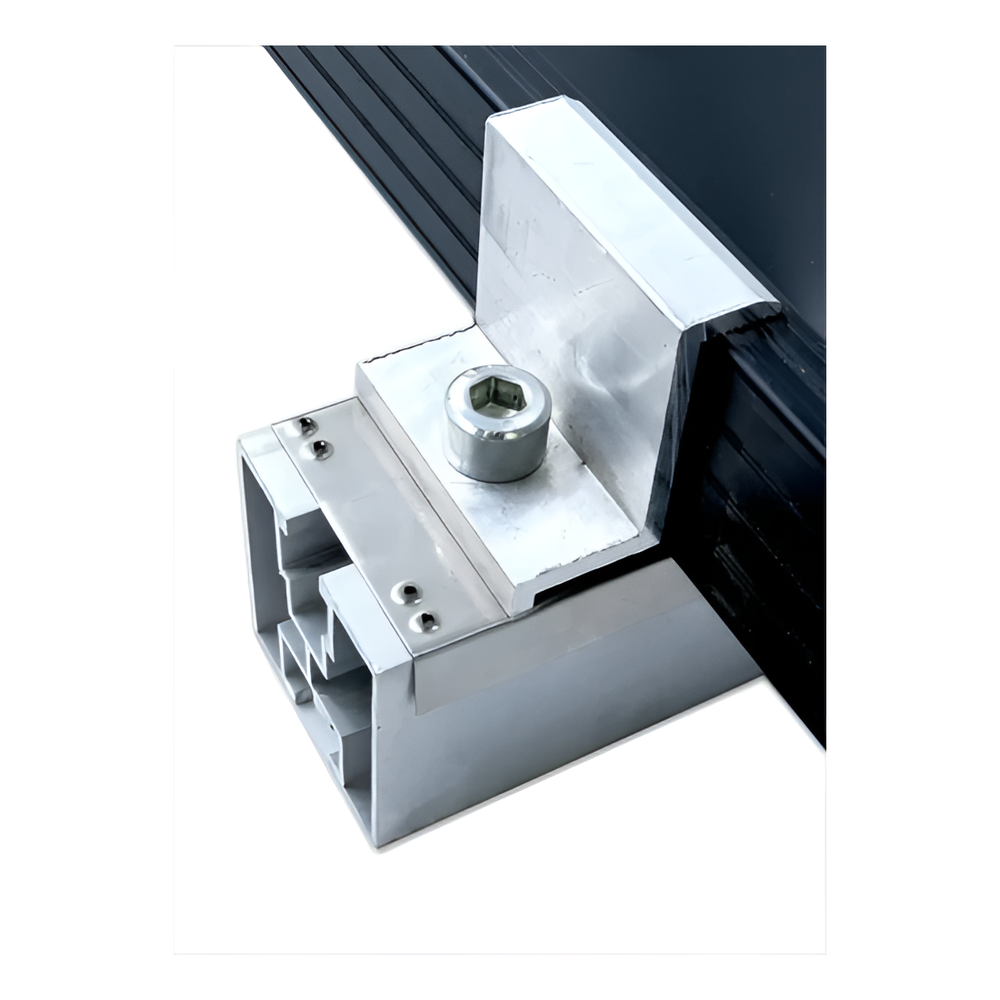

Uzemňovací podložka namontovaná mezi klemou a hliníkovým profilem s rámem PV panelu

Fotografie znázorňuje kontaktní podložku namontovanou mezi upevňovací klemou a hliníkovým profilem PV konstrukce. Uzemňovací výstupky jsou přitlačeny k rámu fotovoltaického modulu, prorážejí eloxovanou vrstvu a zajišťují spolehlivý galvanický kontakt nezbytný pro správné vyrovnání potenciálů v instalaci.

Video prezentující uzemňovací podložku ve fotovoltaické instalaci

Video prezentující použití kontaktní destičky ve vyrovnávacích spojeních PV

Video prezentující montáž uzemňovacích prvků ve fotovoltaickém systému

Technické parametry

Typ prvku	uzemňovací podložka – kontaktní destička
Průměr / rozměr	40 × 40 mm
Výška ohybu (křidélko)	10 mm
Průměr montážního otvoru	Ø 9 mm
Tloušťka	0,2 mm
Počet uzemňovacích výstupků	8
Poloměr výstupku	R 0,5 mm

Materiál

Materiál	nerezová ocel 1.4301 (A2 / třída 304)
Odolnost proti korozi	vysoká — austenitická nemagnetická ocel s přídavkem niklu

Montáž a použití

Způsob montáže	utažení šroubem přes centrální otvor Ø 9 mm na montážním profilu
Kompatibilní profily / konstrukce	hliníkové montážní profily PV — rámy fotovoltaických modulů

Fyzikální vlastnosti

Hmotnost	0,004 kg (4 g)

Bezpečnost
