Posuvná matice M8 s pružnou kuličkou pro PV profil – hliník 6060

Dostupnost: Skladem (velké množství)

Doručení do: 6 dny

Hmotnost: 0.004 kg

Cena s DPH / ks.: 2,83 Kč

vč. 21% DPH, bez nákladů na dopravu

2.83

Cena bez DPH / ks.: 2,33 Kč

bez 21% DPH, bez nákladů na dopravu

Ušetřete více peněz díky větším obalům!
Čím větší balení, tím nižší jednotková cena!

* Možnosti balení:

Kus
Balení: 500 Kusů
Balení: 5000 Kusů
Balení: 10000 Kusů

množství ks.

Celkem:

produkt nedostupný

přidat do seznamu přání

* - Pole povinné

Hodnocení:

Prodejce: -

Kód produktu: PV-05

doporučit příteli

Popis

Posuvná matice M8 s pružnou kuličkou pro PV profil – hliník 6060

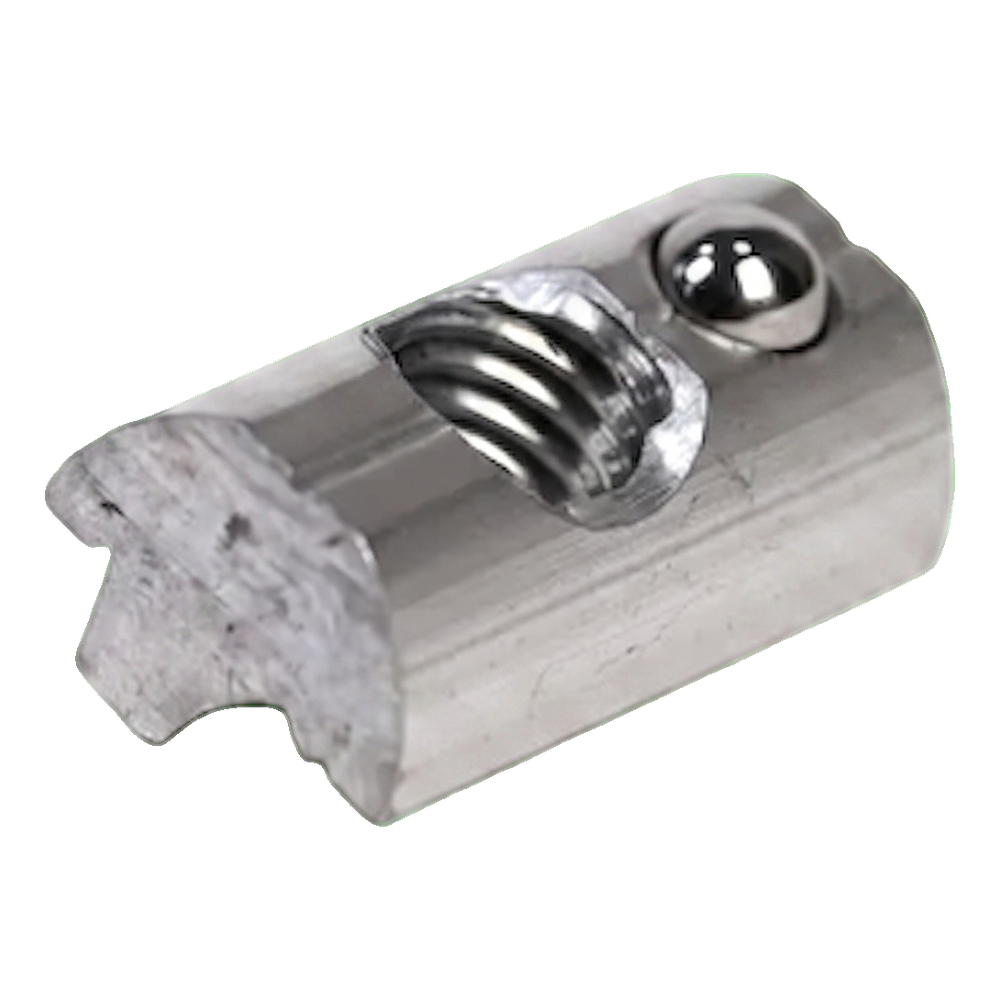

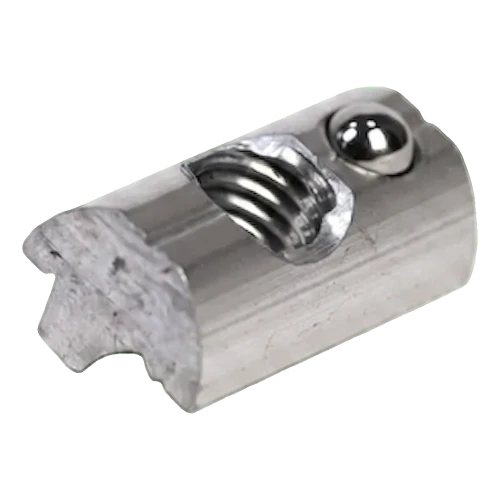

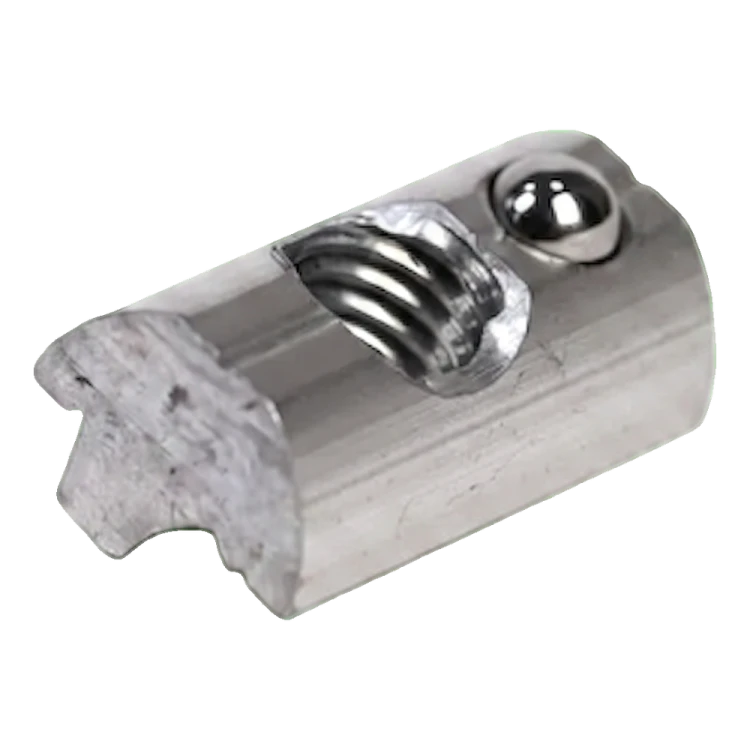

Posuvná matice M8 s pružnou kuličkou – pohled na produkt

Posuvná matice M8 s pružnou kuličkou (nutenstein) je klíčovým montážním prvkem používaným ve fotovoltaických instalacích. Vyrobena z hliníku 6060, spojuje vysokou mechanickou pevnost s nízkou hmotností a odolností proti korozi. Matice umožňuje upevnění středových a koncových svorek na libovolném místě montážního profilu, což instalatérovi dává plnou volnost při umísťování PV panelů.

Vestavěná pružná kulička zabraňuje vypadnutí matice z drážky profilu před finálním dotažením šroubu, což výrazně usnadňuje práci na střeše — prvek zůstává v požadované poloze během montáže svorek a panelů.

Použití a montáž

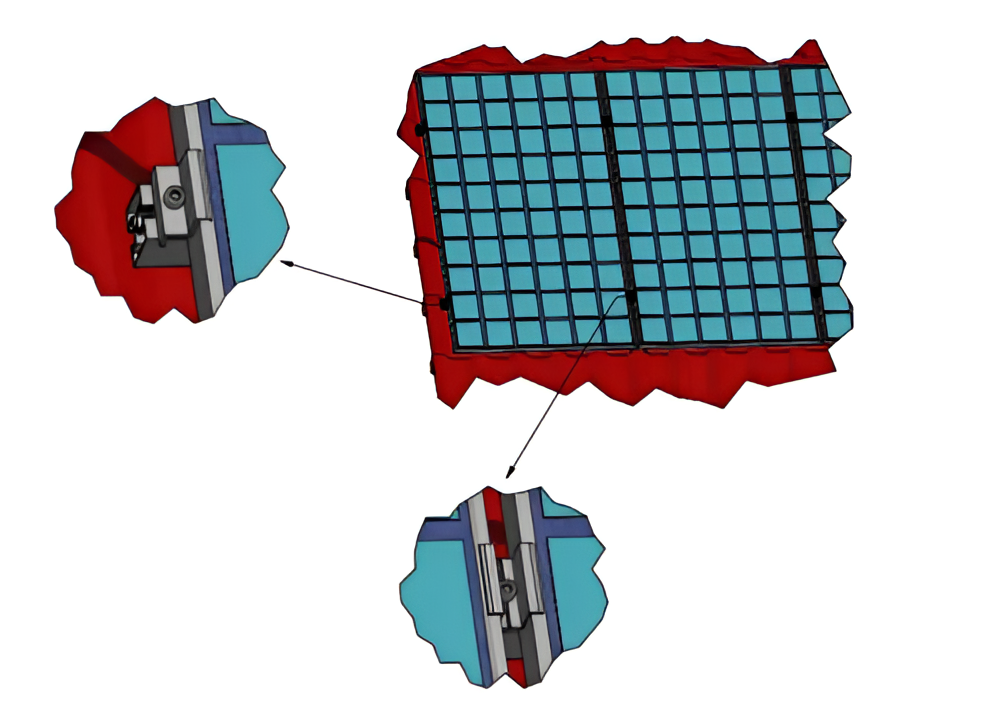

Schéma montáže posuvné matice v profilu pod fotovoltaickým panelem na střeše

Posuvná matice se montuje do horní drážky hliníkového profilu. Po zasunutí do drážky profilu pružná kulička zajistí prvek v poloze, což umožňuje jeho volný posun na požadované místo. Poté se pomocí šroubu M8 dotáhne svorka upevňující fotovoltaický modul. Toto řešení umožňuje přesné rozmístění jak středových, tak koncových svorek po celé délce profilu.

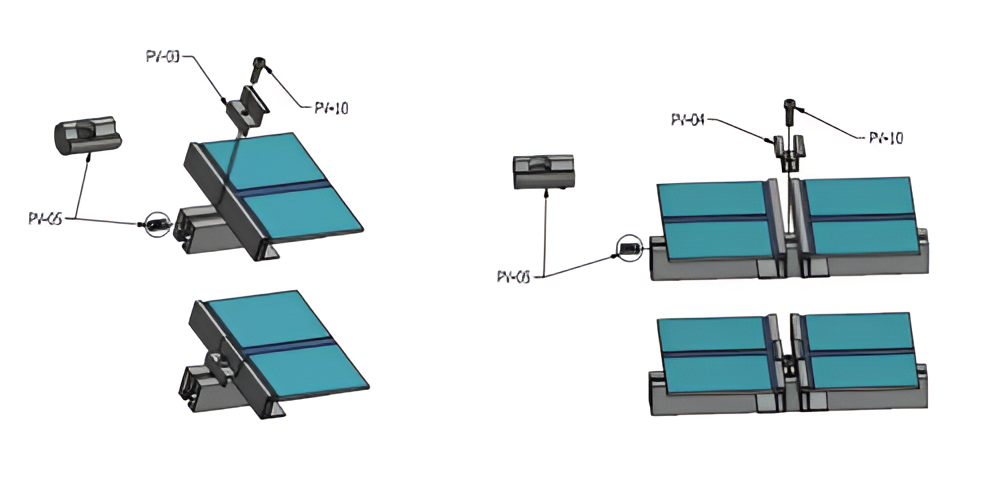

Schéma montáže středových a koncových svorek pomocí posuvné matice a šroubu

Technická specifikace

Parametr	Hodnota
Materiál	Hliník 6060
Závit	M8
Místo montáže	Horní drážka profilu
Hmotnost	0,004 kg

Návod k montáži

Následující video ukazuje montáž posuvných matic a šroubů do hliníkového profilu fotovoltaického systému.

Návod k montáži posuvných matic a šroubů do hliníkového profilu fotovoltaického systému
