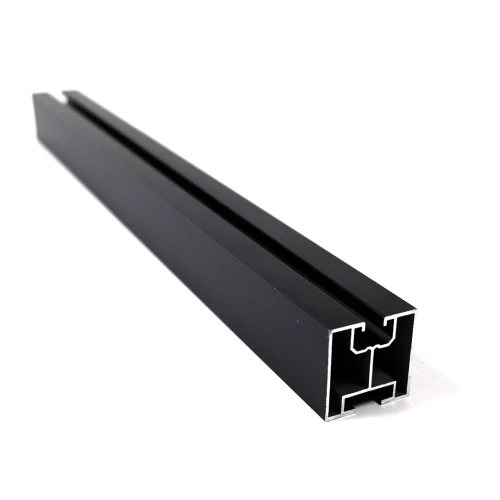

Hliníkový profil 40x40 mm, 10 cm, pro kladívkové šrouby, eloxovaný
Zanechte zpětnou vazbu k produktu
Montážní profil hliník 6060 eloxovaný 40x40mm pro upevnění fotovoltaických panelů. Kompatibilní s kladívkovými šrouby 28/15 M10, středními a koncovými svorkami. Montáž na adaptéry, střešní háky nebo trojúhelníky.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Vyberte variantu:
Jednotlivé varianty se mohou lišit cenou
Možnosti balení
Kód výrobku:
Vlastnosti produktu
[PIM] Profile montażowe #6
- Délka [mm] 100
- Profil [mm] 40×40
- Typ drážky Pro kladívkový šroub
- Povrchová úprava Eloxované
Popis
Vzorek 10 cm – k vyzkoušení před objednávkou
Krátký kus profilu, na kterém si prohlédnete průřez a povrchovou úpravu a vyzkoušíte, jak sedí šrouby a svorky, než objednáte plné délky. Pro stavbu konstrukce zvolte profil v plné délce z porovnávací tabulky níže.
K čemu slouží
Hliníková montážní lišta pro fotovoltaické instalace. Na horní stranu profilu se panely upevňují středovými a koncovými svorkami a zespodu se profil přišroubuje ke střešním hákům, adaptérům nebo trojúhelníkům.
- ✓Montujete fotovoltaické panely na střešní háky, adaptéry nebo trojúhelníky.
- ✓Svorky panelů upevňujete na M8 (horní kanál).
- ✓Profil spojujete s hákem nebo adaptérem pomocí šroubu s kladívkovou hlavou M10 typ 28/15 s přírubovou maticí (dolní kanál).
- ✓Chcete si profil nejdřív vyzkoušet v ruce – toto je vzorek 10 cm v černém eloxovaném provedení; plné délky jsou v porovnávací tabulce níže.
Nezaměňte profily
Máte šestihranné šrouby M10? Zvolte profil pro šestihranné šrouby M10 – tento profil má dolní kanál pro šrouby s kladívkovou hlavou.

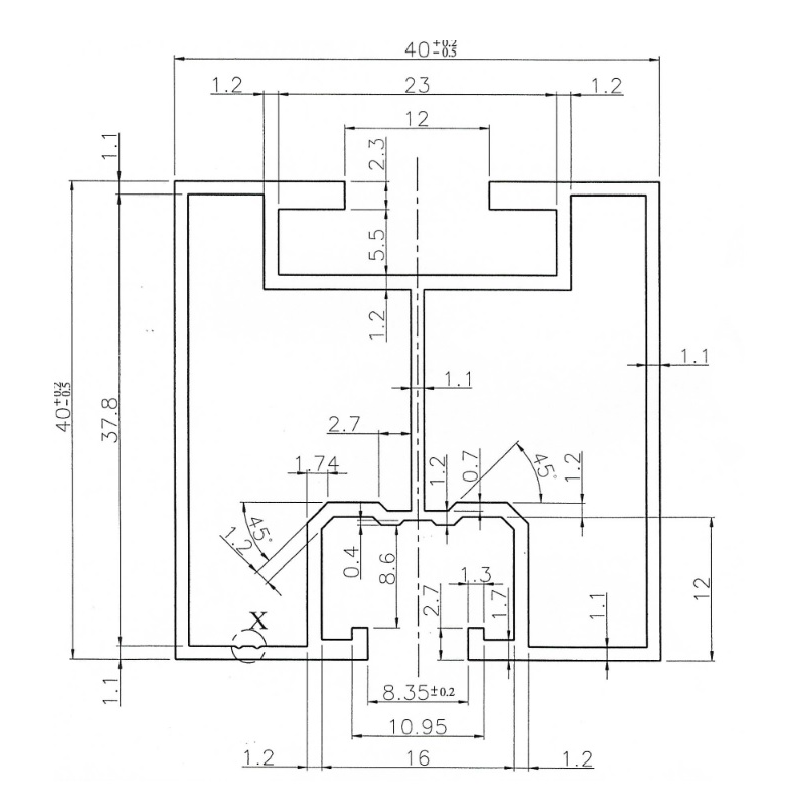

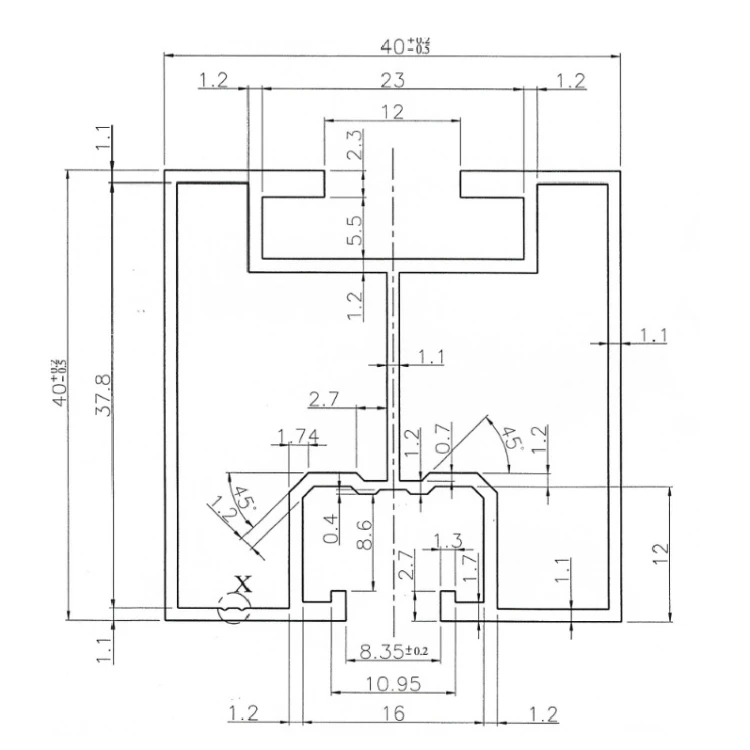

Ilustrační výkres, jmenovité rozměry v mm. Výkres výrobce s tolerancemi najdete v souborech ke stažení.
Upozornění
Rozteč podpěr a únosnost určuje statický návrh konstrukce – s ohledem na zatížení sněhem a větrem a na konstrukci střechy.

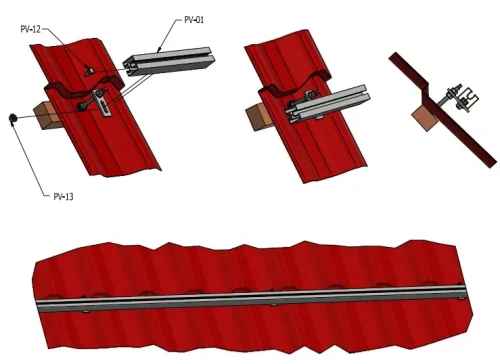

Ilustrace výrobce: profil přišroubovaný dolním kanálem k úchytům na střeše z trapézového plechu.
