Boční klema H30 černá eloxovaná – koncová klema PV L50

Dostupnost: Skladem (velké množství)

Doručení do: 6 dny

Hmotnost: 0.02 kg

Cena s DPH / ks.: 8,44 Kč

vč. 21% DPH, bez nákladů na dopravu

8.44

Cena bez DPH / ks.: 7,00 Kč

bez 21% DPH, bez nákladů na dopravu

Ušetřete více peněz díky větším obalům!
Čím větší balení, tím nižší jednotková cena!

* Možnosti balení:

Kus
Balení: 250 Kusů
Balení: 5000 Kusů
Balení: (10000 Kusů

množství ks.

Celkem:

produkt nedostupný

přidat do seznamu přání

* - Pole povinné

Hodnocení:

Prodejce: -

Kód produktu: PV-03-02

doporučit příteli

Popis

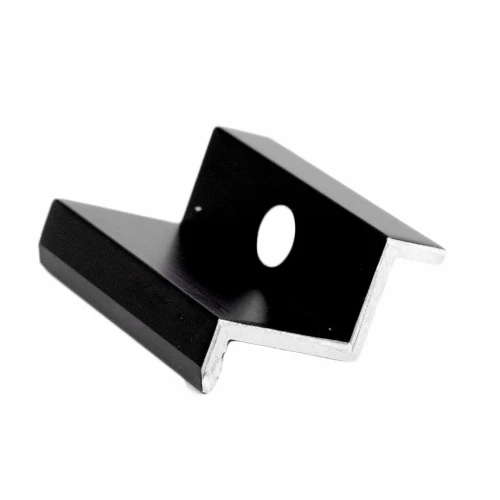

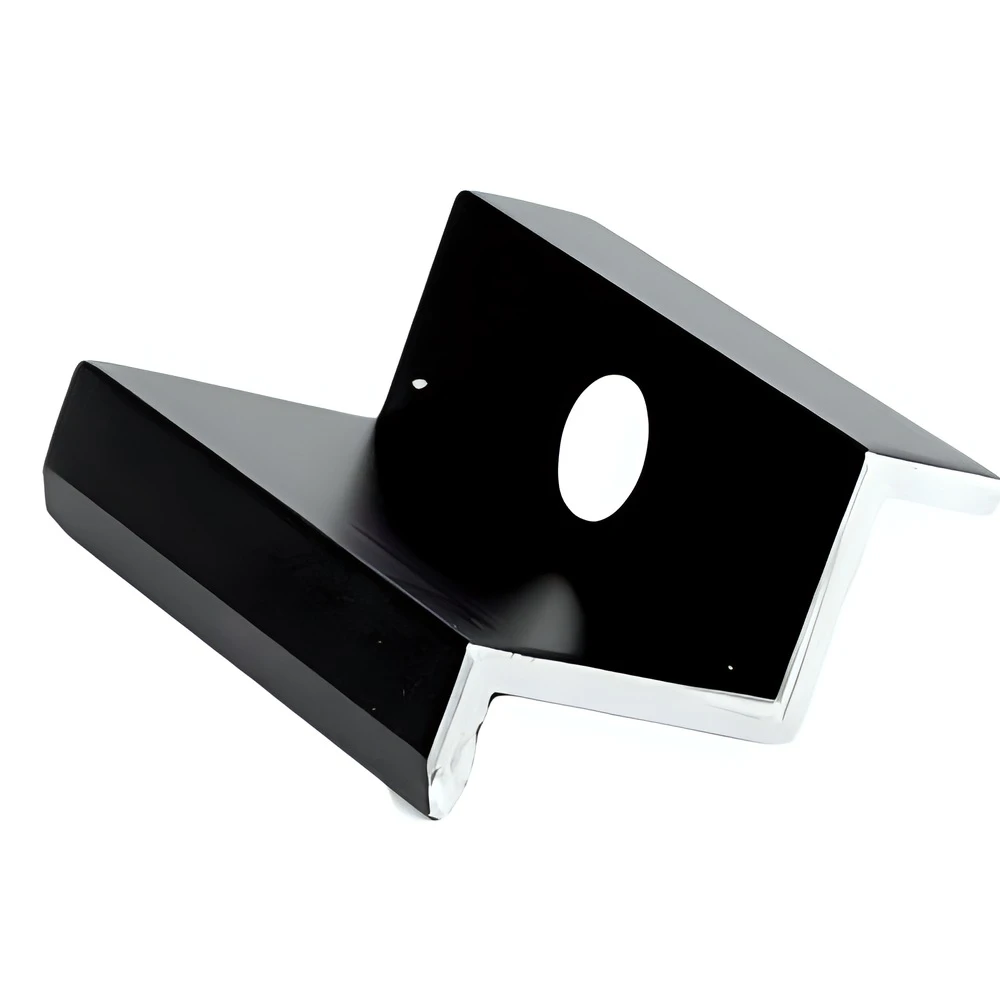

Boční klema H30 černá eloxovaná – koncová klema PV L50

Boční (koncová) klema H30 pro upevnění vnějšího okraje fotovoltaických panelů s tloušťkou rámu 30 mm. Vyrobena z hliníku 6060 s černým eloxováním, které zvyšuje odolnost proti korozi a zajišťuje estetický vzhled instalace.

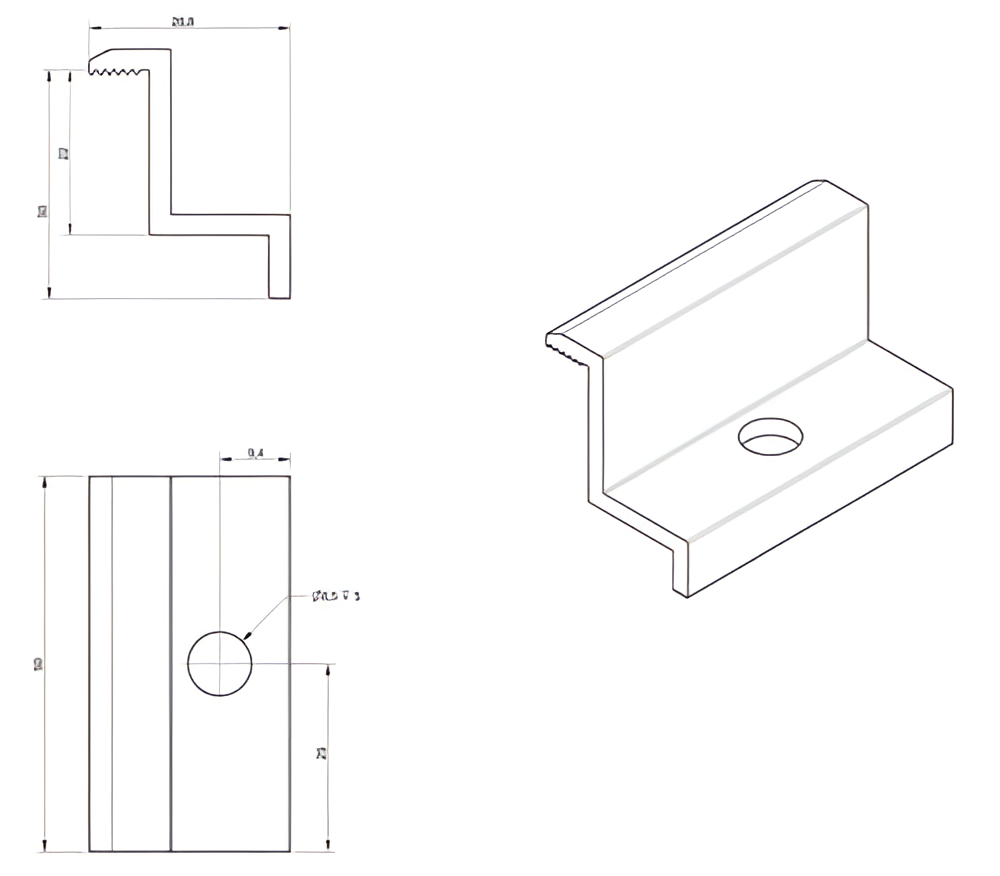

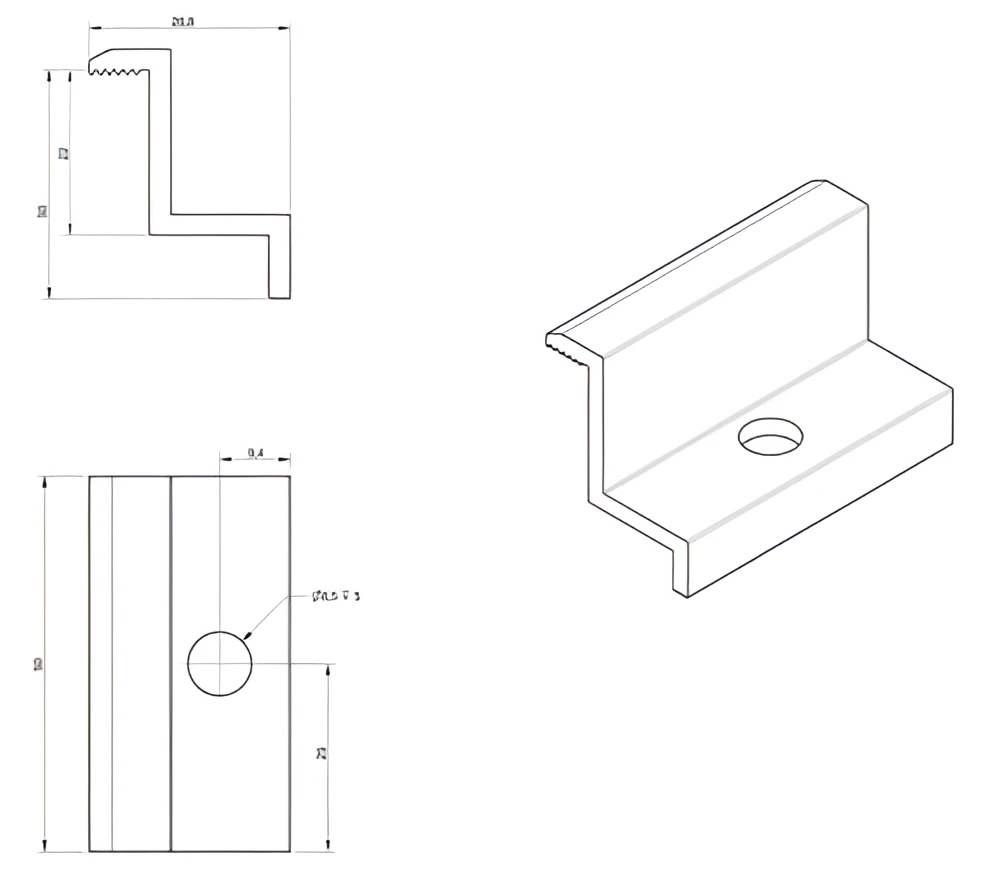

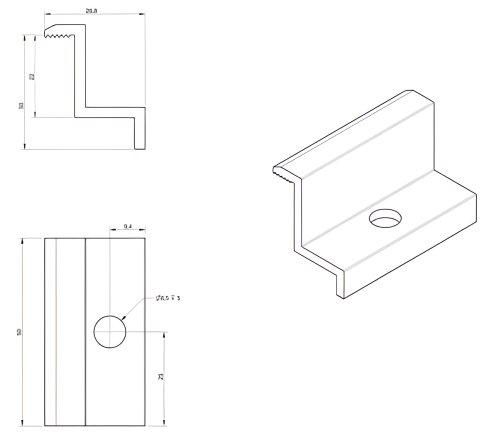

Technický výkres boční klemy H30 – rozměrové pohledy a izometrický pohled

Použití a montáž

Boční klema slouží jako koncový prvek na konci řad fotovoltaických modulů — jak na plochých střechách, tak na šikmých. Pro vzájemné upevnění panelů je nutné použít středové klemy. V balení je pouze hliníková klema — šroub a matici je třeba zvolit samostatně.

Kompatibilita s montážními profily

Hliníkové profily pro šestihranný šroub

Hliníkové profily pro šroub T

Trapézové profily pro střechy z trapézového plechu

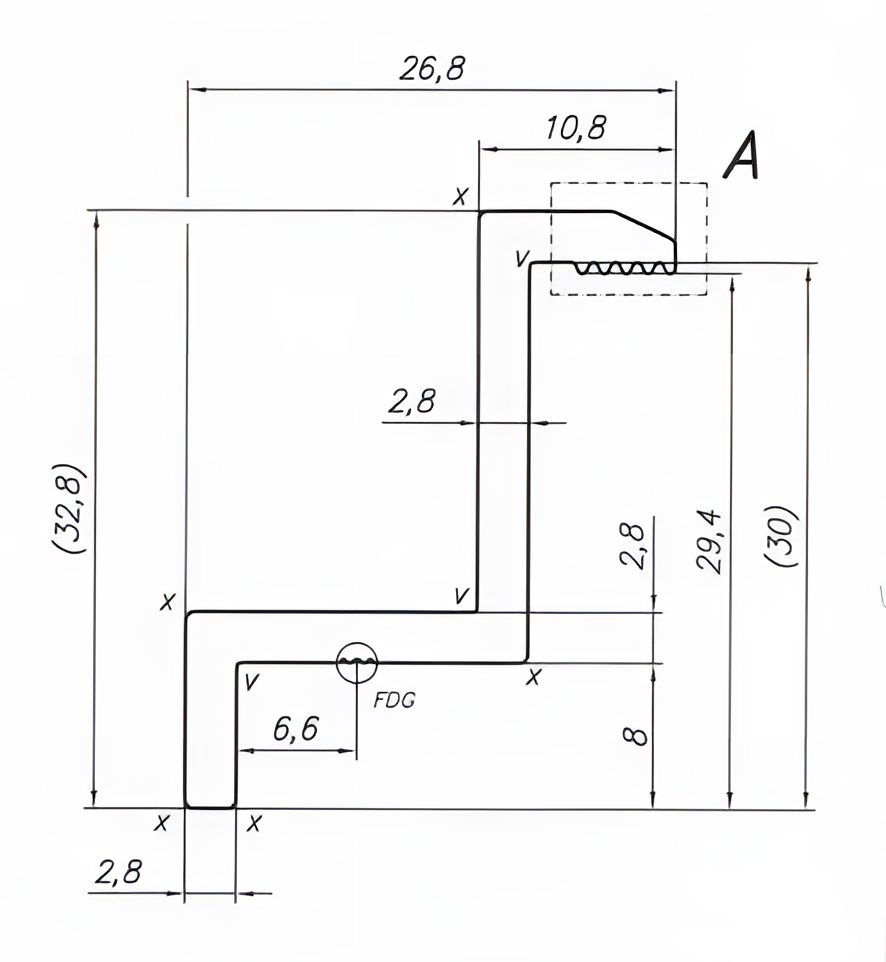

Rozměrový výkres profilu boční klemy H30 – řez s detailními rozměry

Rozměry a technické parametry

Šířka: 26,8 mm

Celková výška: 32,8 mm

Pracovní výška (H): 30 mm

Délka: 50 mm

Montážní otvor: Ø8,5 mm (na šroub M8)

Tloušťka stěny: 2,8 mm

Materiál: hliník 6060

Povrchová úprava: černé eloxování

Barva: černá

Výběr imbusového šroubu DIN 912

Typ profilu	Velikost šroubu
T-profil	M8x20
Šestihranný profil	M8x20
Trapézový mostek (pod klín)	M8x20
Trapézový mostek (pod šestihranný šroub)	M8x20

Doporučený utahovací moment je třeba zvolit podle pokynů výrobce fotovoltaických panelů.

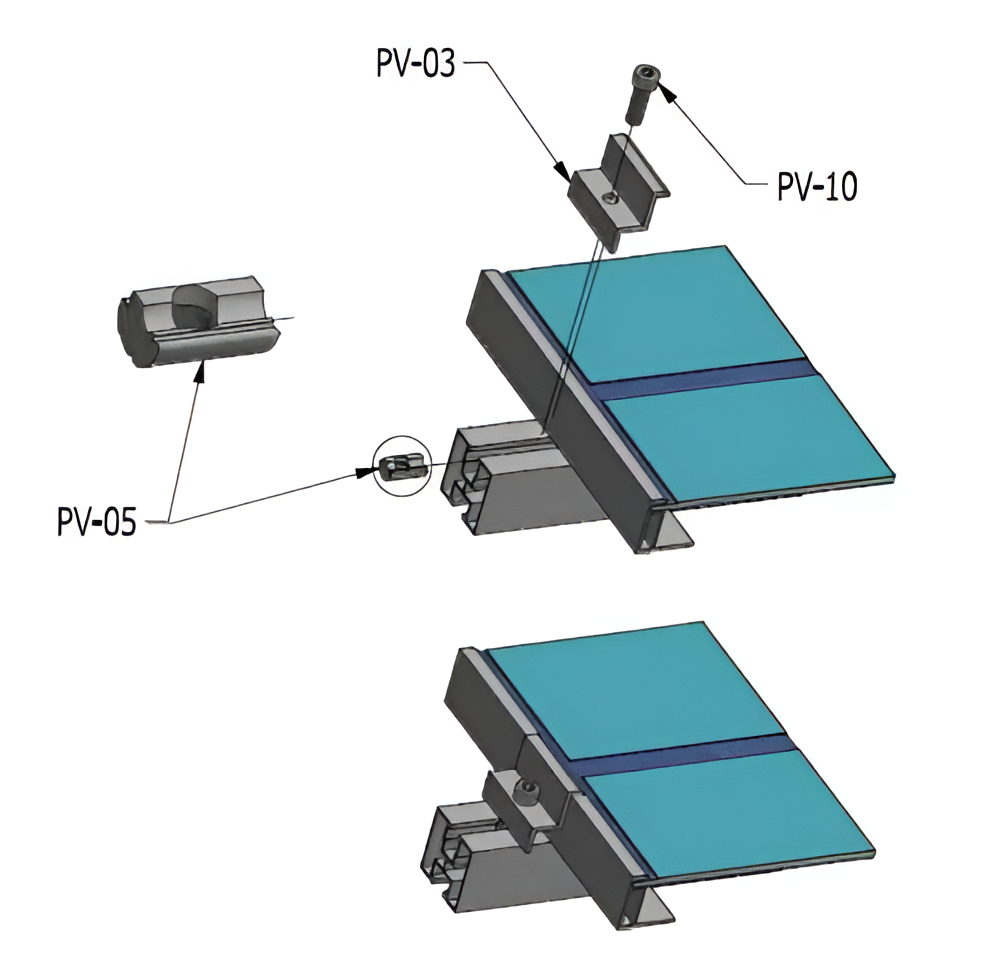

Schéma montáže boční klemy s posuvným klínem a šroubem na hliníkovém profilu

Montážní schéma zobrazuje způsob usazení boční klemy na hliníkovém profilu pomocí posuvného klínu a imbusového šroubu. Klema přitlačuje okraj fotovoltaického modulu a zajišťuje stabilní a bezpečné upevnění.

Návod na montáž posuvných klínů a šroubů na hliníkovém profilu fotovoltaického systému

Technické údaje

Typ svorky	Krajní
Tloušťka panelu [mm]	30
Barva	Černá
Zemnící kolík	Ne
Příslušenství	Bez příslušenství
