Střední svorka H11 L50 nízká Hliník 6060
Zanechte zpětnou vazbu k produktu
Střední svorka pro uchycení dvou FV modulů, vyrobená z hliníku 6063/T66. Tloušťka 3 mm, otvor Ø 8,5 mm pro šroub M8, šířka 25 mm. Surový povrch, protiskluzové vroubkování.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: 000-186
Vlastnosti produktu
[PIM] Klemy #34
- Typ svorky Střední
- Barva Stříbrná
- Zemnící kolík Ne
- Příslušenství Bez příslušenství
Popis

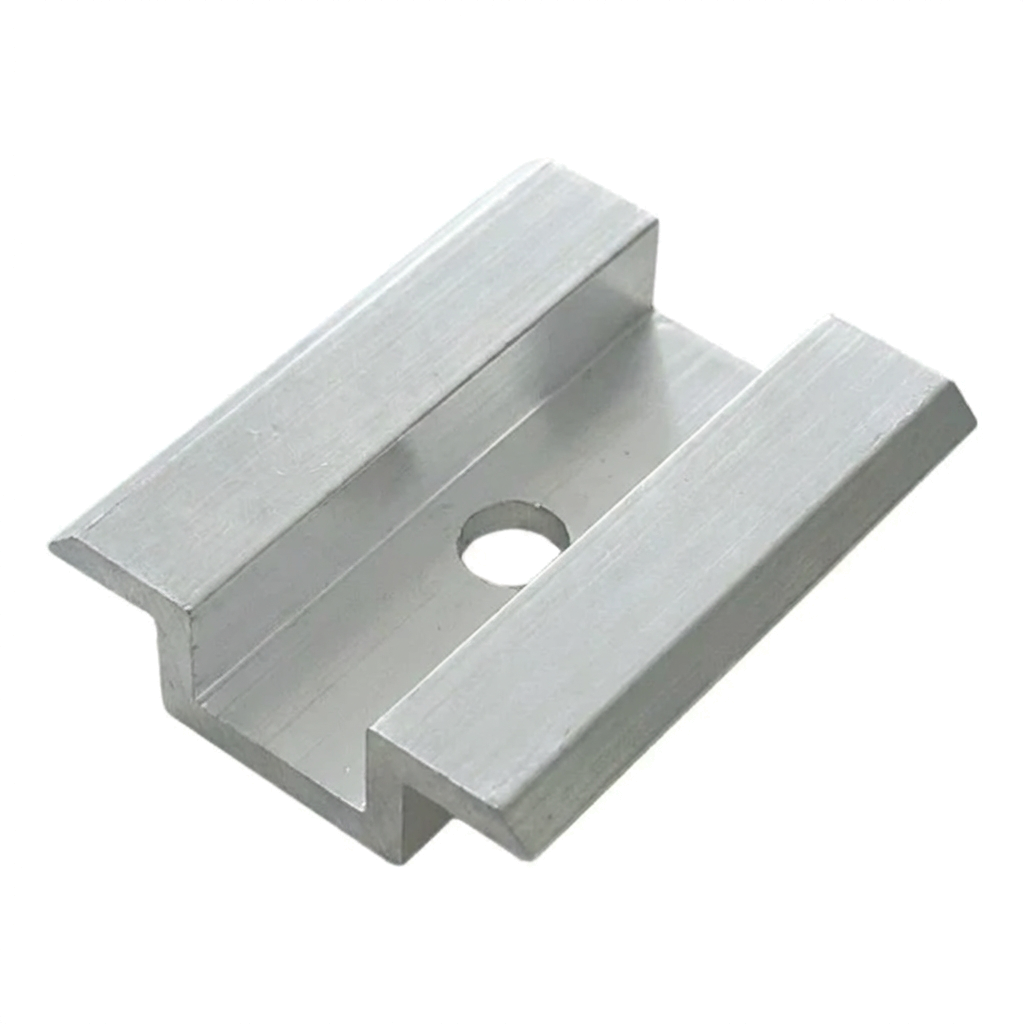

Střední nízká svorka H11 – hliník 6063/T66
Střední nízká svorka H11 pro uchycení dvou sousedních fotovoltaických modulů na montážním profilu. Nízký profil umožňuje použití s panely s tenkými rámy a zajišťuje spolehlivý a stabilní přítlak.
Svorka je vyrobena z hliníku 6063/T66 v přirozené stříbrné barvě (surový povrch). Tato slitina se vyznačuje vysokou odolností proti korozi a vynikajícími mechanickými vlastnostmi, což zaručuje dlouholetou trvanlivost instalace.
Montáž je rychlá a intuitivní — vložka (T-matice nebo s kuličkou) se umístí do drážky profilu a dotažením šroubu se oba panely přitlačí k montážní liště. Zoubky na obou stranách svorky zachytí rámy modulů a účinně je zajistí proti posunutí.

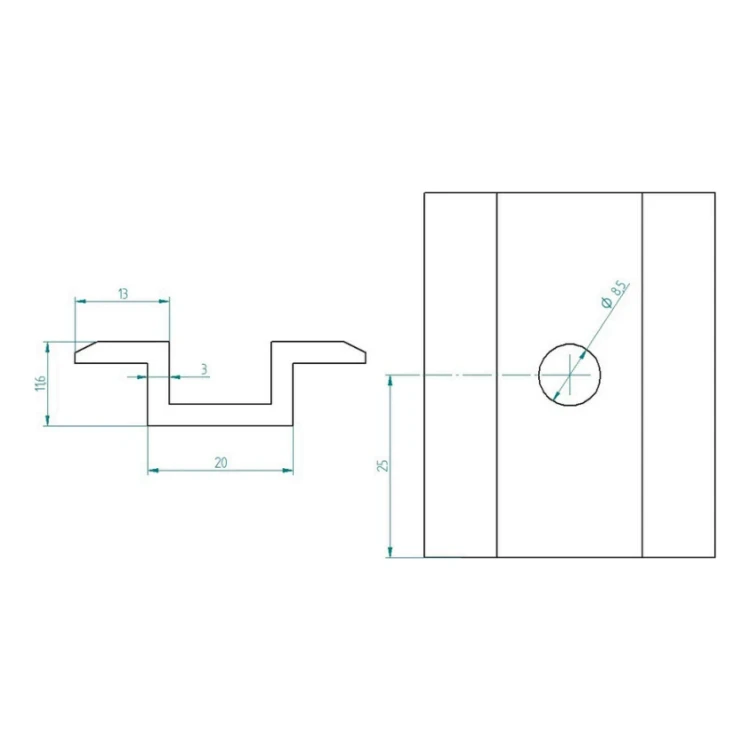

Rozměry svorky: šířka 25 mm, výška 11,6 mm, šířka drážky 13 mm, otvor Ø 8,5 mm. Kompaktní rozměry a nízká hmotnost usnadňují přepravu i montáž na střeše.
Technické parametry
- Materiál: hliník 6063/T66
- Povrchová úprava: surový (stříbrná barva)
- Tloušťka: 3 mm
- Výška: 11,6 mm
- Montážní otvor: Ø 8,5 mm (pro šroub M8)
- Použití: ploché i šikmé střechy
Svorka je kompatibilní s profily pro šestihranný šroub, profily s T-drážkou a trapézovými spojkami. Délka šroubu se volí stejně jako u boční svorky s přidáním 15 mm.
Upozornění: utahovací moment je třeba zvolit v souladu s pokyny výrobce fotovoltaických panelů.
