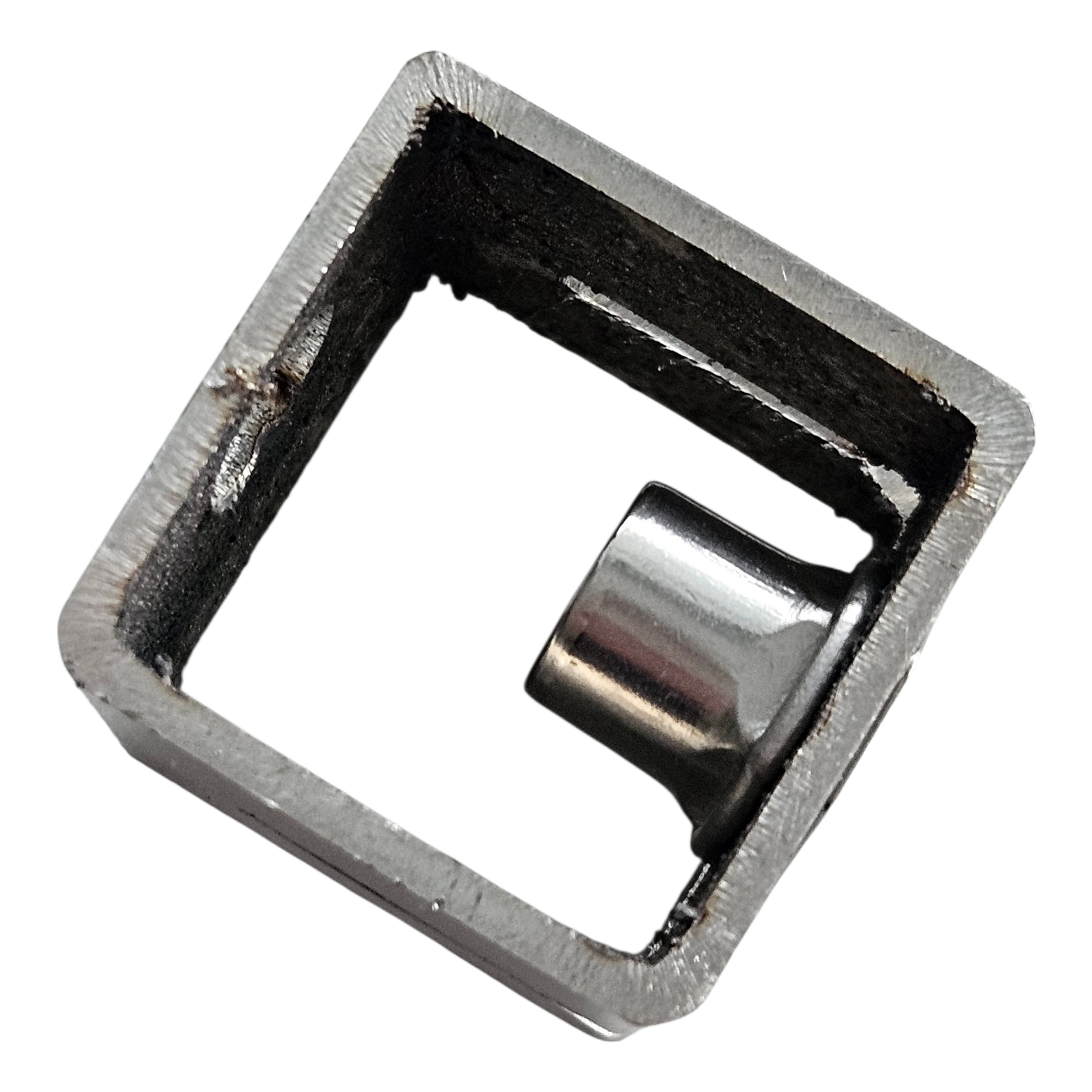

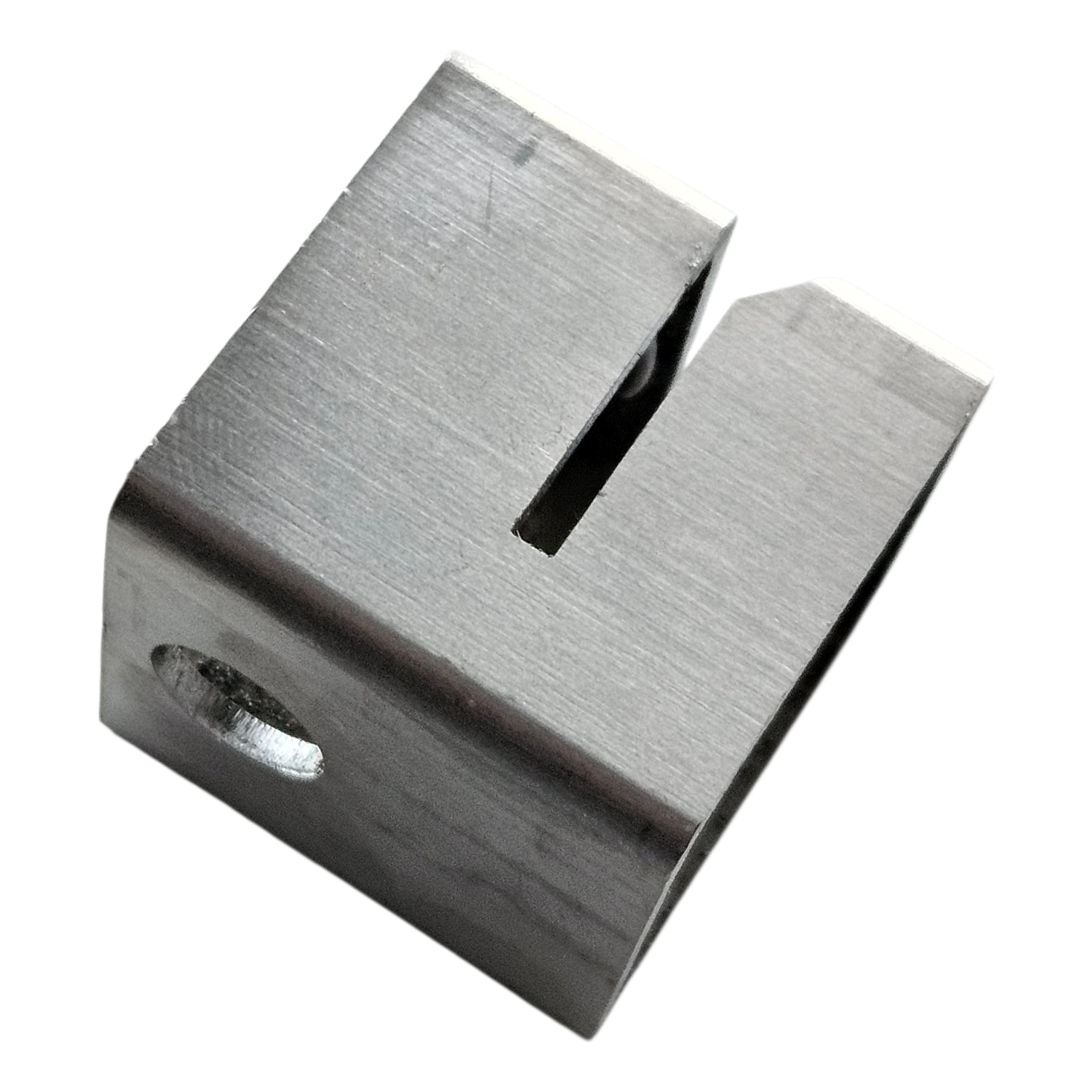

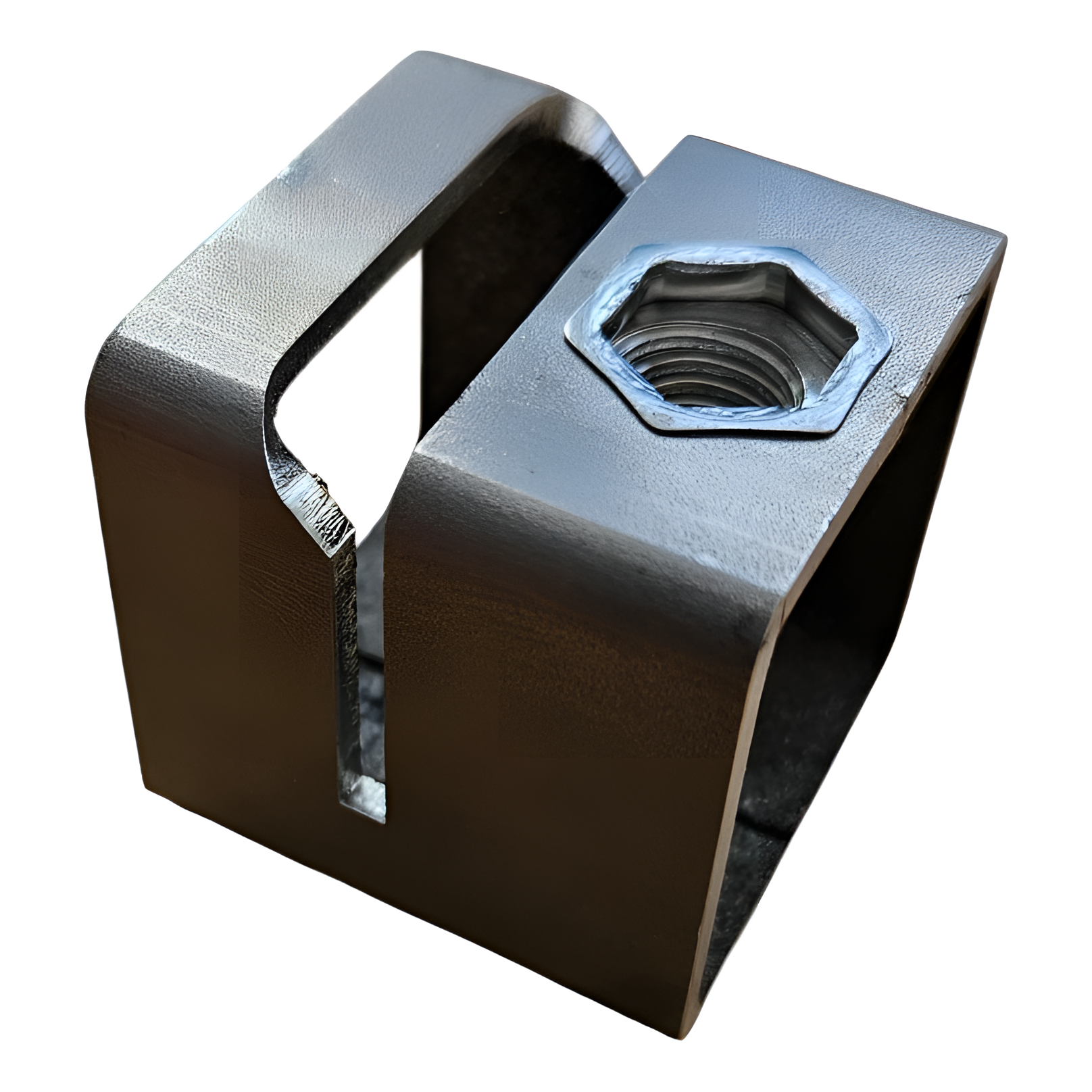

Synerga ZU-1 – univerzální montážní držák pro PV svorky na přístřešky a pozemní konstrukce
produkt nedostupný
přidat do seznamu přání
Popis
Synerga ZU-1 – montážní držák pro FV svorky na carporty Vica a pozemní konstrukce
Synerga ZU-1 je univerzální montážní držák, který výrazně zrychluje instalaci fotovoltaických svorek na carportových a pozemních konstrukcích. Díky kompaktní, otevřené konstrukci z oceli S355 umožňuje tento element namontování střední nebo koncové svorky na libovolném místě vaznice — bez nutnosti použití kolejnic s drážkou. Stačí šroub M8 k dosažení pevného, spolehlivého spojení.
Držák se nasune na okraj vaznice a poté se dotáhne šroubem M8 procházejícím skrz otvor s vnitřním závitem. Takto připravený montážní bod přijme libovolnou svorku — boční nebo střední — což dává instalatérovi plnou volnost při rozmístění FV modulů.
Technické parametry
- Výrobce: Synerga
- Materiál: ocel S355, tloušťka 2 mm
- Rozměry: 30 × 30 × 30 mm
- Závit: M8 (vnitřní otvor)
- Kompatibilita: střední a koncové svorky pro FV moduly
- Určení: Výhradně naše carporty Vica a naše pozemní konstrukce Synerga
Montáž v praxi

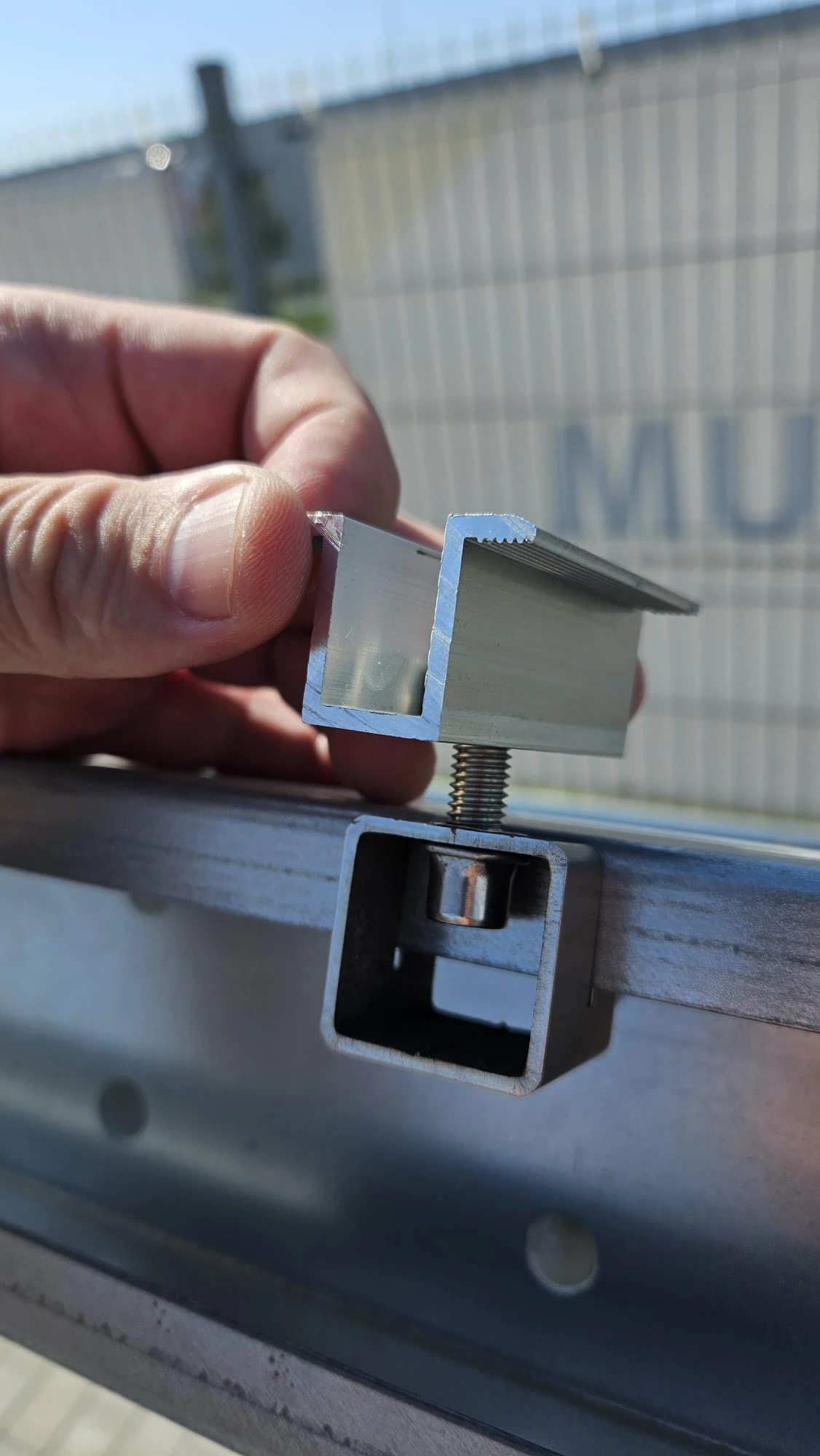

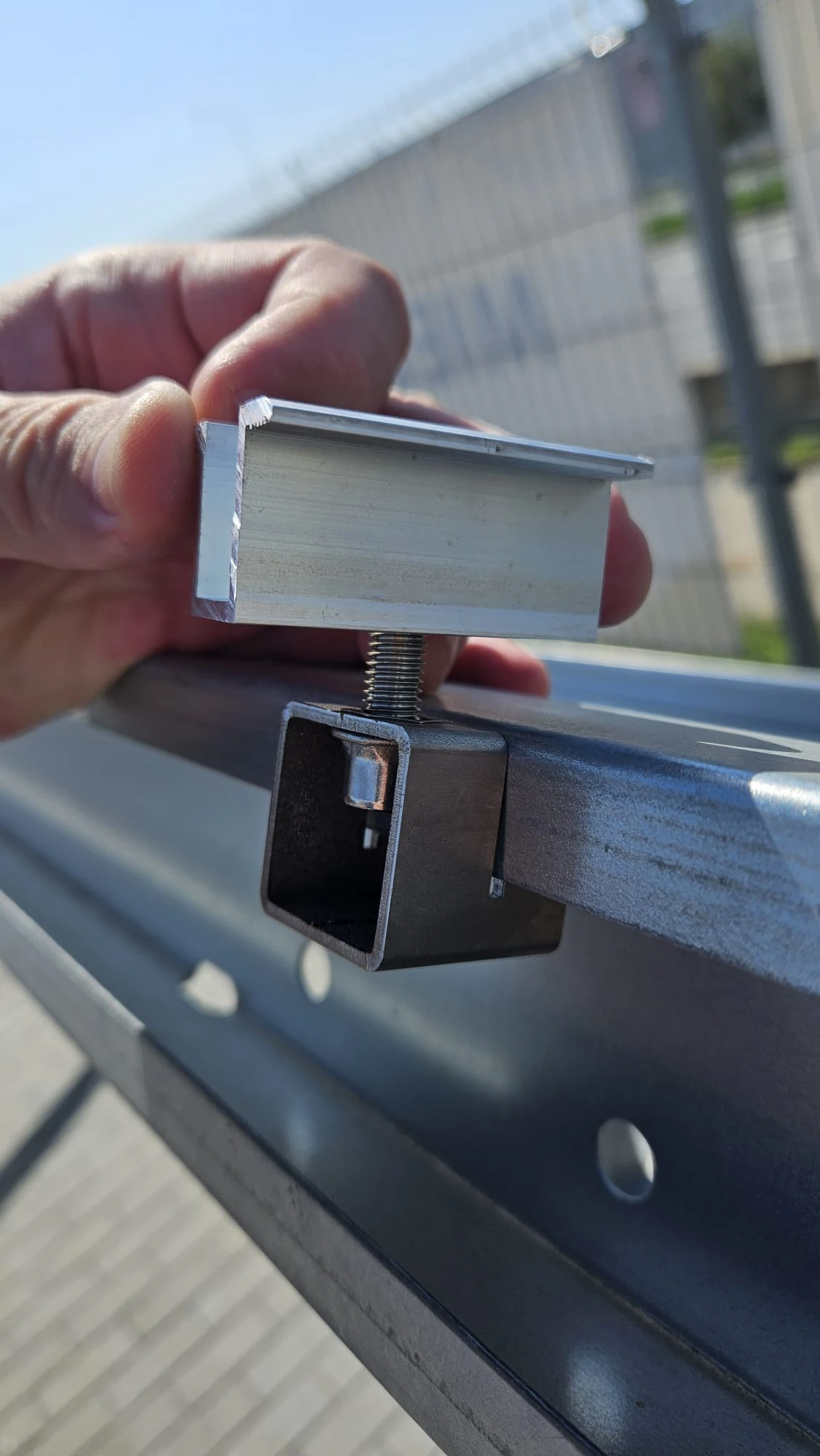

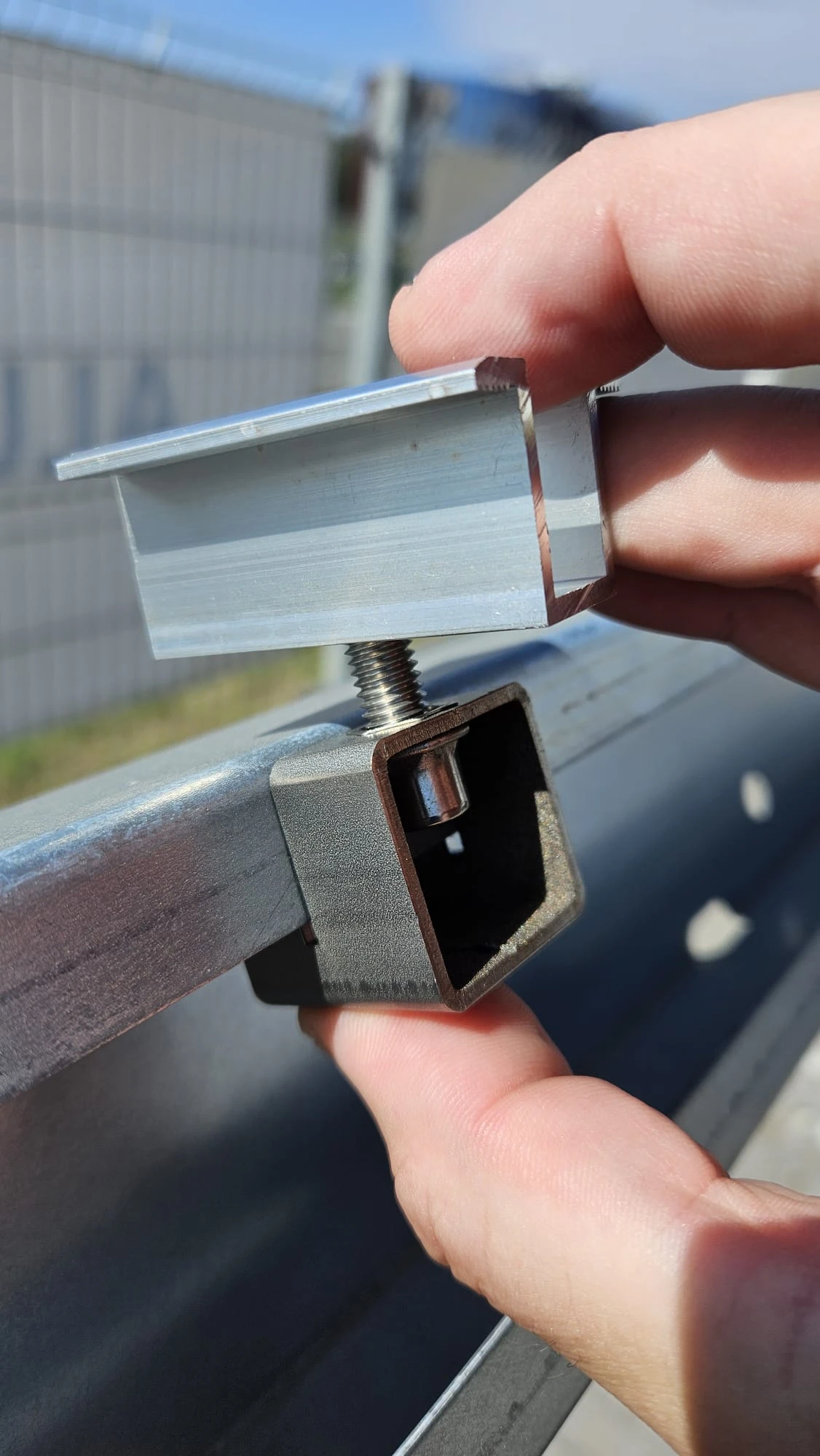

Následující fotografie ukazují držák ZU-1 osazený na ocelové vaznici se fotovoltaickou svorkou — hotový bod uchycení panelu:
.webp)
Výhody pro instalatéra
- Volný výběr pozice — svorku namontujete přesně tam, kde to vyžaduje rozteč modulů, bez omezení vyplývajících z drážky kolejnice
- Univerzálnost — spolupracuje jak se středními, tak s koncovými (bočními) svorkami
- Rychlá montáž — nasunutí na vaznici a dotažení jedním šroubem M8 trvá několik sekund
- Odolná ocel S355 — vysoká mez kluzu zaručuje trvalé spojení odolné vůči větrnému a sněhovému zatížení
- Náhradní díl — dostupný jednotlivě, což usnadňuje výběr odpovídajícího množství
