Nosný C profil pro samonosné posuvné brány 80x80x27,5x5 mm 6000 mm

Přejít na zpětnou vazbu k produktu

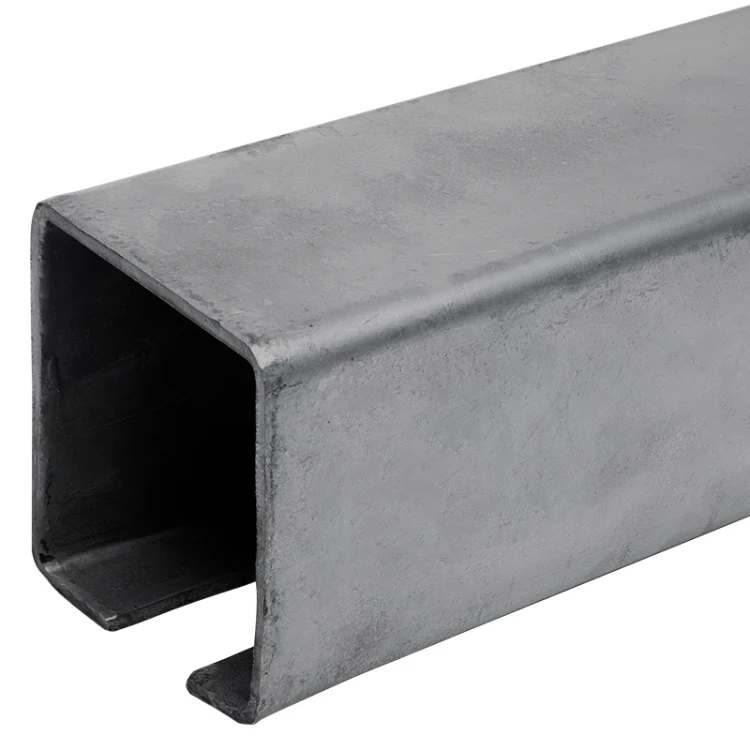

Ocelový nosný C profil o průřezu 80×80 mm a tloušťce stěny 5 mm, délka 6000 mm. Profil pro samonosné posuvné brány s výstupky 27,5 mm, nepozinkovaná ocel, hmotnost 60,132 kg.

Přejít na úplný popis

2 611,83 Kč

Náklady na dopravu nejsou zahrnuty v ceně.

Množství

ks.

Dostupnost:

Skladem (velké množství)

Doba přepravy: 5 dny

[PIM] szyny-jezdne #115

Typ pojezdového systému Pojezdový systém
Velikost pojezdové lišty 80x80x5
Materiál Ocel

Popis

Nosný C profil pro posuvnou bránu · 80 × 80 mm · 6 m

C profil 80 × 80 mm se stěnou 5 mm a štěrbinou 27,5 mm, délka 6000 mm – nosný prvek křídla samonosné posuvné brány

80 × 80 mmprůřez

5 mmstěna

6 mdélka

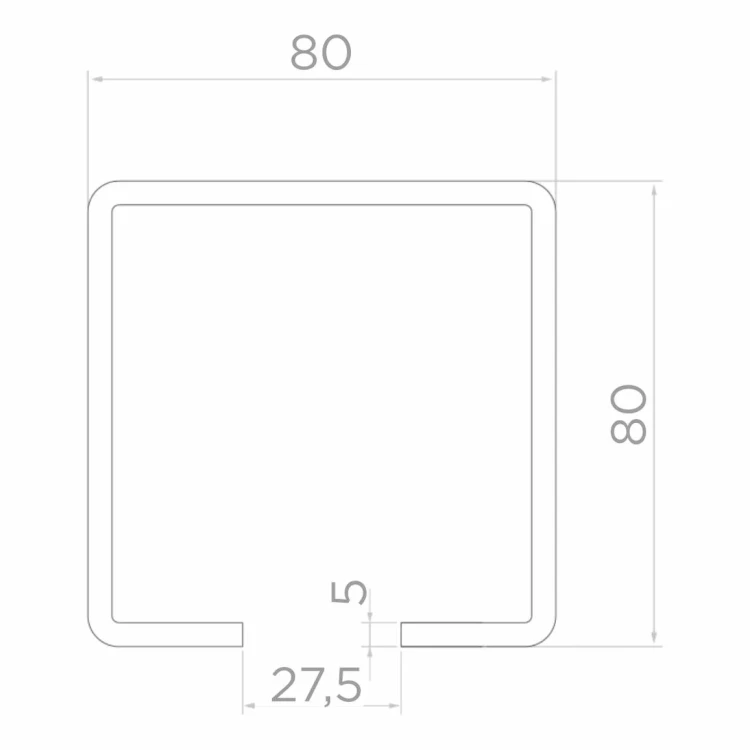

Rozměrový výkres nosného C profilu: profil a × h = 80 × 80 mm, stěna s = 5 mm, štěrbina 27,5 mm, délka L = 6000 mm

Ilustrační výkres: průřez profilu a boční pohled (přerušený). Rozměry podle výkresu výrobce.

Rychlé rozhodnutí

PoužitíNosný profil křídla samonosné posuvné brány – uvnitř profilu se pohybují pojezdové vozíky

VýběrPojezdové vozíky, koncovou krytku profilu a nájezdové kolečko vyberte podle profilu 80 × 80 mm

PodmínkyProfil bez antikorozního povlaku – po zkrácení a svaření brány jej ošetřete (zinkováním nebo nátěrem)

O produktu

Nosný C profil tvoří nosný prvek křídla samonosné posuvné brány. Přivařuje se ke konstrukci křídla a uvnitř něj se pohybují pojezdové vozíky upevněné na základu.

Průřez má vnější rozměry a × h rovné 80 × 80 mm a stěnu s 5 mm. Ve spodní stěně je štěrbina 27,5 mm, kterou procházejí nosné čepy vozíků. Délka profilu L je 6000 mm; rozměry vycházejí z výkresu výrobce.

Profil je z oceli bez povlaku, proto je po zhotovení křídla nutné jej ošetřit proti korozi. Hmotnost jednoho kusu je 60,132 kg.

Rozměry

Vnější průřez a × h	80 × 80 mm
Tloušťka stěny s	5 mm
Šířka štěrbiny	27,5 mm
Délka L	6000 mm

Rozměry podle výkresu výrobce.

Materiál a povlak

Materiál	ocel
Povlak	bez povlaku

Prodejní jednotka

Prodejní jednotka	1 ks
Hmotnost jednotky	60,132 kg

Hmotnost podle údajů dodavatele (orientační hodnota).

Výběr a montáž

✓Vyberte pojezdové vozíky pro profil 80 × 80 mm – profil a vozíky musí odpovídat stejné velikosti systému.
✓Profil zkraťte a přivařte ke konstrukci křídla štěrbinou dolů; štěrbina 27,5 mm vede vozíky.
✓Po svaření ošetřete ocel proti korozi a uzavřete konce profilu koncovou krytkou s kolečkem.

Důležité

Přípustnou hmotnost a délku křídla určuje sada pojezdových vozíků, nikoli samotný profil. Před výběrem profilu zkontrolujte parametry vozíků.
