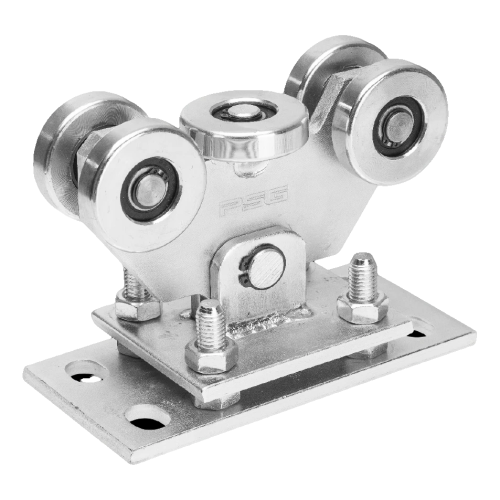

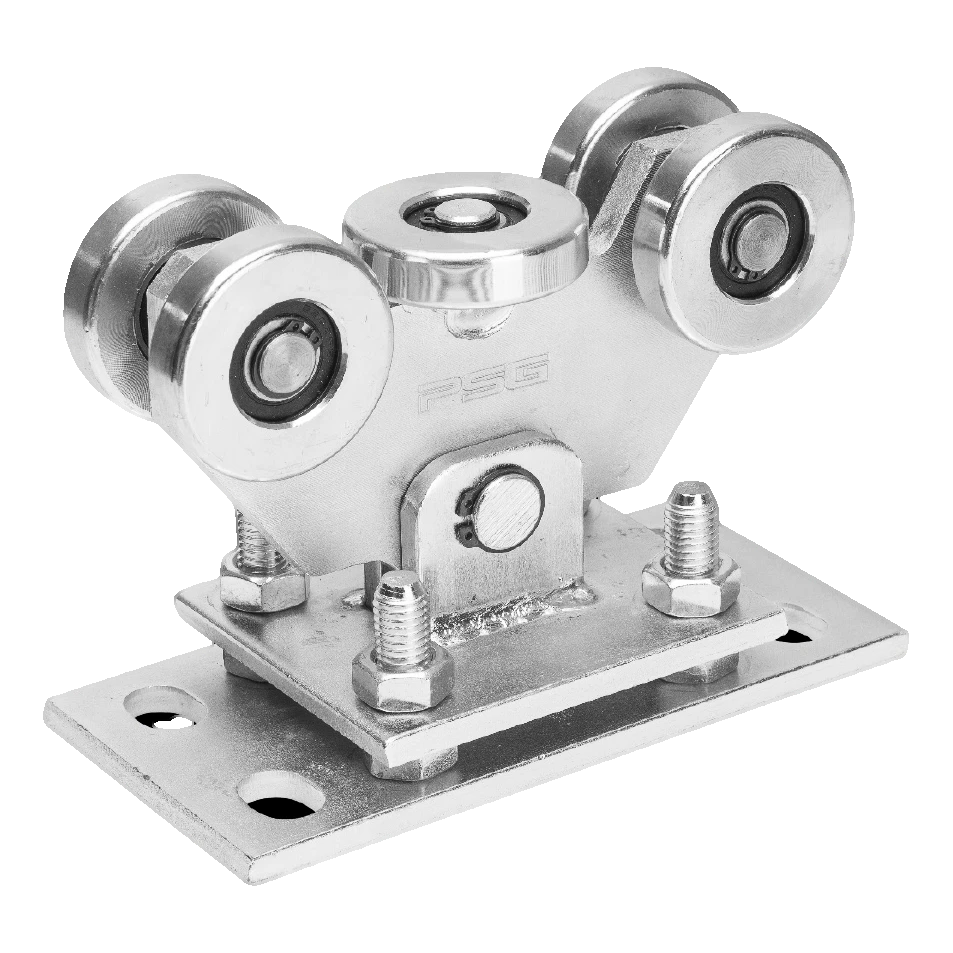

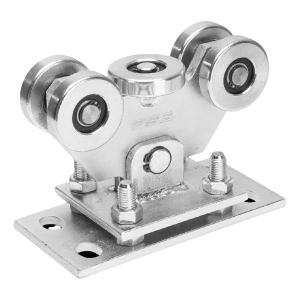

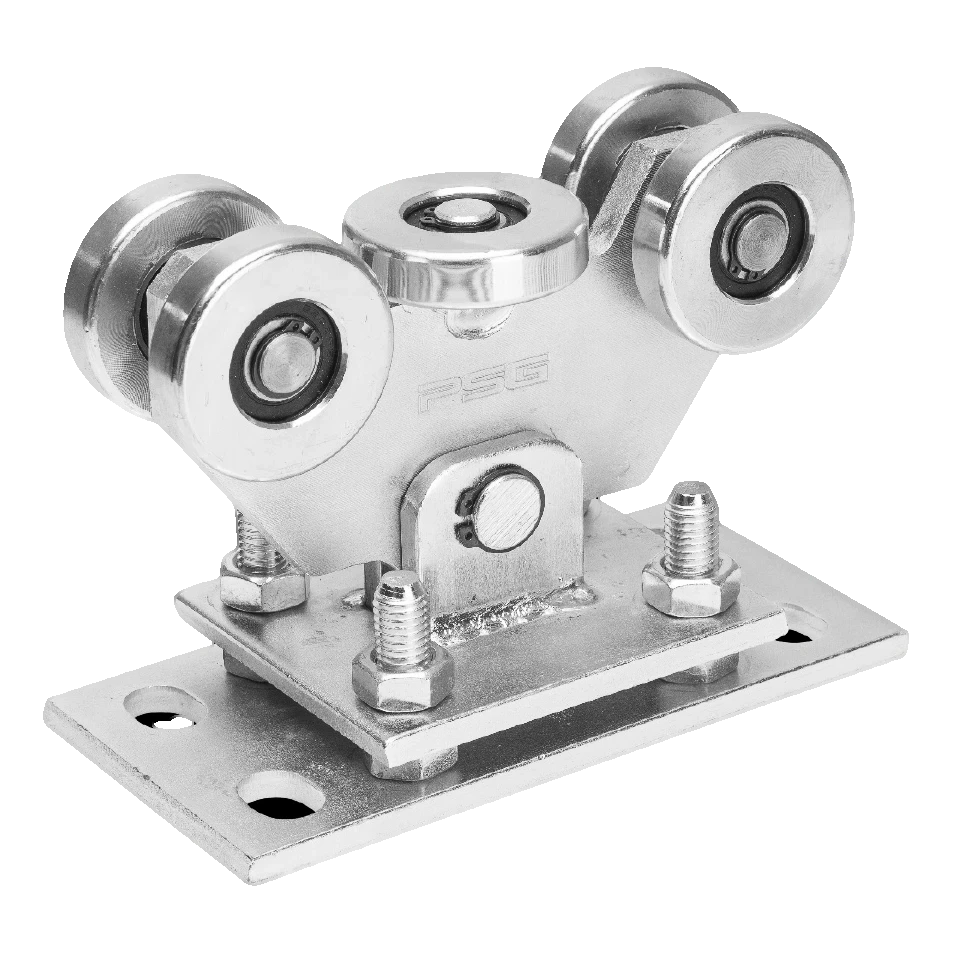

Pojezdný bránový vozík 80 pro posuvnou bránu s 5 ocelovými kolečky nastavitelný

Konstrukce a princip funkce

Vozík je vybaven 5 ocelovými kladkami — čtyři nosné kladky uspořádané svisle a jedna vodorovná kladka plnící funkci vodící. Toto uspořádání zajišťuje stabilní podepření kolejnice brány jak zespodu, tak z boku, což se projevuje tichým chodem a minimálním opotřebením pojezdných prvků. Tělo vozíku je spojeno s montážní deskou pomocí kyvného čepu, díky čemuž se celá soustava kladek může vychylovat a kompenzovat případné montážní odchylky. Výšková regulace se provádí šrouby zajištěnými maticemi — to umožňuje přesné nastavení úrovně kolejnice vůči sloupkům brány bez nutnosti použití distančních podložek.

Vozík je určen pro kolejnici s profilem 80 × 80 × 5 mm a přenáší zatížení až 550 kg, což z něj činí vhodné řešení pro brány středních a velkých rozměrů — jak v obytných objektech, tak v průmyslových areálech.

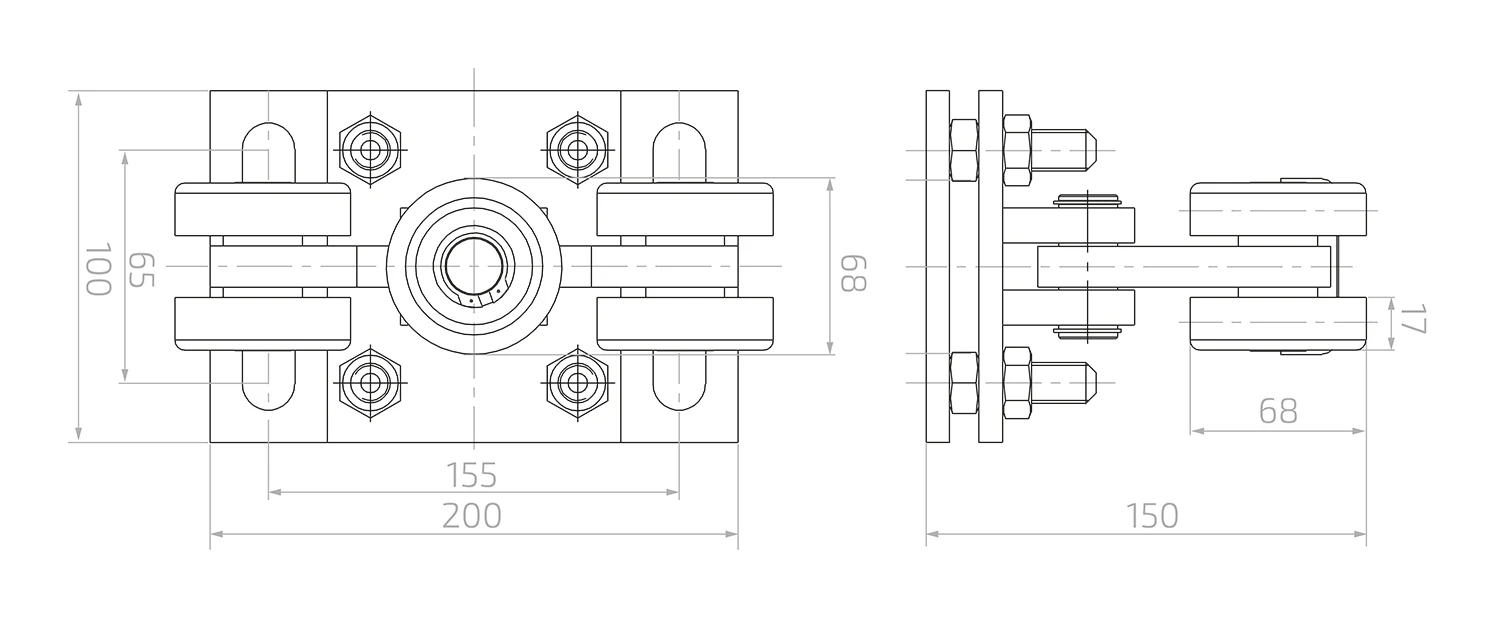

Rozměry a technické parametry

• Maximální zatížení: 550 kg
• Počet kladek: 5 (4 nosné svislé + 1 vodící vodorovná)
• Materiál kladek: ocel
• Povrchová úprava: pozinkování
• Kolejnice: profil 80 × 80 × 5 mm
• Rozměry montážní desky: 200 × 100 mm
• Rozteč montážních otvorů (podélně): 155 mm
• Rozteč montážních otvorů (příčně): 65 mm
• Průměr kladky: 68 mm
• Šířka kladky: 17 mm
• Šířka soustavy kladek: 68 mm
• Celková výška vozíku: 150 mm
• Hmotnost: 5,5 kg
• EAN: 5901289674652

Výhody pro montážníka

• Kyvná konstrukce kompenzuje nepřesnosti montáže a nerovnosti podkladu
• Výšková regulace šrouby — rychlé a přesné nastavení úrovně kolejnice
• Podélné otvory v montážní desce umožňují korekci polohy vozíku po ukotvení
• Zinkový povlak zajišťuje odolnost proti korozi v exteriérových podmínkách
• Ložiskované ocelové kladky zaručují dlouhou životnost a tichý chod
