PSG

Ozubený hřeben pro samonosné posuvné brány plast L1000X20 do 800 kg

Přejít na zpětnou vazbu k produktu

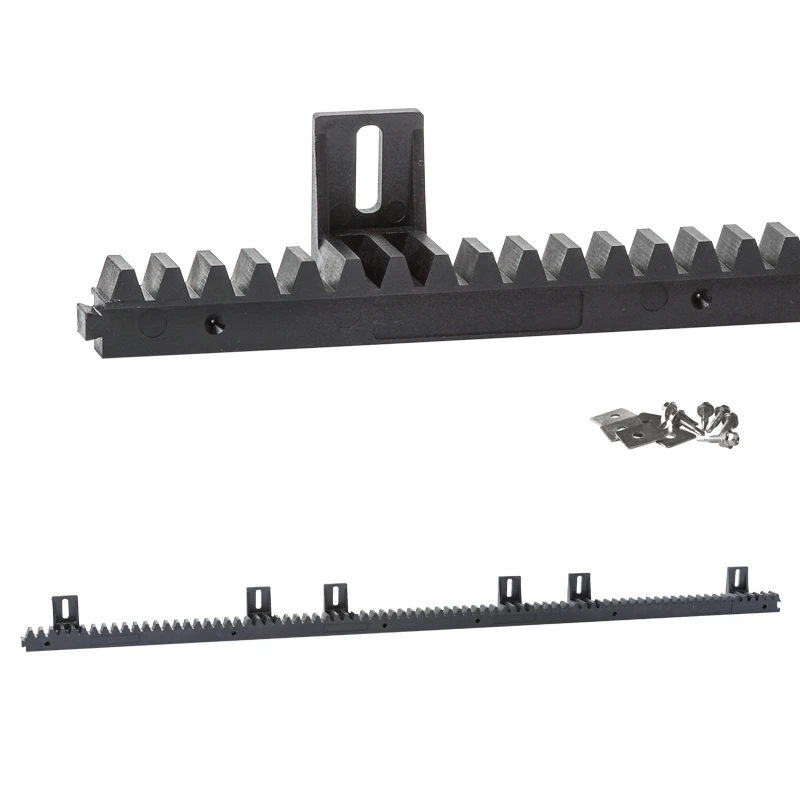

Ozubený hřeben z plastu s ocelovým jádrem, délka 1020 mm, modul zubu 4. Kompatibilní s pohony FAAC, CAME, NICE, BFT. V sadě samovrtné šrouby.

Přejít na úplný popis
s DPH bez DPH
Cena 171,17 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem (velké množství)
Doba přepravy: 24 hodin

Vlastnosti produktu

[PIM] Cat 121 #121

  • Materiál Plast

Popis

Plastový ozubený hřeben · modul 4

Délka 1018 mm, šířka 20 mm, modul 4, montážní držáky: 6 ks, pro posuvné brány o hmotnosti do 800 kg

4modul ozubení
1018 mmdélka
20 mmšířka
do 800 kgnosnost
Rozměrový výkres plastového ozubeného hřebene: L = 1018 mm, b = 20 mm, modul 4
Otevřít rozměrový výkres v plné velikosti
Ilustrační výkres: pohled na hřeben s držáky, detail konce s držákem a řez držákem. Rozměry podle výkresu a údajů výrobce.

Rychlé rozhodnutí

PoužitíOzubený hřeben pohonu posuvné brány – přenáší pohyb z ozubeného kola pohonu na křídlo brány
VýběrPro pohony s ozubeným kolem s modulem 4; brány o hmotnosti do 800 kg
PodmínkyPlastové těleso nekoroduje a nevyžaduje mazání; ocelové jádro zpevňuje ozubený hřeben po celé délce.

O produktu

Plastový ozubený hřeben s ocelovým jádrem spolupracuje s ozubeným kolem pohonu posuvné brány. Plastové tělo má tišší chod než ocelový hřeben a ocelové jádro vedené podél hřebene zajišťuje jeho tuhost.

Hřeben má délku 1018 mm, šířku 20 mm a modul 4. Montážní držáky s podélnými otvory: 6 ks; součástí balení jsou samovrtné šrouby s podložkami.

Hřeben je určen pro brány o hmotnosti do 800 kg a je vhodný pro pohony s ozubeným kolem s modulem 4. Hmotnost hřebene je 1,4 kg.

Rozměry

Modul ozubení4
Délka1018 mm
Šířka20 mm
Výška hřebene (po vrcholy zubů)26 mm
Výška s držákem59 mm
Montážní držáky6
Nosnostdo 800 kg
Hmotnost1,4 kg
Rozměry podle výkresu a údajů výrobce; poloha držáků podle výkresu nebo fotografií, ocelové jádro je znázorněno pouze ilustračně.

Materiál a povlak

Materiálplast s ocelovým jádrem

Prodejní jednotka

Prodejní jednotka1 ks
Hmotnost jednotky1,4 kg
Hmotnost podle údajů dodavatele (orientační hodnota).

Výběr a montáž

  • ✓Zkontrolujte modul ozubeného kola pohonu – hřeben má modul 4.
  • ✓Jednotlivé hřebeny montujte na sraz tak, aby byla zachována plynulá návaznost rozteče zubů.
  • ✓Přišroubujte držáky ke křídlu brány samovrtnými šrouby s podložkami; podélné otvory umožňují nastavit výšku hřebene vůči ozubenému kolu.

Důležité

Hřeben je určen pro brány o hmotnosti do 800 kg. Pro těžší křídlo zvolte hřeben s vyšší nosností.
