Pojezdný bránový vozík 80 pro posuvnou bránu – 5-kladkový, ocelové kladky
produkt nedostupný
přidat do seznamu přání
Popis

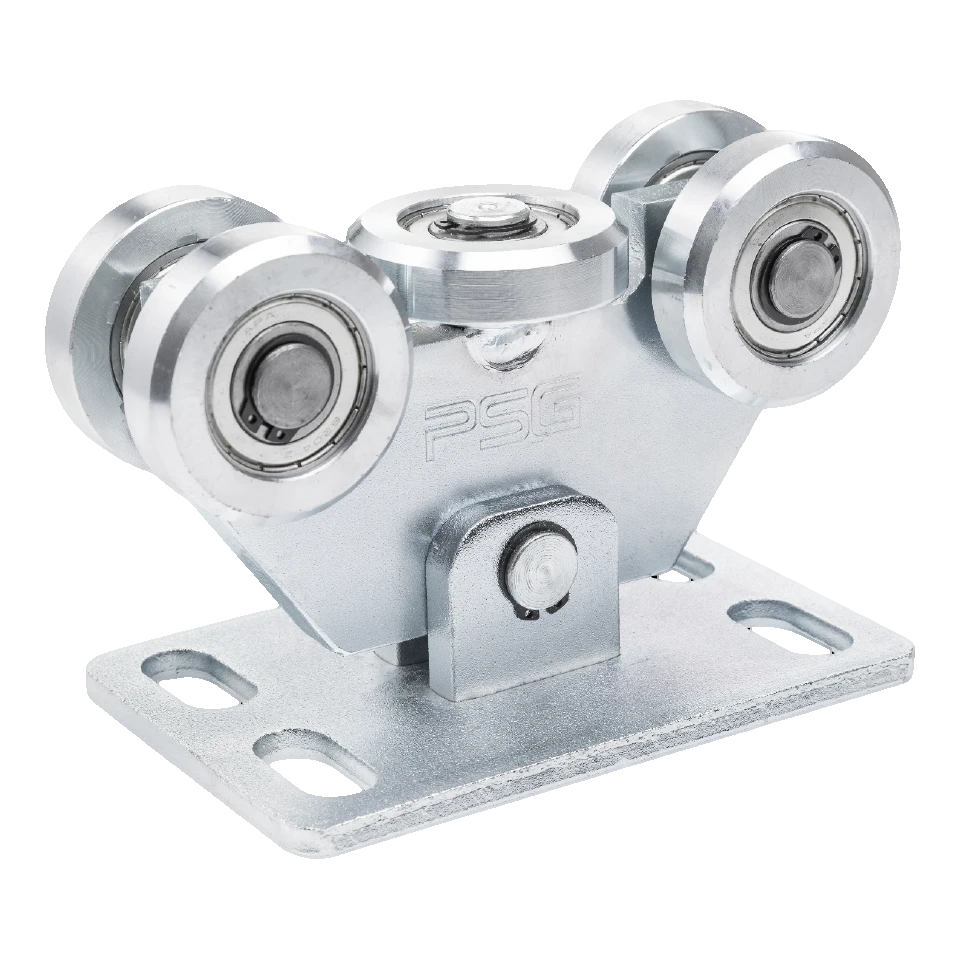

Pojezdový vozík 80 pro posuvnou bránu – 5 ocelových koleček, 650 kg
Pojezdový vozík 80 je odolný, 5-kolečkový nosný prvek určený pro samonosné posuvné brány. Díky kyvné konstrukci se vozík automaticky přizpůsobuje kolejnici brány, což zajišťuje plynulý a tichý chod i při vysokém zatížení. Spojení se základnou je realizováno pomocí otočného čepu, který kompenzuje případné nepřesnosti montáže a nerovnosti pojezdové dráhy.
Vozík je vybaven 5 ocelovými kolečky — 4 svislými a 1 vodorovným, které stabilizuje boční vychylování brány. Všechna kolečka jsou uložena na kuličkových ložiscích, což minimalizuje odpor při pojezdu a výrazně prodlužuje životnost mechanismu. Prvek je pozinkovaný, díky čemuž si zachovává odolnost proti korozi v exteriérových podmínkách. Maximální zatížení vozíku činí 650 kg, což umožňuje jeho použití u bran s těžkým křídlem – jak v obytných, tak v průmyslových objektech.
Vozík je kompatibilní s pojezdovou kolejnicí průřezu 80 × 80 × 5 mm. Stabilní, masivní základna s podélnými montážními otvory (drážkami) umožňuje přesné nastavení polohy vozíku na základu, což urychluje montáž a usnadňuje vyrovnání pojezdové dráhy.

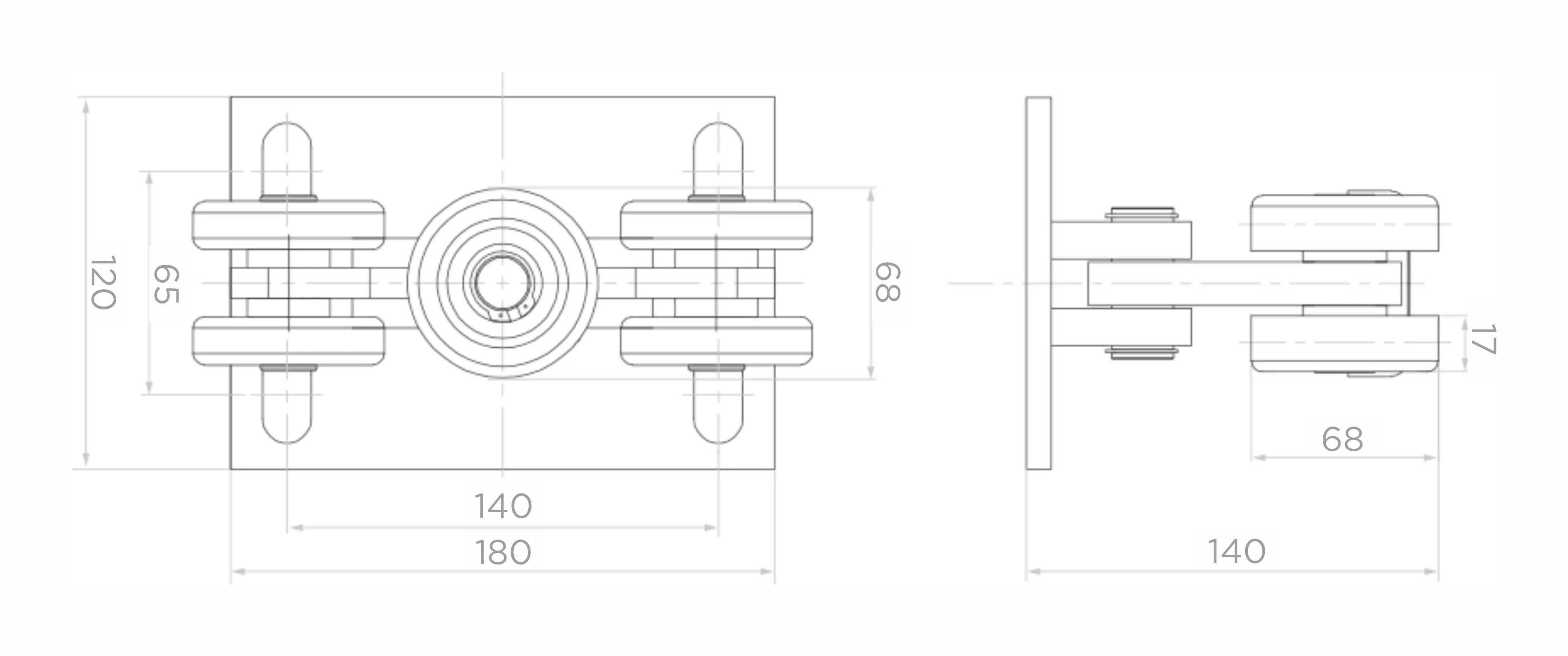

Rozměry a technické parametry
- Maximální zatížení: 650 kg
- Počet koleček: 5 (4 svislá + 1 vodorovné)
- Materiál koleček: ocel
- Povrchová úprava: pozink
- Kompatibilní kolejnice: 80 × 80 × 5 mm
- Rozměry základny (d. × š.): 180 × 120 mm
- Rozteč montážních otvorů (podélně): 140 mm
- Rozteč montážních otvorů (příčně): 65 mm
- Celková výška vozíku: 140 mm
- Pracovní šířka sestavy koleček: 68 mm
- Průměr svislého kolečka: 68 mm
- Šířka svislého kolečka: 17 mm
- Hmotnost: 5,18 kg
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Konstrukce vozíku | Výkyvná |
| Max. nosnost [kg] | 650 |
| Materiál koleček | Ocel |
| Počet koleček [szt.] | 5 |
| Velikost pojezdové lišty | 80x80x5 |
| Typ produktu | Jednotlivý vozík |
| Typ pojezdového systému | Pojezdový systém |
