Nosný C profil pro posuvnou bránu 68×68×3,5 mm, délka 6 m – polootevřený, pozinkovaný

C profil 68 × 68 mm s tloušťkou stěny 3,5 mm a štěrbinou 23 mm, délka 6000 mm, žárové zinkování – nosný prvek křídla samonosné posuvné brány

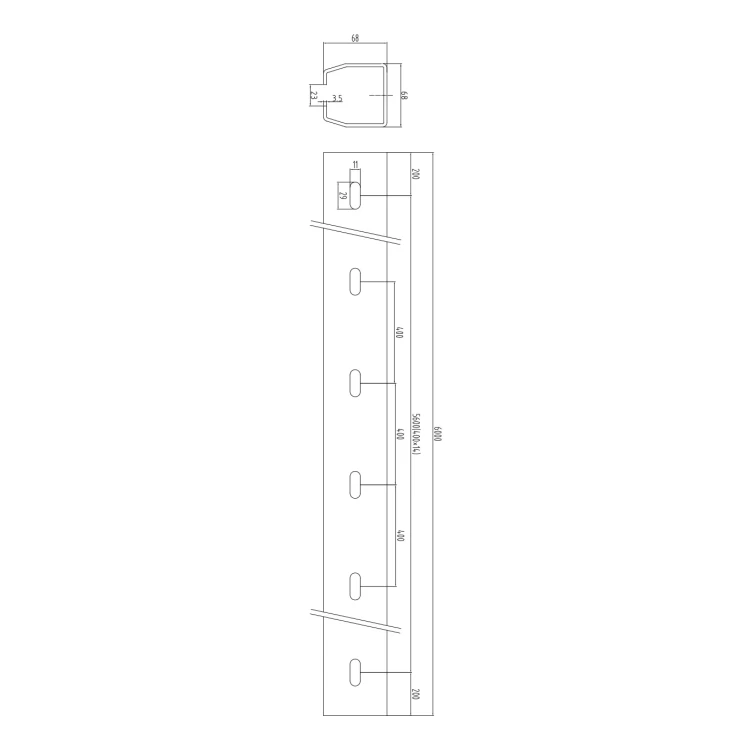

Otevřít rozměrový výkres v plné velikosti

O produktu

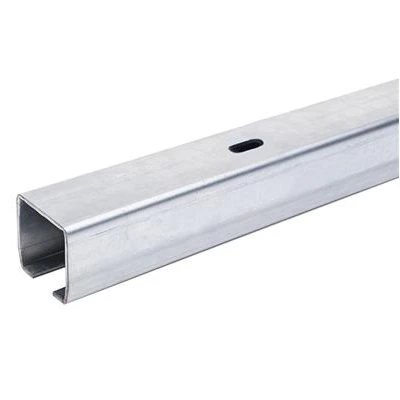

Nosný C profil tvoří nosnou část křídla samonosné posuvné brány. Upevňuje se ke spodní hraně křídla a uvnitř něj se pohybují pojezdové vozíky ukotvené k základu.

Průřez má vnější rozměry a × h rovné 68 × 68 mm a tloušťku stěny s 3,5 mm. Ve spodní stěně je štěrbina 23 mm, kterou procházejí nosníky vozíků. Délka profilu L je 6000 mm; rozměry vycházejí z výkresu výrobce.

Profil je žárově zinkovaný (žárové zinkování). Má montážní otvory 29 × 11 mm s roztečí 400 mm, takže jej lze ke křídlu přišroubovat místo přivaření. Hmotnost jednoho kusu je 36 kg.

Rozměry

Materiál a povlak

Prodejní jednotka

Výběr a montáž

• ✓Vyberte pojezdové vozíky pro profil 68 × 68 mm – profil i vozíky musí odpovídat stejné velikosti systému.
• ✓Přišroubujte profil ke spodní hraně křídla štěrbinou dolů pomocí otvorů 29 × 11 mm s roztečí 400 mm – bez svařování; štěrbina 23 mm vede vozíky.
• ✓Místa řezů a svarů ošetřete zinkovou barvou a konce profilu uzavřete koncovou krytkou s rolnou.
