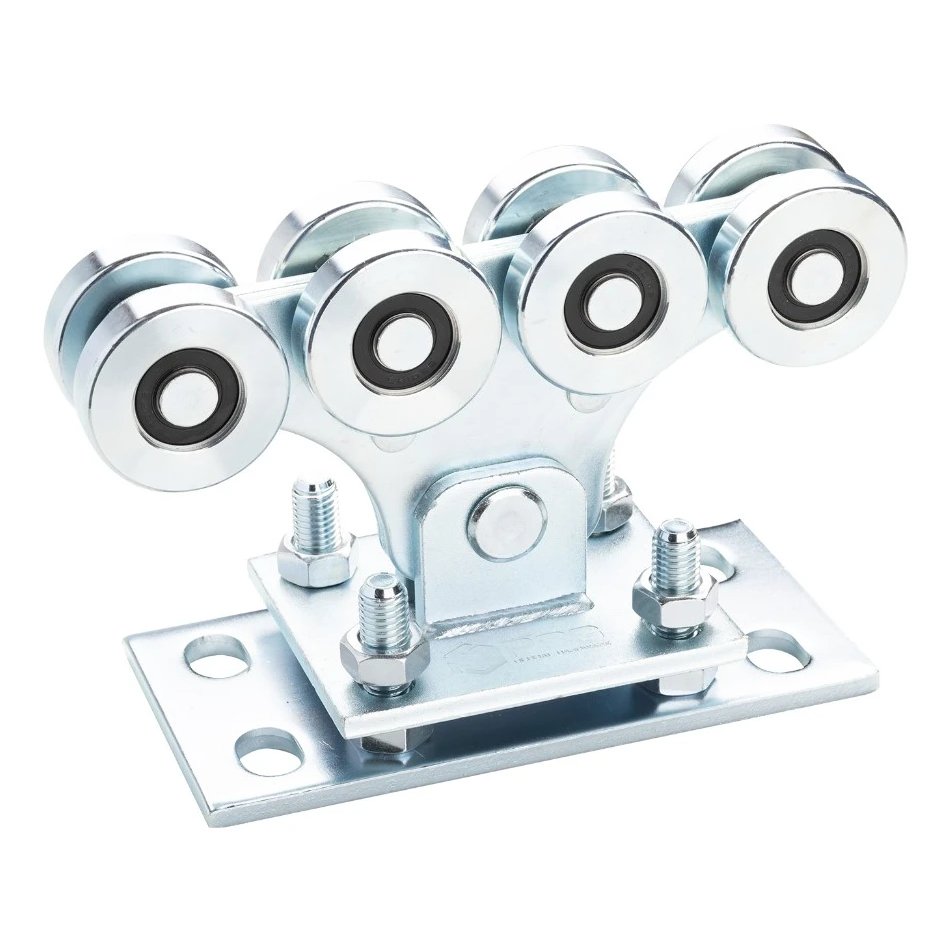

Pojezdný vozík 68 pro posuvnou bránu - systém 68x68, ocelové kladky

Odolná konstrukce a protikorozní ochrana

Tělo vozíku je vyrobeno z vysoce kvalitní oceli chráněné před korozí metodou galvanického zinkování. Díky tomu si prvek zachovává plnou odolnost vůči proměnlivým povětrnostním podmínkám — dešti, vlhkosti, teplotním výkyvům — a zajišťuje dlouholeté bezporuchové fungování i při intenzivním provozu brány.

V pojezdovém systému jsou použita kuličková ložiska 6201 RS s gumovým těsněním, která chrání vnitřek ložiska před nečistotami a zajišťují tichý, plynulý chod koleček. Dvouúrovňové pojezdové uspořádání eliminuje šikmé síly, což dále prodlužuje životnost ložisek a snižuje valivý odpor.

Snadná montážní regulace

Konstrukce základny s uchycením na šrouby M14 umožňuje přesné nastavení výšky vozíku na základových kotvách — stačí podložit vhodné podložky. Díky tomu může instalatér rychle přizpůsobit nastavení brány podmínkám na stavbě, bez nutnosti použití dalších nástrojů nebo prvků. Vozík je kompatibilní s vodící lištou určenou pro systém 68×68.

Rozměry a technická specifikace

• Systém: 68×68
• Pojezdový systém: 8 ocelových koleček na dvou úrovních

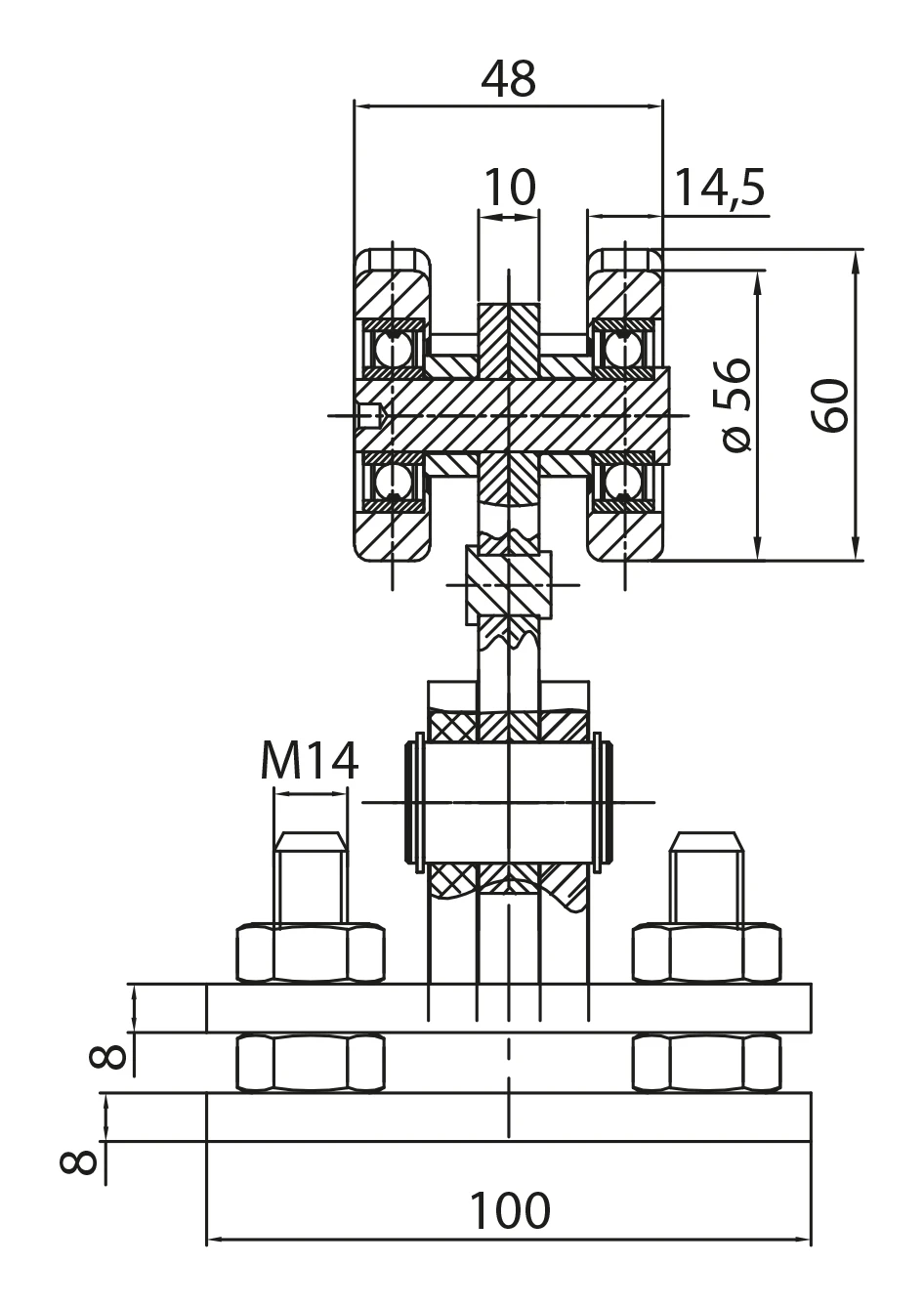

• Vnější průměr kolečka: 60 mm
• Pracovní průměr kolečka (v drážce): 56 mm
• Šířka kolečka: 14,5 mm
• Ložiska: kuličková 6201 RS
• Materiál: galvanicky zinkovaná ocel

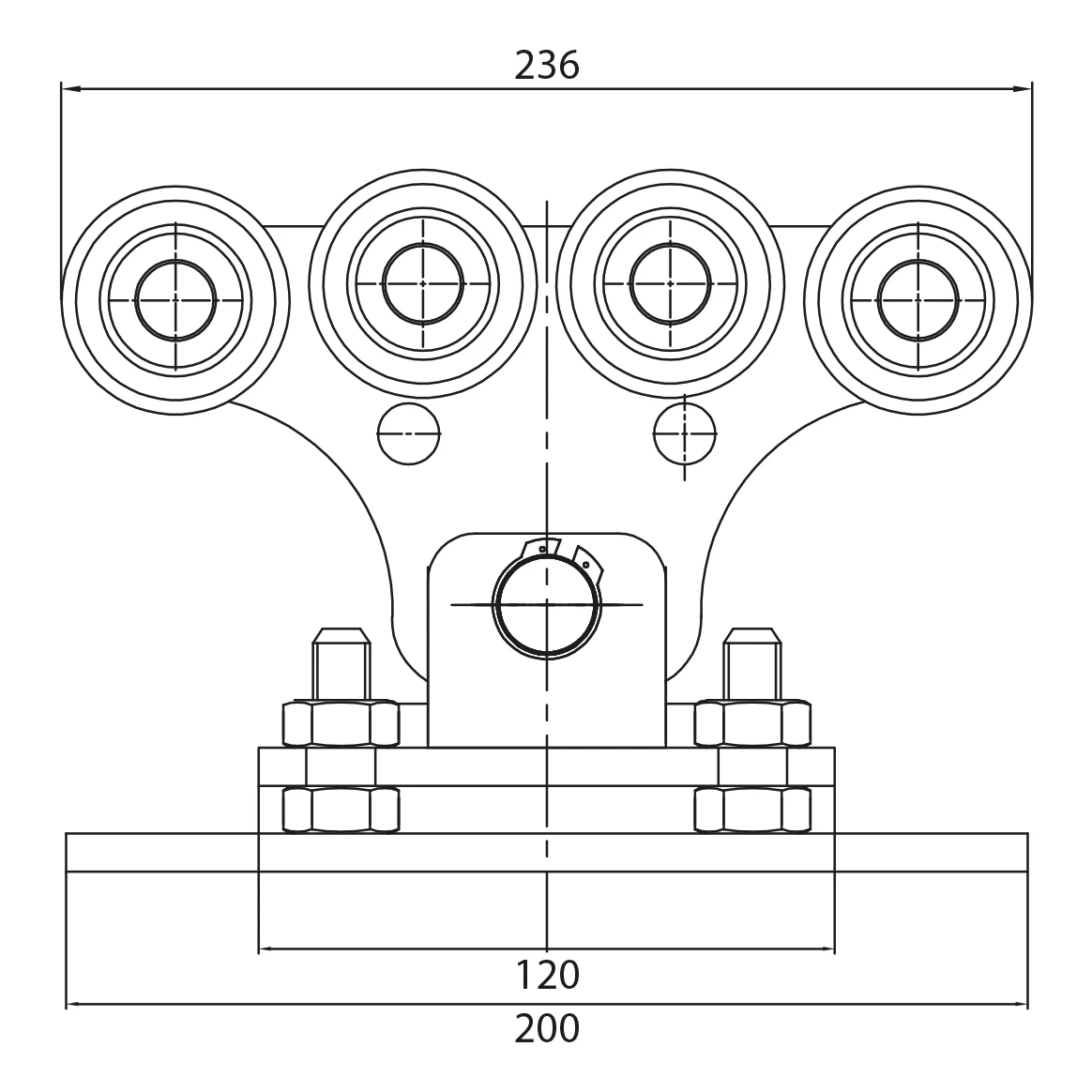

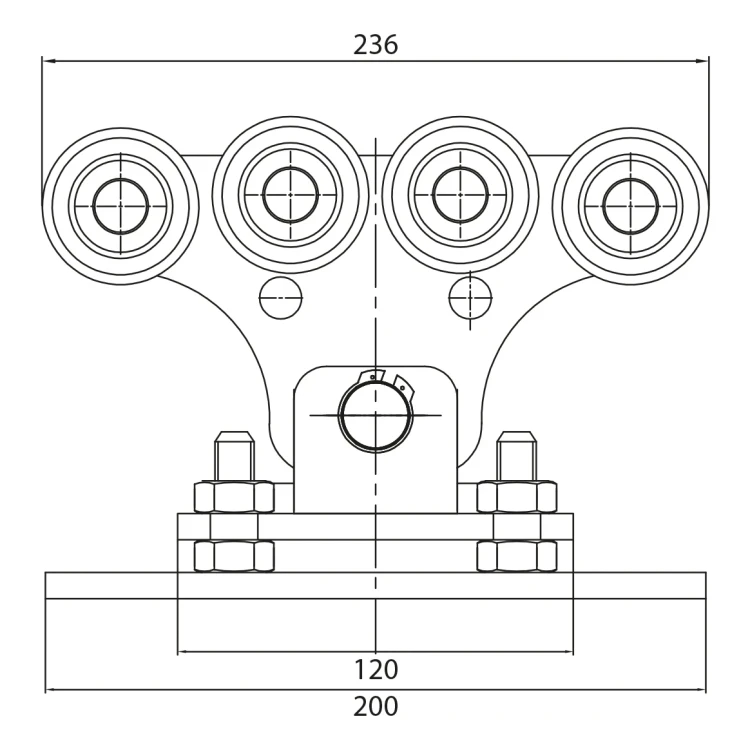

• Celková délka (L): 236 mm
• Výška vozíku (H): 157 mm
• Šířka sestavy koleček: 48 mm
• Tloušťka nosného plechu: 10 mm
• Délka základny: 200 mm
• Délka horní montážní desky: 120 mm
• Šířka základny: 100 mm
• Tloušťka desek základny: 2 × 8 mm
• Závit upevňovacích šroubů: M14
• Hmotnost: 5,4 kg

Výhody pro instalatéra

• Dvouúrovňové uspořádání 8 koleček — stabilní vedení a rovnoměrné rozložení zatížení křídla brány
• Ložiska 6201 RS s těsněním — tichý chod a ochrana před nečistotami
• Eliminace šikmých sil — prodloužená životnost ložisek a nižší provozní hlučnost
• Galvanické zinkování — účinná protikorozní ochrana v exteriérových podmínkách
• Regulace na základových kotvách — rychlé a přesné nastavení brány při montáži
• Kompatibilita s lištou systému 68×68 — spolehlivé přizpůsobení osvědčenému vodícímu systému
