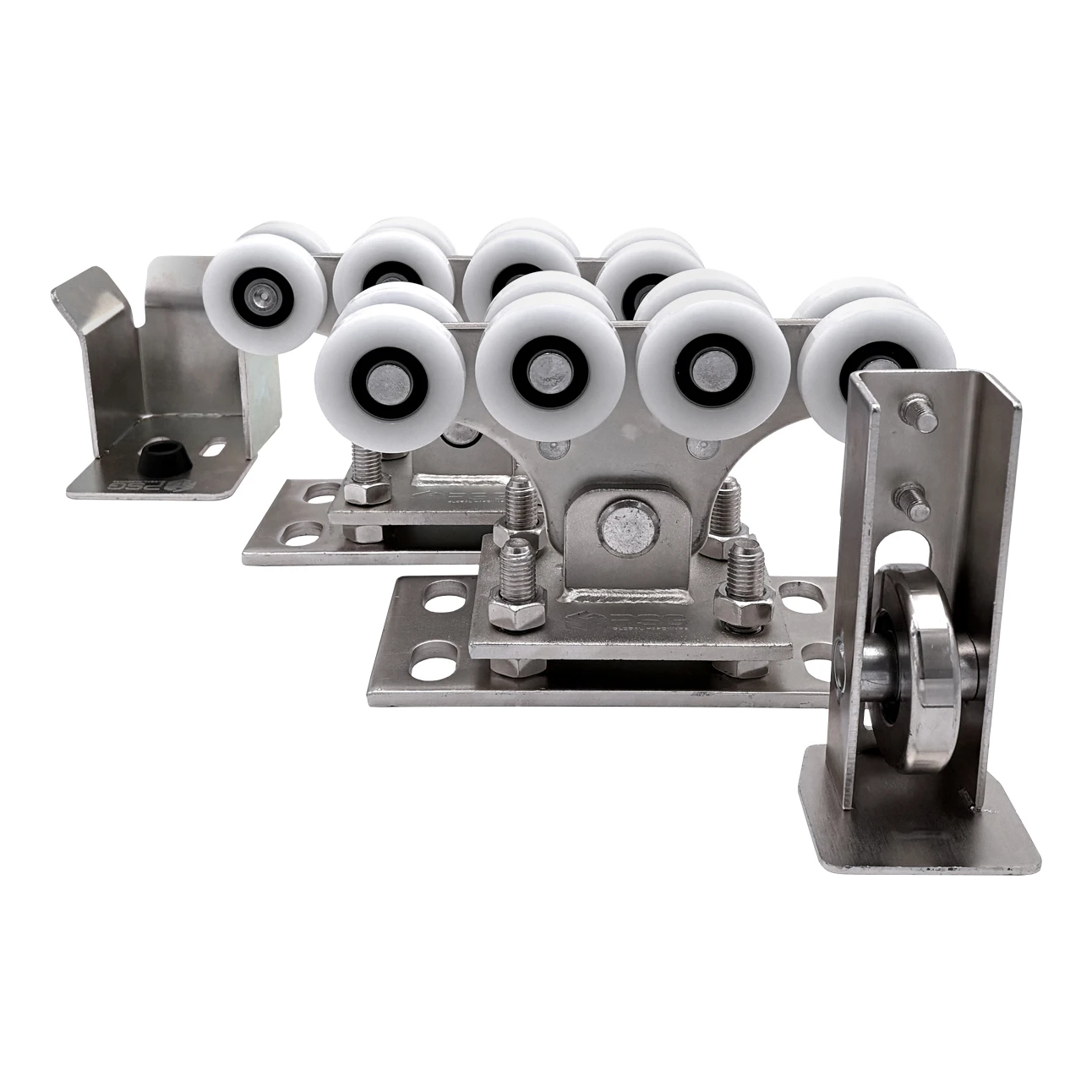

Sada pojezdů pro profil 68x68 mm s plastovými kolečky, s náběhovou kladkou a držákem náběhu

Obsah sady

• Pojezdový vozík — 2 ks
• Náběhová kladka — 1 ks
• Držák náběhu (náběhové lůžko) — 1 ks

Sada tvoří kompletní vybavení pojezdového systému samonosné brány — stačí namontovat díly na základ a sloupek a získáte plně funkční posuvný systém.

Pojezdové vozíky — srdce systému

Dva pojezdové vozíky zajišťují vedení a podpírání křídla brány. Každý je vybaven 8 kladkami z plastu rozmístěnými ve dvou úrovních, což zajišťuje rovnoměrné vedení a stabilizaci křídla. Plastové kladky pracují tiše a nevyžadují časté mazání, přičemž kuličková ložiska 6201 RS s gumovým těsněním zaručují nízký odpor při valení a ochranu před nečistotami.

Technické parametry pojezdového vozíku

• Materiál konstrukce: galvanicky pozinkovaná ocel
• Pojezdový systém: 8 plastových kladek ve dvou úrovních
• Ložiska: kuličková 6201 RS
• Systém: 68×68 mm
• Rozměry základny: 200 × 100 × 8 mm
• Celková šířka uspořádání kladek: 48 mm
• Valivý průměr kladky: 56 mm
• Vnější průměr kladky: 60 mm
• Šířka jednotlivé kladky: 14,5 mm
• Tloušťka středního konzole: 10 mm
• Závit seřizovacích šroubů: M14
• Tloušťka základových desek: 2 × 8 mm
• Výška vozíku: 157 mm
• Průměr kladky: 68 mm

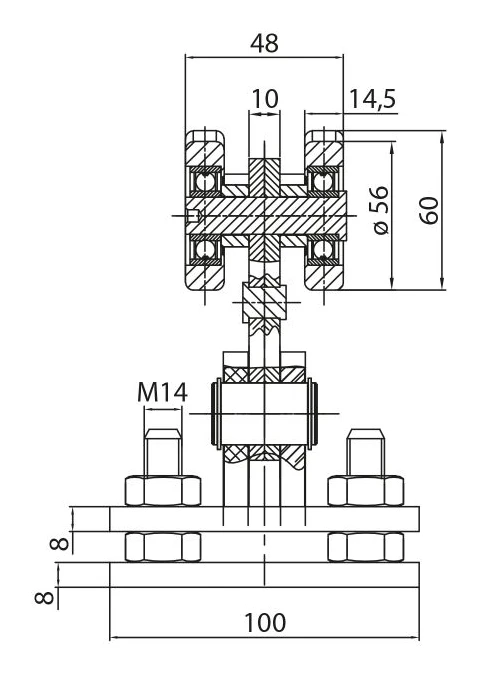

Výkres s rozměry zobrazuje průřez pojezdového vozíku s vyznačenými klíčovými kótami. Dvouúrovňové uspořádání kladek zajišťuje optimální rozložení sil a dvojitá základová deska s nastavením šrouby M14 umožňuje přesné nastavení výšky a svislosti křídla brány po montáži.

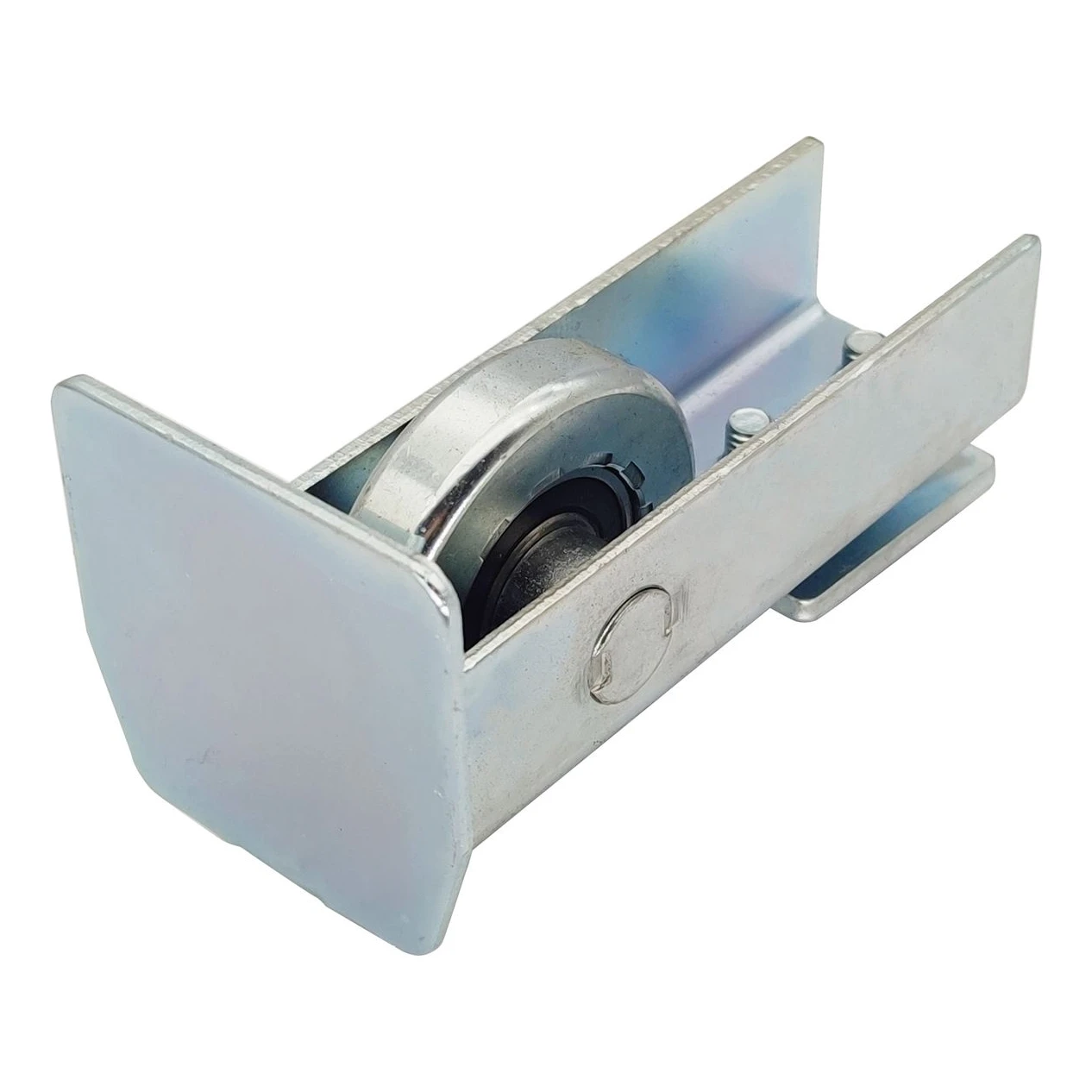

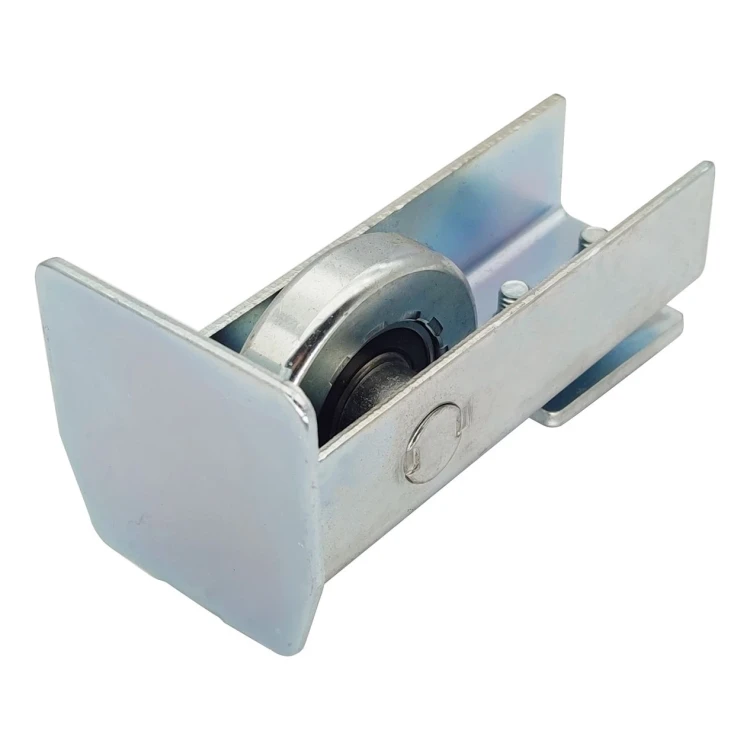

Náběhová kladka — stabilizace a ochrana

Náběhová kladka se montuje na začátek samonosné kolejnice. Její ocelová pozinkovaná konstrukce přebírá část zatížení a stabilizuje křídlo, čímž zlepšuje kulturu chodu brány. Spolupracuje s držákem náběhu u sloupku, což usnadňuje spolehlivé dovření a omezuje vibrace. Kladka také snižuje opotřebení pojezdových vozíků a v zimním období minimalizuje vliv sněhu a ledu na chod brány.

• Kompatibilita: systém 68×68 mm
• Povrchová úprava: pozinkované — ochrana proti korozi

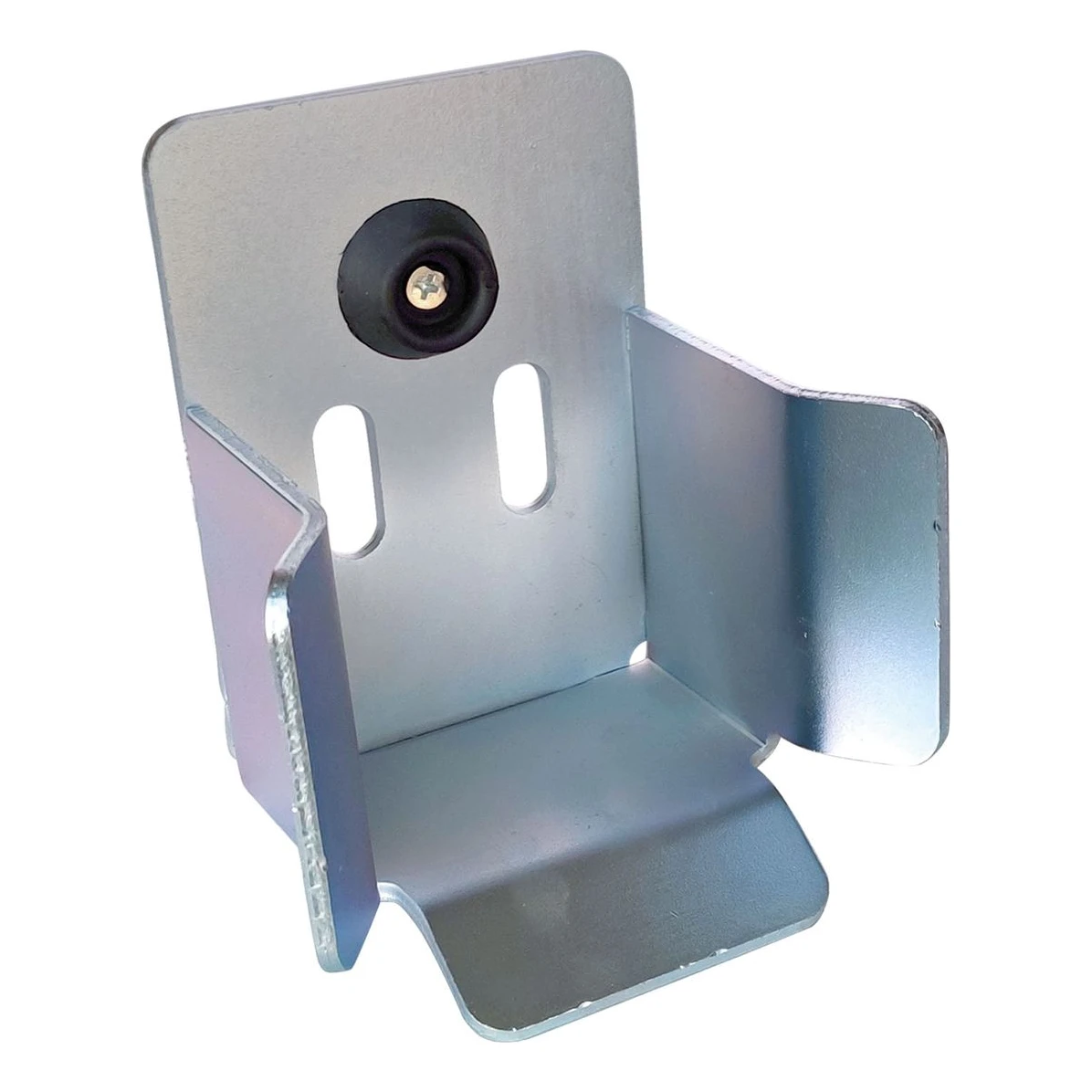

Držák náběhu — přesné dovření

Náběhové lůžko vede křídlo a zlepšuje stabilitu celého systému. Montáž je rychlá a jednoduchá — díl se přišroubuje ke spodní části koncového sloupku. Společně s náběhovou kladkou tvoří sestavu, která navádí bránu ke sloupku, usnadňuje spolehlivé dovření a omezuje vibrace. Na zadní stěně se nacházejí dva montážní otvory a gumový doraz, který tlumí dojezd křídla.

• Kompatibilita: systém 68×68 mm
• Povrchová úprava: pozinkované
• Doraz: gumový — tlumení dojezdu křídla

Údaje o sadě

• Hmotnost sady: 12,934 kg
• Objem balení: 10 486,88 cm³
• EAN: 5903313208031
• Kompatibilita vodící kolejnice: kolejnice 68×68
