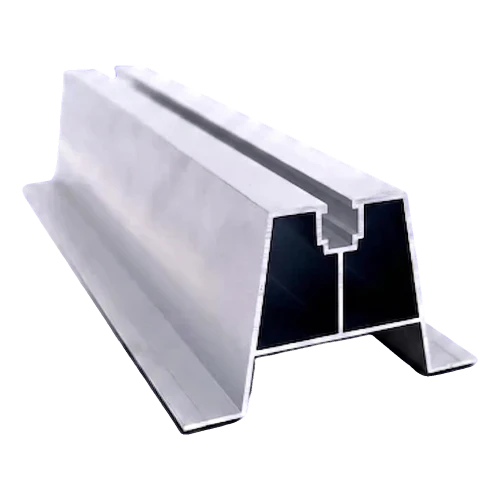

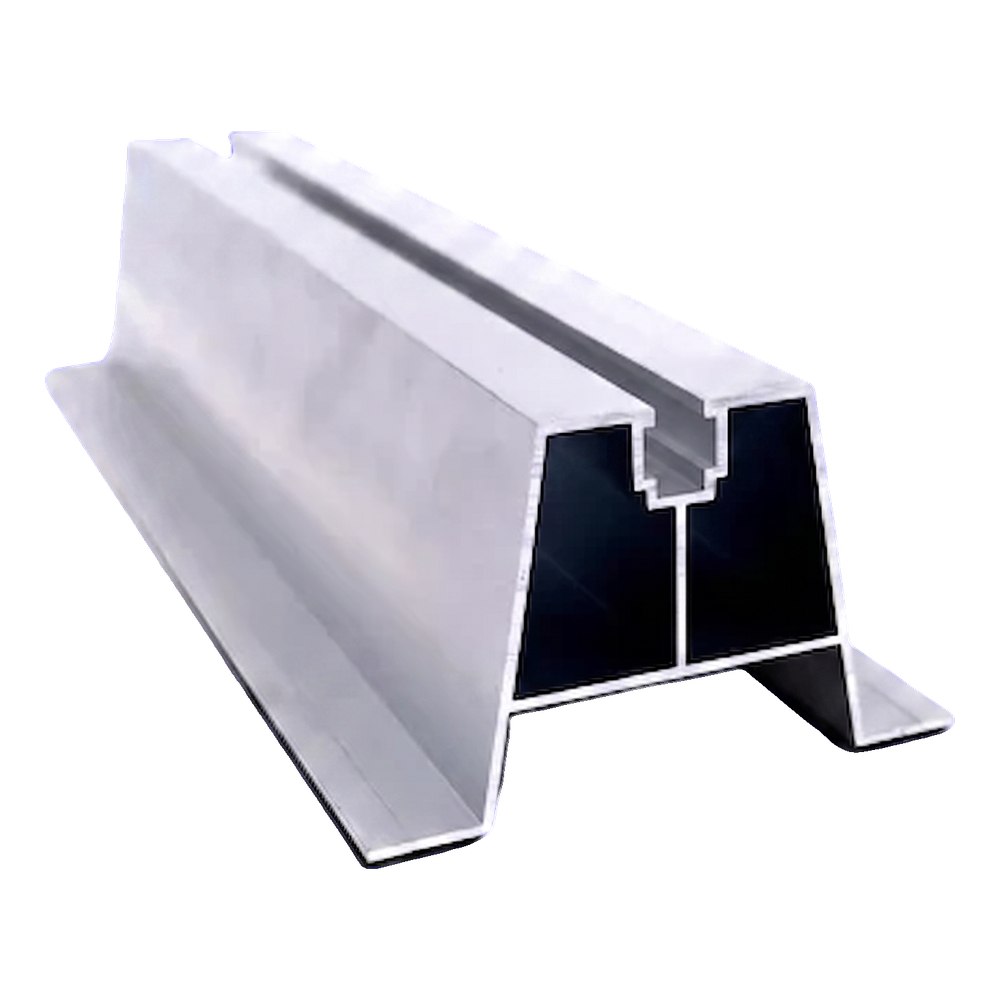

Trapézový můstek hliníkový H-70, s těsněním EPDM, pro montáž fotovoltaických panelů na trapézový plech. Průřez 114 × 70 mm, délka 330 mm, tloušťka stěny 1,7–1,8 mm, hmotnost 1,32 kg/m. Hliníková slitina 6060. Montážní kanál pro středové a koncové svorky.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Vyberte variantu:
Jednotlivé varianty se mohou lišit cenou
Možnosti balení
Kód výrobku:
Popis
Trapézový můstek hliníkový H-70 s EPDM 330 mm – uchycení FVE na trapézový plech

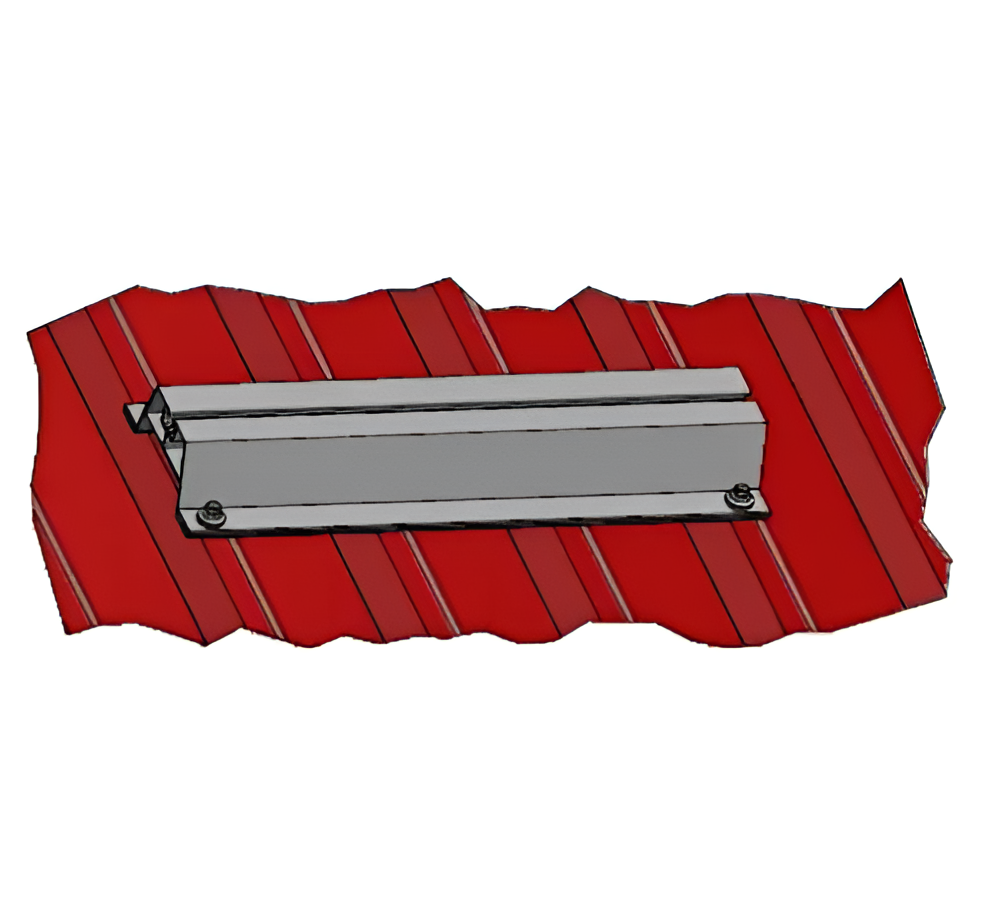

Trapézový můstek H-70 s těsněním EPDM je hliníkový můstkový profil navržený pro přímou montáž fotovoltaických panelů na střechách krytých trapézovým plechem. Trapézový tvar průřezu kopíruje geometrii vln plechu, díky čemuž profil stabilně dosedá na střešní krytinu bez nutnosti dalších vyrovnávacích podložek. Výška profilu zajišťuje vhodnou vzdálenost mezi modulem a povrchem střechy, což umožňuje volné proudění vzduchu pod panelem — přirozená ventilace účinně odvádí teplo, což se pozitivně projevuje na provozních podmínkách FV modulů. Horní montážní kanál umožňuje uchycení koncových a středových svorek pomocí šroubů s vnitřním šestihranem a čtyřhranných matic, přičemž otvory pro šrouby upevňující můstek k plechu se vytvářejí přímo na střeše během montáže, což umožňuje přesně přizpůsobit kotvicí bod profilu plechu.
Výhody trapézového můstku H-70
- Ventilační prostor mezi panelem a střechou podporuje přirozené chlazení modulů a omezuje pokles výkonu v horkých dnech
- Těsnění EPDM v sadě chrání střešní krytinu v místě uchycení a zabraňuje vnikání vody pod plech
- Hliníková slitina 6060 odolná vůči korozi — profil nevyžaduje dodatečnou protikorozní ochranu a osvědčuje se ve venkovních podmínkách po dlouhá léta

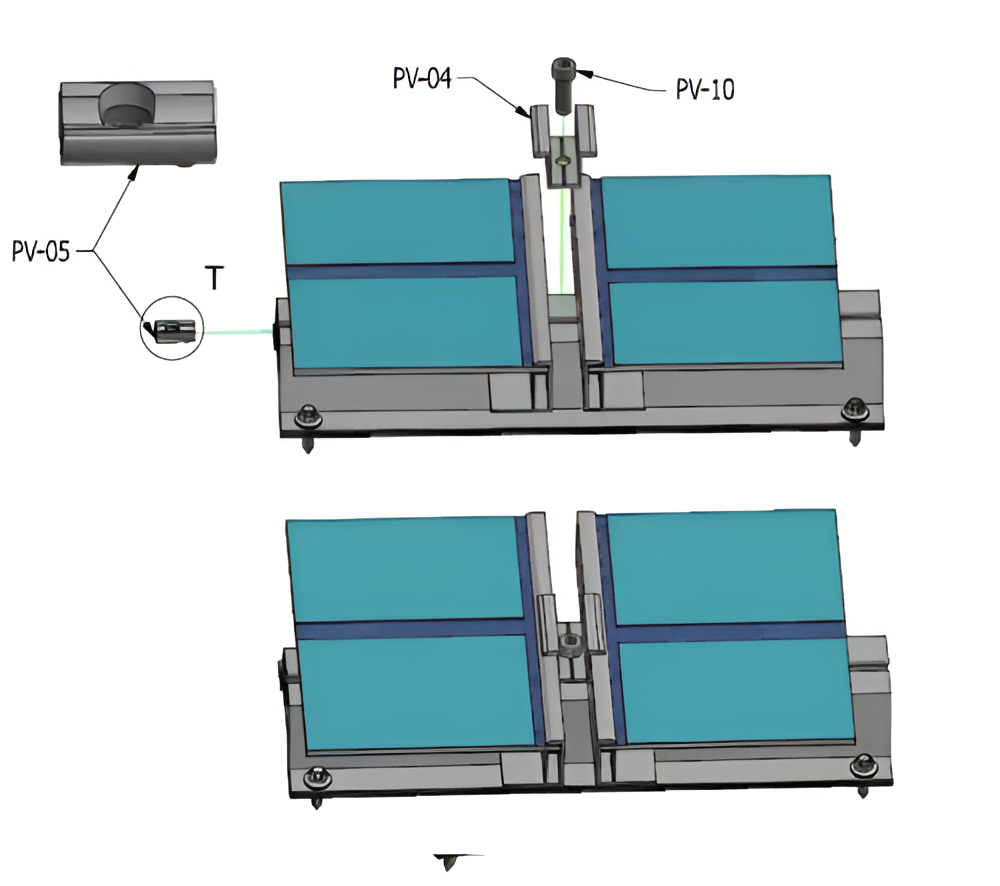

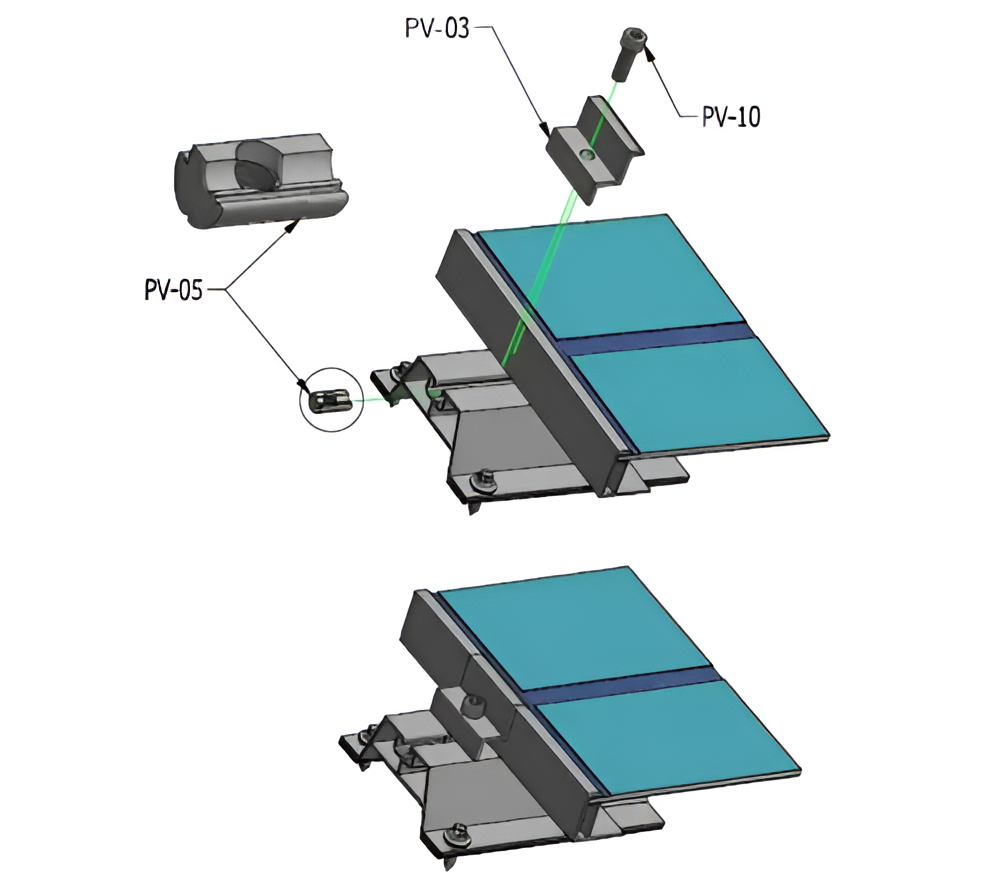

- Kompatibilita se středovými i koncovými svorkami umožňuje univerzální použití v různých konfiguracích instalace
- Montážní otvory vytvářené na střeše — flexibilní přizpůsobení rozteči vln trapézového plechu

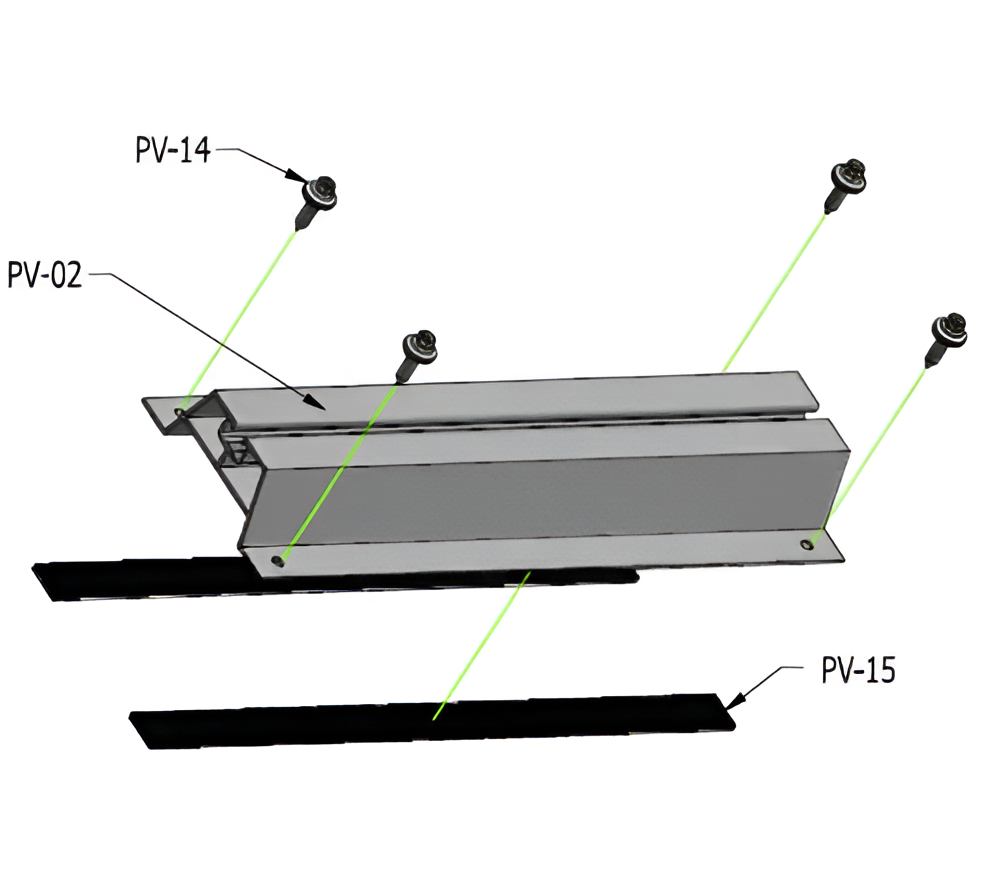

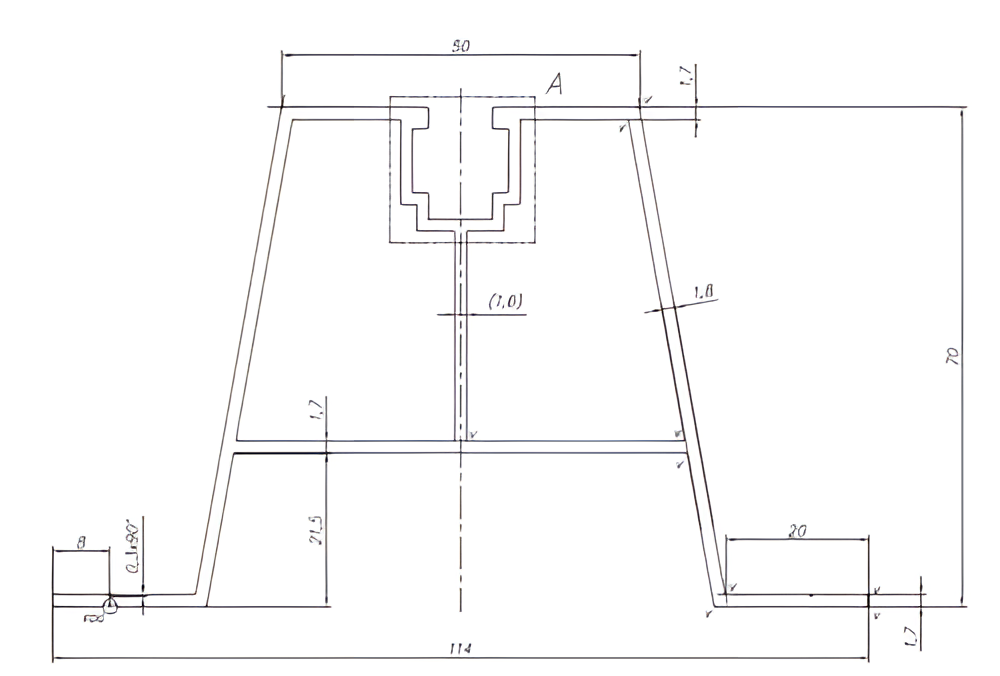

Profil má trapézový průřez s vnitřním vyztužením — dvě svislé přepážky ztužují konstrukci a přenášejí zatížení z uchycených modulů na vlnu plechu. V horní části profilu se nachází montážní kanál určený pro osazení svorek upevňujících fotovoltaické moduly. Základna profilu stabilně dosedá na vlny trapézového plechu, přičemž těsnění EPDM (viditelné na montážním schématu) vyplňuje nerovnosti a zajišťuje těsnost v kotvicích bodech.
