Montážní sada Synerga Balus 1 pro montáž FV panelů na balkonové zábradlí. Nerezová ocel H17 a hliník 6060. Max. výška panelu 1052 mm, úhel sklonu 10°. Montážní profily 40×40×1040 mm, těsnění EPDM 80 cm. Hmotnost balení 6,75 kg, rozměry 114×36×7 cm.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Vyberte variantu:
Jednotlivé varianty se mohou lišit cenou
Možnosti balení
Kód výrobku:
Popis
Synerga Balus 1 – montážní sada FV na balkonové zábradlí
Synerga Balus 1 je kompletní montážní sada umožňující uchycení fotovoltaických panelů na balkonové, terasové nebo jiné zábradlí. Díky použití nerezové oceli H17 a hliníku 6060 je konstrukce lehká, odolná a vzdorující povětrnostním podmínkám. Sada je určena pro FV moduly o maximální výšce 1052 mm a zajišťuje úhel sklonu panelu 10°.
Moderní, minimalistický vzhled držáku zajišťuje, že namontovaný panel harmonicky ladí s fasádou budovy. Ideální řešení pro bytovou výstavbu a všude tam, kde není možné instalovat FV systém na střeše nebo na zemi.
Technické parametry
- Maximální velikost FV panelů: 1052 mm
- Úhel sklonu panelu: 10°
- Materiál držáků: nerezová ocel 1.4016/H17, tloušťka 5 mm
- Materiál úhelníků 65×65: nerezová ocel 1.4016/H17
- Materiál spojovacích prvků a profilů: hliník 6060
- Montážní profily: 40×40×1040 mm
- Těsnění: EPDM 80 cm

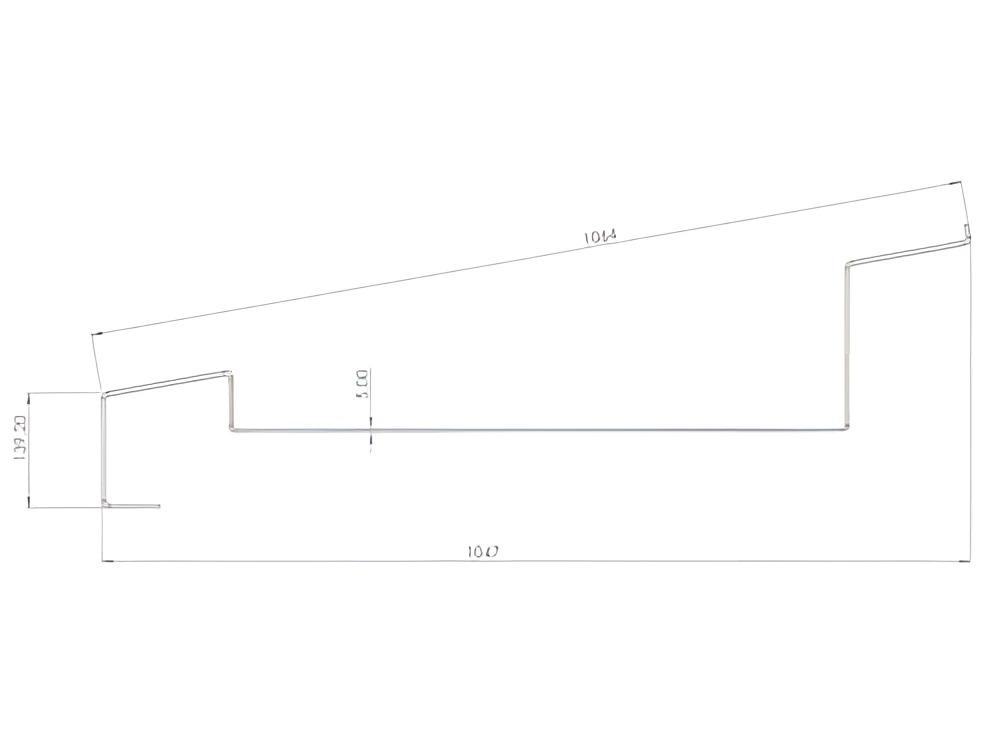

- Rozměry nosného držáku: délka 1000 mm, úhlopříčka 1014 mm, hloubka 139,20 mm, tloušťka 3 mm
- Hmotnost balení: 6,75 kg
- Rozměry balení: 114 × 36 × 7 cm

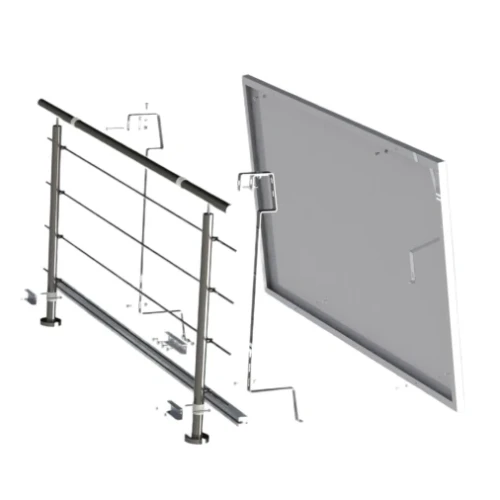

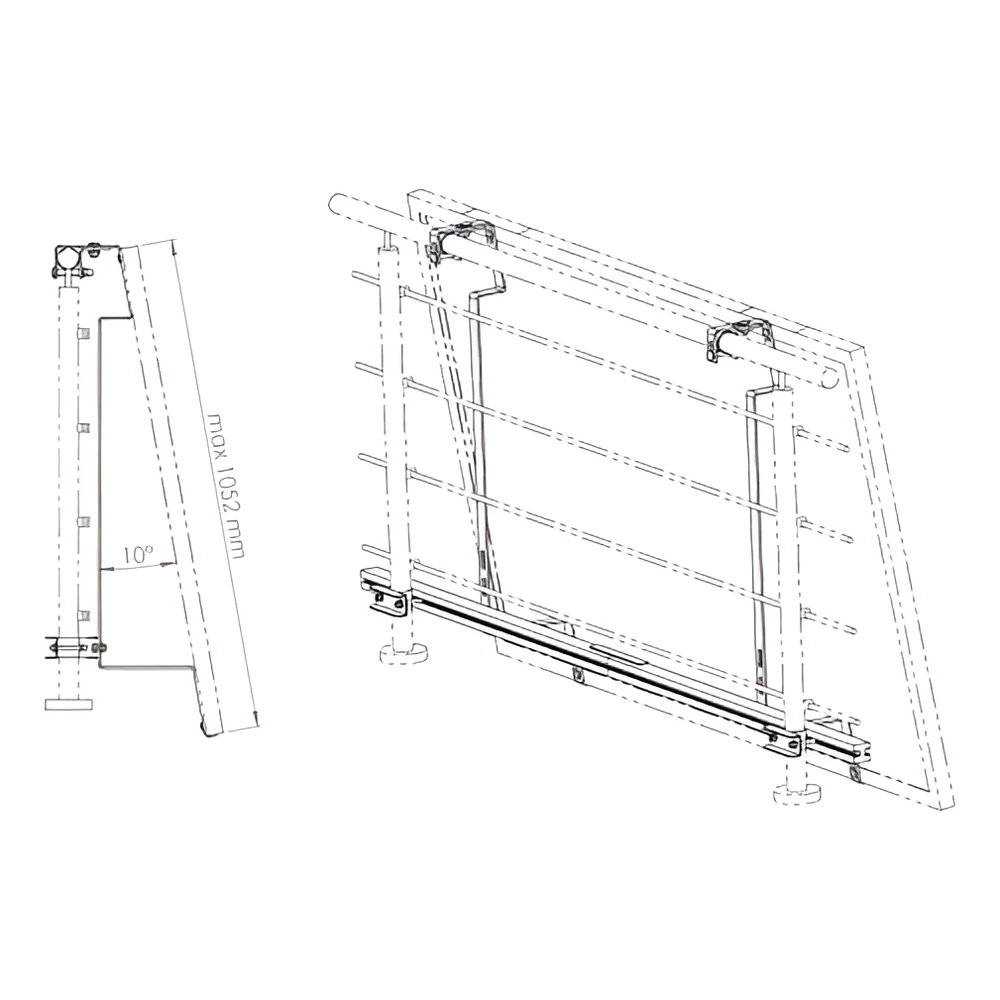

Schéma montáže a pohled na konstrukci

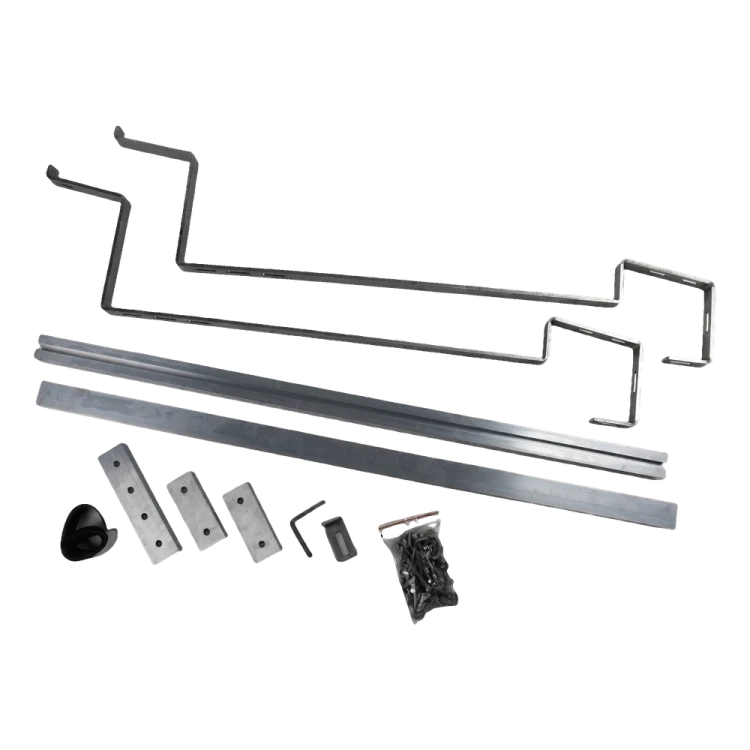

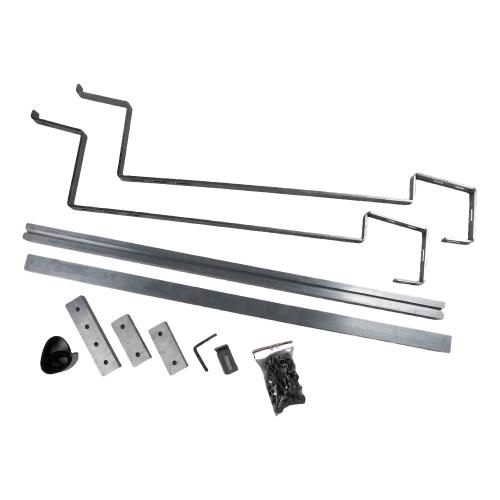

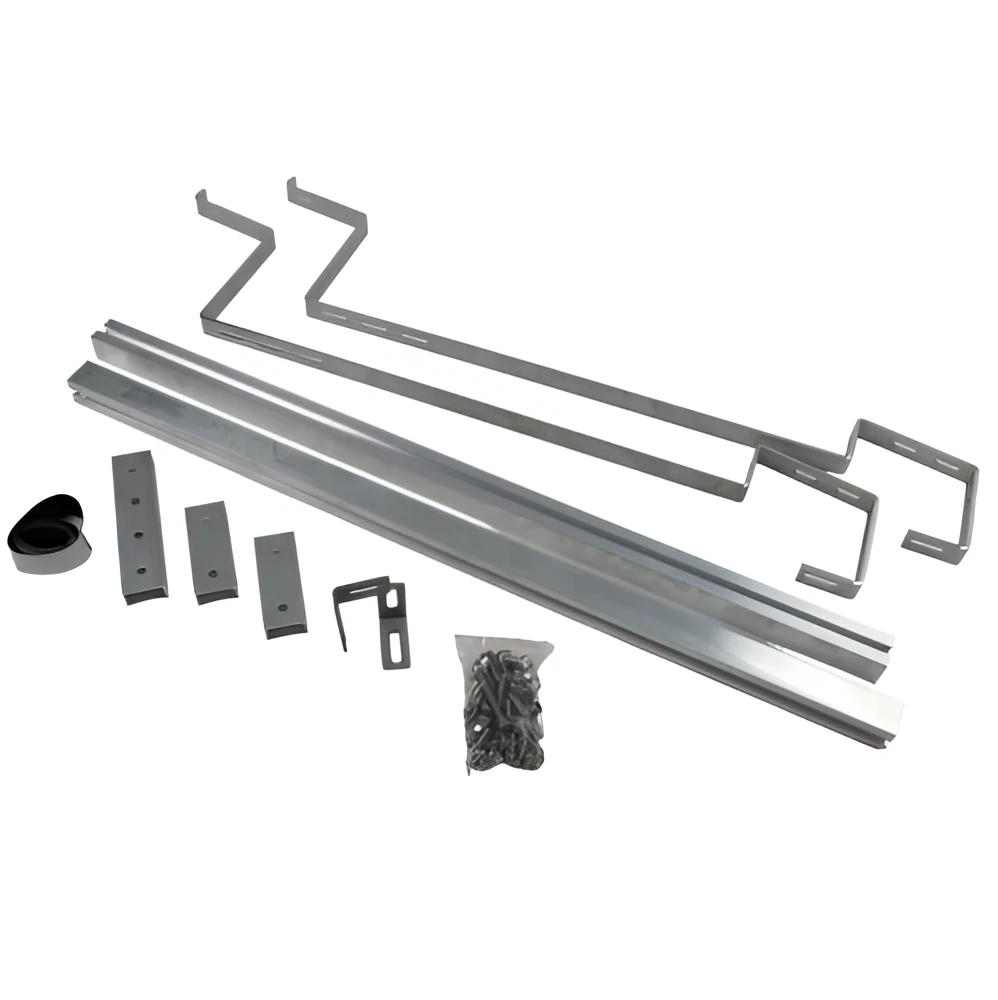

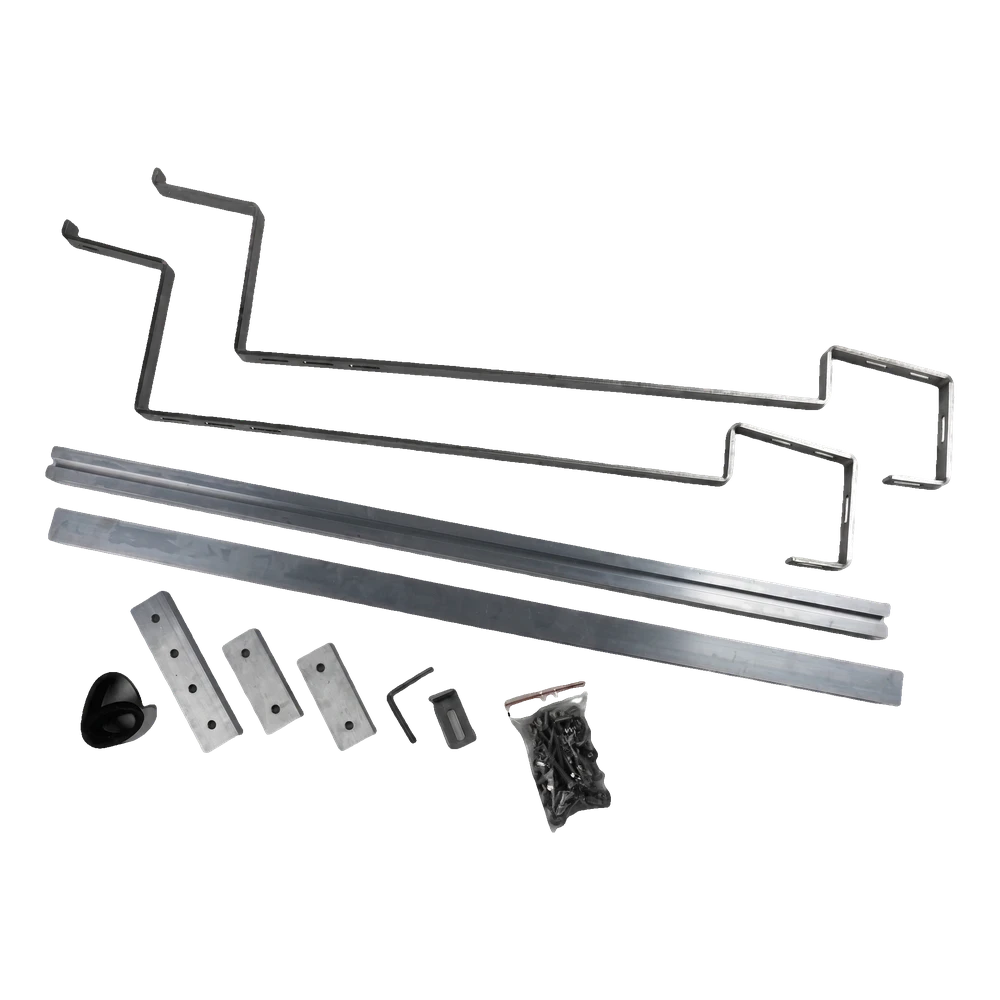

Obsah sady
Sada obsahuje dva držáky pro fotovoltaické panely, montážní profily 40×40×1040 mm, těsnění EPDM 0,8 m a kompletní sadu šroubů, matic a spojovacích prvků nezbytných pro montáž panelu na zábradlí.

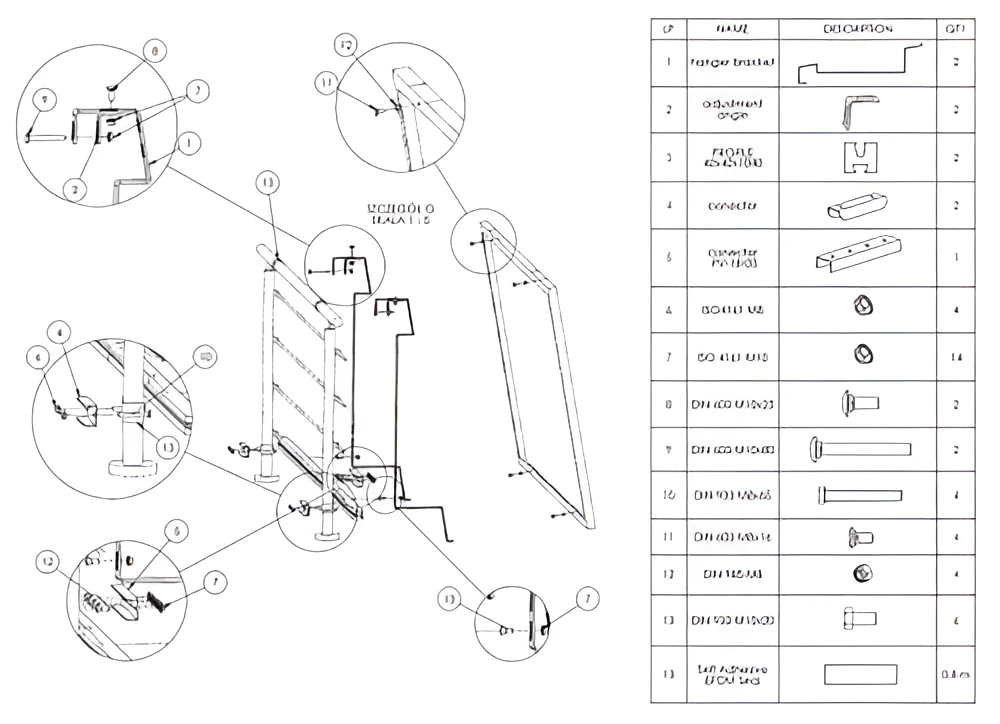

Seznam dílů sady Balus 1
| Č. | Název | Množství |
|---|---|---|
| 1 | Držák rámu | 2 |
| 2 | Úhlová spojka | 2 |
| 3 | Plastová vložka | 2 |
| 4 | Spojka | 2 |
| 5 | Držák spojky | 1 |
| 6 | Matice M6 | 4 |
| 7 | Matice M8 | 14 |
| 8 | Šroub M6×20 | 2 |
| 9 | Šroub M8×40 | 2 |
| 10 | Kolík 8×40 | 4 |
| 11 | Šroub M4×10 | 4 |
| 12 | Matice M4 | 4 |
| 13 | Šroub M8×20 | 6 |
| 14 | Samolepicí páska EPDM | 0,4 m |
Materiálová specifikace
Technická specifikace
| Parametr | Hodnota |
|---|---|
| Maximální velikost FV panelů | 1052 mm |
| Úhel sklonu | 10° |
| Materiál držáků | Nerezová ocel 1.4016/H17 |
| Materiál úhelníků 65×65 | Nerezová ocel 1.4016/H17 |
| Materiál spojovacích prvků a profilů | Hliník 6060 |
| Montážní profily | 40×40×1040 mm |
| Držáky – délka | 1047 mm |
| Držáky – tloušťka | 5 mm |
| Těsnění EPDM | 80 cm |
| Hmotnost balení | 6,75 kg |
| Rozměry balení | 114 × 36 × 7 cm |
Použití
Sada Balus 1 je určena k montáži na balkonová zábradlí. Jde o řešení navržené pro bytovou výstavbu a objekty, kde nelze provést klasickou instalaci fotovoltaického systému na střeše nebo na zemi. Všechny prvky jsou vyrobeny z antikorozních materiálů, což zaručuje dlouhodobé a bezpečné uchycení panelu ve venkovních podmínkách.

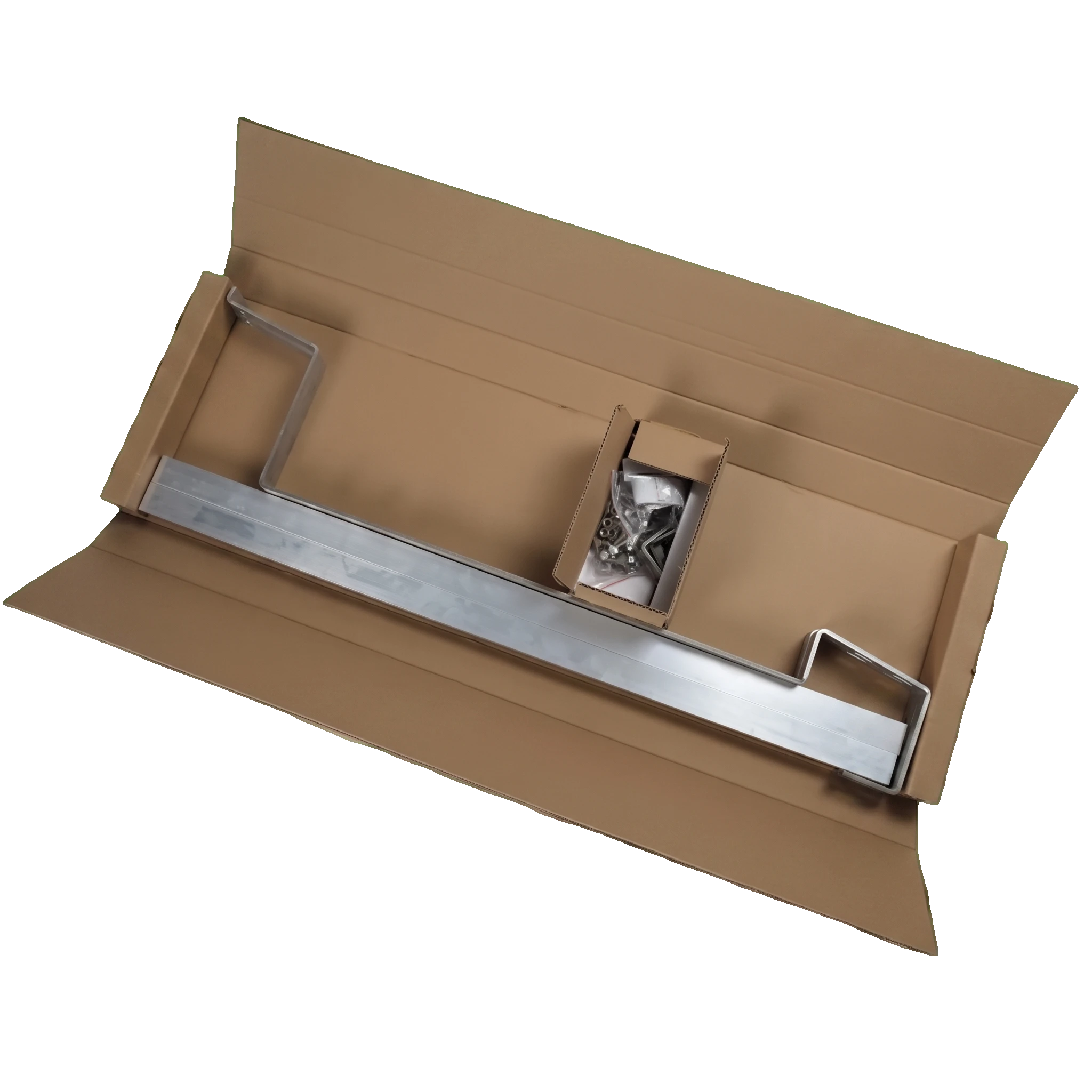

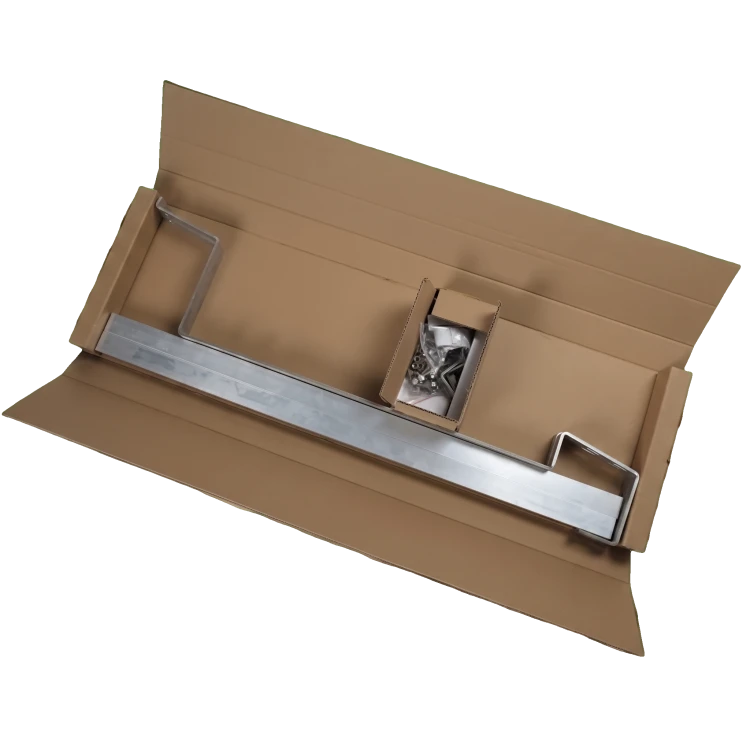

Balení a logistika
Sada se dodává v kompaktním kartonovém obalu o rozměrech 114 × 36 × 7 cm a hmotnosti 6,75 kg, což usnadňuje skladování a přepravu. Všechny montážní prvky — držáky, profily, spojky, šrouby a těsnění — jsou pečlivě zabaleny v jedné zásilce.
