Sada vozíků 80 (8-rolkové. nylonové rolky) KIT pro posuvné brány s příslušenstvím

Hlavní výhody sady

• Nosnost až 700 kg — spolehlivý provoz i s velmi těžkými průmyslovými branami
• 8 nylonových kladek (včetně dvou vodorovných) — tichý a plynulý chod brány i při vysokém zatížení
• Kyvná konstrukce vozíků — automaticky se přizpůsobuje dráze pohybu brány, minimalizuje napětí a prodlužuje životnost komponentů
• Výšková regulace — vestavěné šrouby umožňují přesné nastavení vozíku podle parametrů brány
• Galvanické zinkování — účinná ochrana proti korozi v proměnlivých atmosférických podmínkách
• Kompletní sada s příslušenstvím — rychlá montáž bez nutnosti dokupovat další díly

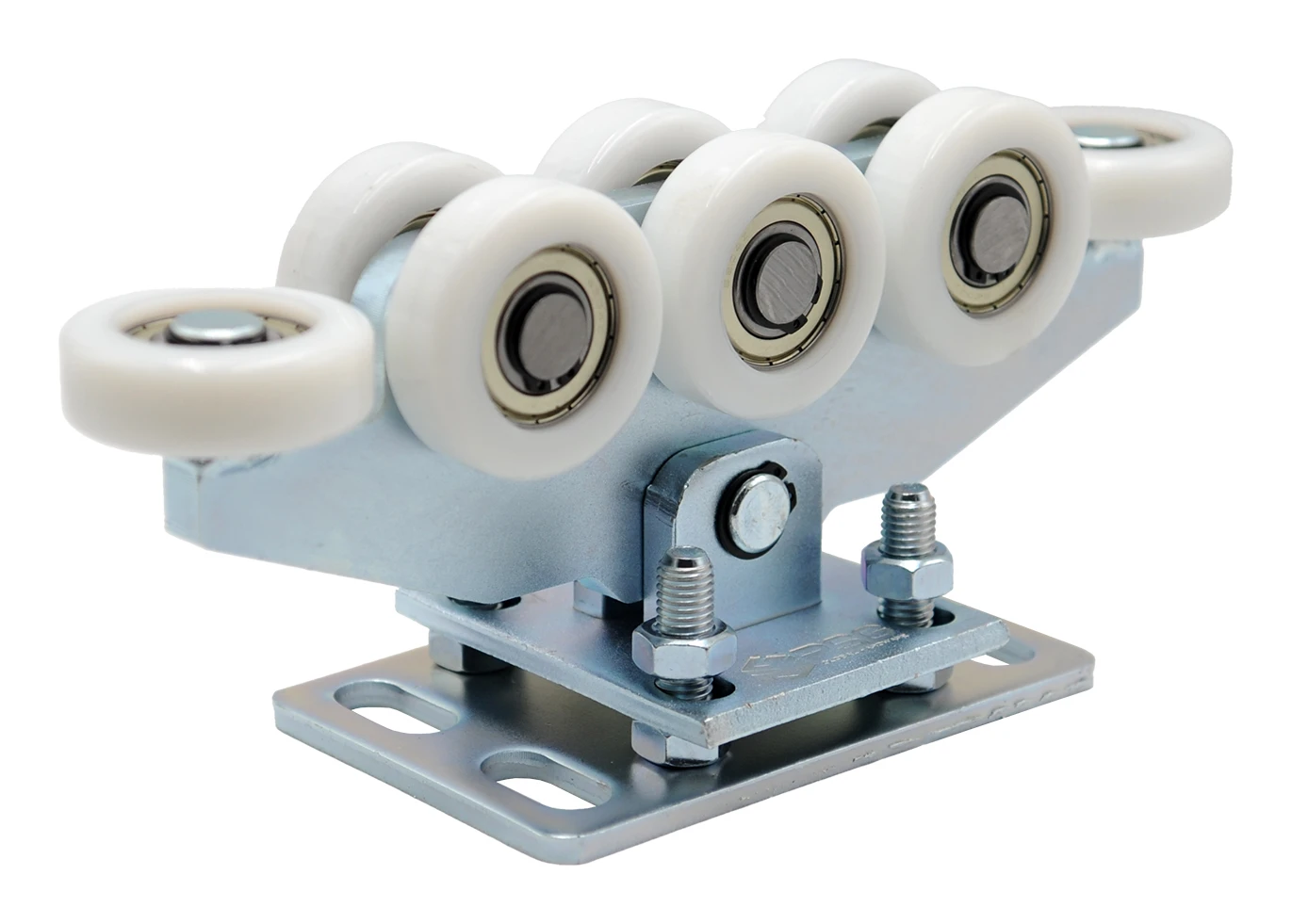

Kyvná konstrukce pojezdového vozíku

Každý vozík je vybaven čepem spojujícím tělo s montážní základnou, díky čemuž se mechanismus volně přizpůsobuje dráze pohybu brány. Kyvné zavěšení snižuje napětí vznikající při provozu — zejména při vysokém zatížení a intenzivním používání. Toto řešení výrazně prodlužuje životnost vozíků, kladek i vodící kolejnice. Nylonové kladky zajišťují tichý a plynulý chod, přičemž dvě dodatečné vodorovné kladky garantují boční stabilitu konstrukce a eliminují vůle a vibrace i při rychlém posouvání brány.

Příslušenství v sadě

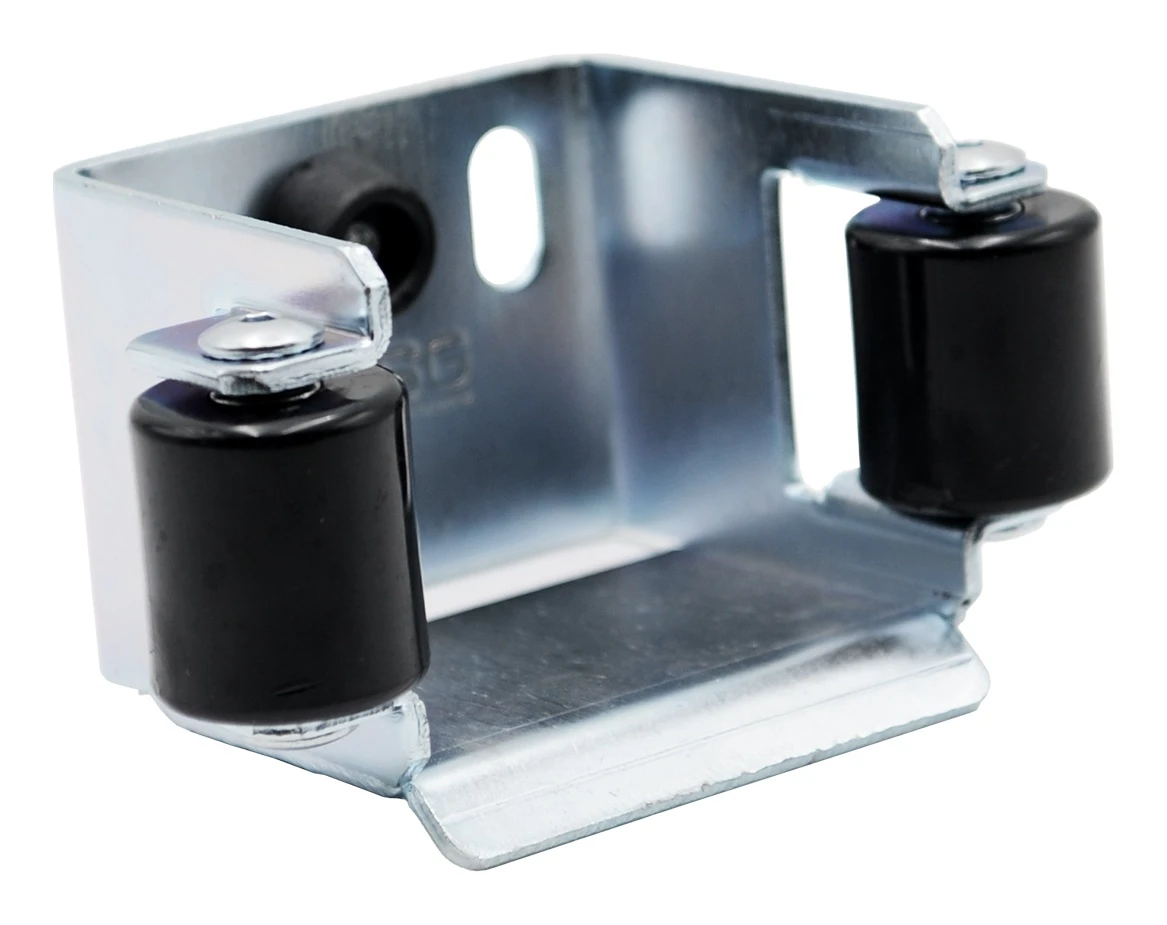

Zachycovač nájezdu stabilizuje bránu po zavření a rozkládá její hmotnost na větší počet prvků, což výrazně prodlužuje provozní životnost pojezdových vozíků. Je vybaven dvěma plastovými kladkami, které navádějí bránu — šířka mezi kladkami činí 88 mm. Zachycovač je určen pro kolejnici 80 × 80 mm, s roztečí montážních otvorů 70 mm a rozměry regulačního otvoru 25 × 10 mm.

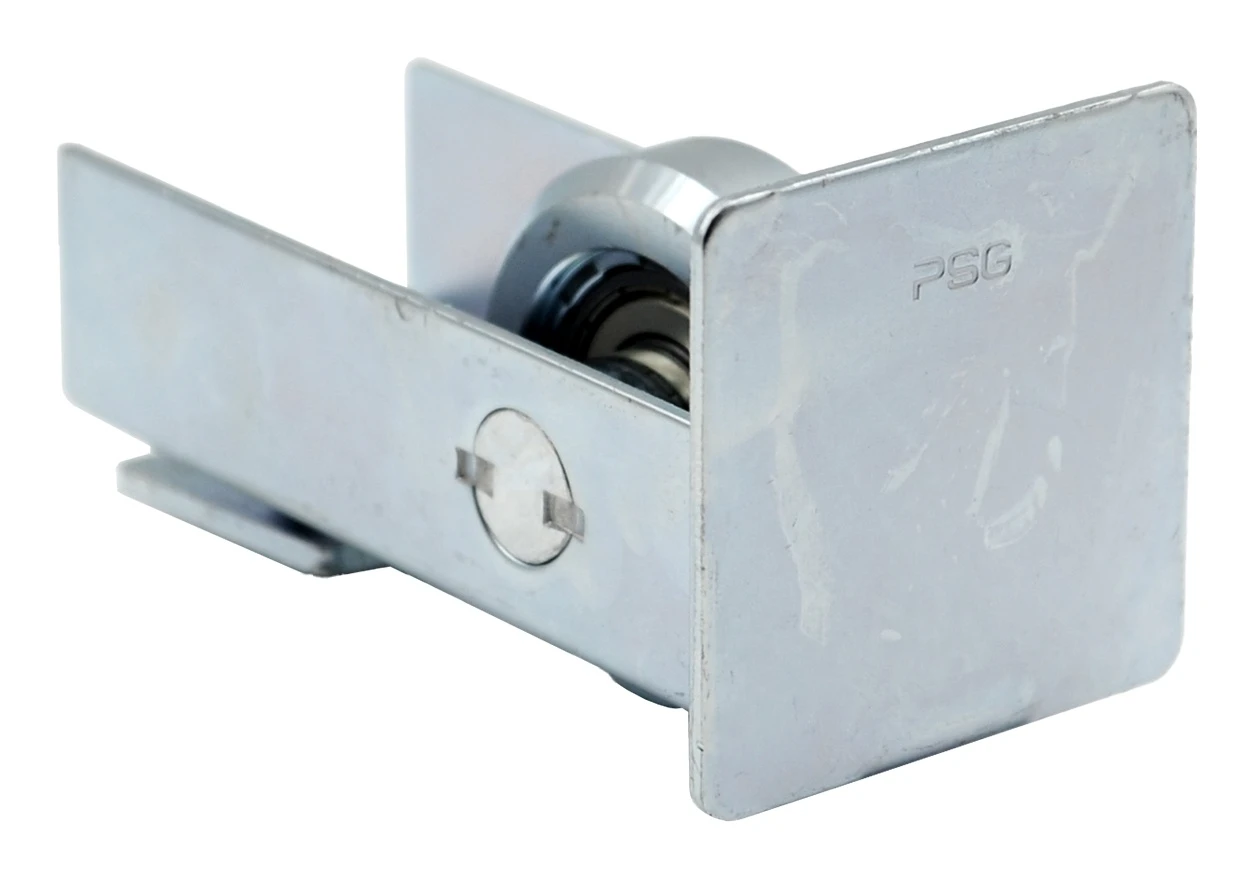

Nájezdová kladka s ukončením je ocelový pozinkovaný prvek montovaný na začátek kolejnice posuvné brány. Kladka vjíždí do zachycovače nájezdu připevněného ke sloupku, čímž rozkládá hmotnost brány na další opěrné body a zajišťuje stabilizaci po zavření. Určena pro kolejnici 80 × 80 × 5 mm, dodávána kompletně s montážními šrouby.

Technická specifikace

• Typ: sada vozíků 80
• Určení: samonosné posuvné brány
• Typ kladek: nylonové
• Počet kladek: 8 (včetně 2 vodorovných)
• Kompatibilní kolejnice: 80 × 80 × 5 mm
• Maximální zatížení vozíku: 700 kg
• Antikorozní ochrana: galvanické zinkování
• Výšková regulace: ano (regulační šrouby)
• Konstrukce: kyvná (volně se přizpůsobující)
• Hmotnost sady: 19 kg
• Objem balení: 16 524 cm³

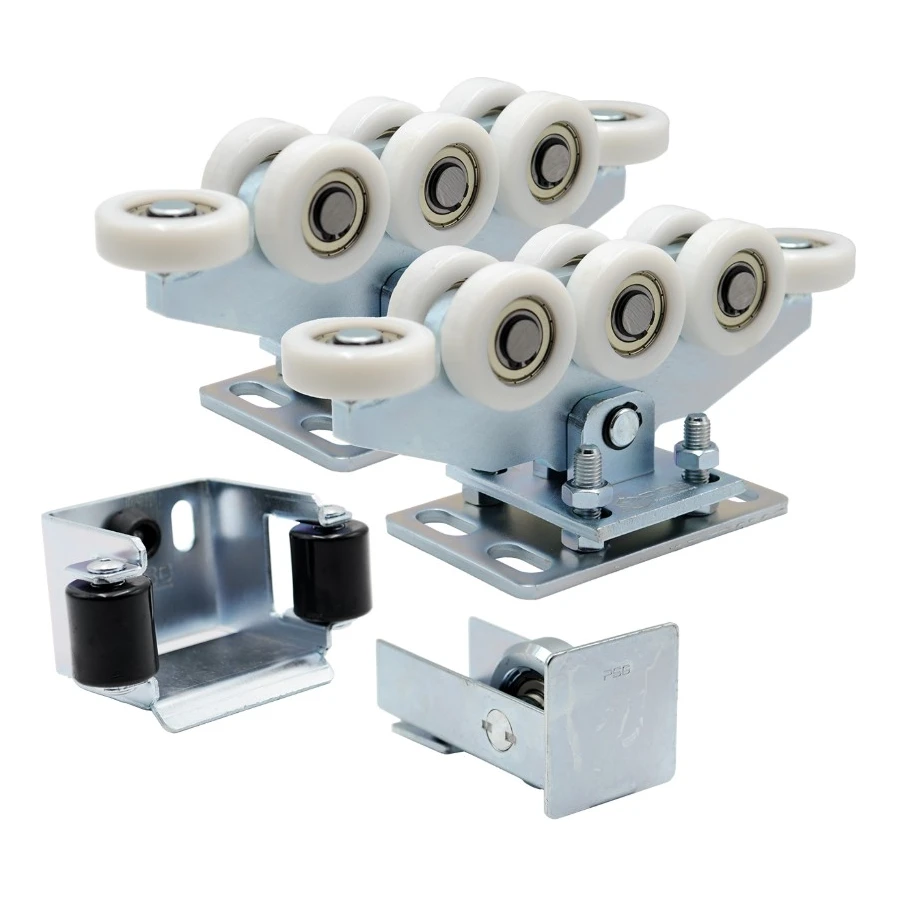

Obsah sady

• Sada 8-kladkových pojezdových vozíků s nylonovými kladkami — 2 ks
• Zachycovač nájezdu (šířka mezi kladkami 88 mm, rozteč otvorů 70 mm) — 1 ks
• Nájezdová kladka s ukončením pro kolejnici 80 × 80 × 5 mm s montážními šrouby — 1 ks
