Sada vozíků 80 (10-kladkové, nylonové kladky) KIT pro posuvnou bránu s příslušenstvím
produkt nedostupný
přidat do seznamu přání
Popis
PSG Sada pojezdových vozíků 80 – 10-kladkový set pro posuvnou bránu s příslušenstvím
Sada pojezdových vozíků PSG s příslušenstvím je kompletní montážní set pro samonosné posuvné brány, určený pro lištu 80 × 80 × 5 mm. Součástí sady jsou dva 10-kladkové vozíky s nylonovými kladkami, náběhový držák s naváděcími kladkami a náběhová kladka — vše, co montážní tým potřebuje k rychlé, spolehlivé instalaci brány bez nutnosti dalších nákupů.

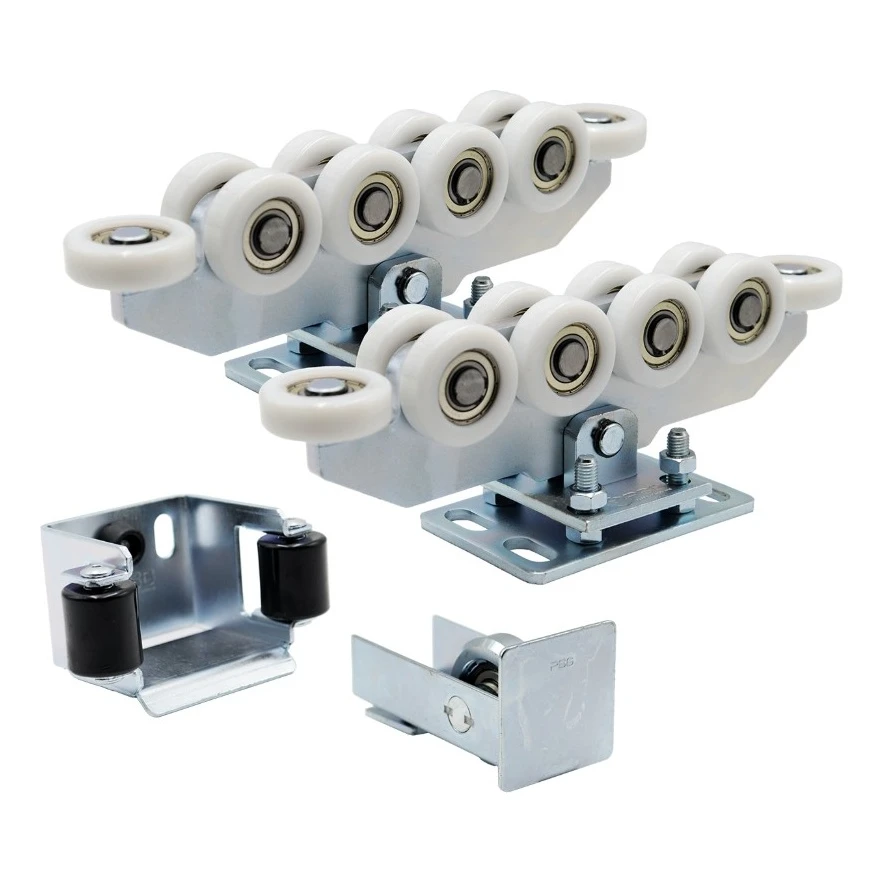

Obsah sady
- 2 × 10-kladkový pojezdový vozík — s nylonovými kladkami (včetně dvou horizontálních), zajišťujícími tichý a plynulý chod brány
- 1 × náběhový držák — ocelový, se dvěma naváděcími kladkami z plastu, stabilizující bránu po zavření
- 1 × náběhová kladka — montovaná na začátek lišty, chránící vozíky před sněhem a ledem
- Montážní šrouby v kompletu

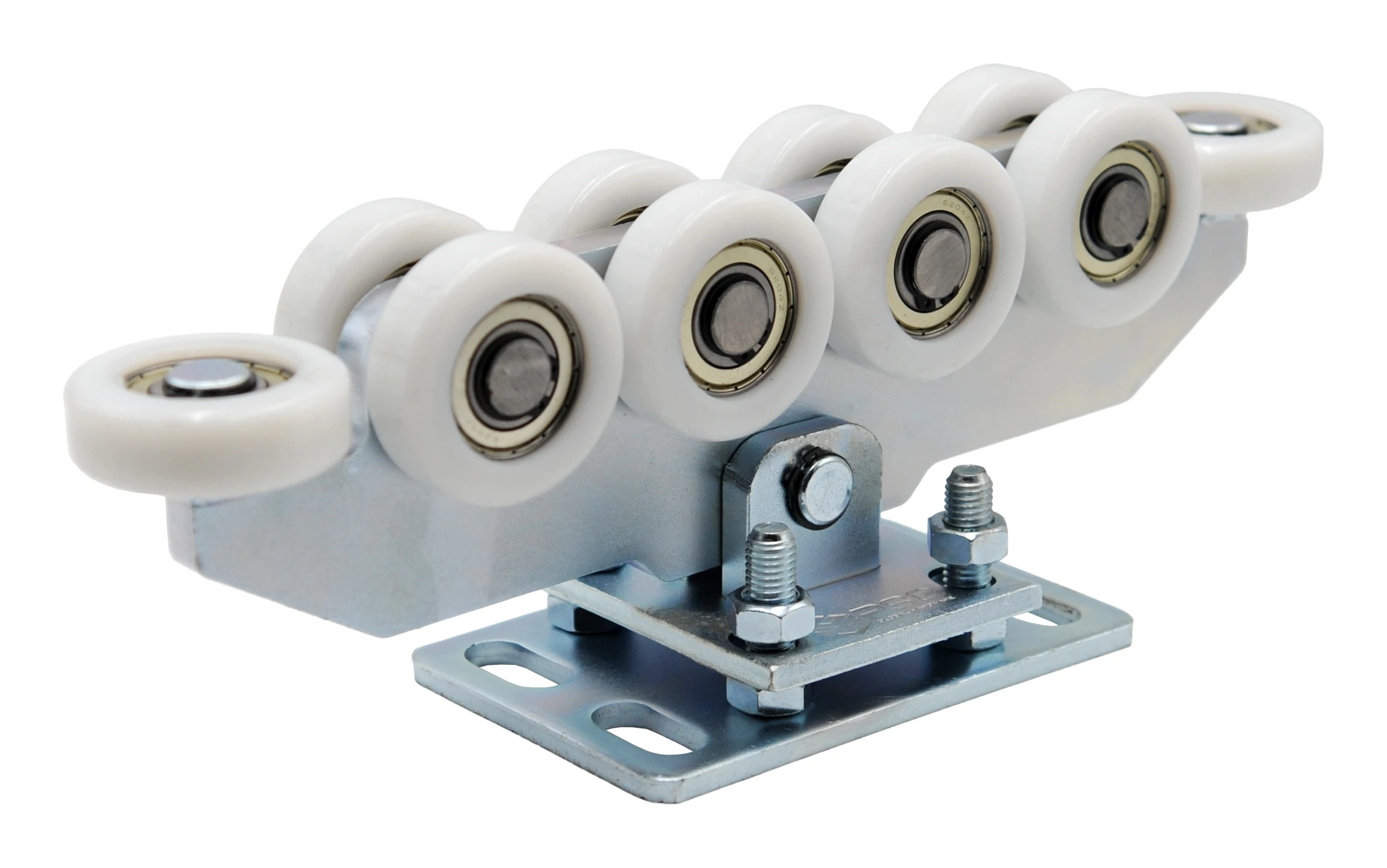

10-kladkové pojezdové vozíky
Každý vozík je vybaven 10 nylonovými kladkami (včetně dvou horizontálních), které minimalizují tření a snižují hluk při pojezdu brány. Kyvná konstrukce spojení základny s čepem umožňuje vozíku jemně se vychylovat, čímž kompenzuje nerovnosti podkladu a proměnlivé zatížení — snižuje napětí a prodlužuje životnost celého systému. Mechanismus výškové regulace pomocí šroubů umožňuje přesné nastavení vozíků na konstrukci brány během instalace. Maximální zatížení jednoho vozíku je 900 kg, díky čemuž je sada vhodná i pro těžké průmyslové brány.

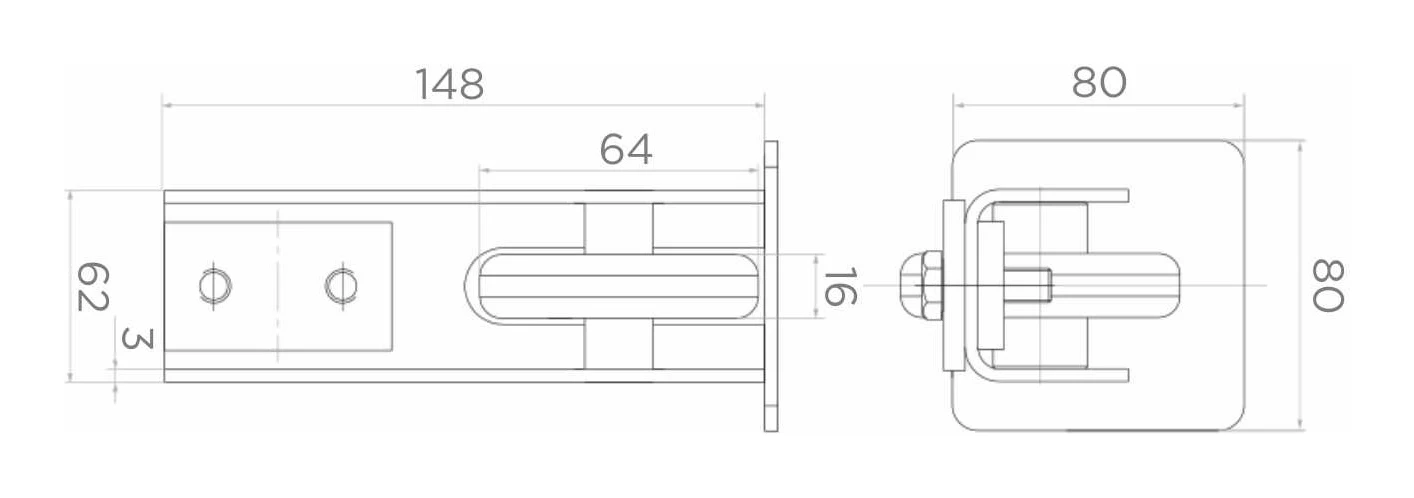

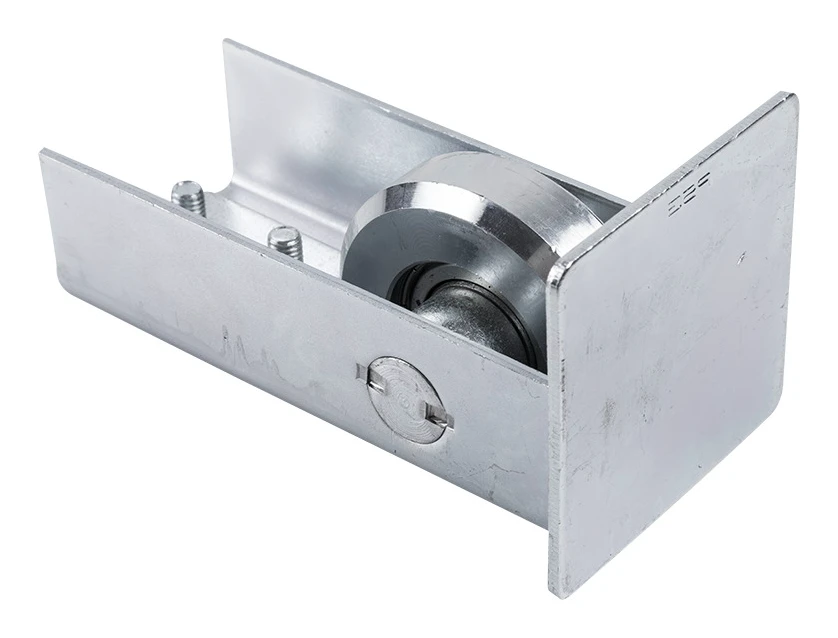

Náběhová kladka — rozměry a konstrukce
Náběhová kladka se montuje na začátek lišty a plní ochrannou funkci — navádí bránu na vozíky a zároveň je chrání před námrazou a nečistotami. Díky tomu systém funguje plynule i v náročných povětrnostních podmínkách.
- Celková délka: 148 mm
- Délka otvoru pro kladku: 64 mm
- Šířka zasunutého profilu: 62 mm
- Šířka kolečka: 16 mm
- Tloušťka plechu: 3 mm
- Čelní plech: 80 × 80 mm
- Pro lištu: 80 × 80 × 5 mm
- Povrchová úprava: pozinkováno

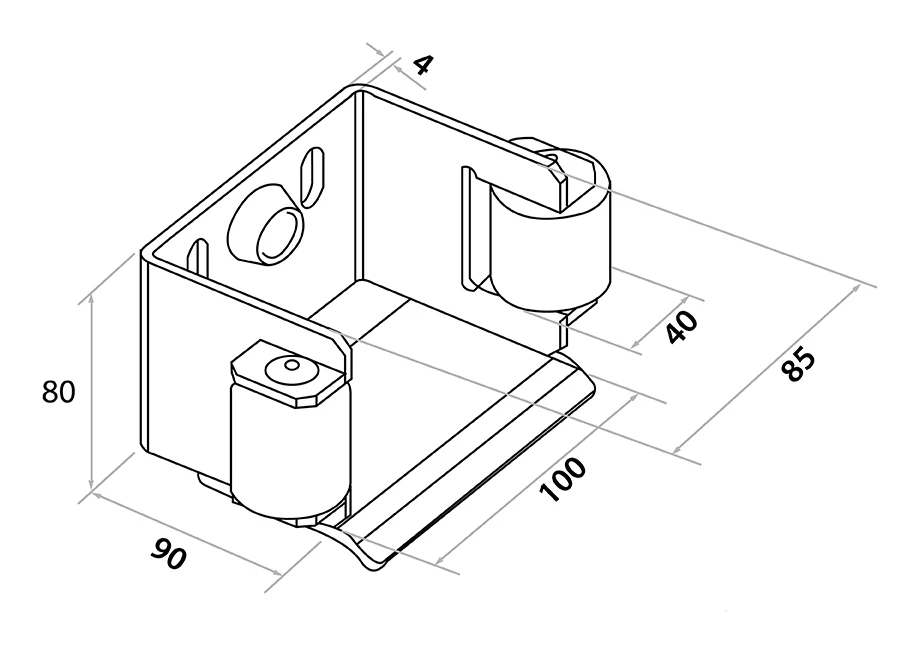

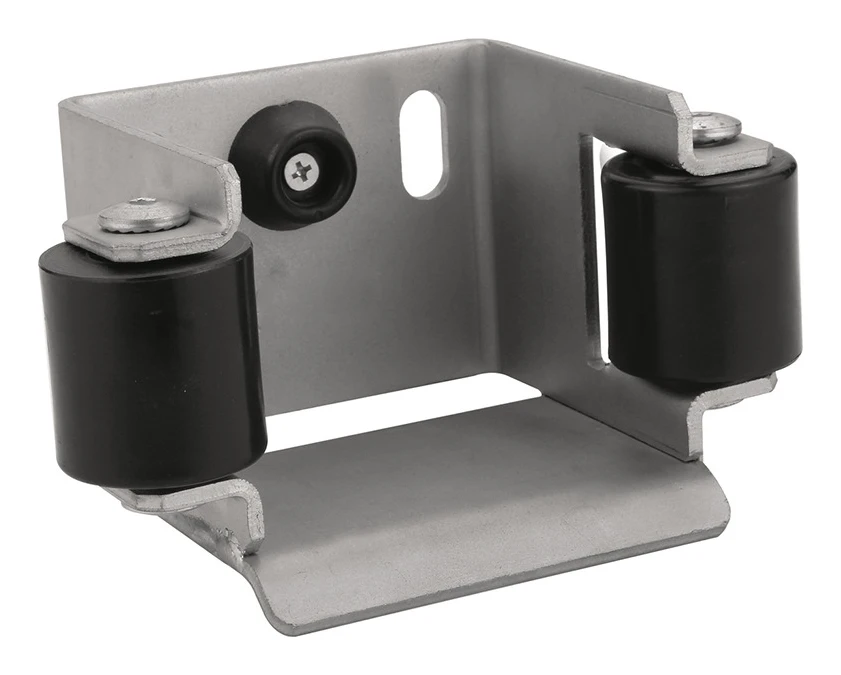

Náběhový držák — rozměry a konstrukce
Ocelový náběhový držák se montuje na sloupek a stabilizuje bránu po zavření, přičemž rozkládá její hmotnost na další konstrukční prvky. Dvě naváděcí kladky z plastu zajišťují přesné vedení brány a snižují opotřebení vozíků.
- Výška montážního plechu: 80 mm
- Šířka montážního plechu: 90 mm
- Celková hloubka: 100 mm
- Světlost mezi kladkami: 85 mm
- Výška naváděcích kladek: 40 mm
- Tloušťka plechu: 4 mm
- Rozteč montážních otvorů: 70 mm
- Rozměry montážního otvoru (oválný): 25 × 10 mm
- Pro lištu: 80 × 80 × 5 mm
- Povrchová úprava: pozinkováno
Technická specifikace sady
- Určeno pro: samonosnou posuvnou bránu
- Typ vozíků: 80 (10-kladkové)
- Materiál kladek: nylon (plast)
- Počet kladek na vozík: 10 (včetně 2 horizontálních)
- Kompatibilní lišta: 80 × 80 × 5 mm
- Max. zatížení vozíku: 900 kg
- Výšková regulace: ano (regulační šrouby)
- Povrchová úprava: pozinkováno
- Značka: PSG
- Hmotnost sady: 21 kg
Volba rozteče vozíků
Správná rozteč pojezdových vozíků závisí na světlé šířce brány a její hmotnosti. Následující tabulka usnadňuje rychlý výběr optimální rozteče vozíků v osách (Lw) pro brány o délce od 5,5 m do 8,0 m a hmotnosti od 450 kg do 650 kg.

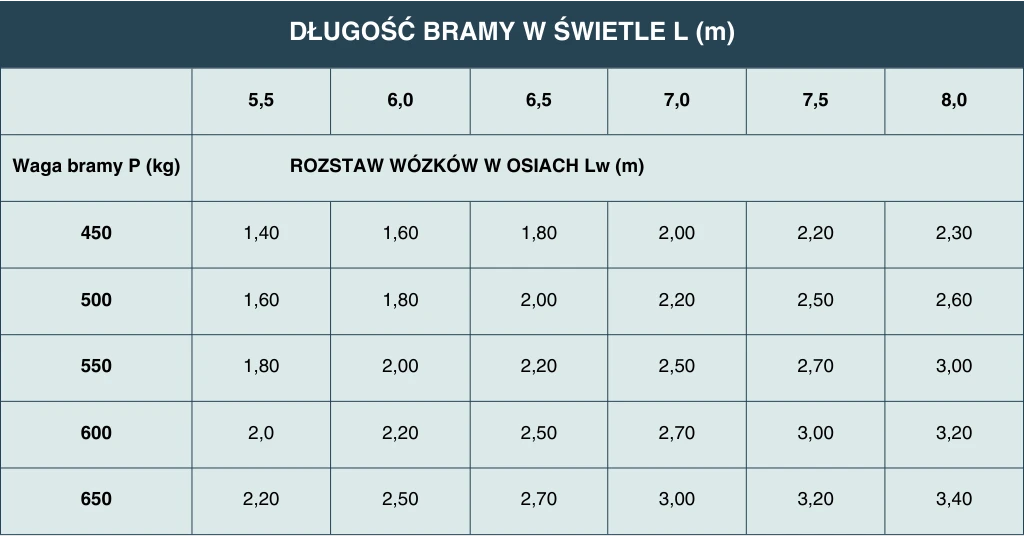

Tabulka pro volbu rozteče pojezdových vozíků posuvné brány
| SVĚTLÁ ŠÍŘKA BRÁNY L (m) | ||||||
|---|---|---|---|---|---|---|
| 5,5 | 6,0 | 6,5 | 7,0 | 7,5 | 8,0 | |
| Hmotnost brány P (kg) | ROZTEČ VOZÍKŮ V OSÁCH Lw (m) | |||||
| 450 | 1,40 | 1,60 | 1,80 | 2,00 | 2,20 | 2,30 |
| 500 | 1,60 | 1,80 | 2,00 | 2,20 | 2,50 | 2,60 |
| 550 | 1,80 | 2,00 | 2,20 | 2,50 | 2,70 | 3,00 |
| 600 | 2,0 | 2,20 | 2,50 | 2,70 | 3,00 | 3,20 |
| 650 | 2,20 | 2,50 | 2,70 | 3,00 | 3,20 | 3,40 |
Všechny součásti sady jsou pozinkované, což zajišťuje účinnou ochranu proti korozi a dlouhou životnost i v náročných povětrnostních podmínkách. Produkty značky PSG jsou osvědčená řešení pro profesionální montážní firmy, zaručující spolehlivost a opakovatelnost instalace.
Technické údaje
| Materiál koleček | Nylon |
| Počet koleček [szt.] | 10 |
| Konstrukce vozíku | Výkyvná |
| Max. nosnost [kg] | 900 |
| Velikost pojezdové lišty | 80x80x5 |
| Typ pojezdového systému | Pojezdový systém |
| Typ produktu | Sada / KIT s příslušenstvím |
