Sada pro samonosnou bránu 8kladková + příslušenství KIT pro nosný C profil 80

Sada je určena pro brány s plnou plochou křídla, kde je klíčová vysoká nosnost a odolnost pojezdových prvků. Pozinkované provedení všech komponentů zajišťuje odolnost vůči povětrnostním vlivům a dlouholetý provoz bez nutnosti údržby.

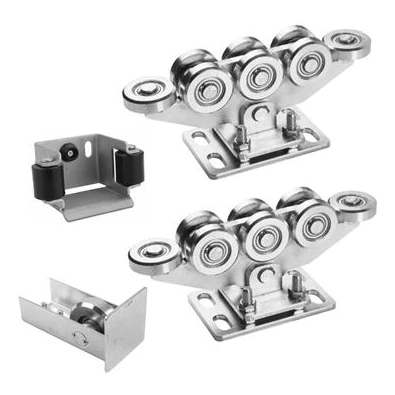

Obsah sady

Pojezdový vozík 80 – 8kladkový

Vozík vybavený 8 ocelovými kladkami, z toho dvěma vodorovnými, zajišťuje rovnoměrné rozložení zatížení a plynulý pohyb brány. Kyvná konstrukce – vozík je s podstavou spojen pomocí čepu – umožňuje automatické přizpůsobení nosnému C profilu brány. Výška se nastavuje pomocí šroubů, což usnadňuje přesné seřízení při montáži. Maximální zatížení jednoho vozíku je 1000 kg.

Rozměry vozíku: podstava 140×120 mm, výška 68 mm (+ 17 mm čep), hloubka 155 mm. Osm kladek rozmístěných ve dvou řadách zajišťuje stabilitu i při velkém zatížení větrem a hmotnosti křídla brány.

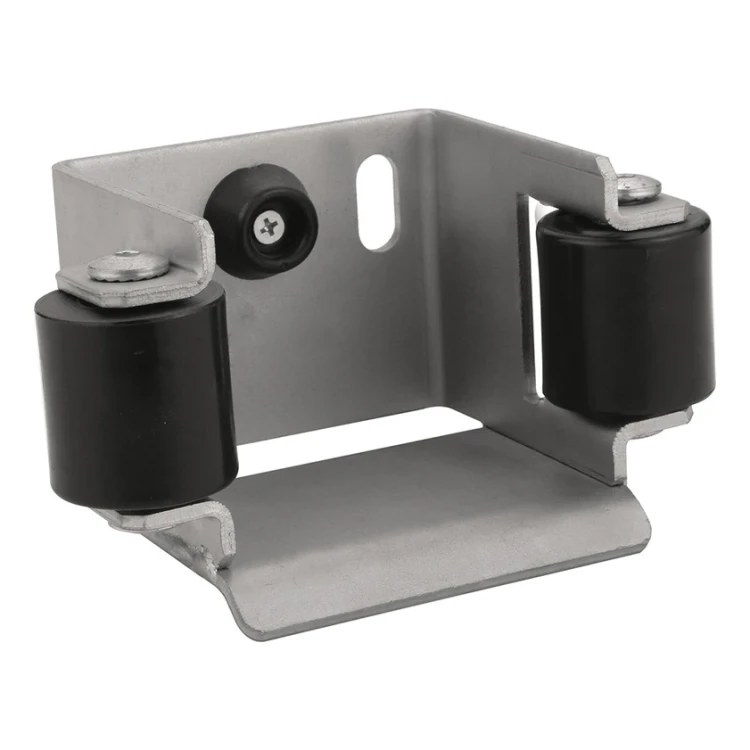

Dojezdová kapsa

Ocelová dojezdová kapsa plní dvojí funkci: stabilizuje bránu po zavření a rozkládá její hmotnost do většího počtu opěrných bodů, což výrazně prodlužuje životnost pojezdových vozíků. Je vybavena dvěma vodicími kladkami z umělé hmoty (rozteč 88 mm), které vedou nosný C profil brány při zavírání. Na zadní stěně se nacházejí dva montážní otvory a pryžový doraz tlumící vibrace.

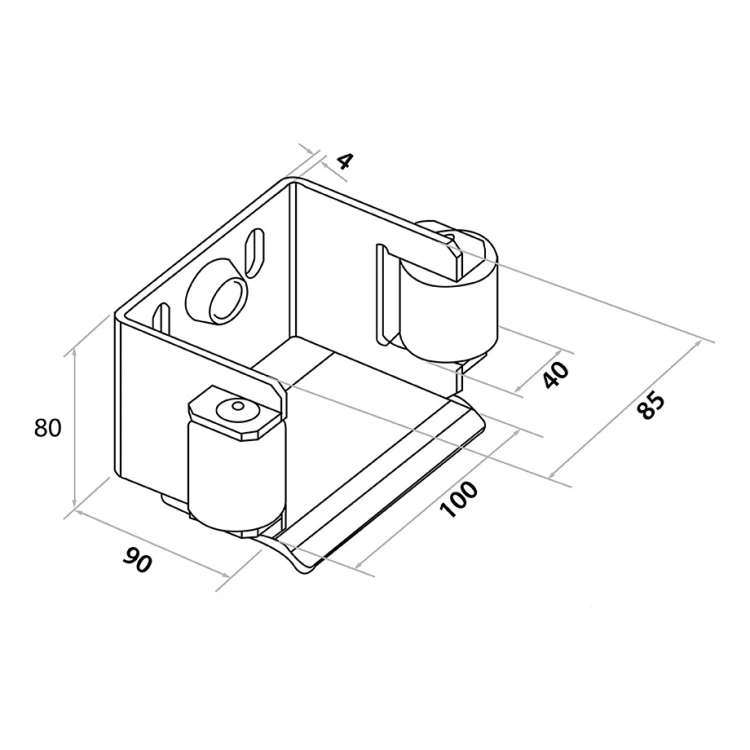

Rozměry kapsy: 100×90 mm, výška 85 mm (z toho 80 mm tělo + 4 mm horní plech), hloubka s kladkami 40 mm.

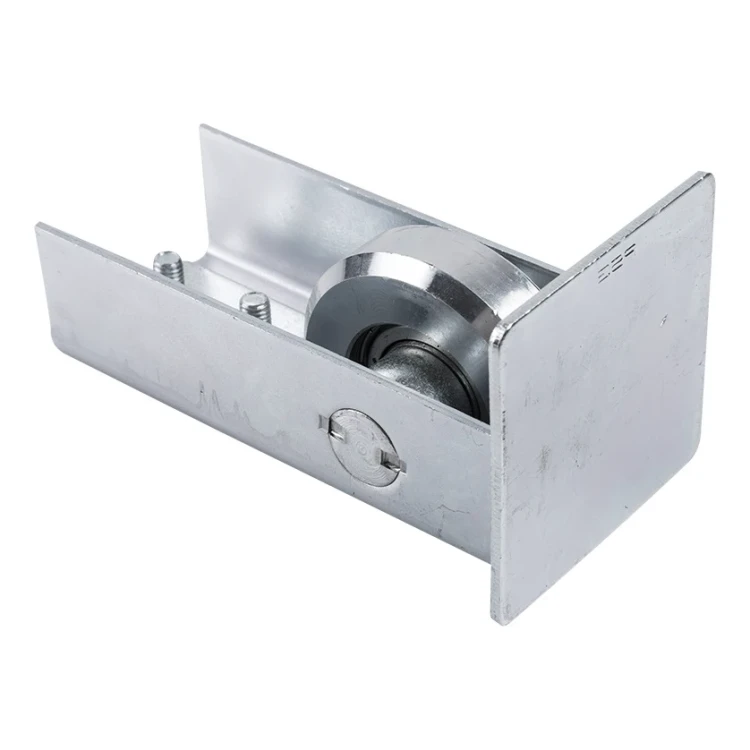

Nájezdová kladka

Prvek montovaný na začátek nosného C profilu posuvné brány. Nájezdová kladka usnadňuje nájezd profilu na pojezdové vozíky, čímž snižuje jejich opotřebení a prodlužuje dobu provozu. Zároveň chrání před vnikáním sněhu a ledu dovnitř profilu. V sadě jsou montážní šrouby. Vhodná pro profil 80×80×5 mm.

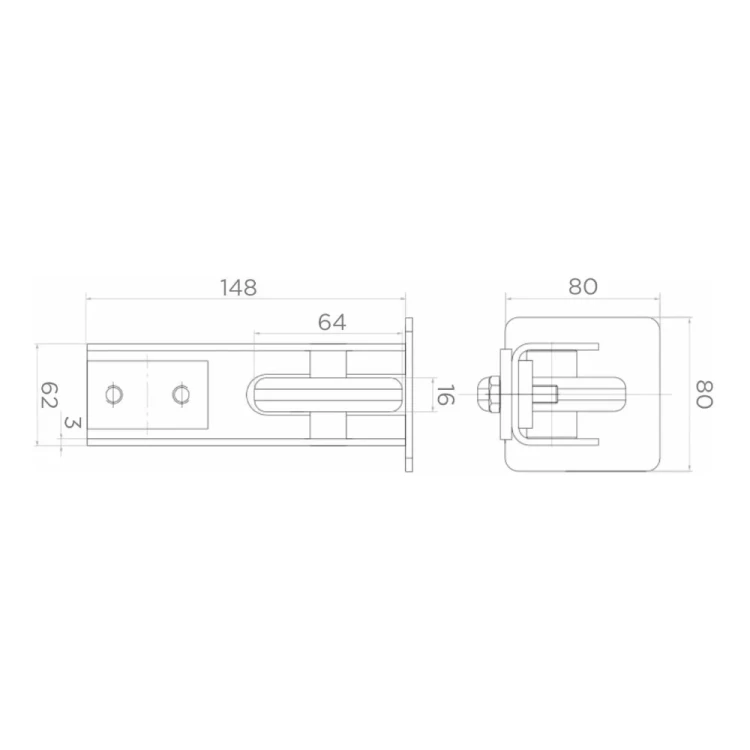

Rozměry nájezdové kladky: délka 148 mm, šířka 62 mm, výška s profilem 80 mm. Průměr kladky 64 mm.

Technické parametry sady

Proč zvolit tuto sadu? Kompletní pojezdové prvky v jednom balení znamenají méně objednávek, rychlejší kompletaci a jistotu, že všechny komponenty jsou navzájem kompatibilní. 8kladkové vozíky s nastavením výšky se osvědčí u těžkých bran s plným výplní, a dojezdová kapsa s nájezdovou kladkou chrání pojezdový mechanismus – což se projeví nižším počtem reklamací a delším bezporuchovým provozem brány.
