Pojezdný vozík 80 ocelové kladky pro posuvnou bránu s regulací 5-kladkový

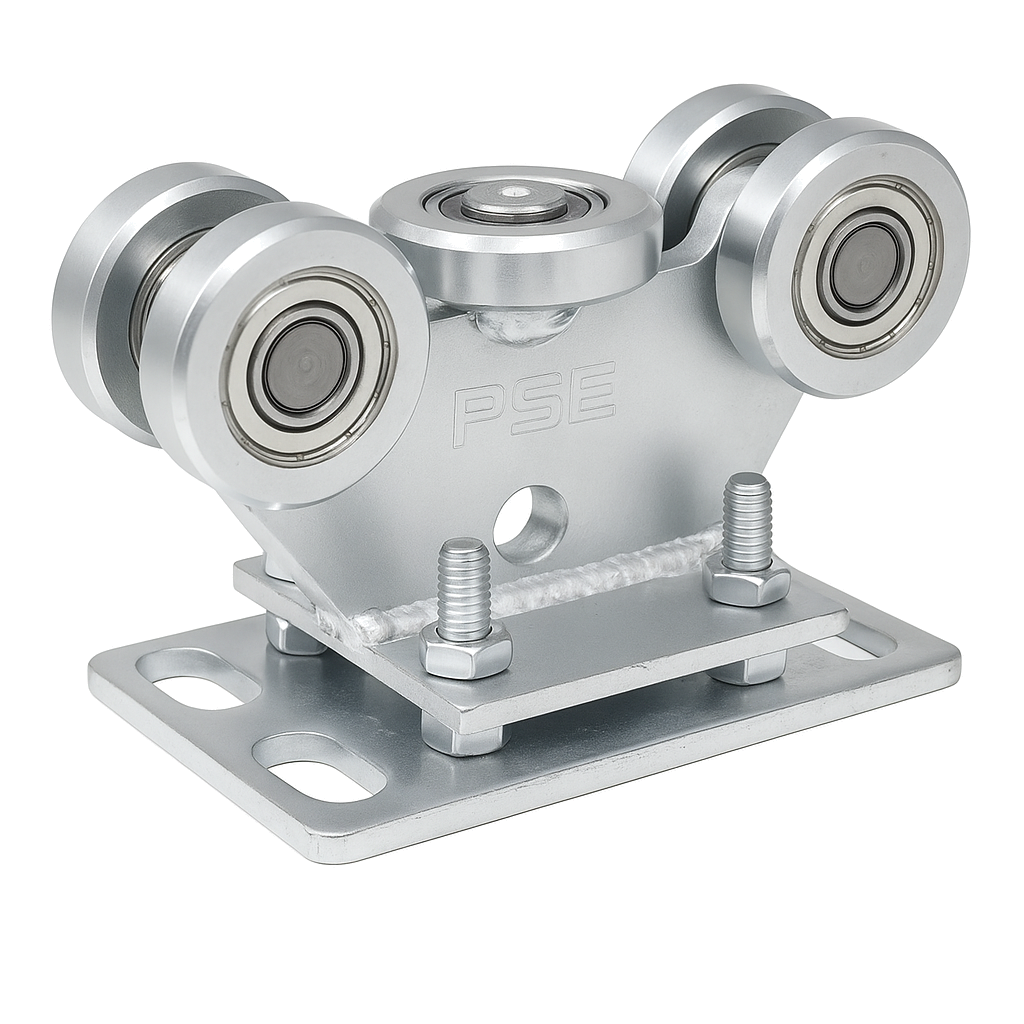

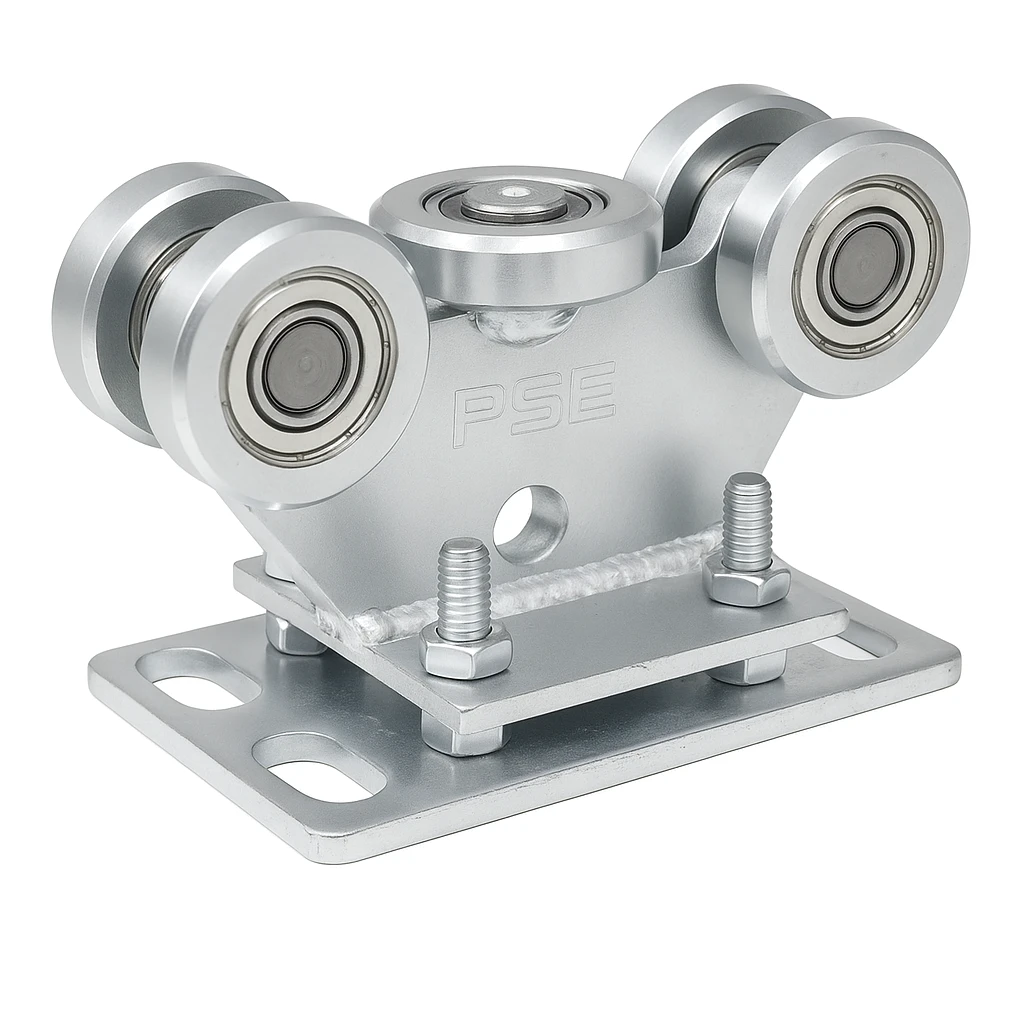

Pojezdný vozík 5-kladkový určený pro samonosné posuvné brány, navržený pro profesionální instalace vyžadující nosnost až 650 kg. Konstrukce založená na pěti ocelových kladkách — včetně jedné horizontální kladky — zajišťuje stabilní a plynulé vedení křídla brány i při vysokém zatížení.

Vozík je přizpůsoben pro kolejnici o rozměrech 80×80×5 mm a je pevně montován na základnu. Vestavěný mechanismus výškového nastavení pomocí šroubů umožňuje přesné vyrovnání brány v rozsahu 139,5–161,5 mm (čelní pohled) a 154–176 mm (boční pohled), což výrazně usnadňuje montáž a kompenzuje případné nerovnosti podkladu. Celý vozík je opatřen zinkovou povrchovou úpravou, která zajišťuje odolnost proti korozi a dlouhou životnost při venkovním použití.

Klíčové vlastnosti

• Typ: pojezdný vozík 5-kladkový (4 svislé kladky + 1 vodorovná kladka)
• Materiál kladek: ocel
• Průměr kladek: ø68 mm
• Maximální zatížení: 650 kg
• Kompatibilní kolejnice: 80×80×5 mm
• Výškové nastavení: šroubové
• Protikorozní ochrana: zinkování
• Montáž: pevně na základnu

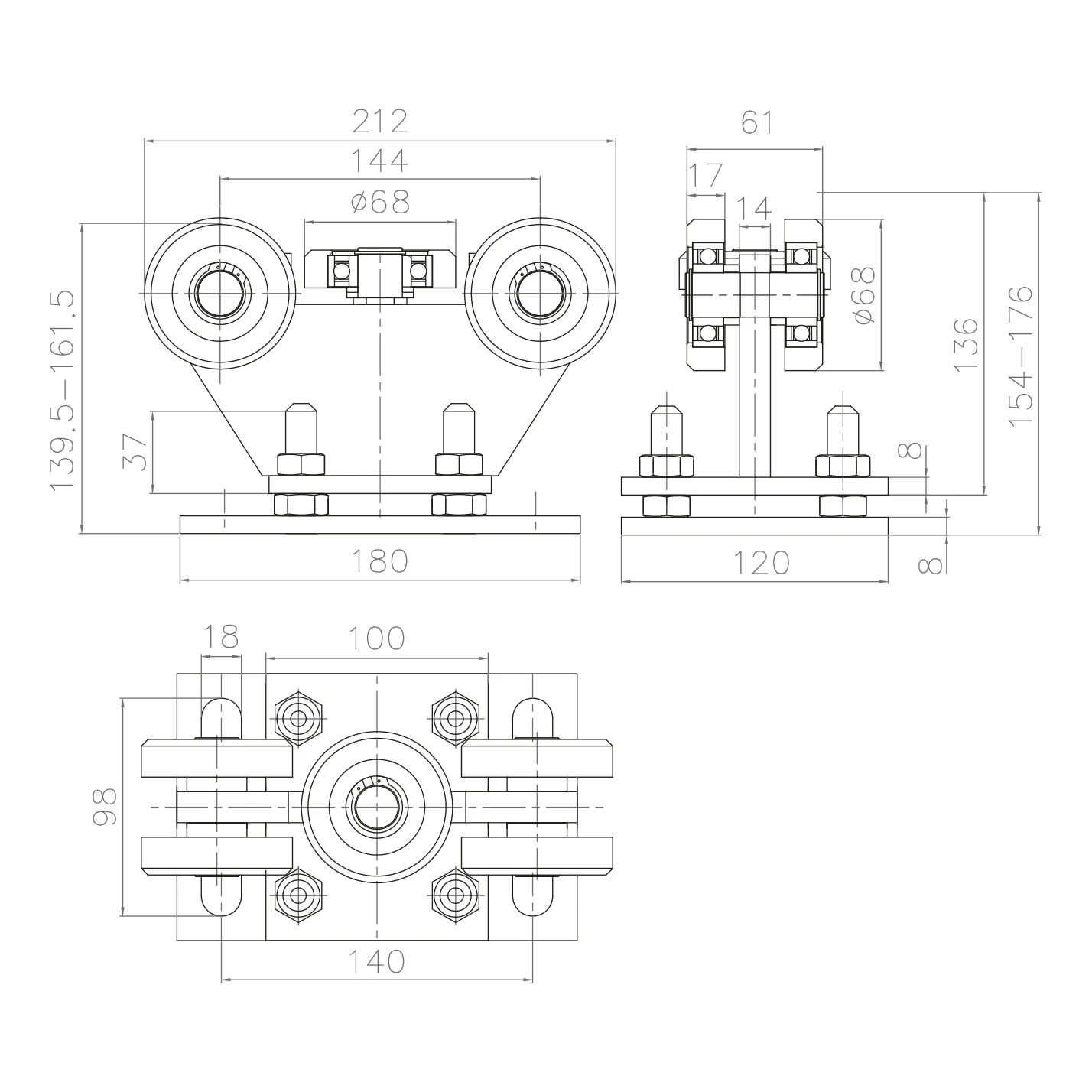

Rozměry a technické údaje

• Celková šířka (čelní pohled): 212 mm
• Rozchod os kladek: 144 mm
• Celková výška (čelní pohled): 139,5–161,5 mm (nastavitelná)
• Celková výška (boční pohled): 154–176 mm (nastavitelná)
• Výška těla bez nastavení: 136 mm
• Šířka (boční pohled): 61 mm
• Šířka vedení kladky: 17 mm, drážka: 14 mm
• Rozměry základny: 180 × 120 mm
• Tloušťka desky základny: 8 mm
• Výška základny se šrouby: 37 mm
• Zástavbové rozměry (pohled shora): 140 × 98 mm
• Rozteč montážních otvorů: 100 mm
• H (katalogová): 142 mm
• Hmotnost: 5,835 kg
• Objem: 5243,44 cm³
• EAN: 5901289674454

Díky robustní ocelové konstrukci, vysoké nosnosti a přesnému výškovému nastavení se vozík uplatní jak při instalacích průmyslových bran, tak v komerčních objektech vyžadujících spolehlivý posuvný systém.
