Pojezdný vozík 80 3 kladky ocelové a plastové pro závěsné brány

Konstrukce a materiály

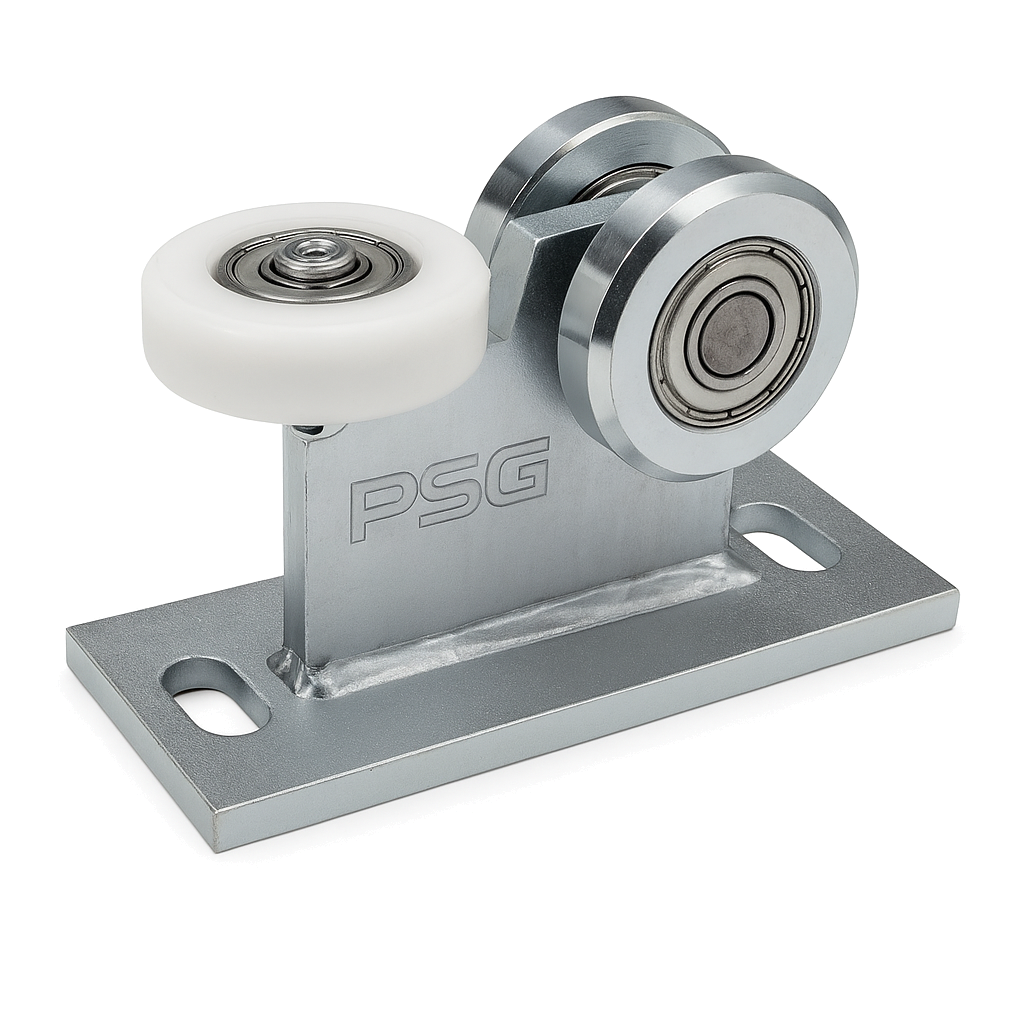

Vozík je vybaven třemi kladkami na ložiscích — dvěma svislými kovovými kladkami zajišťujícími přenos zatížení a jednou vodorovnou kladkou z plastu, která stabilizuje dráhu jízdy a tlumí vibrace. Toto řešení zaručuje tichý a plynulý chod i při vysokém zatížení. Celý vozík je pevně uchycen na masivní montážní základně s otvory umožňujícími nastavení polohy. Povrch ocelových prvků je chráněn zinkovou vrstvou, což zajišťuje vysokou odolnost proti korozi a dlouhodobou provozuschopnost v proměnlivých povětrnostních podmínkách.

Vozík je určen pro vodící kolejnici o rozměrech 80×80×5 mm — standardní profil používaný v systémech závěsných bran s vysokou nosností. Montážní základna s podélnými otvory usnadňuje přesné polohování vozíku při instalaci.

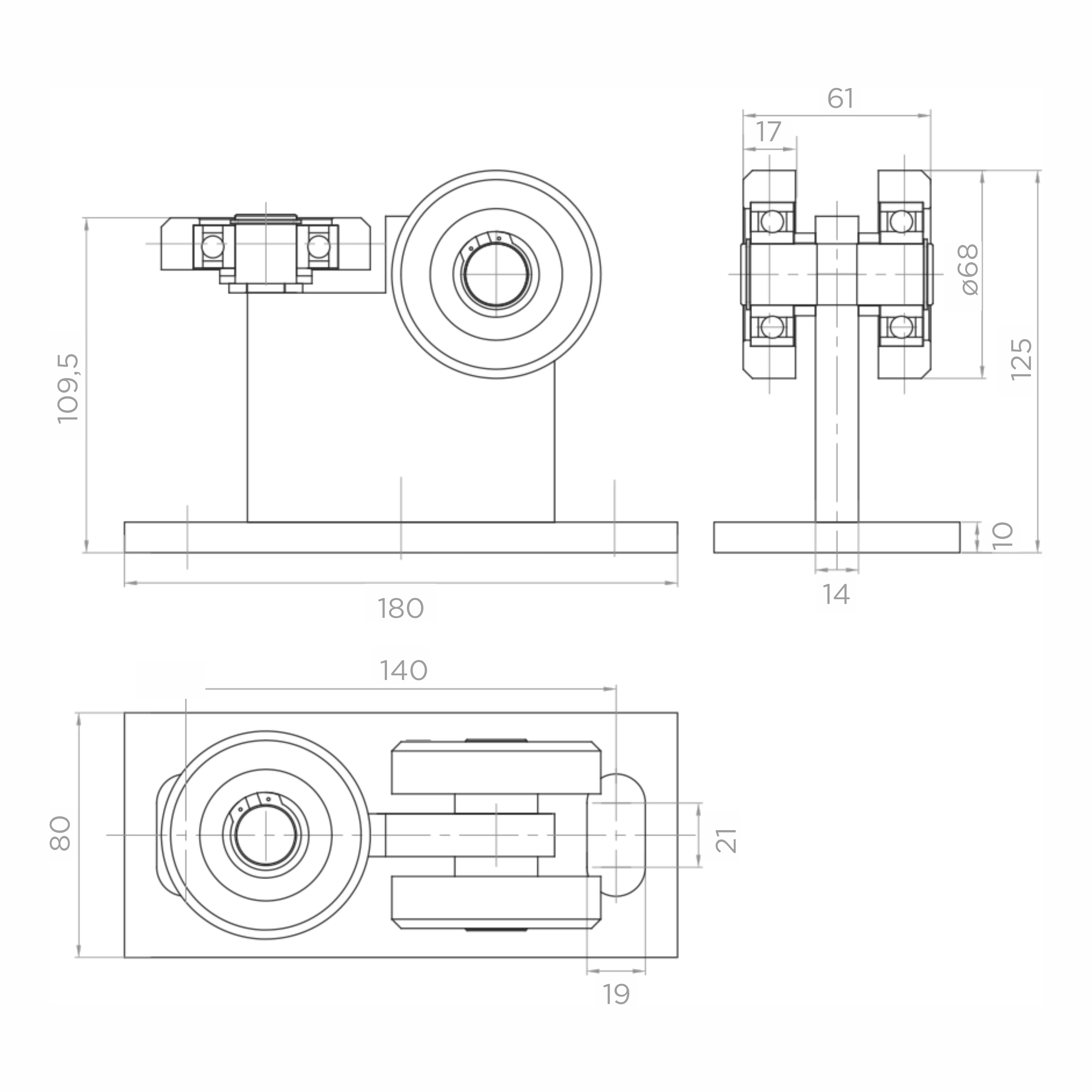

Rozměry a technické údaje

• Maximální nosnost: 350 kg
• Vodící kolejnice: 80×80×5 mm
• Celková výška (H): 125 mm
• Výška těla (boční pohled): 109,5 mm
• Délka základny: 180 mm
• Rozměry montážní desky: 140 × 80 mm
• Průměr kladky: ø68 mm
• Tloušťka základny: 10 mm
• Šířka těla: 61 mm
• Tloušťka bočního vedení: 17 mm
• Montážní otvory: podélné, šířka 14 mm
• Svislé kladky: 2 ks — kovové s ložisky
• Vodorovná kladka: 1 ks — z plastu
• Protikorozní ochrana: zinkování
• Hmotnost: 3,06 kg
• Objem: 1642,5 cm³

Použití

Vozík je určen pro systémy posuvných závěsných bran — jak v průmyslových a skladových objektech, tak na soukromých pozemcích s těžkými vjezdovými branami. Vysoká nosnost 350 kg umožňuje použití s velkými křídly ocelových a hliníkových bran. Solidní pozinkovaná konstrukce zajišťuje spolehlivý provoz v exteriéru po celý rok.
