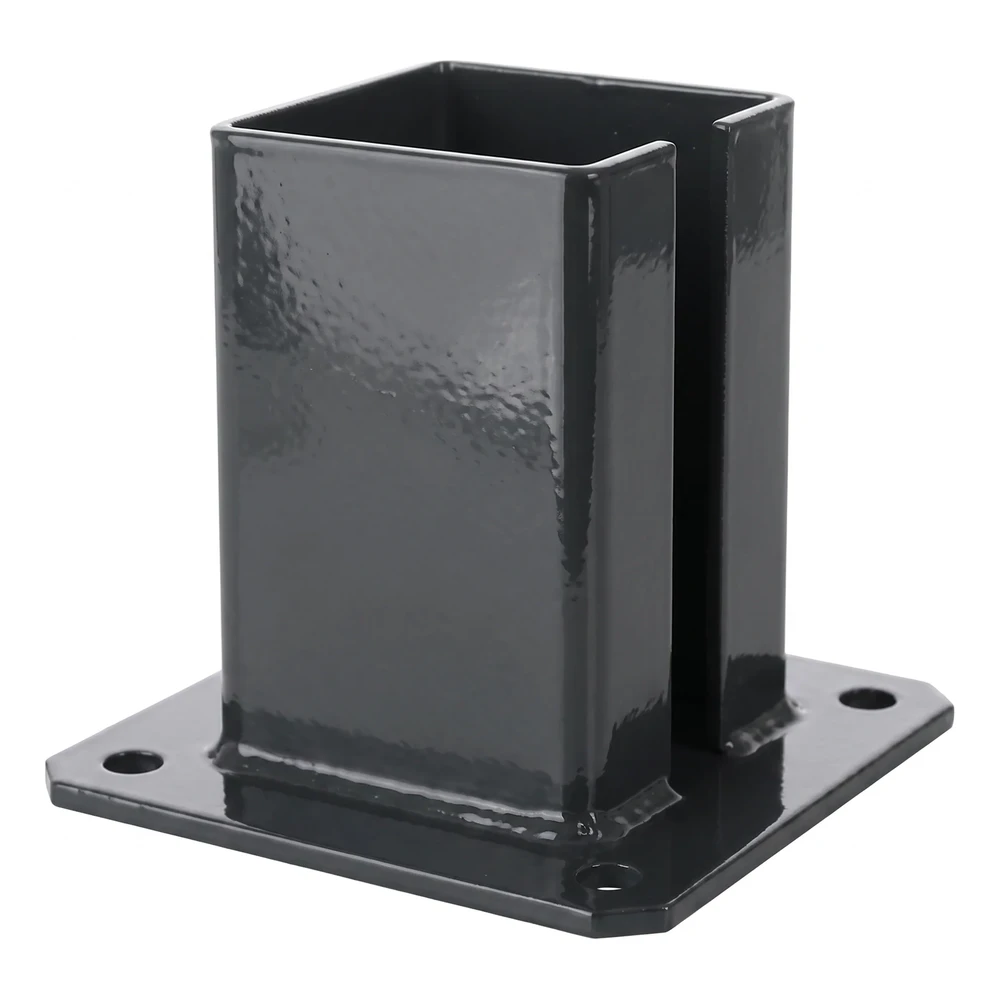

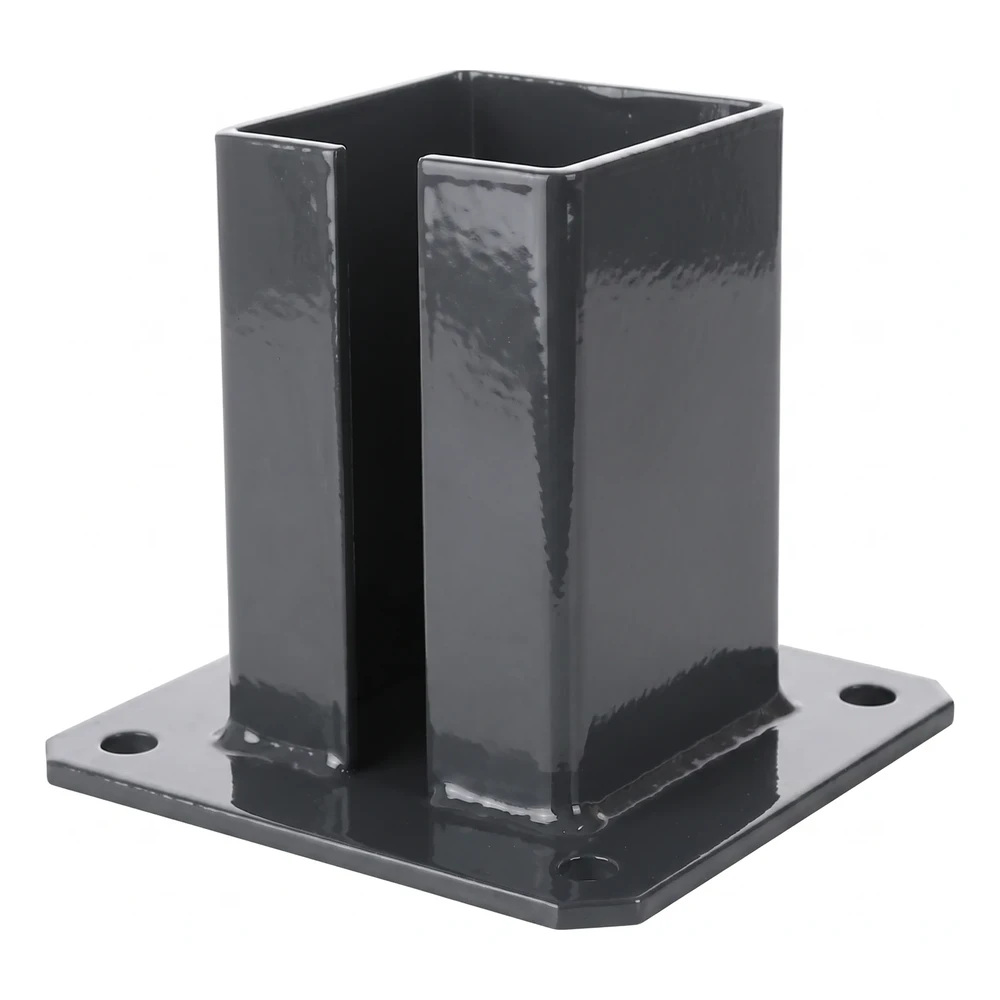

Ocelová patka na plotový sloupek 100×100 mm – montážní patka antracit RAL 7016

Otevřený profil 93 × 93 mm o výšce 150 mm na desce 150 × 150 mm s otvory Ø 13 mm – pro přišroubování sloupku 100 × 100 mm k betonu

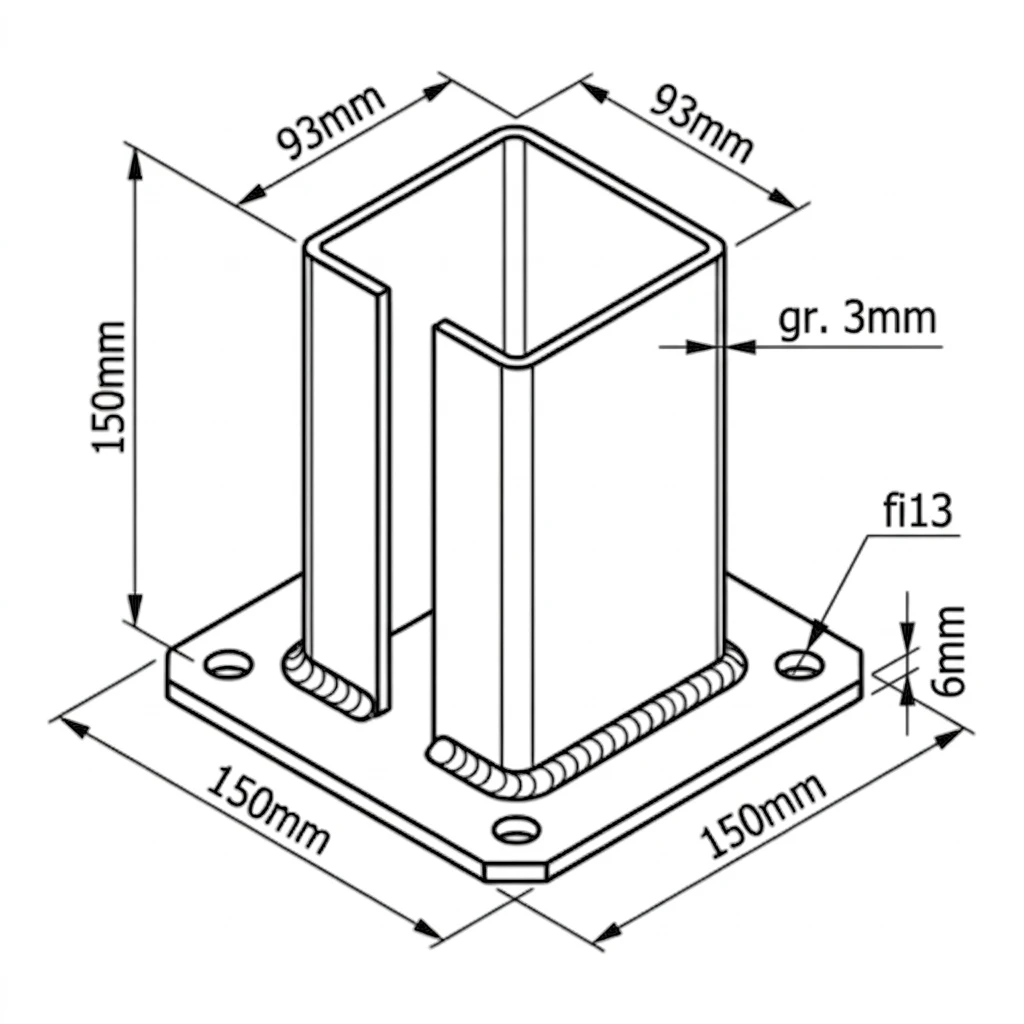

Otevřít rozměrový výkres v plné velikosti

O produktu

Patka slouží k přišroubování bránového nebo plotového sloupku 100 × 100 mm k základu, betonové podlaze nebo podezdívce. Skládá se z desky s montážními otvory a k ní přivařeného otevřeného čtvercového profilu se svislou štěrbinou, na který se nasouvá sloupek.

Deska má rozměry L × W 150 × 150 mm a v jejích rozích jsou otvory Ø 13 mm. Profil má vnější průřez a × a 93 × 93 mm, stěnu s 3 mm a výšku H 150 mm nad deskou. Rozměry vycházejí z výkresu výrobce.

Povlak (práškové lakování, antracit RAL 7016) chrání ocel před korozí v běžných podmínkách. Při kontaktu se solí, chemikáliemi nebo trvalou vlhkostí zvolte provedení podle podmínek expozice. Kotvy a způsob upevnění určuje projekt oplocení.

Rozměry

Materiál a povlak

Prodejní jednotka

Výběr a montáž

• ✓Zkontrolujte průřez sloupku – patka je určena pro sloupky 100 × 100 mm.
• ✓Desku přišroubujte k podkladu přes otvory Ø 13 mm v rozích; kotvy nebo šrouby zvolte podle druhu podkladu – nejsou součástí balení.
• ✓Nasuňte sloupek na profil, zkontrolujte svislost a spojte sloupek s profilem podle systému oplocení nebo brány.
