Montážní deska pro střešní krytinu 375x375mm CWL
produkt nedostupný
přidat do seznamu přání
Popis

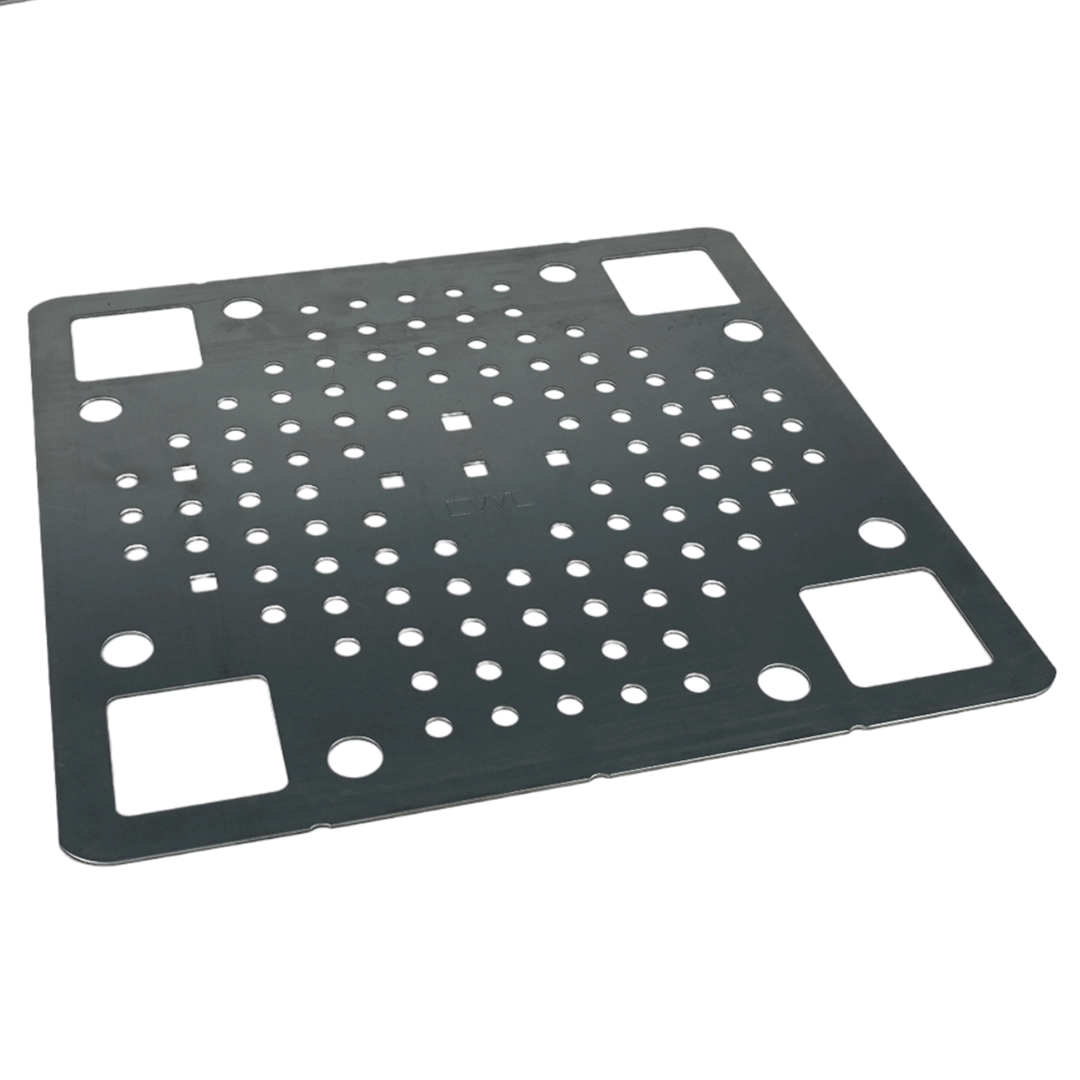

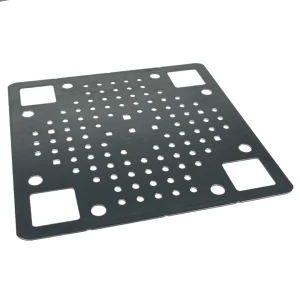

Montážní deska pro střešní krytinu 375x375mm CWL
Montážní deska pro střešní krytinu 375x375mm CWL - Nerezová ocel H17 1.4016 pro fotovoltaické systémy.

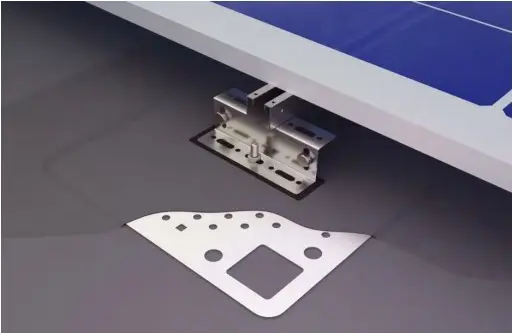

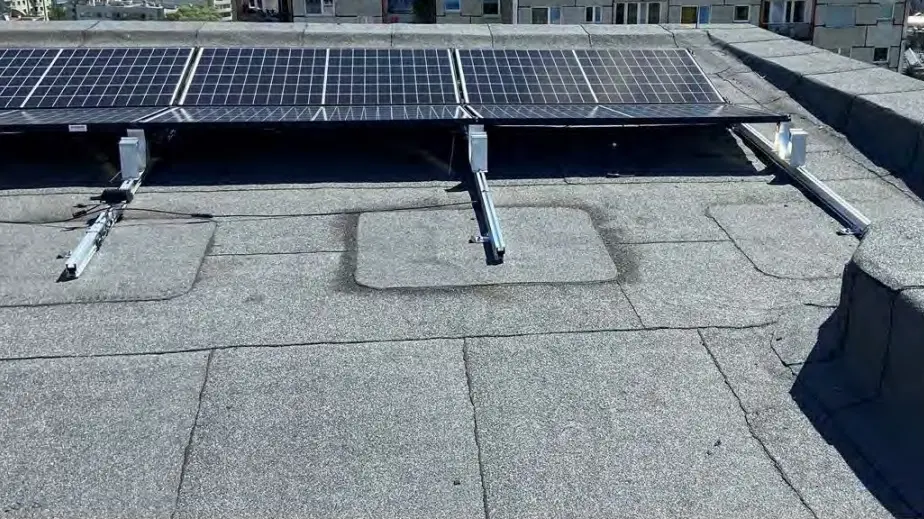

Montážní deska pro střešní krytinu 375x375mm CWL je bezpečné a univerzální řešení pro trvalé uchycení prvků na asfaltových a plastových střechách. Montážní desku lze instalovat nad nebo pod stávající střešní membránu pro estetický vzhled. S rozměry 400 x 400 mm pro svařování tato montážní deska zajišťuje bezpečné a trvalé uchycení bez nutnosti mechanického kotvení.
Membrána by měla být v souladu s normou EN 13707:2004+A2:2009 a splňovat následující požadavky:
Pevnost v tahu v podélném a příčném směru min. 300 N/50 mm EN 12311-1
Odolnost proti protržení min. 150 N EN 12310-1
Pevnost ve smyku na podélných a příčných spojích min. 500 N/50 mm EN 12317-1
Odolnost proti odtržení

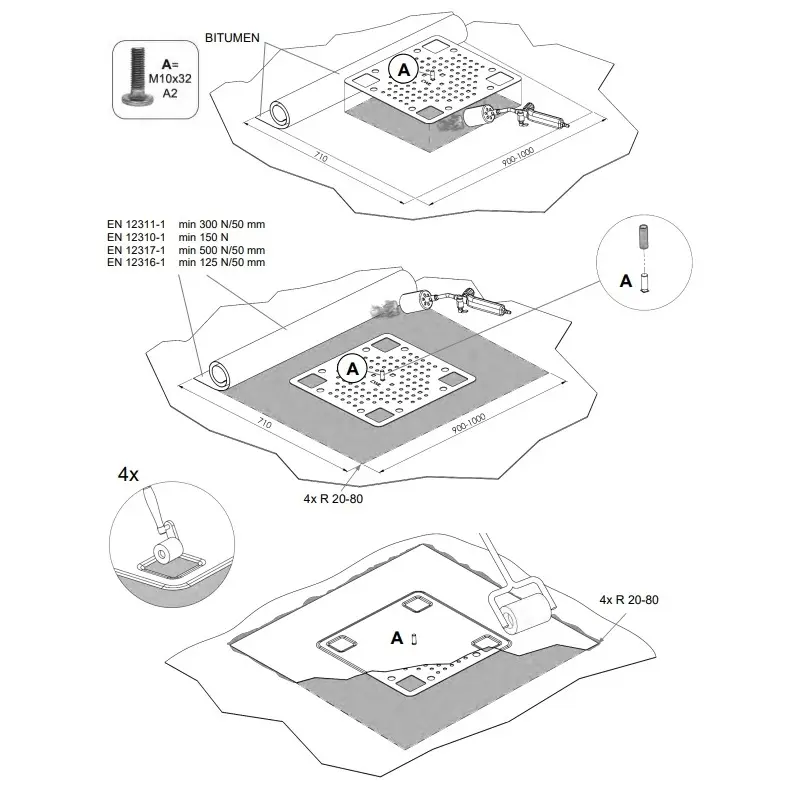

Montážní deska pod lepenku

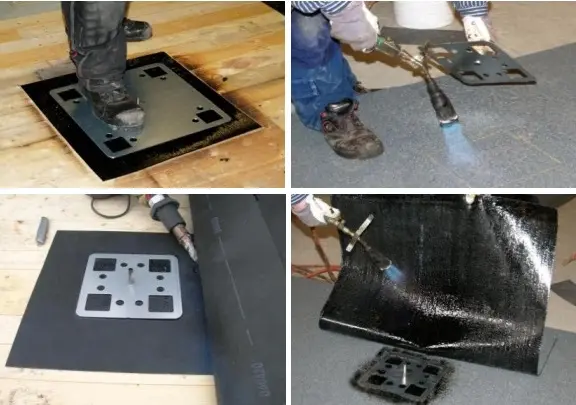

1. Vyřízněte kus střešní lepenky o rozměrech 500 x 500 mm. (V případě renovace střechy lze montážní desku svařit mezi stávající a novou lepenku. Není pak nutné používat další kus lepenky o rozměrech 500 x 500 mm).

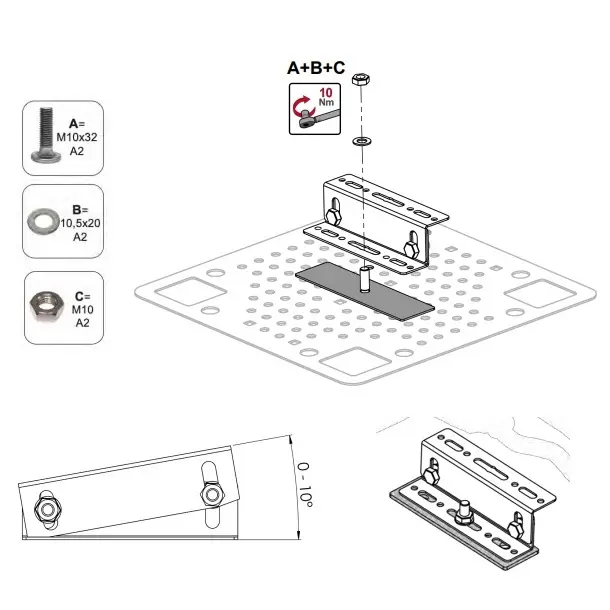

2. Umístěte šroub pod desku do určeného otvoru a svařte montážní desku na střed vyříznutého kusu střešní lepenky.
3. Nasaďte ochrannou objímku na šroub.
4. Vytvořte otvor pro šroub ve vrchní lepenky.
5. Svařte lepenku na celé ploše montážní desky.
6. Zkontrolujte, zda jsou svary v místech uchycení kompletní.
7. Sejměte ochrannou objímku šroubu.

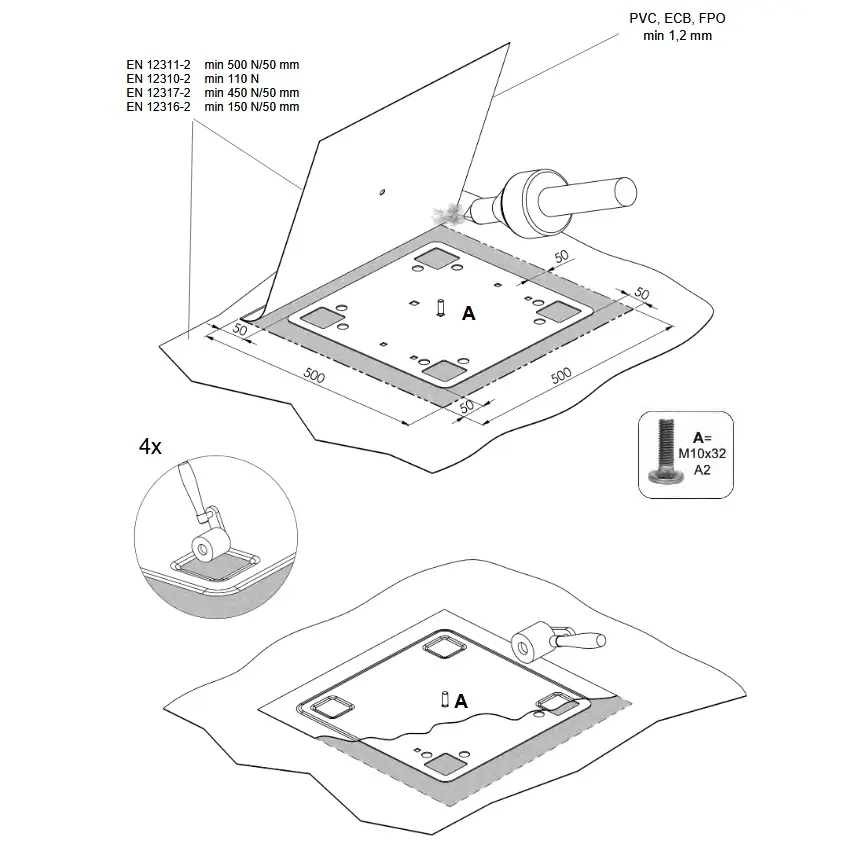

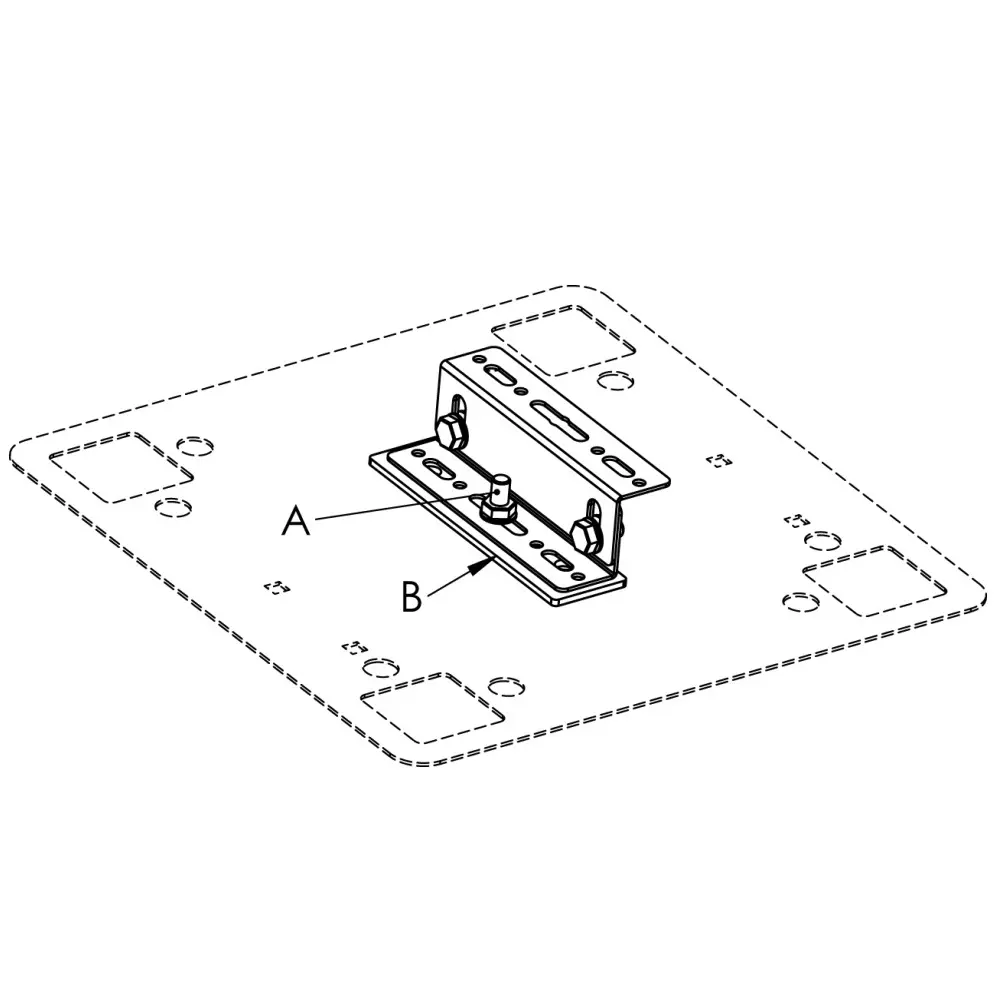

Montážní deska na lepenku
1. Umístěte šroub pod desku do určeného otvoru a přivařte montážní desku na vybrané místo.
2. Vyřízněte kus lepenky o rozměrech 800 x 1200 mm, 880 x 1100 mm nebo 1000 x 1000 mm.
3. Nasaďte ochrannou objímku na šroub.
4. Vytvořte otvor pro šroub ve vyříznutém kusu střešní lepenky.
5. Svařte membránu na celé ploše montážní desky.
6. Zkontrolujte, zda jsou svary v místech uchycení kompletní.
7. Odstraňte ochrannou objímku šroubu.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technické údaje
| Typ | CWL podpěra |
| Nastavení | Ne |
| Třída oceli | H17 |
