Kotevní patka sloupu výškově nastavitelná 110×110 mm, závit M24 – výška 250 mm, pozinkovaná

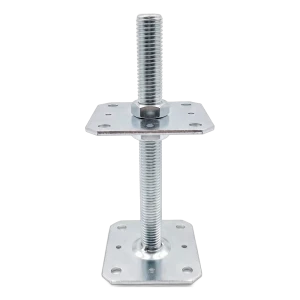

Kotevní patka sloupu výškově nastavitelná se závitovou tyčí M24: spodní deska k připevnění k podkladu, horní deska pod sloup 110 × 110 mm; pozinkovaná ocel

Otevřít rozměrový výkres v plné velikosti

O produktu

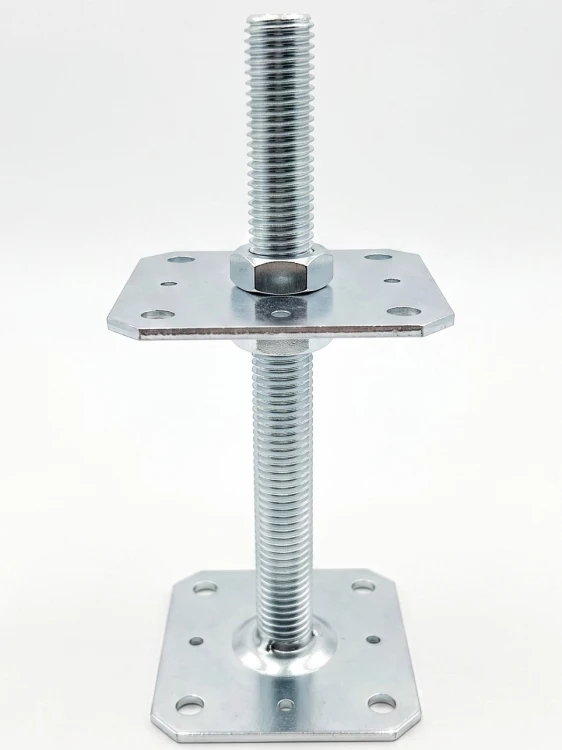

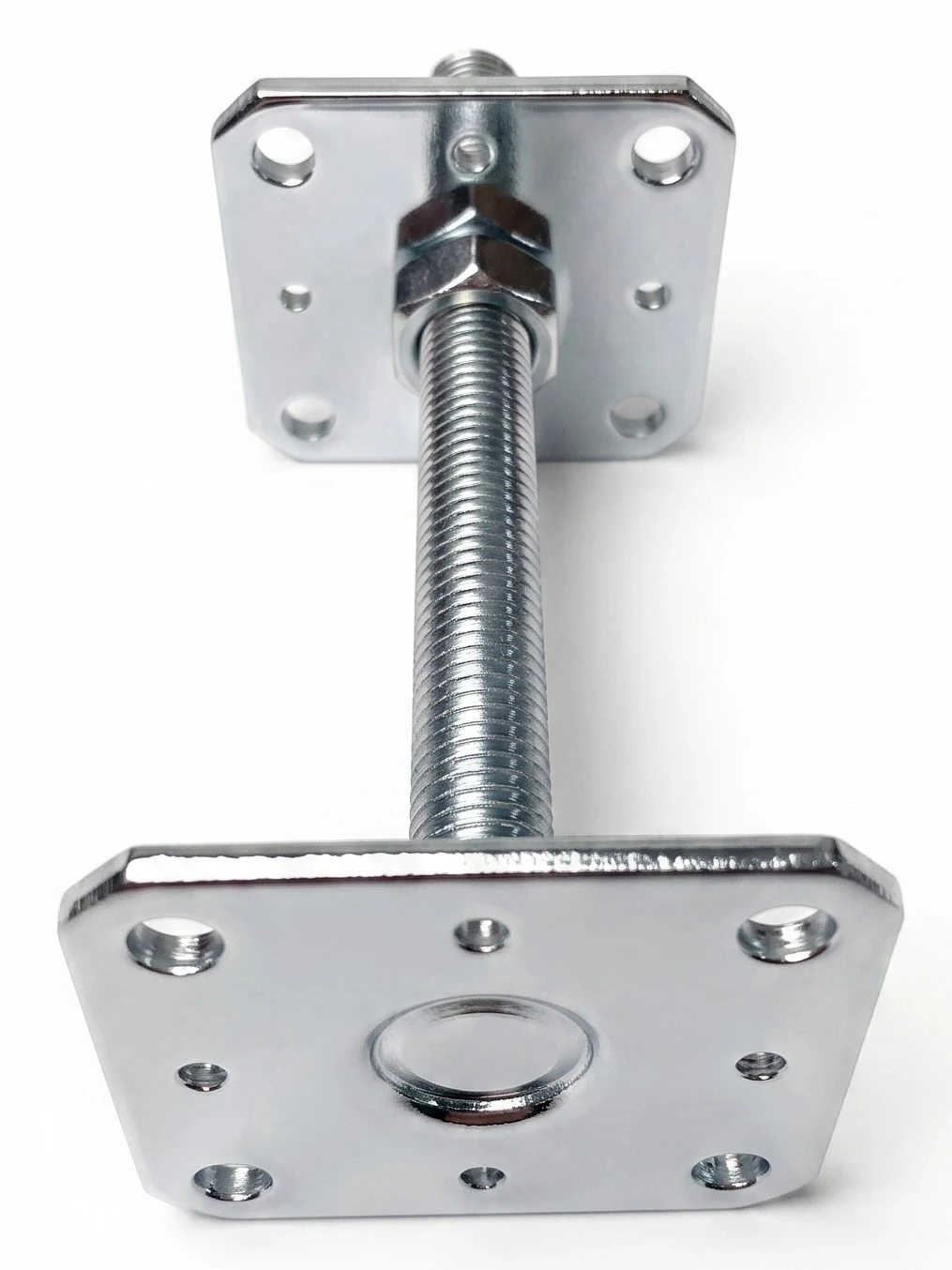

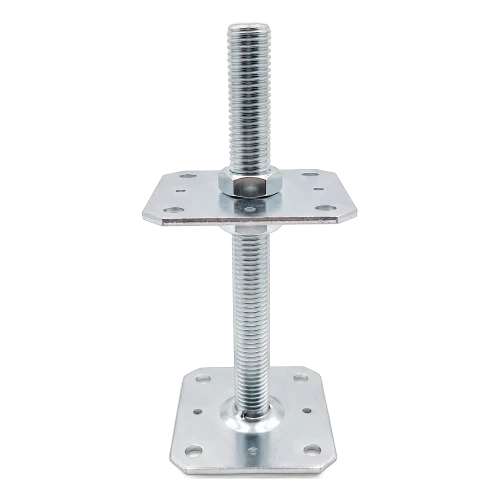

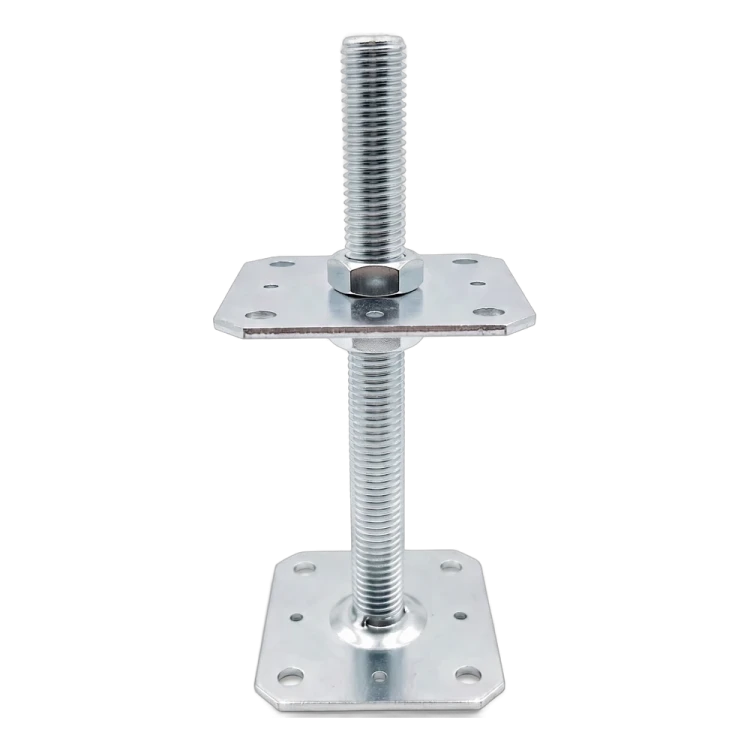

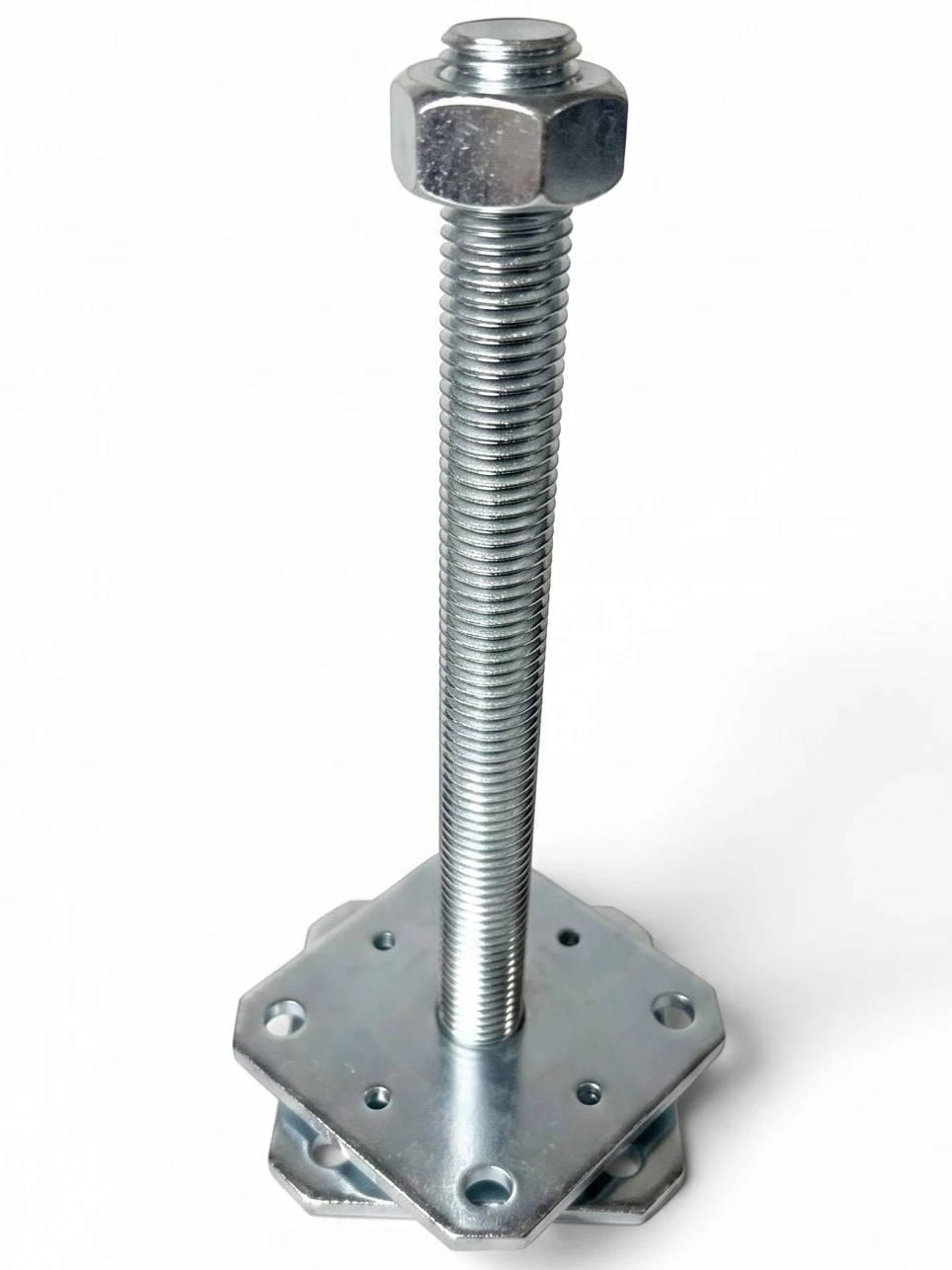

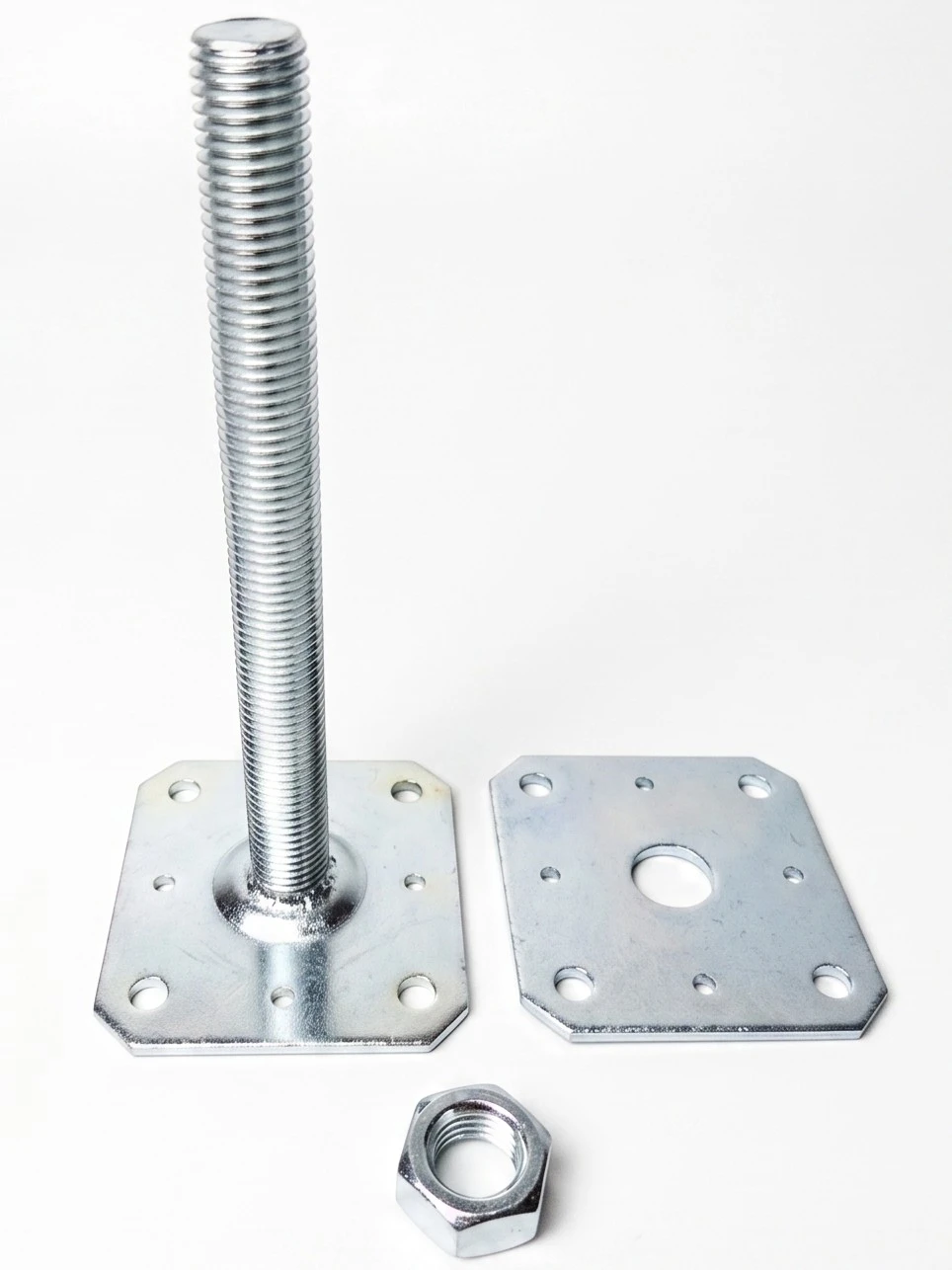

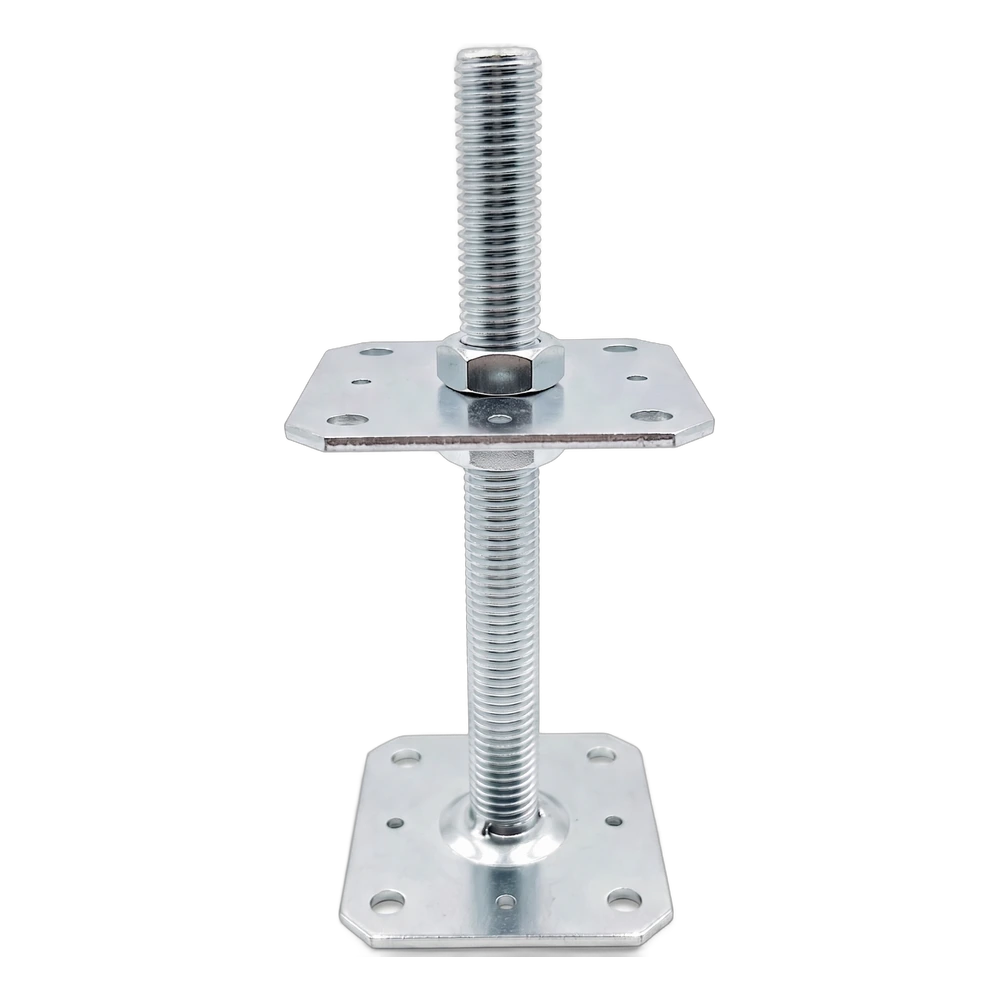

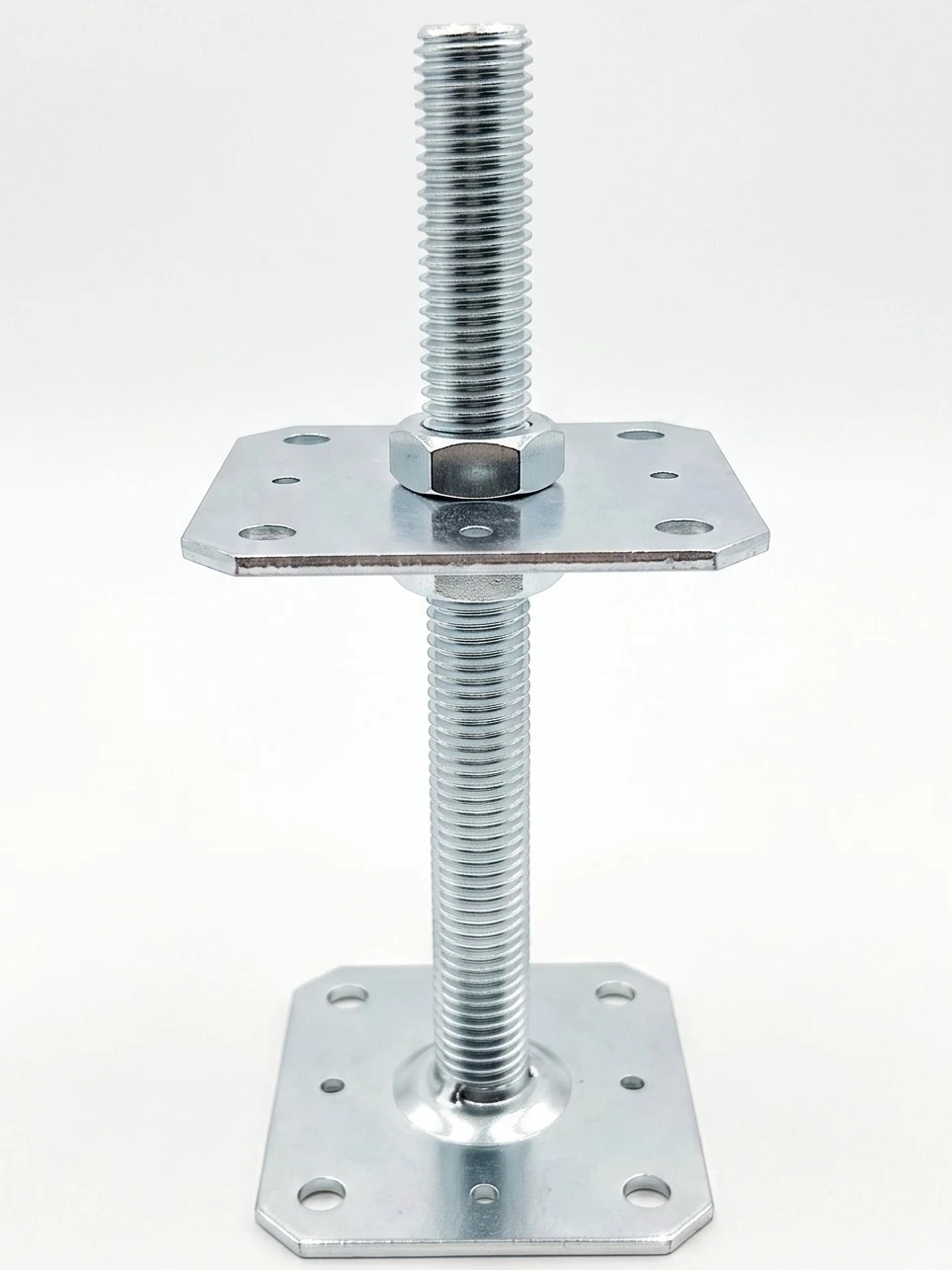

Kotevní patka sloupu výškově nastavitelná slouží k podepření sloupu nad podkladem. Skládá se ze spodní desky připevňované k podkladu, horní desky pod sloup a závitové tyče M24, na které se nastavuje výška podepření.

Tento model zvolte pro sloup o průřezu 110 × 110 mm. Označení H je výška uvedená výrobcem, která činí 250 mm, a M24 udává závit tyče. Plech základny má tloušťku 4 mm. Spodní desku připevněte k nosnému podkladu spojovacími prvky zvolenými podle jeho druhu, například kotvami do betonu. Výšku nastavte maticí na tyči M24 a sloup připevněte k horní desce skrze její otvory.

Materiál: ocel. Povlak: stříbrné zinkování. Zinkový povlak chrání ocel před korozí v běžných podmínkách. Při kontaktu se solí, chemikáliemi nebo trvalou vlhkostí je třeba zvolit provedení podle podmínek expozice. Výrobce neuvádí únosnost patky. Výběr podle zatížení konstrukce, například přístřešku nebo pergoly, stanovuje projekt.

Rozměry

Materiál a povlak

Prodejní jednotka

Výběr a montáž

• ✓Zkontrolujte průřez sloupu – tato patka je určena pro sloup 110 × 110 mm.
• ✓Spodní desku připevněte k nosnému podkladu spojovacími prvky zvolenými podle jeho druhu (např. kotvami do betonu).
• ✓Výšku nastavte maticí na tyči M24 a sloup připevněte k horní desce skrze její otvory.
