Kotevní patka nastavitelná k zabetonování (s prutem) 0–165 mm – prut 190 mm, plech 3 mm, zlatý zinek

Držák ve tvaru U s nastavením šířky 0–165 mm a tyčí 190 mm k osazení do podkladu; plech 3 mm

Otevřít rozměrový výkres v plné velikosti

O produktu

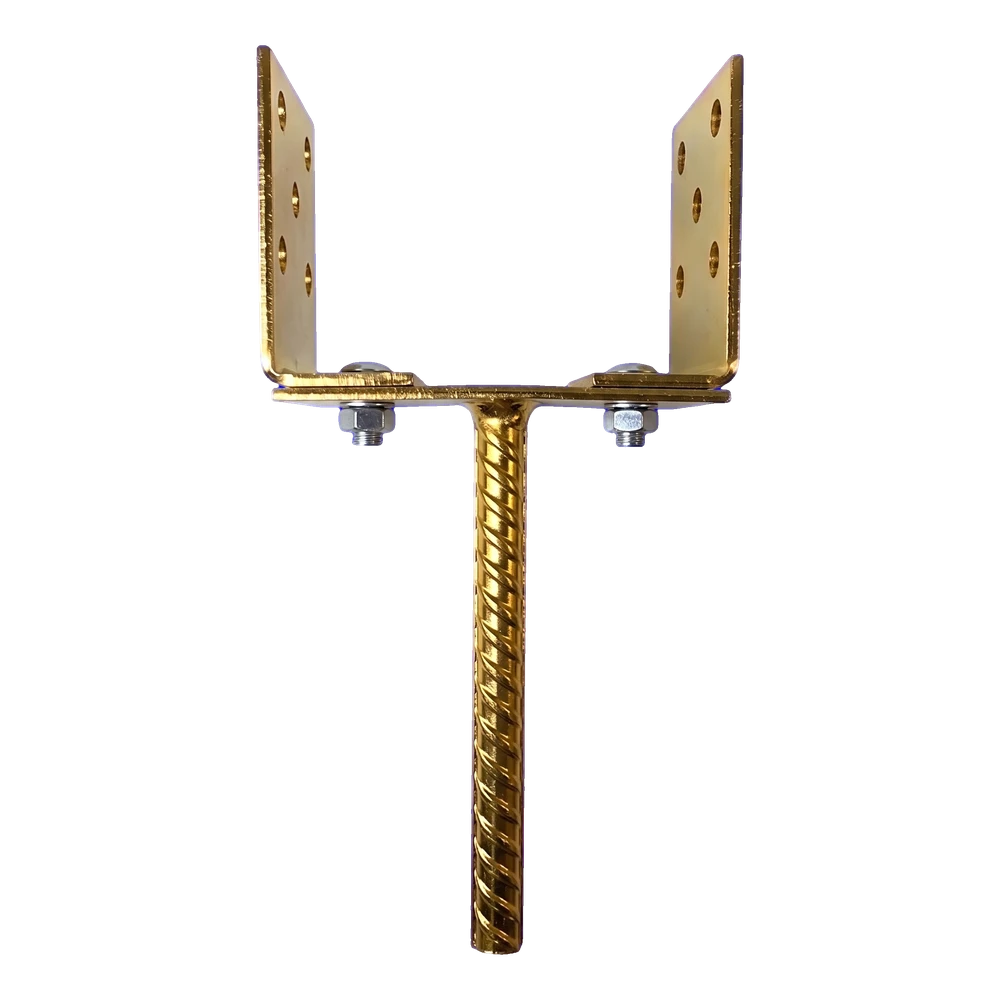

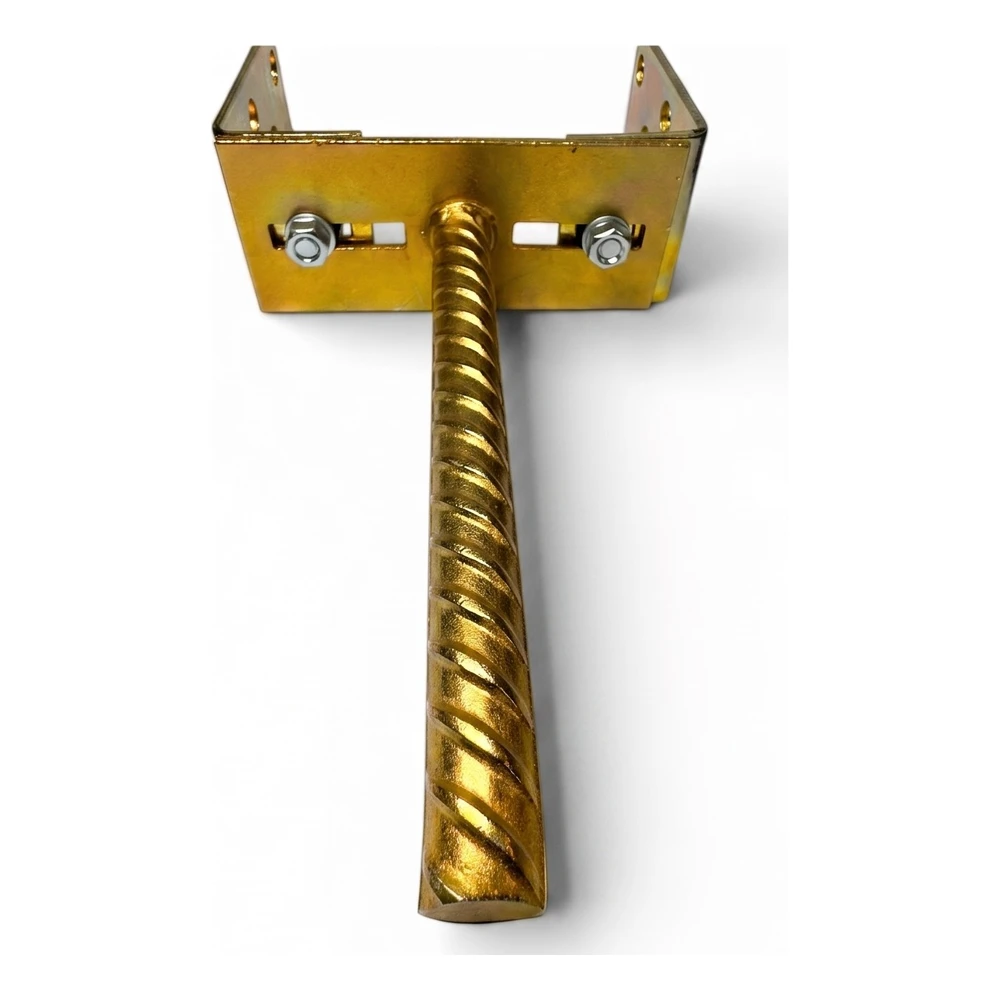

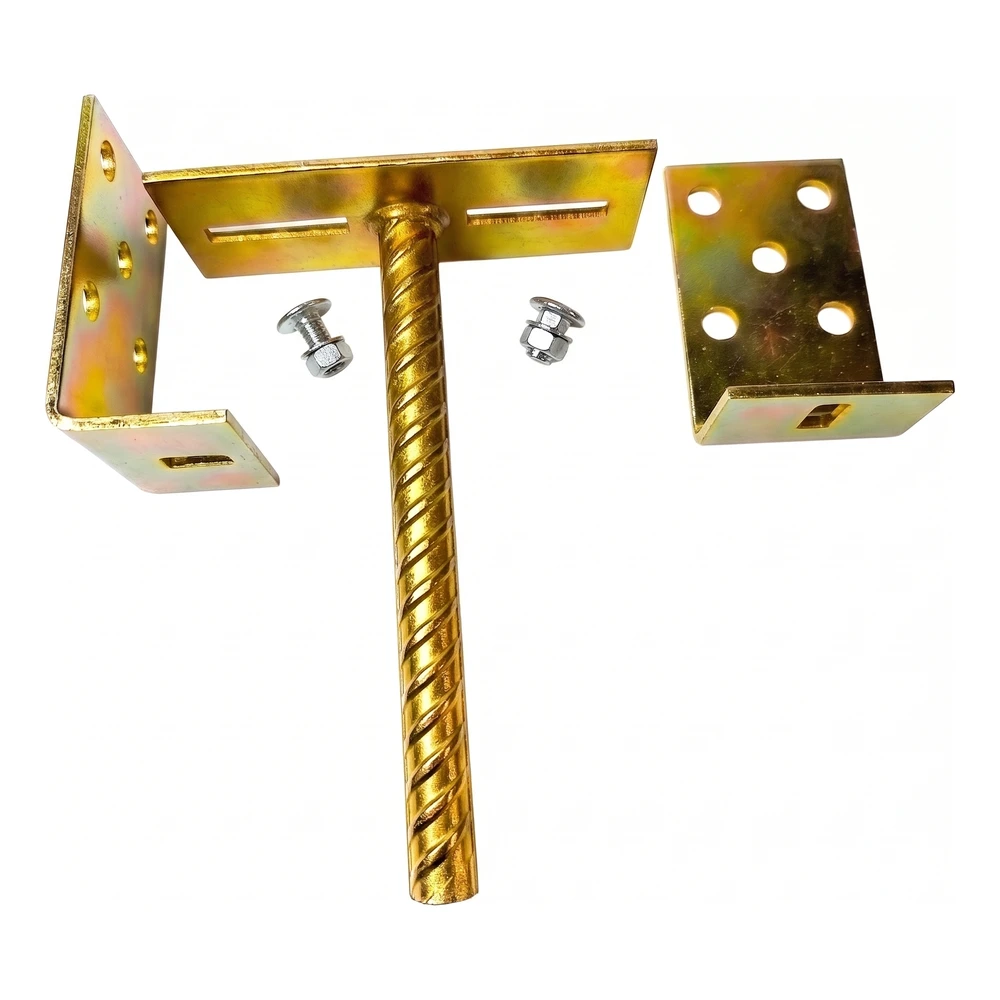

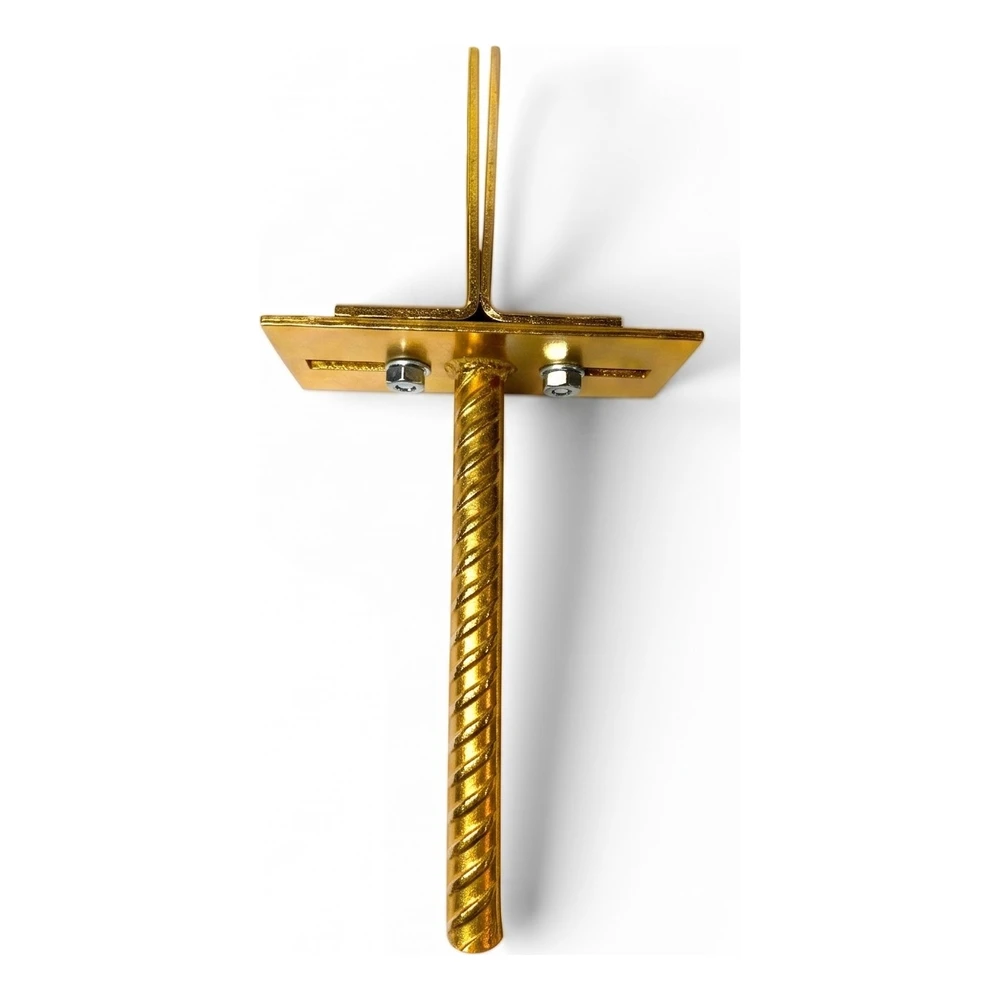

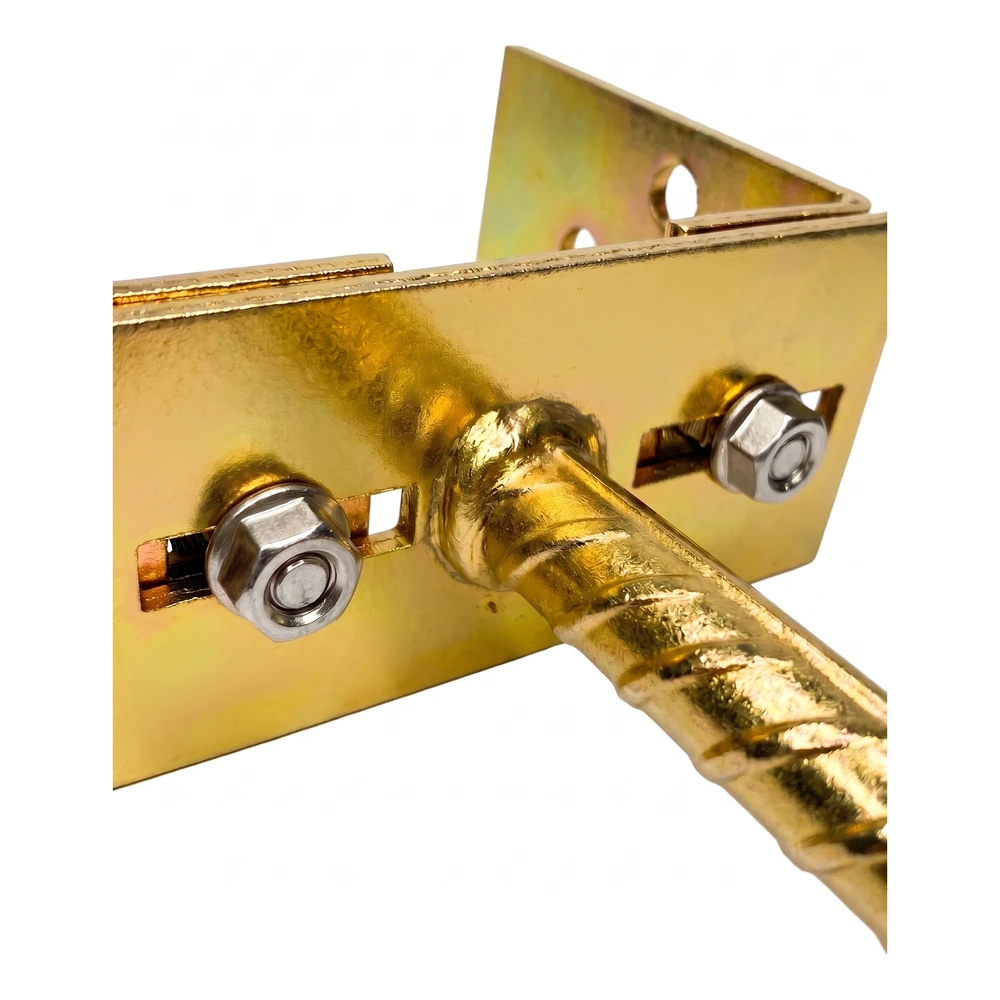

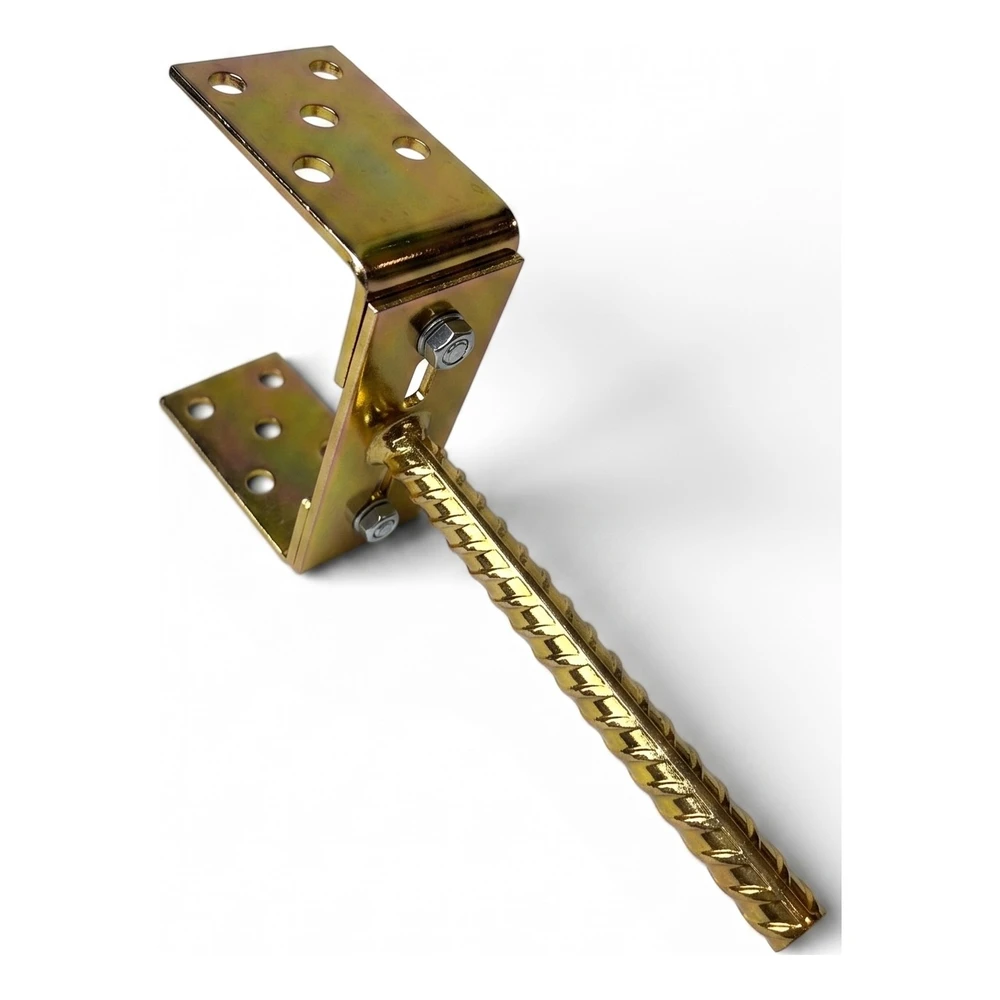

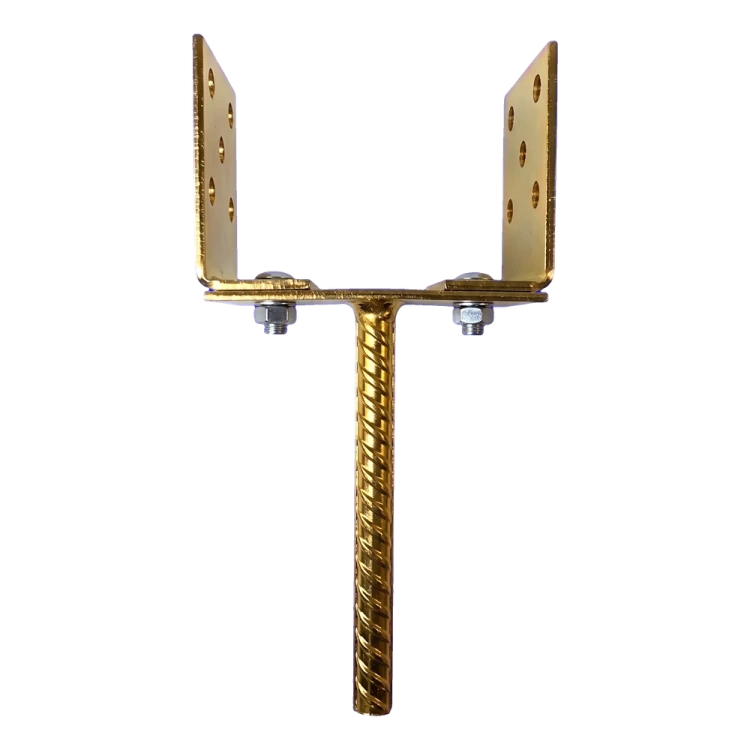

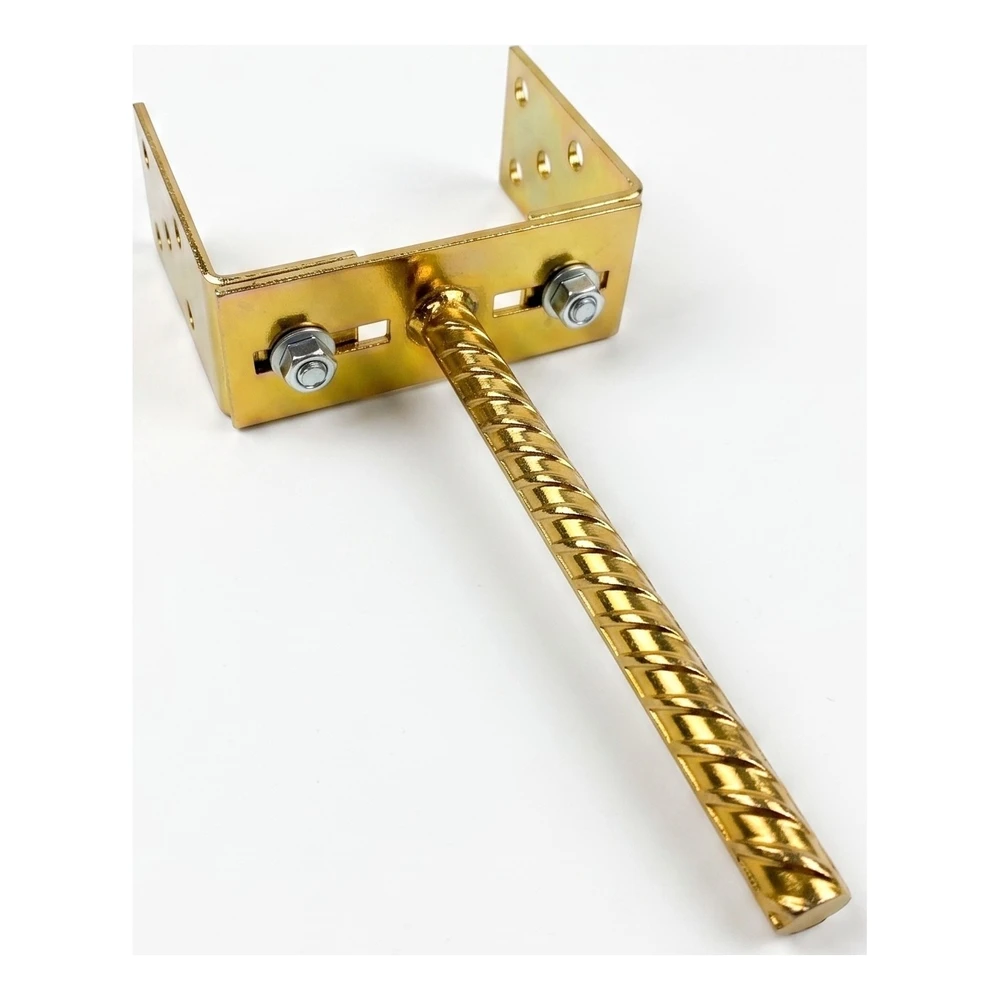

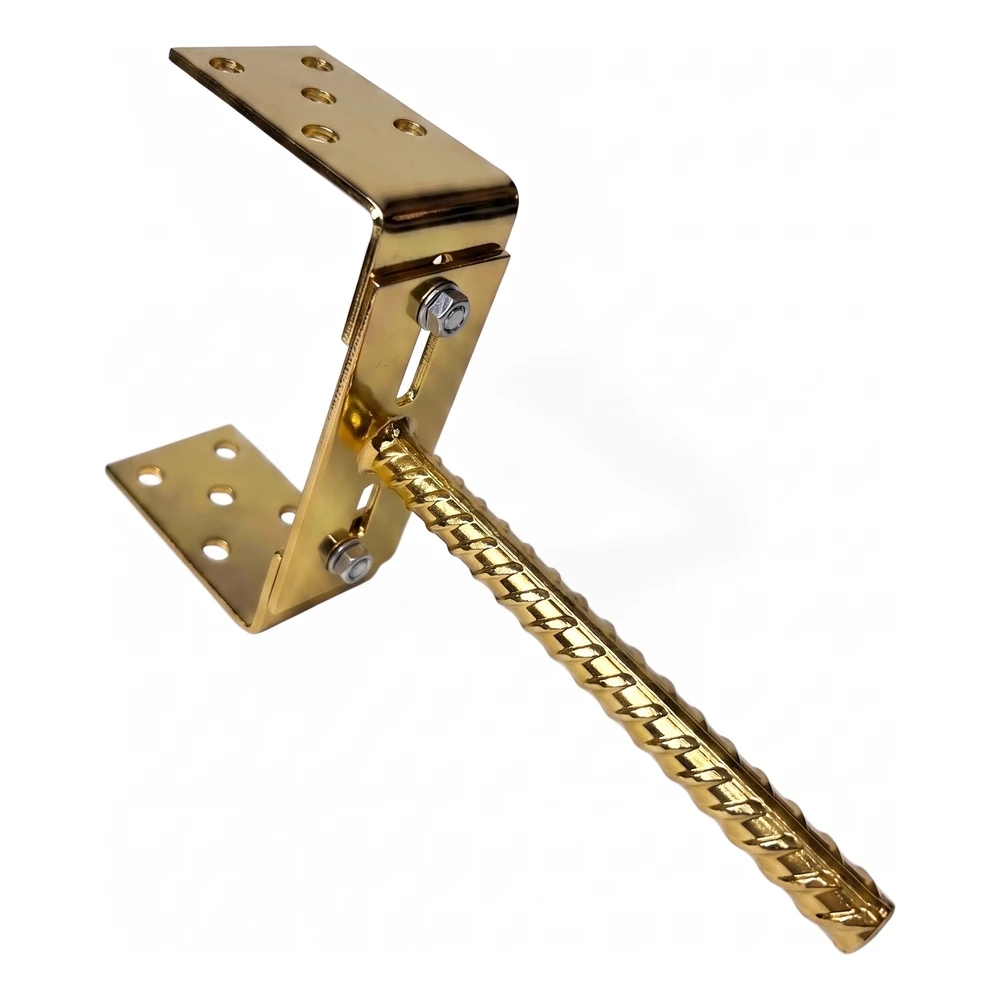

Patka slouží k upevnění sloupu nad základem. Skládá se z držáku ve tvaru U s nastavením šířky a tyče k osazení do podkladu (např. do betonu). Sloup se přišroubuje ke stěnám držáku přes otvory v nich a rozestup stěn se zajistí nastavovacími šrouby.

Šířku držáku (b) přizpůsobte šířce sloupu – rozsah nastavení činí 0–165 mm. Délka tyče osazované do podkladu (L) je 190 mm a tloušťka plechu činí 3 mm. Při montáži osaďte tyč do podkladu a umístěte držák do osy sloupu. Poté nastavte rozestup stěn na šířku sloupu, dotáhněte nastavovací šrouby a přišroubujte sloup přes otvory ve stěnách. Ilustrační výkres znázorňuje jedno z nastavení šířky.

Ocel má povrchovou úpravu: žluté zinkování, která ji chrání před korozí v běžných podmínkách. Při kontaktu se solí, chemikáliemi nebo trvalou vlhkostí je nutné zvolit provedení podle podmínek expozice. Výrobce neuvádí nosnost patky. Výběr s ohledem na zatížení konstrukce a způsob osazení určuje projekt.

Rozměry

Materiál a povlak

Prodejní jednotka

Výběr a montáž

• ✓Osaďte tyč 190 mm do podkladu (např. do čerstvého betonu základu) a umístěte držák do osy sloupu.
• ✓Nastavte rozestup stěn držáku na šířku sloupu (rozsah 0–165 mm) a dotáhněte nastavovací šrouby.
• ✓Přišroubujte sloup ke stěnám držáku přes otvory v nich.
