Kotevní patka nastavitelná k našroubování (s plechem) 0–165 mm – pozinkovaná
Zanechte zpětnou vazbu k produktu

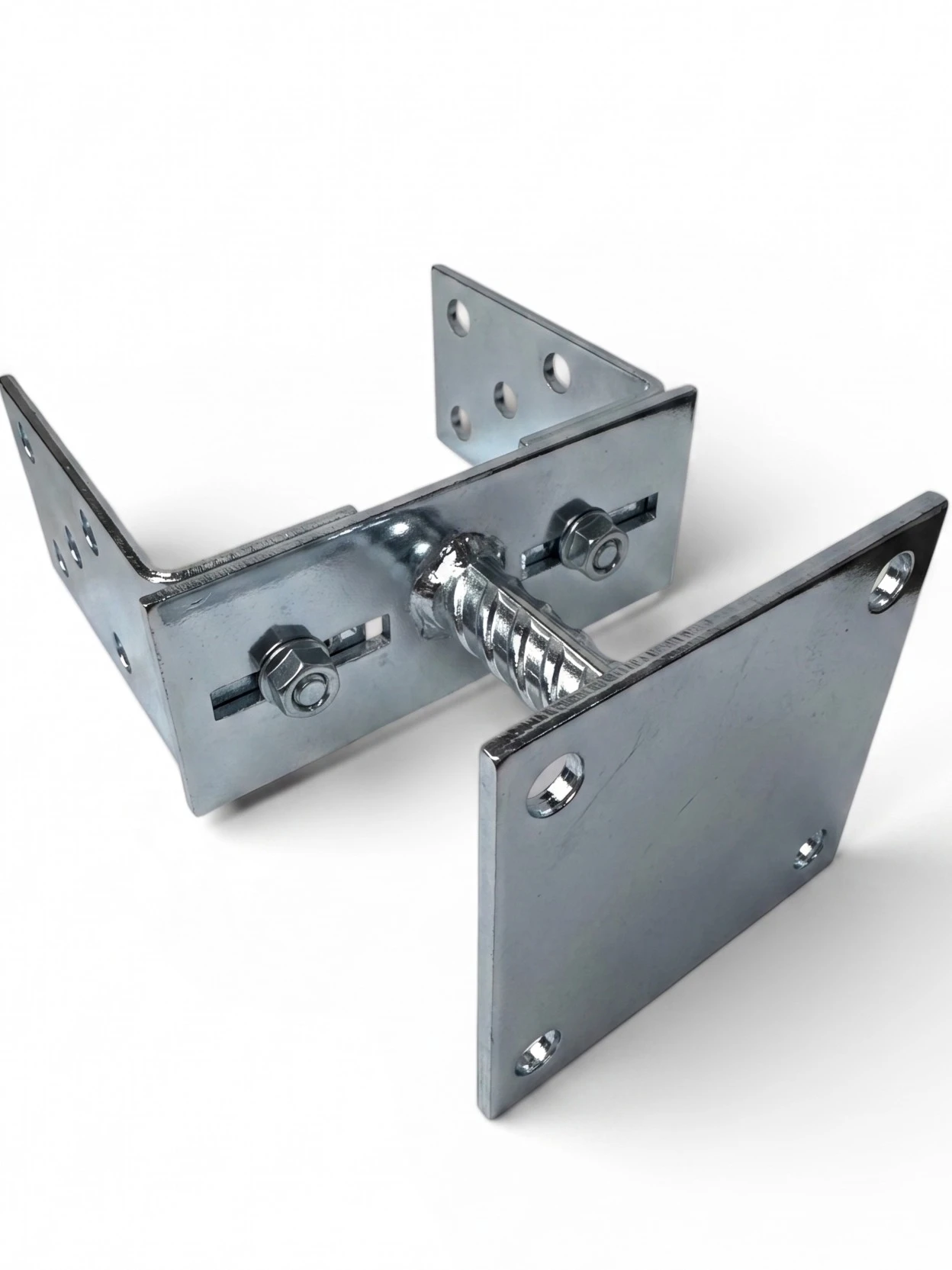

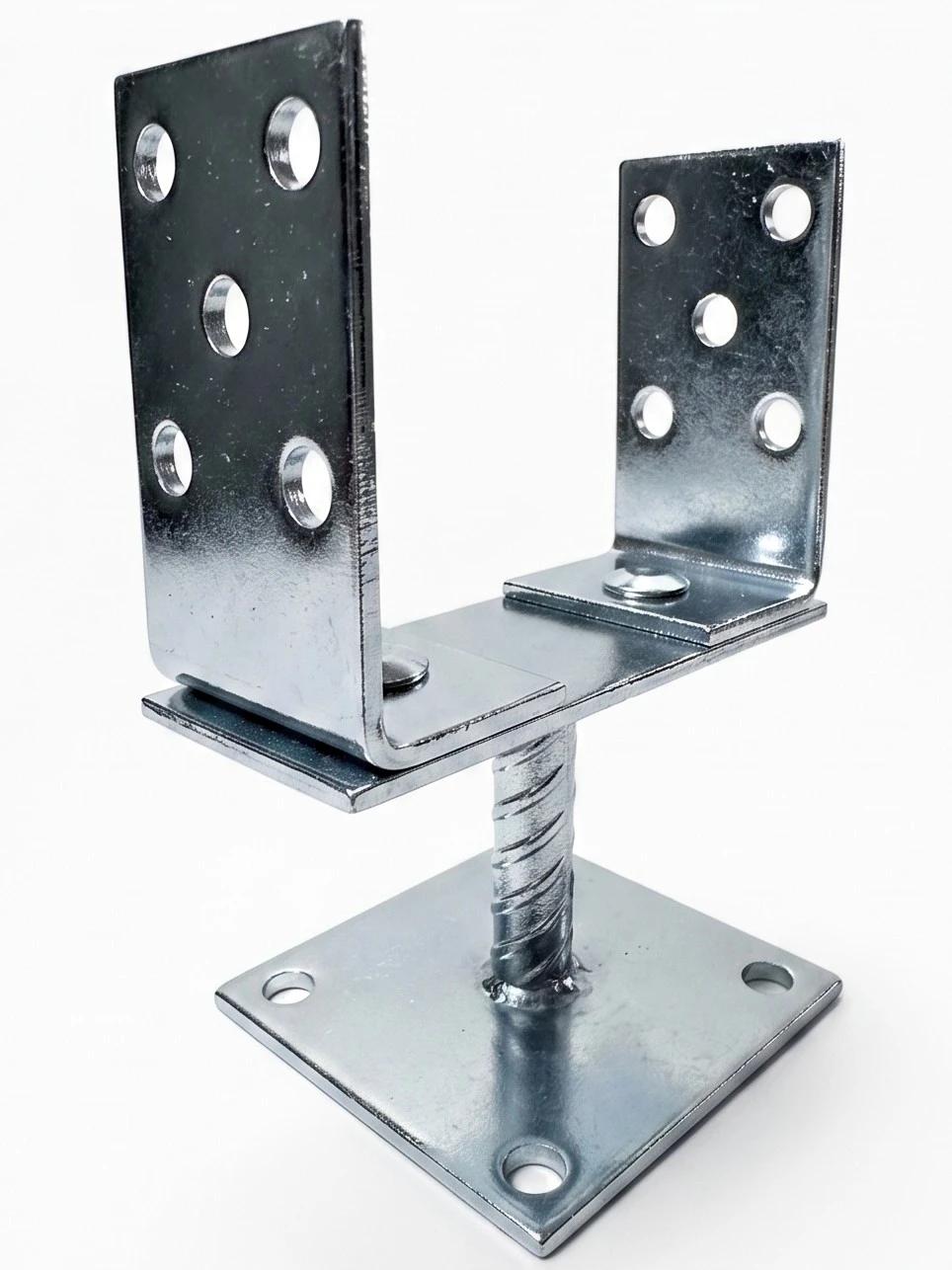

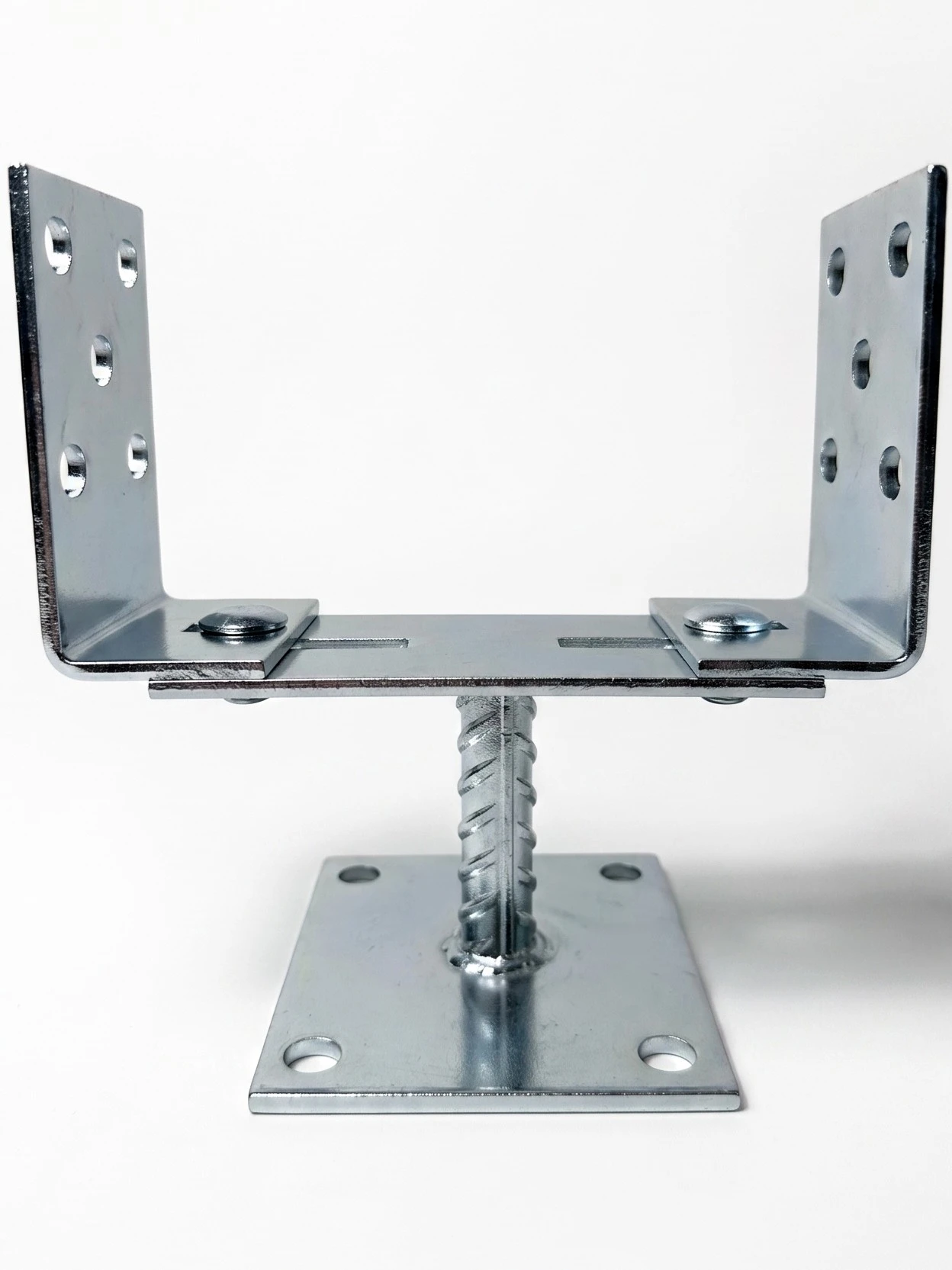

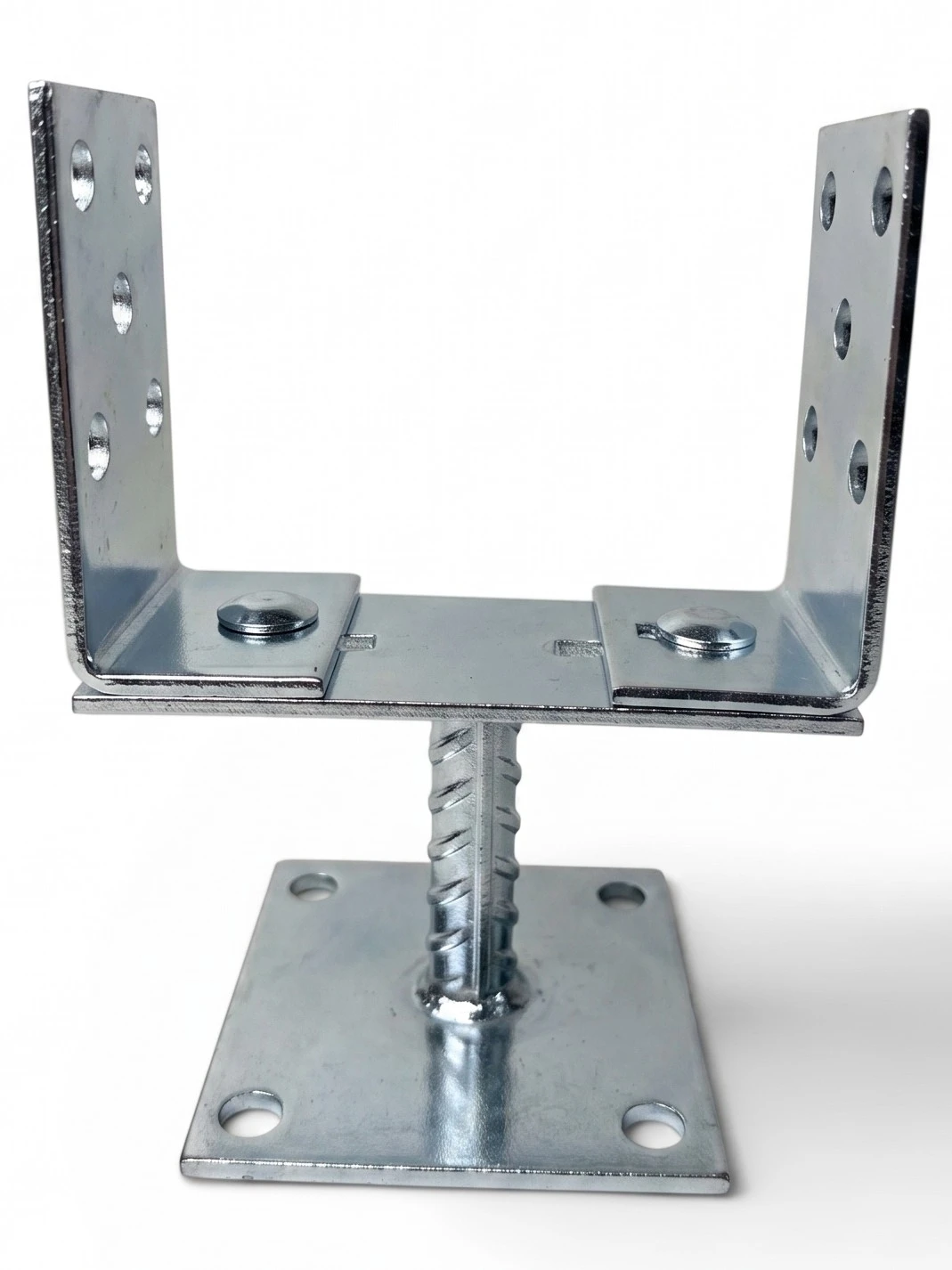

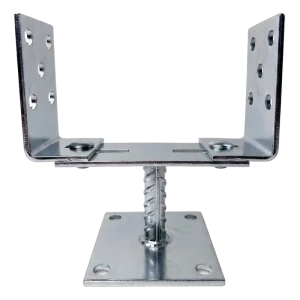

Nastavitelný držák sloupu s plechem, galvanicky pozinkovaná ocel, stříbrný. Rozsah nastavení šířky 0-165 mm, spodní deska 100 x 100 mm, vzdálenost sloupu od podkladu 85 mm, tloušťka plechu 3 mm. Hmotnost 1,25 kg. Pro dřevěné sloupy na betonovém základu.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: 002-190
Popis

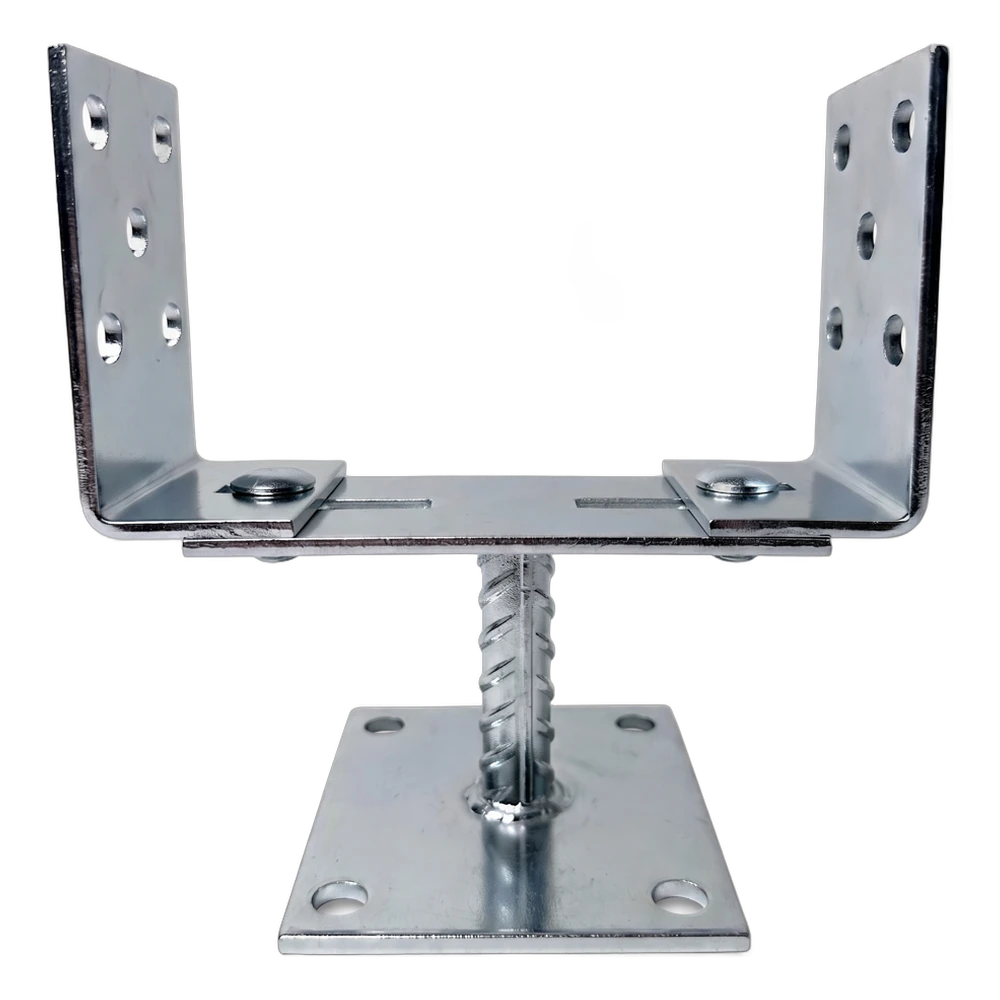

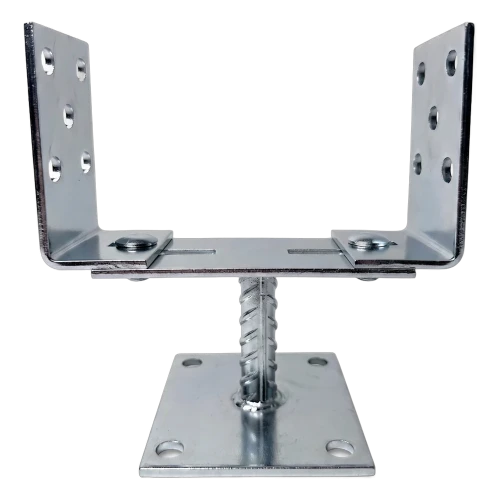

Držák ve tvaru U s nastavením šířky 0–165 mm, na spodní desce 100 × 100 mm; sloup 85 mm nad podkladem
O produktu
Patka slouží k upevnění sloupu k podkladu pomocí spodní desky. Má držák ve tvaru U s nastavitelnou šířkou, který udržuje sloup v odstupu nad podkladem.
Šířku držáku (rozměr b) přizpůsobte šířce sloupu — lze ji nastavit v rozsahu 0–165 mm. Rozměr h je odstup sloupu od podkladu, který činí 85 mm. Rozměry spodní desky c × c jsou 100 × 100 mm. Výkres znázorňuje jedno z nastavení šířky. Při montáži nastavte rozestup stěn držáku na šířku sloupu a dotáhněte nastavovací šrouby. Spodní desku upevněte k nosnému podkladu spojovacími prvky zvolenými podle jeho druhu a sloup přišroubujte ke stěnám držáku přes otvory v nich.
Tloušťka plechu činí 3 mm. Výrobek je vyroben z oceli s povrchovou úpravou: stříbrné zinkování. Ta chrání ocel před korozí v běžných podmínkách. Při kontaktu se solí, chemikáliemi nebo trvalou vlhkostí zvolte provedení podle podmínek expozice. Výrobce neuvádí nosnost patky — výběr s ohledem na zatížení konstrukce určuje projekt.
Výběr a montáž
- ✓Nastavte rozestup stěn držáku na šířku sloupu (rozsah 0–165 mm) a dotáhněte nastavovací šrouby.
- ✓Spodní desku 100 × 100 mm upevněte k nosnému podkladu spojovacími prvky zvolenými podle jeho druhu.
- ✓Sloup přišroubujte ke stěnám držáku přes otvory v nich.
Důležité
Výrobce neuvádí nosnost patky. Výběr s ohledem na zatížení konstrukce určuje projekt.
