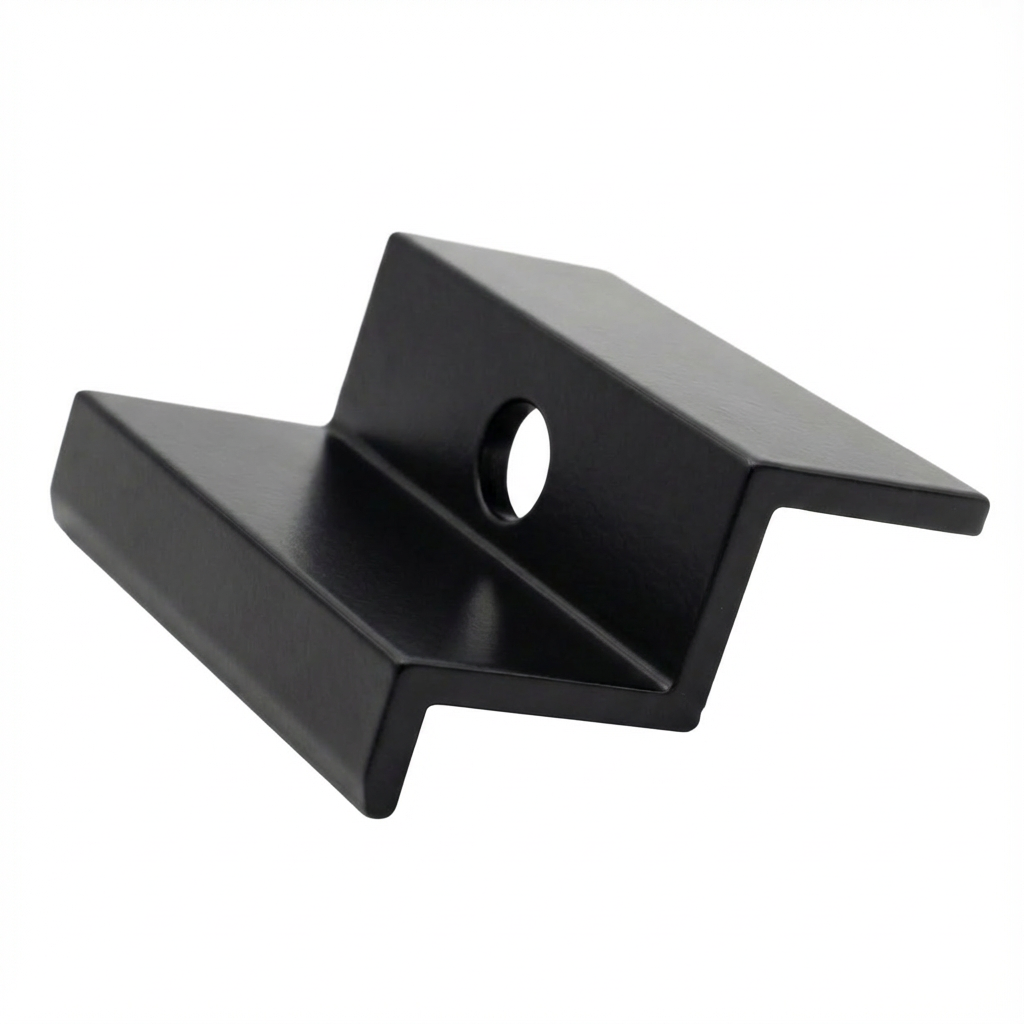

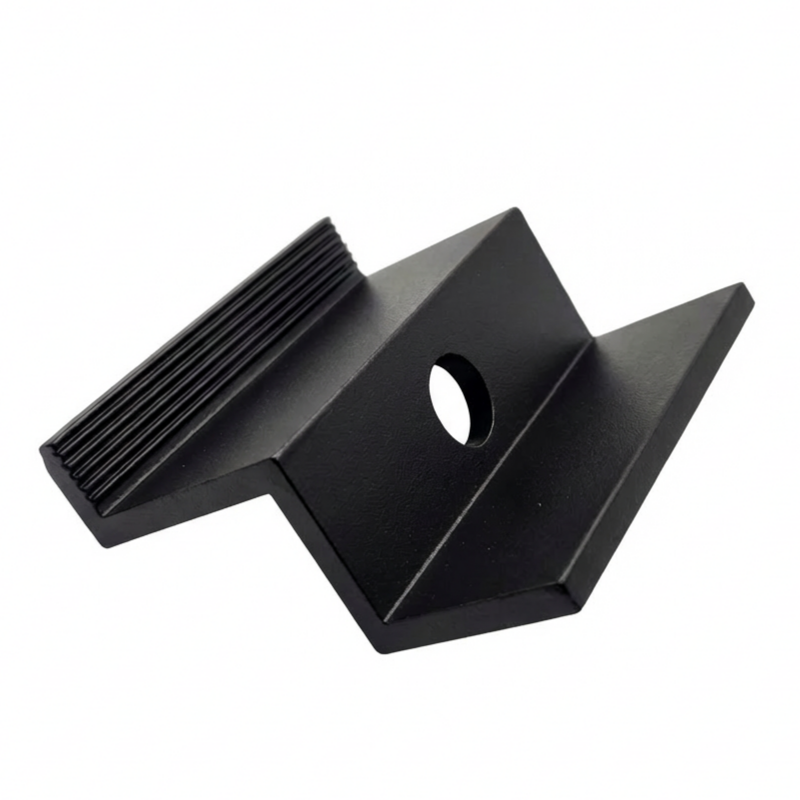

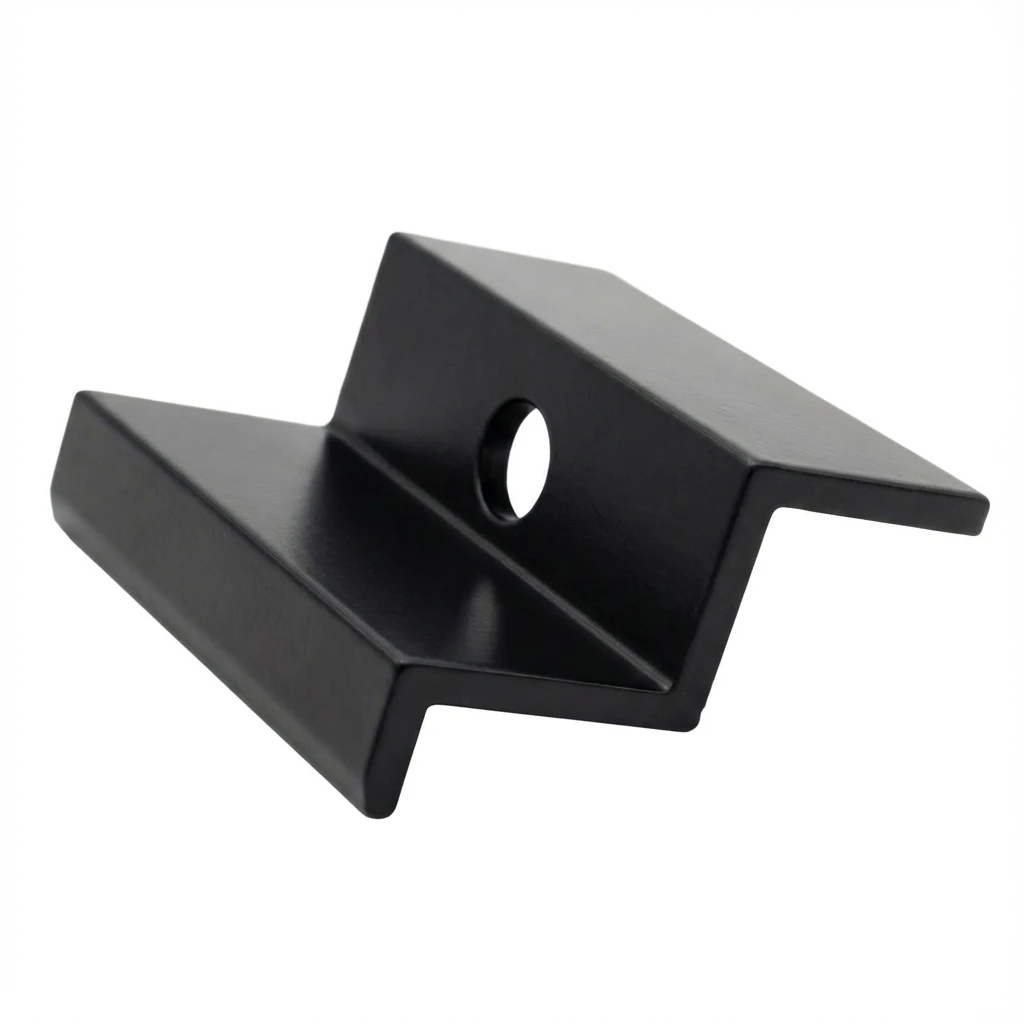

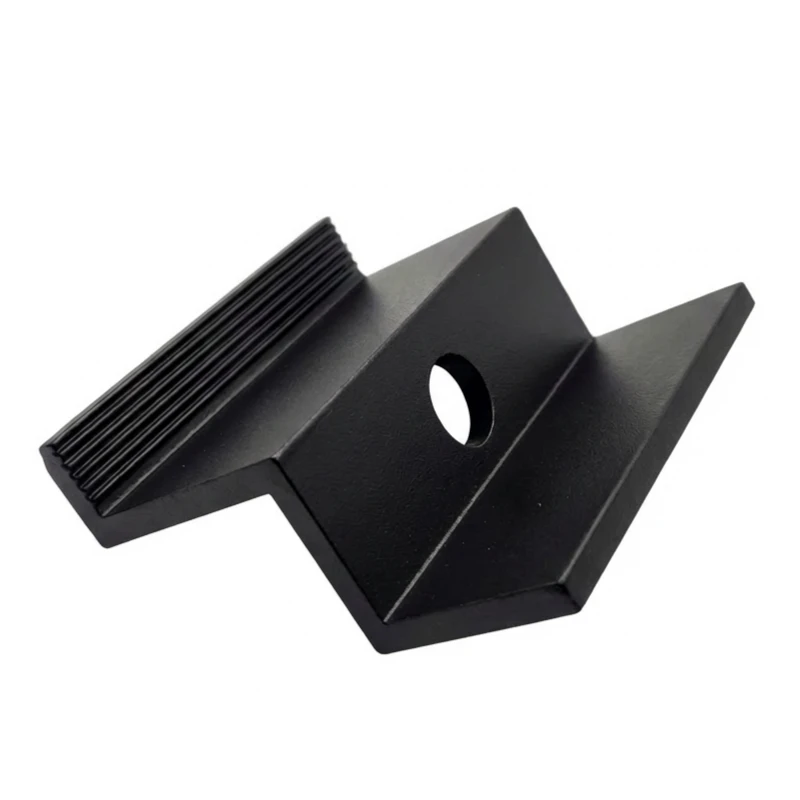

Koncová svorka H40 L50 - lakovaná - černá
Zanechte zpětnou vazbu k produktu
Koncová přítlačná svorka pro PV moduly s rámem 40 mm, vyrobená z hliníku EN AW 6063-T66 s černým lakovaným povrchem. Určená pro upevnění krajních panelů v řadě na hliníkových profilech. Průměr montážního otvoru M8, vysoká odolnost proti korozi a povětrnostním vlivům.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Kód výrobku: PV-03-79
Vlastnosti produktu
[PIM] Klemy #34
- Typ svorky Krajová
- Tloušťka panelu [mm] 40
- Barva Černá
- Zemnící kolík Ne
- Příslušenství Bez příslušenství
Popis
Koncová svorka H40 L50 - černá s pinem
Koncová přítlačná svorka H40 je profesionální montážní prvek určený pro upevnění fotovoltaických modulů s výškou rámu 40 mm. Vyrobená z vysoce kvalitní hliníkové slitiny 6063-T66, zajišťuje trvalé a bezpečné upevnění solárních panelů na nosné konstrukci. Povrch prvku má černé lakované provedení, které jej navíc chrání před působením povětrnostních vlivů a dodává instalaci estetický vzhled.
Koncová svorka je ideální pro panely montované jednotlivě nebo na krajních pozicích v řadě.
Technické údaje
- Výška rámu modulu: 40 mm
- Celková výška: 42,8 mm
- Průměr montážního otvoru: 8,5 (M8)
- Materiál: hliník EN AW 6063-T66
- Povrchová úprava: černý lak
- Doporučený utahovací moment: hodnota závislá na dokumentaci výrobce PV modulu
- Používané šrouby: M8
Použití
Koncová přítlačná svorka je důležitým upevňovacím prvkem v instalacích solárních modulů – slouží k upevnění krajních panelů v řadě k hliníkovému profilu. Produkt je určen pro montáž solárních modulů na plochých a šikmých střechách. Používejte koncovou svorku pro upevnění panelů na začátku a konci každé řady. Mezi sousedními panely v řadě je nutné používat střední svorky.
Kompatibilita
- Hliníkové profily přizpůsobené pro šestihranné šrouby
- Hliníkové profily pro šrouby typu T
- Trapézové profily pro střechy z trapézového plechu
Výhody
- Vysoce kvalitní materiál – vyrobena z hliníku EN AW 6063-T66, vyznačuje se vysokou odolností vůči povětrnostním podmínkám
- Trvanlivost – vysoká kvalita provedení zaručuje trvalé upevnění konstrukce fotovoltaických panelů
- Odolnost proti korozi – odolná vůči působení vnějších vlivů a korozi
- Mechanická pevnost – odolná vůči nárazům a mechanickému poškození
- Estetika – černé lakované provedení zajišťuje atraktivní vzhled PV instalace
- Ideální pro jednotlivé panely – dokonalé řešení pro moduly montované jednotlivě nebo na krajních pozicích v řadě
Pokyny k montáži
- Namontujte svorku pomocí posuvné matice a šroubu M8
- Utáhněte šroub silou podle doporučení výrobce PV modulu
- Na každou řadu panelů jsou potřeba minimálně čtyři koncové svorky – dvě na začátku, dvě na konci řady panelů
Obsah balení Koncová přítlačná svorka H40. Pozor: šrouby, matice a posuvné matice je nutné zakoupit samostatně.
