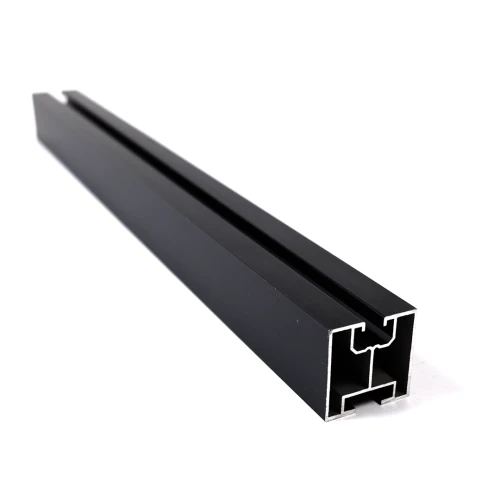

Hliníkový profil 221cm 40x40 pro kladívkové šrouby Eloxovaný
Zanechte zpětnou vazbu k produktu
Montážní profil hliník 6060 eloxovaný 221cm 40x40mm pro upevnění fotovoltaických panelů. Kompatibilní s kladívkovými šrouby 28/15 M10. Montáž pomocí středních a koncových svorek v horním kolejnicovém kanálu.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Vyberte variantu:
Jednotlivé varianty se mohou lišit cenou
Možnosti balení
Kód výrobku:
Vlastnosti produktu
[PIM] Profile montażowe #6
- Délka [mm] 2210
- Profil [mm] 40×40
- Typ drážky Pro kladívkový šroub
- Povrchová úprava Eloxované
Popis
Délka 221 cm – zásilka spedicí
Profily této délky jsou pro kurýra příliš dlouhé – posíláme je spedicí (dlouhé zboží); cenu uvidíte v košíku. Délky do 195 cm posíláme kurýrem.
K čemu slouží
Hliníková montážní lišta pro fotovoltaické instalace. Na horní stranu profilu se panely upevňují středovými a koncovými svorkami a zespodu se profil přišroubuje ke střešním hákům, adaptérům nebo trojúhelníkům.
- ✓Montujete fotovoltaické panely na střešní háky, adaptéry nebo trojúhelníky.
- ✓Svorky panelů upevňujete na M8 (horní kanál).
- ✓Profil spojujete s hákem nebo adaptérem pomocí šroubu s kladívkovou hlavou M10 typ 28/15 s přírubovou maticí (dolní kanál).
- ✓Potřebujete délku 221 cm v černém eloxovaném provedení – další délky jsou v porovnávací tabulce níže.
Nezaměňte profily
Máte šestihranné šrouby M10? Zvolte profil pro šestihranné šrouby M10 – tento profil má dolní kanál pro šrouby s kladívkovou hlavou.

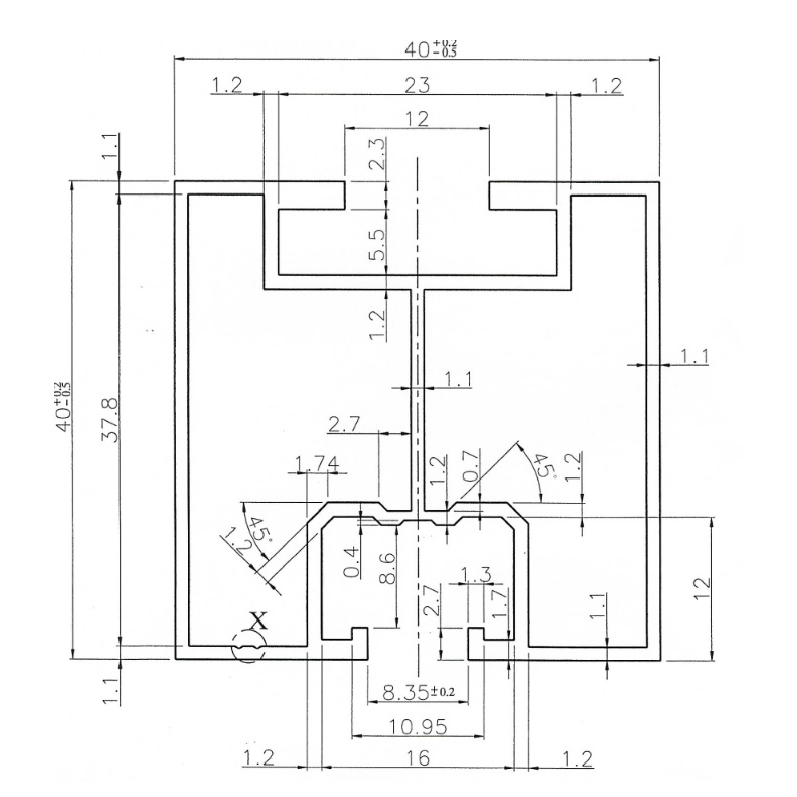

Ilustrační výkres, jmenovité rozměry v mm. Výkres výrobce s tolerancemi najdete v souborech ke stažení.
Upozornění
Rozteč podpěr a únosnost určuje statický návrh konstrukce – s ohledem na zatížení sněhem a větrem a na konstrukci střechy.

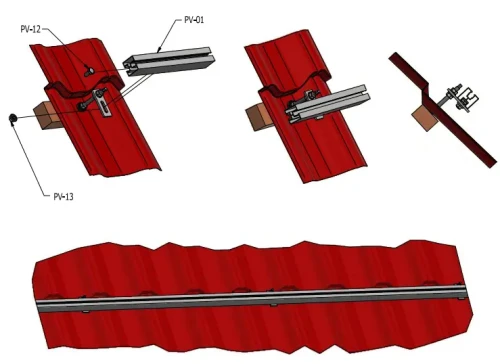

Ilustrace výrobce: profil přišroubovaný dolním kanálem k úchytům na střeše z trapézového plechu.
