Hliníkový profil 195 cm 40x40 mm pro kladívkové šrouby
Zanechte zpětnou vazbu k produktu

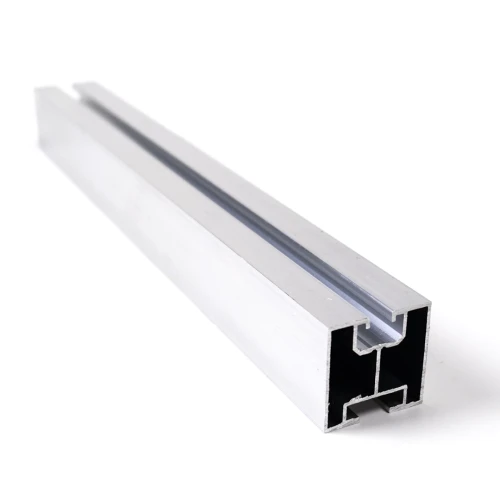

Montážní profil hliník 6060, 195 cm, 40x40 mm pro upevnění fotovoltaických panelů na kladívkové šrouby M10. Horní kanál pro svorky modulů, dolní pro střešní adaptéry. Ekonomická délka pod 200 cm snižuje náklady na dopravu.
Náklady na dopravu nejsou zahrnuty v ceně.
Náklady na dopravu nejsou zahrnuty v ceně.
Vyberte variantu:
Jednotlivé varianty se mohou lišit cenou
Možnosti balení
Kód výrobku:
Vlastnosti produktu
[PIM] Profile montażowe #6
- Délka [mm] 1950
- Profil [mm] 40×40
- Typ drážky Pro kladívkový šroub
- Povrchová úprava Přírodní
Popis
K čemu slouží
Hliníková montážní lišta pro fotovoltaické instalace. Na horní stranu profilu se panely upevňují středovými a koncovými svorkami a zespodu se profil přišroubuje ke střešním hákům, adaptérům nebo trojúhelníkům.
- ✓Montujete fotovoltaické panely na střešní háky, adaptéry nebo trojúhelníky.
- ✓Svorky panelů upevňujete na M8 (horní kanál).
- ✓Profil spojujete s hákem nebo adaptérem pomocí šroubu s kladívkovou hlavou M10 typ 28/15 s přírubovou maticí (dolní kanál).
- ✓Potřebujete délku 195 cm – další délky jsou v porovnávací tabulce níže.
Nezaměňte profily
Máte šestihranné šrouby M10? Zvolte profil pro šestihranné šrouby M10 – tento profil má dolní kanál pro šrouby s kladívkovou hlavou.

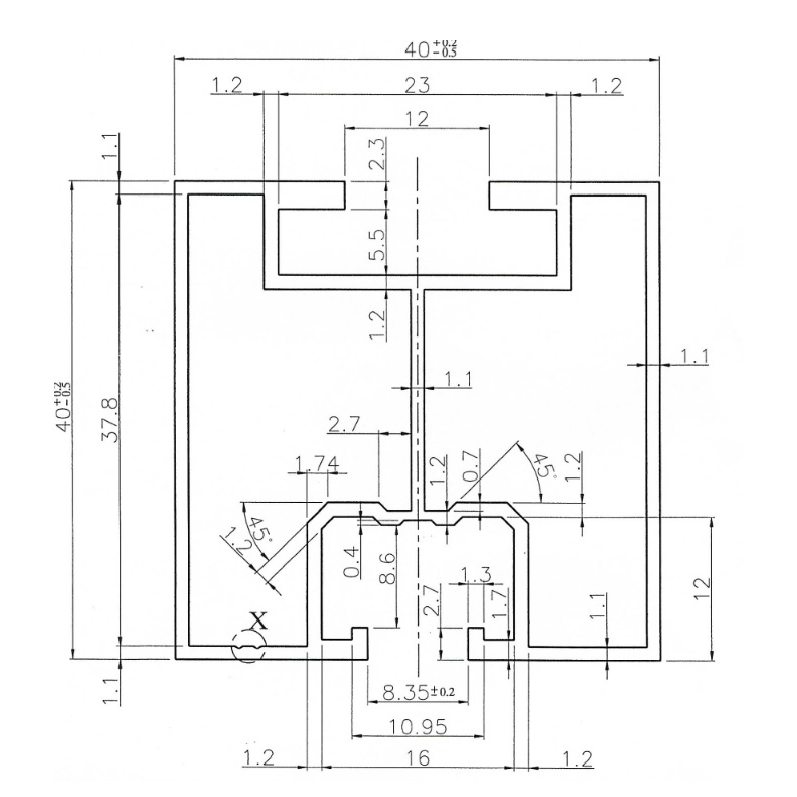

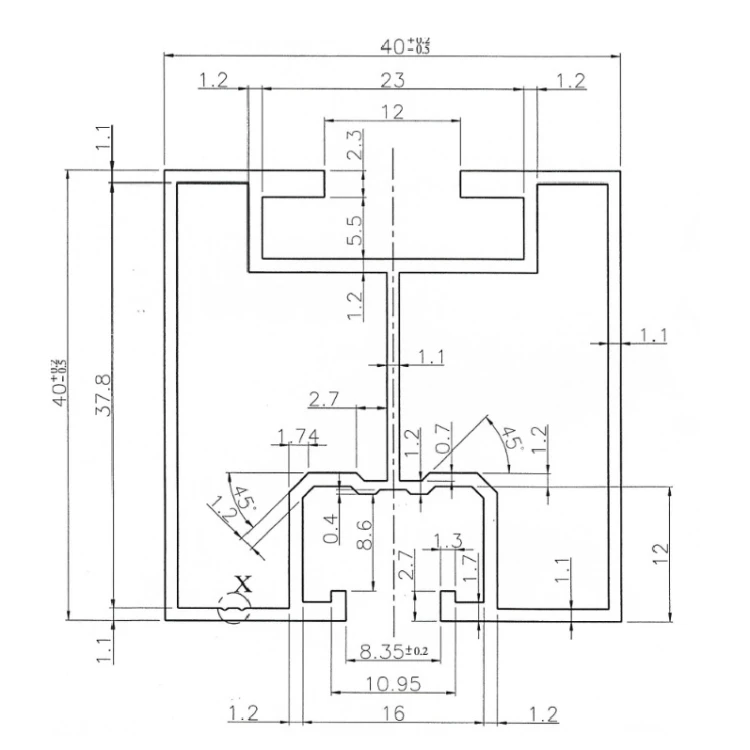

Ilustrační výkres, jmenovité rozměry v mm. Výkres výrobce s tolerancemi najdete v souborech ke stažení.
Upozornění
Rozteč podpěr a únosnost určuje statický návrh konstrukce – s ohledem na zatížení sněhem a větrem a na konstrukci střechy.

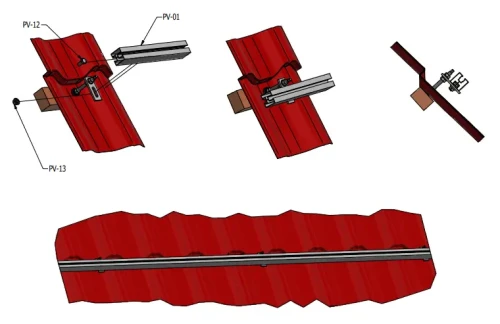

Ilustrace výrobce: profil přišroubovaný dolním kanálem k úchytům na střeše z trapézového plechu.
