Hliníkový montážní profil FV 40×40 mm / 665 cm – kolejnice pro kladivové šrouby M10

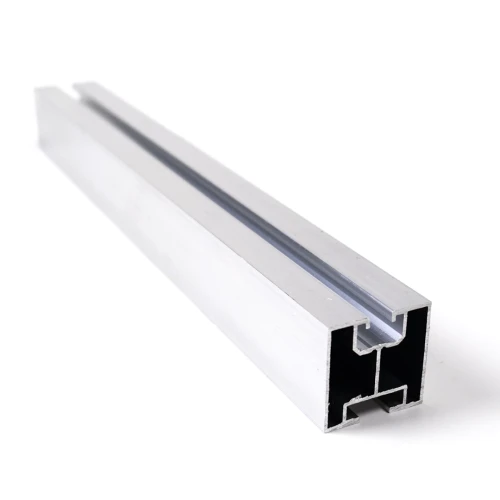

Montážní profil FV 40×40 mm o délce 665 cm je odolná hliníková kolejnice určená pro stavbu podkonstrukce pod fotovoltaické moduly na šikmých střechách. Vyrobený ze slitiny hliník 6060 spojuje nízkou vlastní hmotnost s dobrou mechanickou pevností a přirozenou odolností proti korozi. Profil má dva nezávislé montážní kanály — horní slouží k upevnění klem přidržujících panely, spodní pak k propojení kolejnice se střešními háky, adaptéry nebo trojúhelníky. Toto dvoukanálové uspořádání výrazně zjednodušuje montáž — instalatér pracuje výhradně shora, bez nutnosti přístupu ke spodní straně profilu. Délku kolejnice lze dodatečně prodloužit pomocí spojek profilů (prodávaných samostatně), což umožňuje flexibilně přizpůsobit konstrukci rozměrům střešní plochy. Profil je dostupný také v provedení eloxovaném na černo, které zajišťuje dodatečnou ochranu povrchu a estetický vzhled na střechách s tmavou krytinou.

Klíčové výhody pro instalatéra

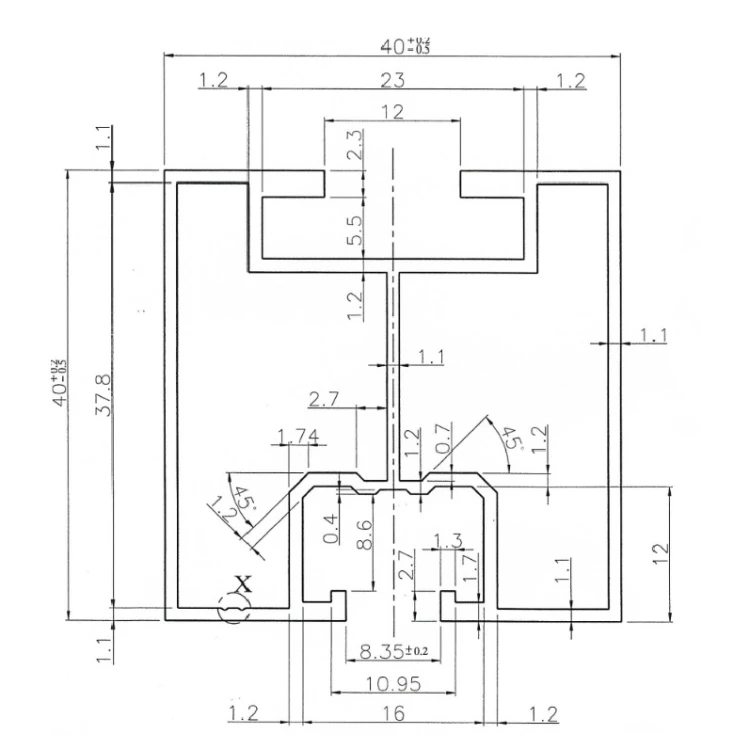

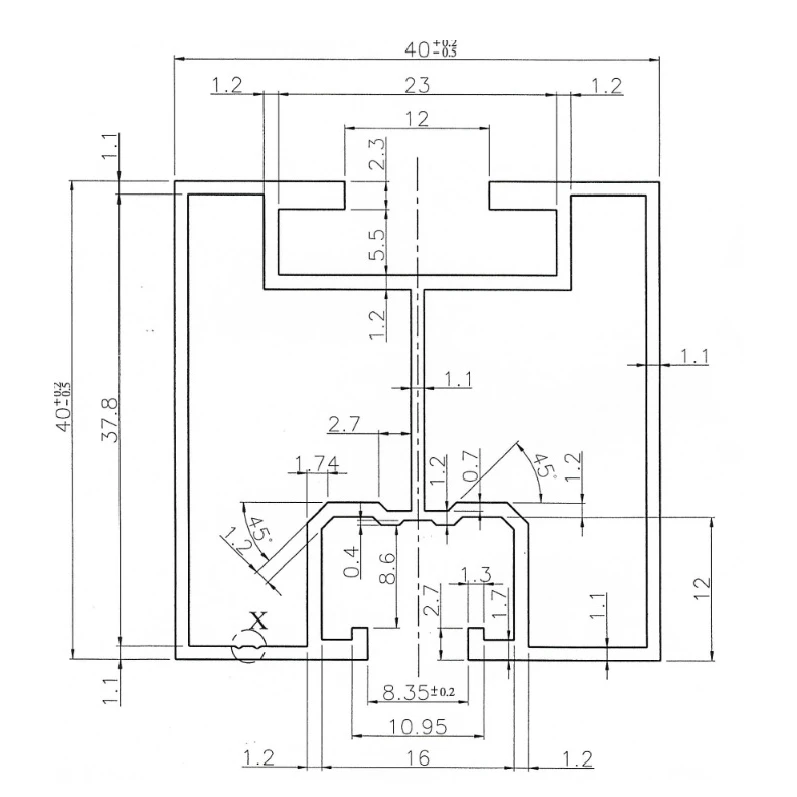

Průřez profilu byl navržen s ohledem na optimální rozložení zatížení a pohodlnou montáž. Horní kanál — širší, s drážkou umožňující zasunutí matic — slouží k upevnění středových a koncových svorek přidržujících FV moduly. Spodní kanál s užším otvorem je určen k propojení profilu s prvky střešní podkonstrukce. Tloušťka stěn profilu je zvolena tak, aby zajistila tuhost celé kolejnice při zachování nízké hmotnosti. Na technickém výkresu jsou rovněž viditelná zkosení pod úhlem 45° na vnitřních hranách, která usnadňují zavádění spojovacích prvků do kanálů.

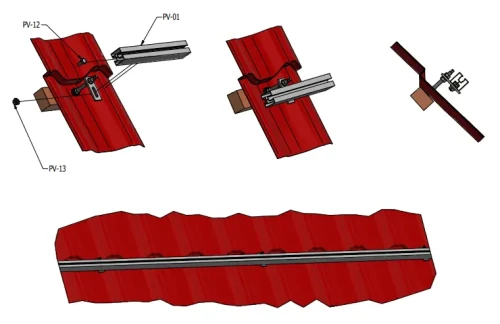

Na obrázku je znázorněno typické schéma instalace na střeše kryté plechovou krytinou. Střešní hák upevněný ke krokvi podpírá profil, a klemy upevněné v horním kanálu kolejnice přidržují fotovoltaické moduly. Díky použití kladivových šroubů ve spodním kanálu lze profil přesně polohovat podél háku bez nutnosti vrtání dalších otvorů — stačí zasunout šroub do kanálu a posunout jej do požadované polohy před dotažením.
