Závěs 180° pro držák skla 45 x 45 x 26 mm AISI304, satén

Přejít na zpětnou vazbu k produktu

Závěs 180° z nerezové oceli AISI 304 pro skleněné zábradlí na trubky 42,4 mm. Regulace úhlu 2×90°, tloušťka skla 6-10,76 mm. Montáž závitová M8, rozměry 45×45×26 mm. Satinový povrch odolný proti korozi.

Přejít na úplný popis
s DPH bez DPH
Cena 144,33 Kč
vč. 21% DPH

Náklady na dopravu nejsou zahrnuty v ceně.

ks.
Dostupnost:
Skladem
Doba přepravy: 5 dny

Vlastnosti produktu

[PIM] uchwyty-do-szkla #124

  • Materiál AISI 304
  • Povrchová úprava Satén

Popis

Závěs 180° pro držák skla AISI 304 – 45×45×26 mm, satén

Závěs 180° pro držák skla z nerezové oceli AISI 304 v satinovém provedení — přesný spojovací element určený pro systémy skleněných zábradlí montovaných na trubky o průměru 42,4 mm. Díky plnému rozsahu otáčení 180° (2 × 90°) umožňuje plynulou regulaci úhlu nastavení skleněných panelů, což výrazně usnadňuje montáž na nestandardní tvary konstrukce.

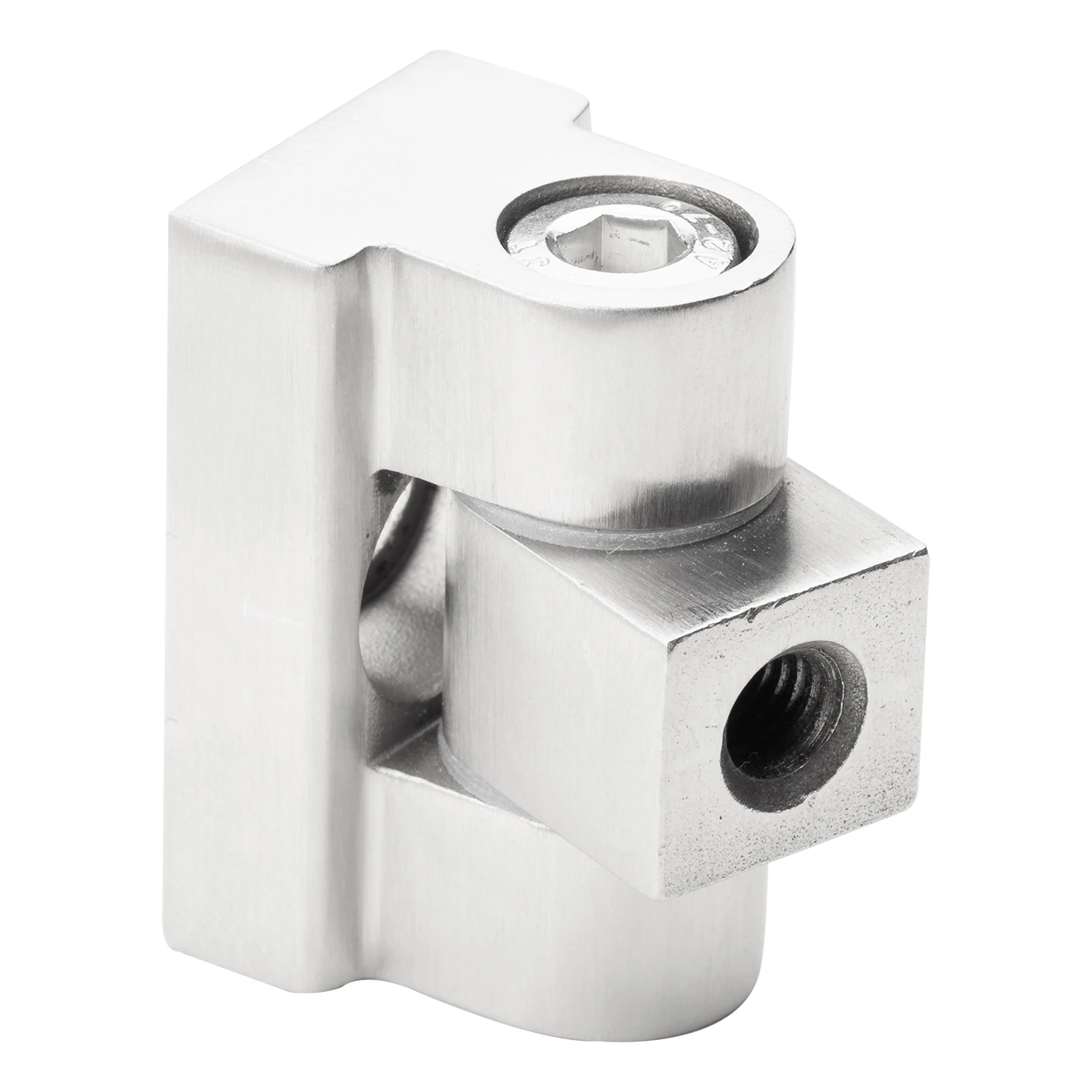

Závěs 180° pro držák skla AISI 304 – pohled zepředu
Závěs 180° pro držák skla AISI 304 – pohled zepředu

Pevná konstrukce a odolnost proti korozi

Závěs je vyroben z nerezové oceli AISI 304, která zaručuje vysokou mechanickou pevnost a vynikající odolnost proti korozi — i v prostředích se zvýšenou vlhkostí, jako jsou bazény, terasy nebo balkony. Satinový povrch účinně maskuje otisky prstů a drobné znečištění, zachovávající elegantní, moderní vzhled po celou dobu provozu.

Montáž se realizuje zašroubováním (závit M8), což zajišťuje velkou pevnost spoje a současně umožňuje snadnou demontáž bez specializovaných nástrojů. To je důležitá výhoda pro montážní týmy, které mohou rychle opravovat nastavení skleněných panelů během instalace.

Technická specifikace

  • Materiál: nerezová ocel AISI 304
  • Povrchová úprava: satén
  • Úhel otevření: 180° (2 × 90°)
  • Průměr trubky: 42,4 mm (R 21,2 mm)
  • Tloušťka skla: od 6 mm do 10,76 mm
  • Rozměry základny (D × V × Š): 45 × 45 × 26 mm
  • Rozměry otočného oka (D × V × Š): 24,5 × 18 × 15 mm
  • Hloubka složení (referenční rozměr): cca 40,1 mm
  • Montážní závit: M8
  • Průměr otvoru pro čep: ø8,2 / ø8,5 mm
  • Průměr prohloubení pod hlavku šroubu: ø13,5 mm
  • Fazolový otvor v základně: 13,5 × 9 mm
  • Sražení: 2×C0,5 na oku, C1 na závitových otvorech
  • Drsnost povrchu: Ra 1,6 / Ra 3,2
  • Hmotnost: 0,16 kg
  • EAN: 5903313205153

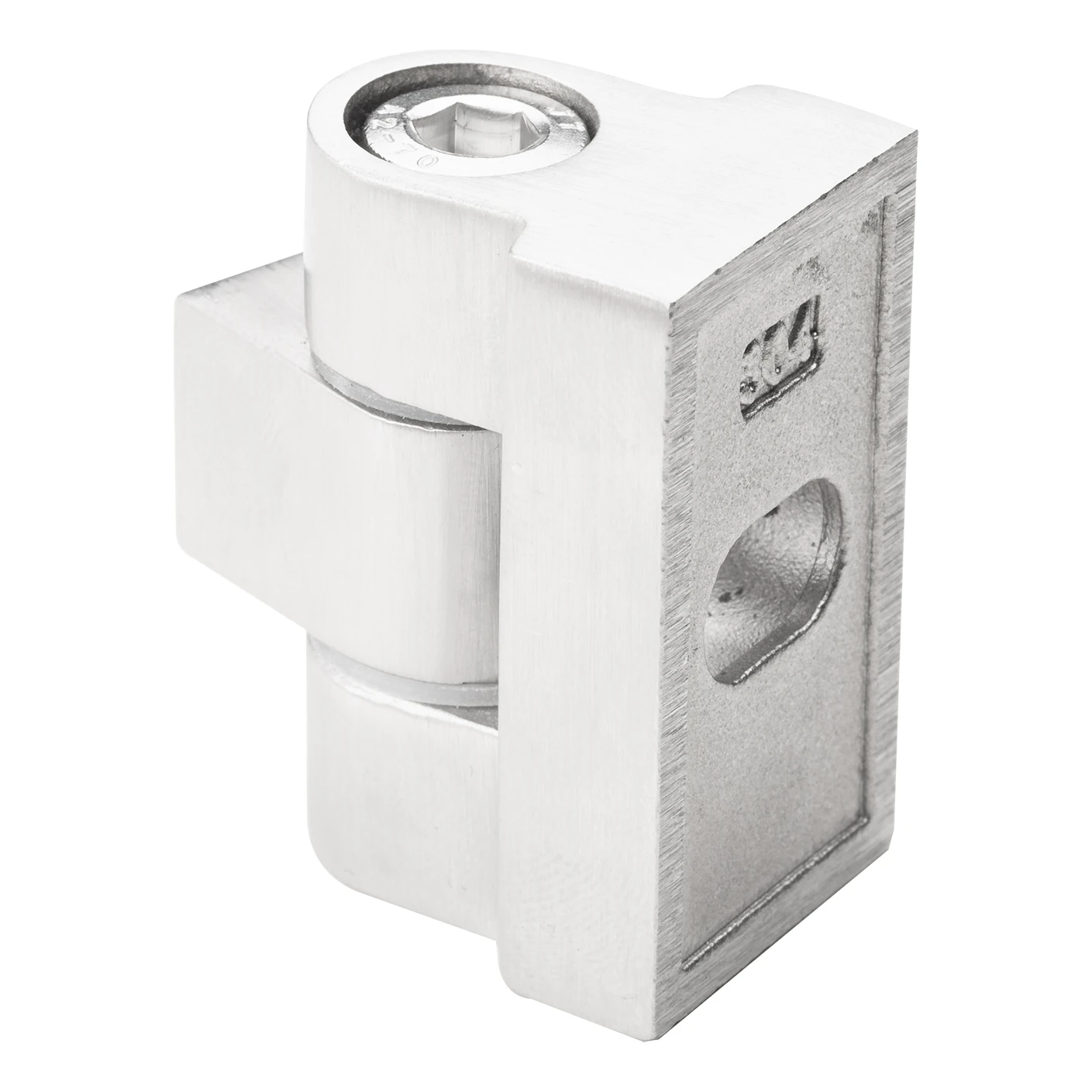

Závěs 180° pro držák skla – pohled zezadu s označením 304
Závěs 180° pro držák skla – pohled zezadu s označením 304

Použití a kompatibilita

Závěs je určen pro práci s držáky skla o tloušťce od 6 do 10,76 mm, což zahrnuje jak jednotlivé kalené tabule, tak laminované sklo VSG. Montovaný na trubky o průměru 42,4 mm se výborně osvědčuje v systémech skleněných zábradlí, madel a architektonických prosklení. Fazolový otvor v základně umožňuje přesnou regulaci montážní pozice.

Rozměrové výkresy

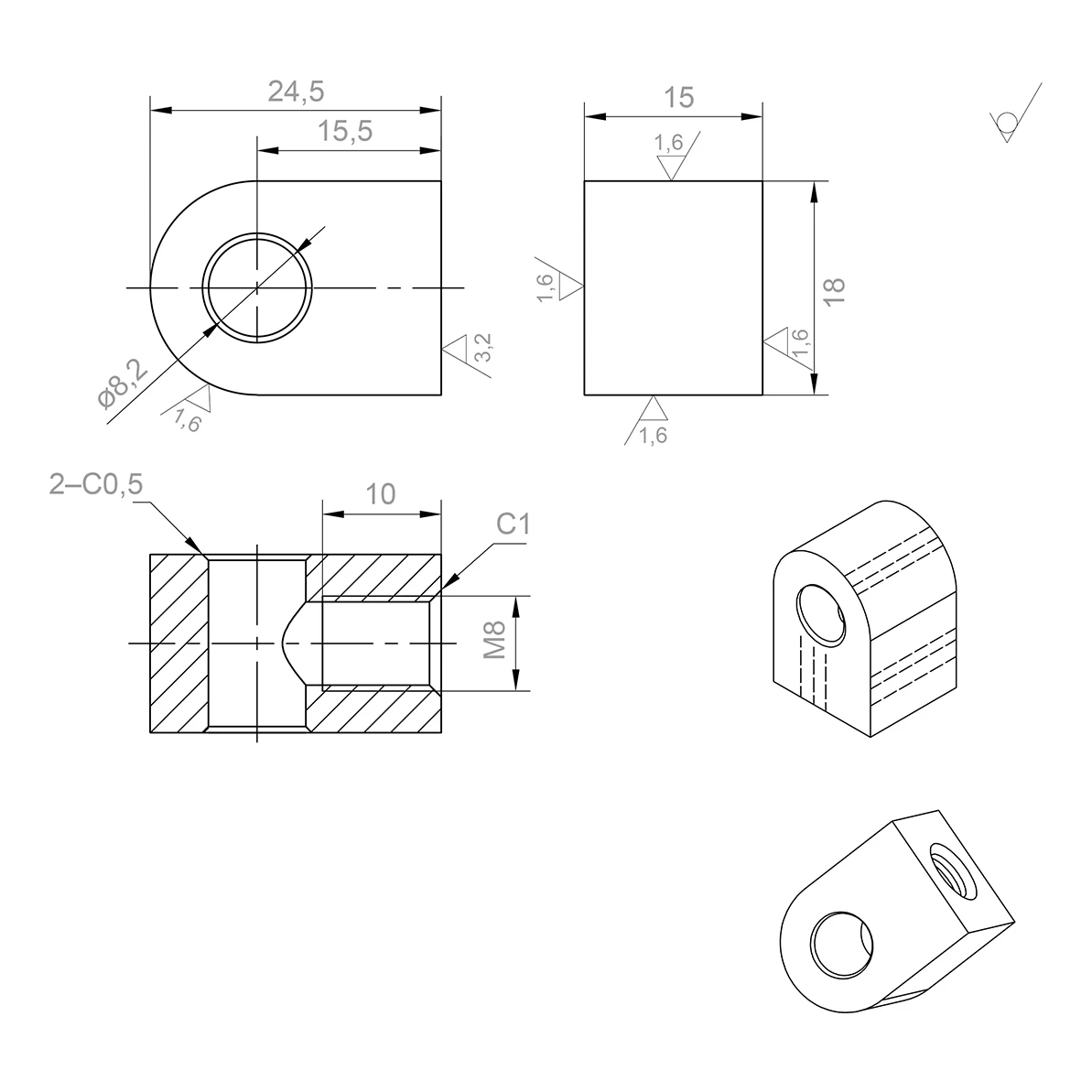

Rozměrový výkres otočného oka závěsu – pohledy a řez
Rozměrový výkres otočného oka závěsu – pohledy a řez

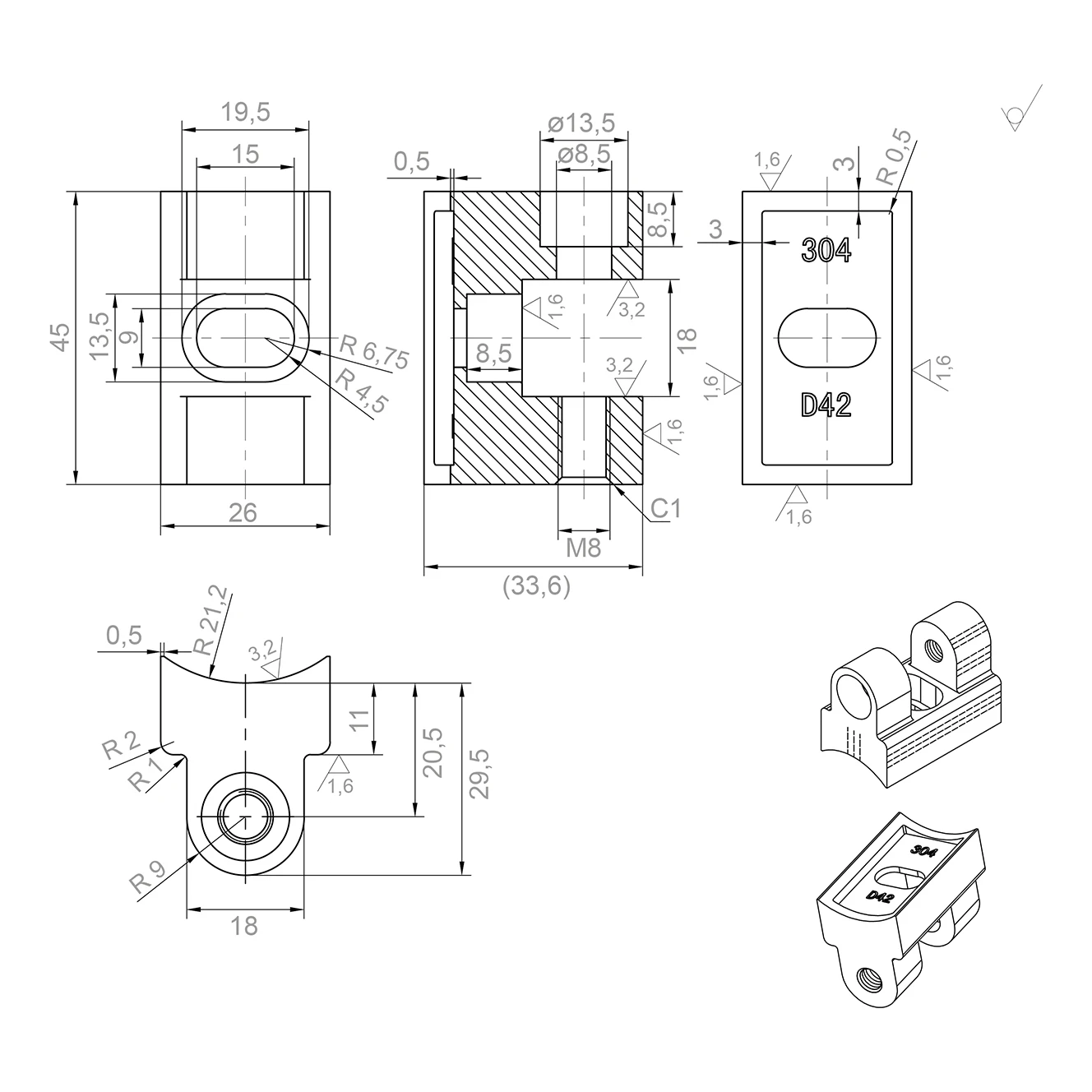

Rozměrový výkres základny závěsu montované na trubku – pohledy, řez a izometrie
Rozměrový výkres základny závěsu montované na trubku – pohledy, řez a izometrie

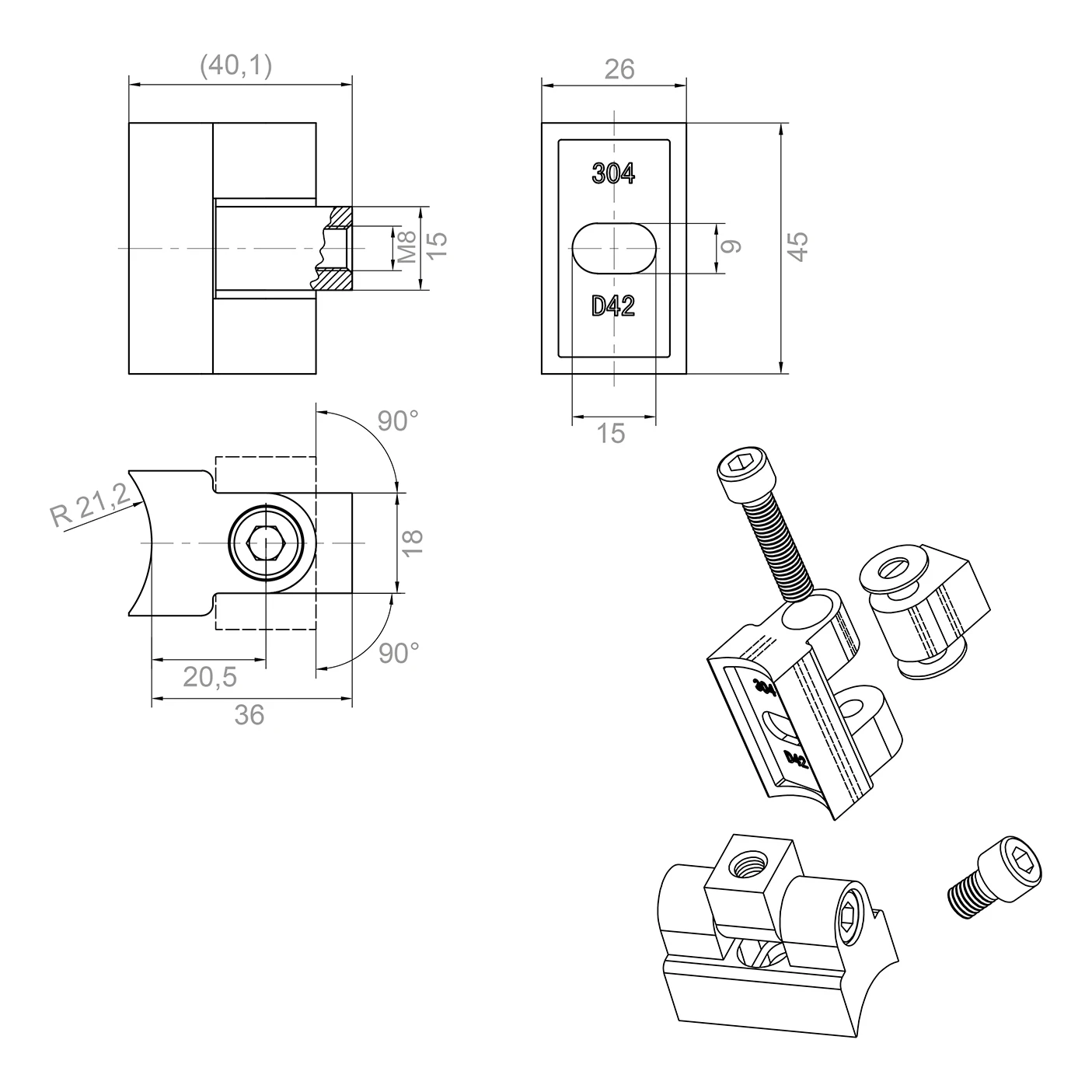

Sestavný výkres závěsu 180° s rozsahem pohybu a rozloženým pohledem
Sestavný výkres závěsu 180° s rozsahem pohybu a rozloženým pohledem
